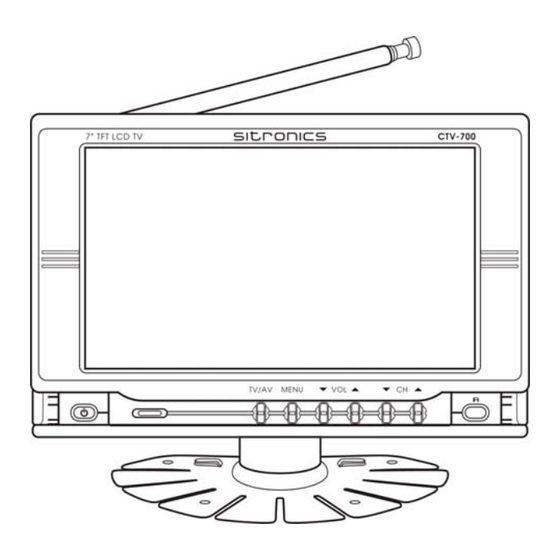

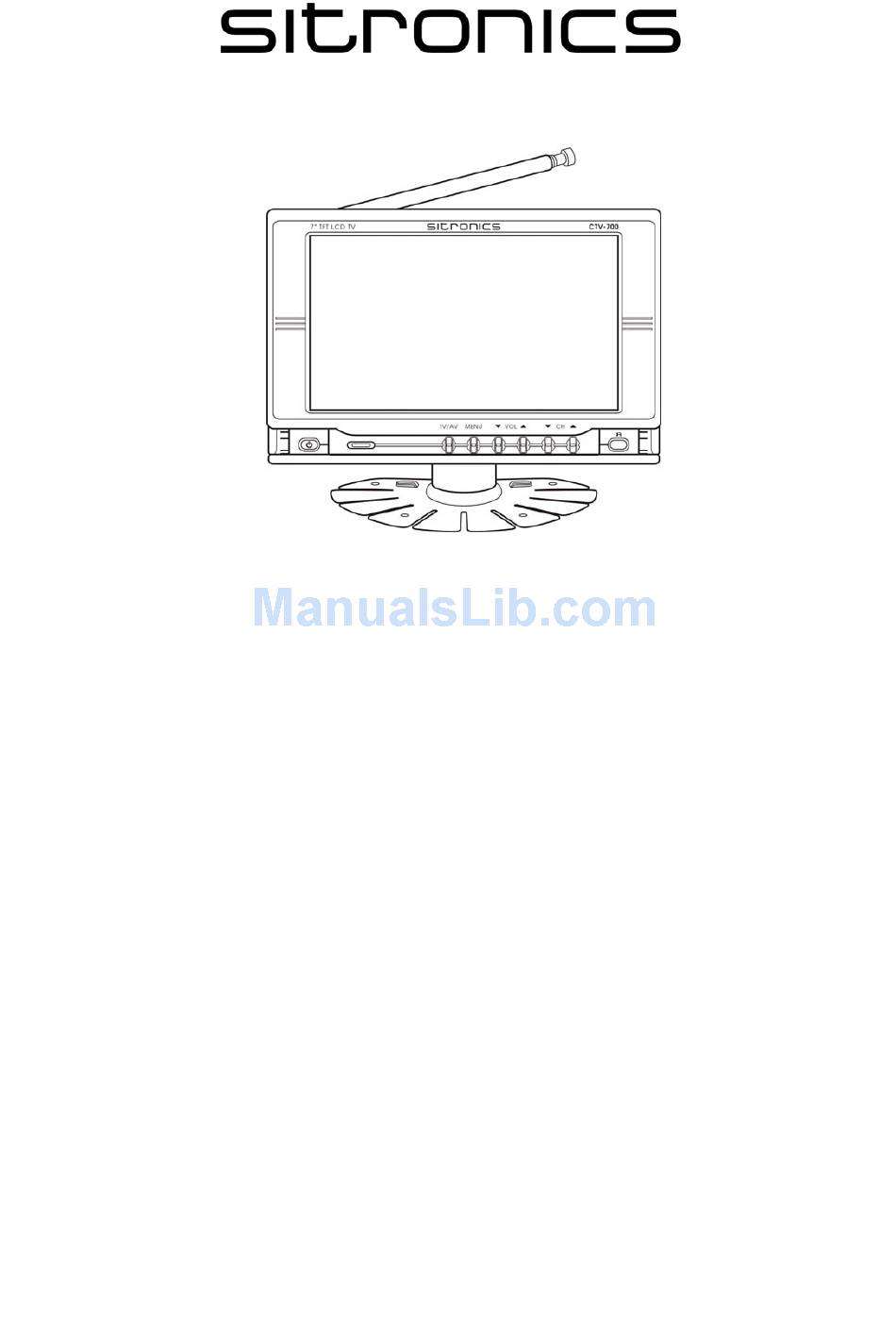

- Page 1 CTV-700 Multi-system Widescreen Portable TV Мультисистемный широкоформатный портативный ТВ User manual Руководство пользователя...
-
Page 2: Table Of Contents
Dear consumer! Thank you for purchasing the Multi-system Widescreen Portable TV. To enjoy the features of this unit and to ensure safety and years of trouble-free operation, be sure to carefully read this manual and follow the instructions contained herein. CONTENTS Contents ......................2 Caution ......................3... -
Page 3: Caution
CAUTION • Never attempt your own maintenance. If something appears strange, please turn the TV off and consult your TV dealer. The TV is composed of many delicate electronic components that can be damaged or broken if you open the TV or attempt to modify it. •... -
Page 4: Accessories
ACCESSORIES • AC Adaptor 220V 50Hz • IR Remote Control • Earphones • 12V Car Adapter • External TV-antenna Adapter • Transmission Signal Connector • TV Stand FUNCTION KEYS ON UNIT Channel keys (digit keys (0-9) and - / - - ): There are 0 ~ 255 in total of 256channels available on the remote controller for your option by the 11 buttons of 0-9 and - / - - on the remote control. -
Page 5: Power Selection
(Return): Press this button can return to previous channel, press it again return to current channel. (Horizontal position): Press this button to flip the picture horizontally, and press it again to resume image (this feature is optional). (Vertical position): Press this button to flip the picture vertically, and press it again to resume image (this feature is optional). -
Page 6: Menu Operations
Connection Method of AV Input Insert the external video line into the yellow video jack, and audio line into the white audio jack. Basic operation methods of TV set • Connect with power supply and turn on the power switch. •... - Page 7 Clock Press CH▲/▼to select Time, ON Time, OFF Time, Attention, CH▼ Time and Position. • Press VOL-/VOL+ to set up clock, then press CH▲/▼to select 'ON Time'. • Press VOL-/VOL+ setup 'ON Time', press CH▲/▼to choose CH▼Time. • Upon setup, press CH▲/▼again to choose Position, and press VOL- /VOL+ to adjust till the channel number of desired program, and then you can program your desired station.
-
Page 8: Adjustment Of Picture Quality
NOTE: Auto Search Start from Program No. 0. When receive signal under Manul Search, the indication frequency stop means the optimum position for signal storage. If channel under weak signal is received, the channel storage system will automatically identify it as no signal. -
Page 9: Troubleshooting Guide
TROUBLESHOOTING GUIDE The following occurrences do not indicate that the television is faulty. Before you request repair, follow the listed methods to check the device. Occurrences Possible reasons No picture and sound Battery pack is exhausted or not making contact, AC adapter or automobile adapter is not properly connected. -
Page 10: Specification
SPECIFICATION Product name: Multi-system Widescreen Portable TV System: BG, DK, I, M. Display component: color TFT-LCD Screen dimensions: 7 inches Brightness: 300 cd /m² Contrast: 150:1 Dot matrix: 0.107 (H) x 0.319 (V) Resolution: 1440 (H) x 234 (V) Response speed (ms): R:30 / F:50 Viewing angle: U:15/ D:35/ R/L :50 Audio output: 0.3W max Speaker:... -
Page 11: Содержание
Уважаемый покупатель! Благодарим Вас за приобретение мультисистемного широкоформатного портативного ТВ. Внимательно прочитайте данный буклет с инструкциями пред использованием этого устройства, чтобы обеспечить его безопасное использование и долгий срок службы. СОДЕРЖАНИЕ Содержание ....................11 Меры предосторожности ..............12 Аксессуары ....................13 КНОПКИ УПРАВЛЕНИЯ ................13 Выбор... -
Page 12: Меры Предосторожности
МЕРЫ ПРЕДОСТОРОЖНОСТИ • Не пытайтесь ремонтировать устройство самостоятельно. В случае неисправности сразу отключите телевизор, затем обратитесь к нашим дилерам. Данный телевизор включает множество высокоточных компонентов. Оборудование может быть повреждено или сломано во время демонтажа и переоборудования. • Не подвергайте телевизор воздействию влаги, пыли, дыма, прямых солнечных... -
Page 13: Аксессуары
АКСЕССУАРЫ • Сетевой источник питания 220В 50Гц • Пульт ДУ • Наушники • Переходник для подключения к бортовой системе автомобиля 12В • Переходник к внешней ТВ антенне • Провод для подачи управляющего сигнала с трансмиссии автомобиля • Подставка КНОПКИ УПРАВЛЕНИЯ Кнопки... -
Page 14: Выбор Источника Питания
AUTO (Авто): Нажмите и удерживайте эту кнопку в течение 5 секунд для осуществления автоматического поиска каналов. (Возврат): Нажмите эту кнопку для возврата на предыдущий канал, нажмите еще раз для перехода на текущий канал. (Горизонтальная ориентация): Нажмите эту кнопку для расположения изображения горизонтально, нажмите... -
Page 15: Операции Меню
Подключение наушников Вставьте штекер наушников в соответствующий разъем на задней панели телевизора. ПРИМЕЧАНИЕ Если наушники подключены, то звук будет воспроизводиться только через них, и не будет воспроизводиться через динамики. Подключение внешних источников аудио/видео Вставьте провод от внешнего видео источника в желтый разъем, а провод... - Page 16 • С помощью кнопок CH ▲/▼ выберите опцию Game (Игра) (эта опция необязательна). Нажмите кнопки VOL+ или VOL- для входа в игру, кнопка VOL- - движение влево, VOL + - движение вправо, CH▼ – вниз, CH▲ – вверх, POWER - выход из игры. ПРИМЕЧАНИЕ: Если...
-
Page 17: Для Получения Наиболее Четкого Изображения
Установка (Preset) С помощью кнопок CH ▲/▼ Вы можете выбрать опции Position (Позиция), Remember (Память), Band (Диапазон), Swap (Обмен), Fine Search (Точная настройка), Auto search (Автопоиск). • С помощью кнопок CH ▲/▼ выберите опцию Remember. Нажмите кнопки VOL- или VOL+ для выбора режима ON (ВКЛ), теперь на... -
Page 18: Перед Обращением В Сервисный Центр
ПЕРЕД ОБРАЩЕНИЕМ В СЕРВИСНЫЙ ЦЕНТР. Следующие проблемы не указывают на неисправность телевизора. Перед обращением в сервис выполните рекомендуемые ниже проверки устройства. Возможные причины неисправности Нет изображения и звука Портативный источник питания разряжен или не включается. Сетевой адаптер или автомобильный адаптер неправильно... -
Page 19: Технические Характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Название продукции: Мультисистемный широкоформатный портативный телевизор Звуковая система: B/G, D/K, I, М. Компонент дисплея: цветной TFT-LCD Диагональ экрана: 7 дюймов Яркость: 300 кд/м² Коэффициент контраста: 150:1 Матрица: 0.107 (H) x 0.319 (V) Разрешение: 1440 (H) x 234 (V) Время...
