Decimator MD-CROSS Operating Manual
  1. Manuals
  2. Brands
  3. Decimator Manuals
  4. TV Converter Box
  5. MD-CROSS
  6. Operating manual

Decimator MD-CROSS Operating Manual

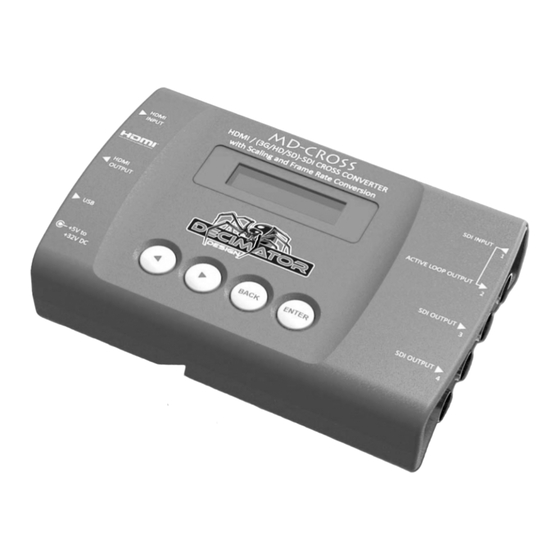

Hdmi/(3g/hd/sd) sdi cross converter with scaling and frame rate conversion
Hide thumbs

Advertisement

Quick Links

Download this manual



HDMI / (3G/HD/SD)‐SDI CROSS CONVERTER
with Scaling and Frame Rate Conversion
MD‐CROSS OPERATING MANUAL VERSION 1.0
Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia
OPERATING MANUAL








1

Advertisement

loading
Need help?

Need help?

Do you have a question about the MD-CROSS and is the answer not in the manual?

Questions and answers

Summary of Contents for Decimator MD-CROSS

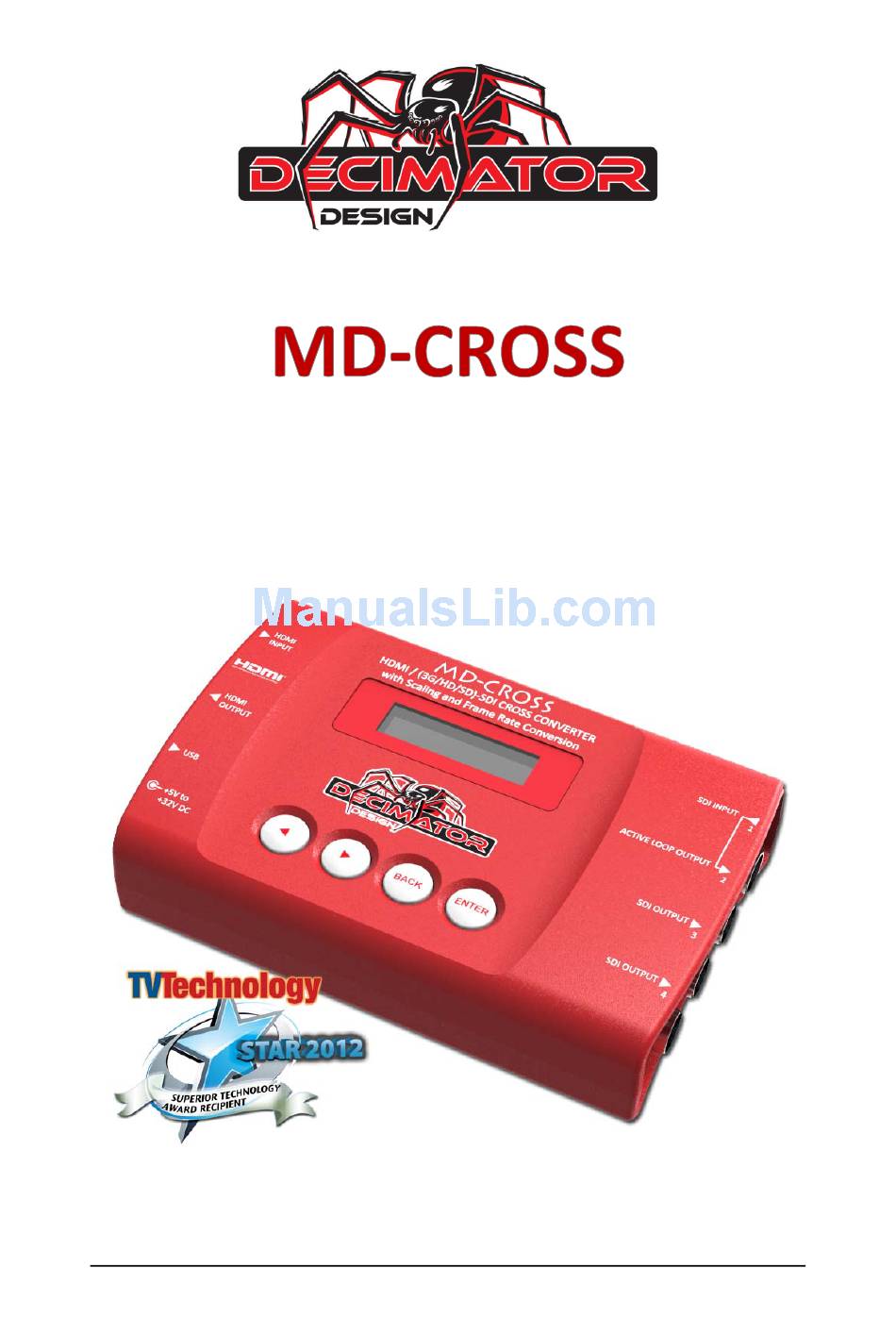

  • Page 1         HDMI / (3G/HD/SD)‐SDI CROSS CONVERTER  with Scaling and Frame Rate Conversion    OPERATING MANUAL              MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 2 3. HDMI to SDI and HDMI  4. SDI to SDI and HDMI    The MD‐CROSS includes the same Down Up Cross Converter from our multi‐award winning MD‐DUCC,  allowing either the HDMI or SDI input to be scaled and/or frame rate converted to the required  standard.    The MD‐CROSS includes the Professional 3G/HD/SD Test Pattern Generator featuring:   26 Selectable Output Formats   54 Test Patterns including Luma and Chroma Zone‐plates   Audio Test Tone Generator    This unit also includes:   (3G/HD/SD)‐SDI Active Loop‐Through Output   Full 16‐Channel Audio Metering Overlays   Adjustable Safe Title and Safe Action Overlays and static Centre Cross   Text Overlays   USB port for control and firmware updates   New Metal Thread Locking DC Power Socket   Power Supply, HDMI Cable and USB Cable              MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...

  • Page 3: Flow Chart

    Flow Chart      MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...

  • Page 4: Main Menus

    Main Menu Control <== Sub Menu  SDI OUT SOURCE SDI IN Parameter Window  When highlighted in the Main Menu, press the ENTER button to enter this sub‐menu.    Press the < and > buttons to move left or right respectively through the 8 menus below and press the  BACK button to go back to the Main Menu when finished.  The current value for each Sub Menu is shown in the Parameter Window.     1. Control / SDI OUT SOURCE (Parameter)  This is the current source for the SDI output.  When the sub menu is highlighted, press ENTER to toggle through the following sources:  1.) SDI IN  2.) HDMI IN  Output from Scaler  3.) Scaler/TPG      2. Control / HDMI OUT SOURCE (Parameter)  This is the current source for the HDMI output.  When the sub menu is highlighted, press ENTER to toggle through the following sources:  1.) SDI IN  2.) HDMI IN  Output from Scaler  3.) Scaler/TPG    MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 5 1.) 5 seconds  2.) 15 seconds  3.) 30 seconds  4.) 1 minute  5.) 5 minutes  6.) 10 minutes  7.) 30 minutes  8.) Never    8. Control / BACK2STATUS TIME (Parameter)  This is time before the main menu is returned to Input Status after the last button press.  When the sub menu is highlighted, press ENTER to toggle through the following times:  1.) 5 seconds  2.) 15 seconds  3.) 30 seconds  4.) 1 minute  5.) 5 minutes  6.) 10 minutes  7.) 30 minutes  8.) Never        MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 6   3. Scaling/TPG / Output Format (Has SUB‐MENU with parameter)  This is the current output format for the Scaler and Test Pattern Generator.  When the sub menu is highlighted, press the ENTER button to enter this sub‐menu.  Press the < and > buttons to move left or right through the 28 video formats listed below and the  BACK button to leave this SUB‐MENU.  1. SD 720x487i59.94  11. HD 1920x1080psf24  21. HD 1280x720p30  2. SD 720x576i50  12. HD 1920x1080psf23.98  22. HD 1280x720p29.97  3. ED 720x487i59.94  13. HD 1920x1080p30  23. HD 1280x720p25  4. ED 720x576i50  14. HD 1920x1080p29.97  24. HD 1280x720p24  5. HD 1920x1080i60  15. HD 1920x1080p25  25. HD 1280x720p23.98  6. HD 1920x1080i59.94  16. HD 1920x1080p24  26. 3G 1920x1080p60  7. HD 1920x1080i50  17. HD 1920x1080p23.98  27. 3G 1920x1080p59.94  8. HD 1920x1080psf30  18. HD 1280x720p60  28. 3G 1920x1080p50  9. HD 1920x1080psf29.97  19. HD 1280x720p59.94    10. HD 1920x1080psf25  20. HD 1280x720p50        MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 7 8. IN=4:3 FS,OUT=16:9 with 4:3 PB  3. IN=16:9 with 4:3 PB,OUT=16:9 with 4:3 ZM 9. IN=4:3 FS,OUT=16:9 with 4:3 ZM  4. IN=14:9 FS,OUT=16:9 with 14:9 PB  10. IN=4:3 with 14:9 LB,OUT=16:9 with 14:9 PB 5. IN=14:9 FS,OUT=16:9 with 14:9 ZM  11. IN=4:3 with 14:9 LB,OUT=16:9 with 14:9 ZM 6. IN=14:9 with 4:3 PB,OUT=16:9 with 4:3 PB   6. Scaling/TPG / HD2SD ASPECT (Has SUB‐MENU with parameter)  This is the aspect ratio conversion used when the Scaler is converting HD to SD.  When the sub menu is highlighted, press the ENTER button to enter this sub‐menu.  Press the < and > buttons to move left or right through the 11 aspect ratio conversions listed below  and the BACK button to leave this SUB‐MENU.  1. ANAMORPHIC (IN and OUT have same aspect) 7. IN=16:9 with 14:9 PB,OUT=4:3 with 14:9 CC  2. IN=16:9 FS,OUT=14:9 with 16:9 LB  8. IN=16:9 with 14:9 PB,OUT=16:9 with 14:9 ZM 3. IN=16:9 FS,OUT=4:3 with 16:9 LB  9. IN=16:9 with 4:3 PB,OUT=14:9 with 4:3 PB  4. IN=16:9 FS,OUT=14:9 with 16:9 CC  10. IN=16:9 with 4:3 PB,OUT=16:9 with 4:3 ZM 5. IN=16:9 FS,OUT=4:3 with 16:9 CC  11. IN=16:9 with 4:3 PB,OUT=14:9 with 4:3 ZM 6. IN=16:9 with 14:9 PB,OUT=4:3 with 14:9 LB   7. Scaling/TPG / HD2HD ASPECT (Has SUB‐MENU with parameter)  This is the aspect ratio conversion used when the Scaler is converting HD to HD.  When the sub menu is highlighted, press the ENTER button to enter this sub‐menu.  Press the < and > buttons to move left or right through the 3 aspect ratio conversions listed below  and the BACK button to leave this SUB‐MENU.  1.) ANAMORPHIC (IN and OUT have same aspect)  2.) IN=16:9 with 14:9 PB,OUT=16:9 with 14:9 ZM  3.) IN=16:9 with 4:3 PB,OUT=16:9 with 4:3 ZM    MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 8 SDI Out Pair 1 Group 1 Pair 1 Parameter Window    When highlighted in the Main Menu, press the ENTER button to enter this sub‐menu.    Press the < and > buttons to move left or right respectively through the 12 menus below and press  the BACK button to go back to the Main Menu when finished.  The current value for each Sub Menu is shown in the Parameter Window.     The following sub menus are available:  1.) SDI Out Pair 1  2.) SDI Out Pair 2  3.) SDI Out Pair 3  4.) SDI Out Pair 4  5.) SDI Out Pair 5  6.) SDI Out Pair 6  7.) SDI Out Pair 7  8.) SDI Out Pair 8  9.) HDMI Out Pair 1  10.) HDMI Out Pair 2  11.) HDMI Out Pair 3  12.) HDMI Out Pair 4    MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 9 2.) On    2. Audio Meter / Group 2 (Parameter)  This enables the audio meters overlay for group 2.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) Off  2.) On    3. Audio Meter / Group 3 (Parameter)  This enables the audio meters overlay for group 3.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) Off  2.) On    4. Audio Meter / Group 4 (Parameter)  This enables the audio meters overlay for group 4.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) Off  2.) On    5. Audio Meter / Style (Parameter)  This is the audio meter style.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) Vertical Bars  2.) Horizontal Bars    6. Audio Meter / Combination (Parameter)  This is the combination of either bar or float meters.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 10   10. Audio Meter / Bar Ballistics (Parameter)  This is the current ballistics applied to the bar audio meter.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) VU  2.) IEC1  3.) IEC2    11. Audio Meter / Float Ballistics (Parameter)  This is the current ballistics applied to the float audio meter.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) VU  2.) IEC1  3.) IEC2    12. Audio Meter / Ref Level (Parameter)  This is the current audio reference level for the audio meter overlays.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) ‐20 dBFS  2.) ‐18 dBFS  3.) ‐15 dBFS    13. Audio Meter / Yellow Start (Has SUB‐MENU with parameter)  This is the starting level for the yellow range on the audio meter.  The value default is ‐10dBFS.  When the sub menu is highlighted, press the ENTER button to enter this sub‐menu.  Press the < and > buttons to increase and decrease the level respectively from 0 to ‐100dBFS.   Press the BACK button to leave this SUB‐MENU.      MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 11 When highlighted in the Main Menu, press the ENTER button to enter this sub‐menu.    Press the < and > buttons to move left or right respectively through the 18 menus below and press  the BACK button to go back to the Main Menu when finished.  The current value for each Sub Menu is shown in the Parameter Window.     1. Graticules / Safe Action (Parameter)  This enables the safe action graticule overlay.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) Off  2.) On    2. Graticules / Safe Title (Parameter)  This enables the safe title graticule overlay.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) Off  2.) On    3. Graticules / Centre Cross (Parameter)  This enables the centre cross graticule overlay.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1.) Off  2.) On    4. Graticules / Anamorphic (Action)  When the sub menu is highlighted, press ENTER to sets the graticule aspect to anamorphic.    5. Graticules / 16:9 LB on 4:3 (Action)  When the sub menu is highlighted, press ENTER to sets the graticule aspect to:  16:9 Letter‐box on a 4:3 Raster        MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 12 15. Magenta (Transparent 25%) 24. Yellow (Transparent 0%)  7. Magenta (Transparent 50%)  16. Yellow (Transparent 25%) 25. White (Transparent 0%)  8. Yellow (Transparent 50%)  17. White (Transparent 25%) 9. White (Transparent 50%)  18. Black (Transparent 0%)   10. Graticules / Outside SA Color (Has SUB‐MENU with parameter)  This is the colour of the area outside the safe action area.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1. None  10. Black (Transparent 25%) 19. Blue (Transparent 0%)  2. Black (Transparent 50%)  11. Blue (Transparent 25%) 20. Green (Transparent 0%)  3. Blue (Transparent 50%)  12. Green (Transparent 25%) 21. Cyan (Transparent 0%)  4. Green (Transparent 50%)  13. Cyan (Transparent 25%) 22. Red (Transparent 0%)  5. Cyan (Transparent 50%)  14. Red (Transparent 25%) 23. Magenta (Transparent 0%) 6. Red (Transparent 50%)  15. Magenta (Transparent 25%) 24. Yellow (Transparent 0%)  7. Magenta (Transparent 50%)  16. Yellow (Transparent 25%) 25. White (Transparent 0%)  8. Yellow (Transparent 50%)  17. White (Transparent 25%) 9. White (Transparent 50%)  18. Black (Transparent 0%) MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 13 This is the vertical starting position of the safe action graticule overlay.  The value default is 95%.  When the sub menu is highlighted, press the ENTER button to enter this sub‐menu.  Press the < and > buttons to decrease and increase the position respectively from 0% to 100%.   Press the BACK button to leave this SUB‐MENU.    15. Graticules / ST Horz Start (Has SUB‐MENU with parameter)  This is the horizontal start position of the safe title graticule overlay.  The value default is 10%.  When the sub menu is highlighted, press the ENTER button to enter this sub‐menu.  Press the < and > buttons to decrease and increase the position respectively from 0% to 100%.   Press the BACK button to leave this SUB‐MENU.    16. Graticules / ST Horz End (Has SUB‐MENU with parameter)  This is the horizontal end position of the safe title graticule overlay.  The value default is 90%.  When the sub menu is highlighted, press the ENTER button to enter this sub‐menu.  Press the < and > buttons to decrease and increase the position respectively from 0% to 100%.   Press the BACK button to leave this SUB‐MENU.    17. Graticules / ST Vert Start (Has SUB‐MENU with parameter)  This is the vertical start position of the safe title graticule overlay.  The value default is 10%.  When the sub menu is highlighted, press the ENTER button to enter this sub‐menu.  Press the < and > buttons to decrease and increase the position respectively from 0% to 100%.   Press the BACK button to leave this SUB‐MENU.    18. Graticules / ST Vert End (Has SUB‐MENU with parameter)  This is the vertical starting position of the safe title graticule overlay.  The value default is 90%.  When the sub menu is highlighted, press the ENTER button to enter this sub‐menu.  Press the < and > buttons to decrease and increase the position respectively from 0% to 100%.   Press the BACK button to leave this SUB‐MENU.                      MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 14 19. Blue (Transparent 0%)  2. Black (Transparent 50%)  11. Blue (Transparent 25%) 20. Green (Transparent 0%)  3. Blue (Transparent 50%)  12. Green (Transparent 25%) 21. Cyan (Transparent 0%)  4. Green (Transparent 50%)  13. Cyan (Transparent 25%) 22. Red (Transparent 0%)  5. Cyan (Transparent 50%)  14. Red (Transparent 25%) 23. Magenta (Transparent 0%) 6. Red (Transparent 50%)  15. Magenta (Transparent 25%) 24. Yellow (Transparent 0%)  7. Magenta (Transparent 50%)  16. Yellow (Transparent 25%) 25. White (Transparent 0%)  8. Yellow (Transparent 50%)  17. White (Transparent 25%) 9. White (Transparent 50%)  18. Black (Transparent 0%)   4. Text Overlays / Text (Parameter)  This is the on‐screen text to display.  The default text is DECIMATOR DESIGN.  When selected in the sub menu, the Characters are displayed in the Parameter Window.  When the sub menu is highlighted, press ENTER to enter this sub‐menu.  The first character will be  highlighted.  Move the cursor right by pressing the ENTER BUTTON.  The cursor will go back to the start of the line  when it reaches the end.  Use the < or > BUTTON to change the highlighted character.  A centre dot indicates an end of line character.  Press the BACK button to leave this SUB‐MENU.          MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...
  • Page 15 18. Black (Transparent 0%)   8. Text Overlays / No Signal ForeGD (Has SUB‐MENU with parameter)  This is the foreground colour of the no signal status overlay.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1. Black  3. Green  5. Red 7. Yellow  2. Blue  4. Cyan  6. Magenta 8. White    9. Text Overlays / No Signal BackGD (Has SUB‐MENU with parameter)  This is the background colour of the no signal status overlay.  When the sub menu is highlighted, press ENTER to toggle through the following selections:  1. Black  3. Green  5. Red 7. Yellow  2. Blue  4. Cyan  6. Magenta 8. White                          MD‐CROSS OPERATING MANUAL VERSION 1.0  Copyright © 2013 Decimator Design Pty Ltd, Sydney, Australia...

  • Page 16: Service / Warranty

      The  Customer  shall  be  responsible  for  packaging  and  shipping  the  defective  product  to  a  designated service centre nominated by Decimator Design, with shipping charges prepaid.  Decimator  Design shall pay for the return of the product to the Customer if the shipment is to a location within  the  country  in  which  the  Decimator  Design  service  centre  is  located.    The  Customer  shall  be  responsible  for  paying  all  shipping  charges,  insurance,  duties,  taxes,  and  any  other  charges  for  products returned to any other location. ...
