IT
Manuale d'uso
ES
Manual de uso
PT
Manual do utilizador
EL
ΕγχειÃßδιο χÃÞσηj
EN
User manual
DE
Benutzerhandbuch
FR
Manuel d'utilisation
NL
Gebruikershandleiding
SV
Bruksanvisning
SU
Käsikirja
NO
Brukermanual
DA
Brugermanual
PL
Instrukcja obsługi
CS
Návod na obsluhu
HU
Használati utasítás
RU
Руководство по эксплуатации
и техническому обслуживанию
DATE: 22.04.2008 --- Rev. 6
CODE: 271728
CRD

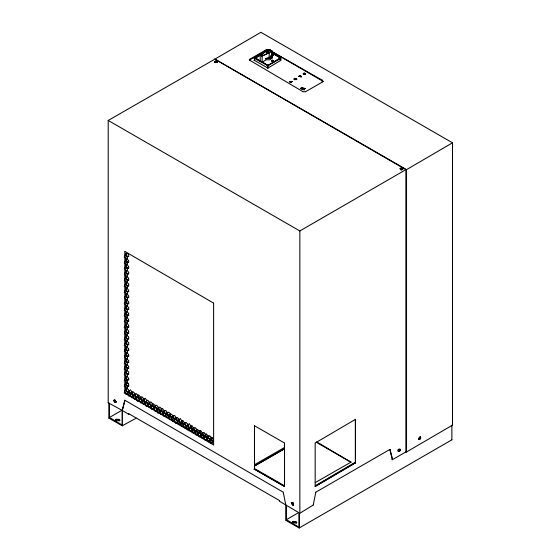

Refrigeration Dryer
CRD0245
CRD0300
CRD0360
CRD0455
CRD0570
domnick hunter limited
(50Hz)
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Domnick Hunter CRD0300
Summary of Contents for Domnick Hunter CRD0300

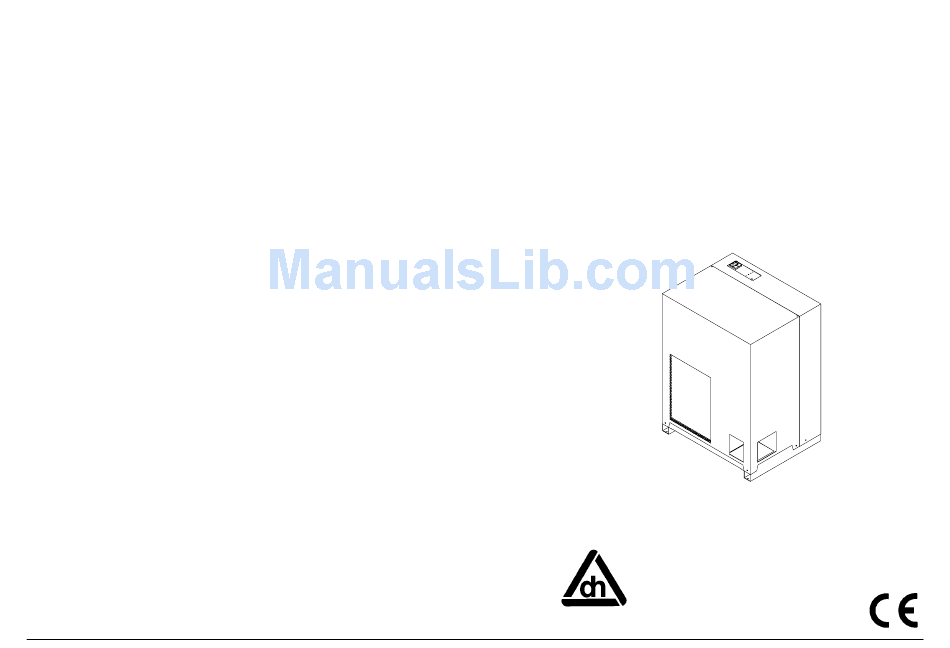

- Page 1 ΕγχειÃßδιο χÃÞσηj User manual Benutzerhandbuch Manuel d’utilisation Gebruikershandleiding Bruksanvisning Käsikirja Brukermanual Brugermanual CRD0245 CRD0300 Instrukcja obsługi CRD0360 Návod na obsluhu CRD0455 CRD0570 Használati utasítás Руководство по эксплуатации и техническому обслуживанию DATE: 22.04.2008 --- Rev. 6 CODE: 271728 domnick hunter limited...
-
Page 2: Table Of Contents
Index Introduction General information Every machine is equipped with an electric disconnecting 1. Safety This manual refers to refrigeration dryers designed to guarantee switch for operating in safe conditions. Always use this device in high quality in the treatment of compressed air. 2. - Page 3 English CRD0245 ---0570 Installation Electrical connection Operation a) Leave the dryer on during the entire period the air compres- Use approved cable in conformity with the local laws and regula- sor is working; For the correct application of the warranty terms, follow the tions (for minimum cable section, see par.
- Page 4 Control Operation Scheduled maintenance Control panel When comes on, contact authorized assistance per- sonnel for carrying out scheduled maintenance! Press so that switches off for 24 hours. Condensate drain There are two operating modes: a) TIMED --- with draining at fixed intervals (2 minutes) and settable time (1--- 10 seconds);...
-
Page 5: Safety
English CRD0245 ---0570 Maintenance The following are available (see par. 8.4): At normal temperature and pressure, the R407C refrigerant a) 3 years preventive maintenance kits; is a colourless gas classified in SAFETY GROUP A1 --- EN378 a) The machine is designed and built to guarantee continuous b) service kits (group 2 fluid according to Directive PED 97/23/EC);... - Page 6 Troubleshooting FAULT CAUSE REMEDY High dew point. High current ST thermostat HP pressure Compressor Low dew point Refrigeration compressor absorption tripped switch tripped noisy operating? Cooling Cooling Compressor Condenser Increase Decrease Clean cooling components dirty or cooling air cooling air condenser high high...
-
Page 7: Sicherheit
Deutsch CRD0245 ---0570 Inhaltsverzeichnis Einführung Allgemeine Hinweise Jede Einheit ist mit einem elektrischen Trennschalter verse- 1. Sicherheit Das vorliegende Handbuch bezieht sich auf Kältetrocknereinheiten, hen, um Eingriffe unter Sicherheitsbedingungen ausführen zu kön- die entsprechend ausgelegt sind, um hohe Qualität bei der Behand- 2. -
Page 8: Installation
Installation Elektrischer Anschluss Betrieb a) Die Trocknereinheit während der gesamten Dauer des Luft- Für den elektrischen Anschluss ist ein typengeprüftes Kabel gemäß Die Garantiebedingungen sind nur bei Einhaltung der verdichterbetriebs laufen lassen. den Gesetzes--- und Normvorgaben des jeweiligen Installationsorts Anweisungen des Inbetriebnahmebereichtes und nach Ausfül- zu verwenden (bezüglich des Kabel---Mindestquerschnitts siehe b) Die Trocknereinheit funktioniert hierbei automatisch, d.h., lung und Rücksendung an den Händler, der das Gerät verkauft hat,... -
Page 9: Steuerung
Deutsch CRD0245 ---0570 Steuerung Funktionsweise Programmierte Wartung Steuerpaneel Leuchtet auf, ist das autorisierte Service---Personal zu kontaktieren, um die programmierte Wartung auszuführen! drücken, um für 24 Stunden auszuschalten. Kondensatablass Man unterscheidet folgende zwei Betriebsmodi: a) ZEITGETAKTET --- mit Ablass gemäß fest vorgegebenen Zeitintervallen (2 Minuten) und programmierbarer Dauer (1--- 10 Sekunden);... -
Page 10: Wartung
Wartung Folgendes ist lieferbar (siehe Abschnitt 8.4): Das Kältemittel R407C ist unter Temperatur--- und Druck--- a) 3--- Jahresbausätze für vorbeugende Wartungen; Standardbedingungen ein farbloses Gas mit Zugehörigkeit zur a) Die Einheit ist entsprechend ausgelegt, um kontinuierlichen b) Service--- Set SAFETY GROUP A1 --- EN378 (Flüssigstoffgruppe 2 gemäß Dauerbetrieb zu gewährleisten;... -
Page 11: Störungssuche
Deutsch CRD0245 ---0570 Störungssuche STÖRUNG URSACHE ABHILFE nein Hohe Niedriger Hoher Taupunkt. Thermostat ST Hochdruck- Verdichter Stromaufnahme Taupunkt Kälteverdichter in Betrieb? ausgelöst wächter HP geräuschvoll ausgelöst Kondensator Niedrige Hohe Kühlluft--- Hohe Komponenten Kühlluft--- verschmutzt Kondensator Kühlluft--- Kühlluft--- Temperatur Kühlluft--- Verdichter Temperatur reinigen oder... - Page 12 Appendix Legend (Sheet 1 of 5) IT/ES/PT/EL EN/DE/FR/NL SVSU/NO/DA PL/CS/HU/RU Peso Weight Vikt Ciężar Peso Gewicht Paino Váha Peso Poids Vekt Súly Gewicht Vægt ΒÜροj Вес Temperatura ambiente Ambient temperature Omgivningstemperatur Temperatura otoczenia Temperatura ambiente Umgebungstemperatur Ympäristön lämpötila Teplota prostředí Temperatura ambiente Température ambiante Omgivelsestemperatur...
-
Page 13: Legende
CRD0245 ---0570 Legend (Sheet 2 of 5) IT/ES/PT/EL EN/DE/FR/NL SVSU/NO/DA PL/CS/HU/RU Ingresso aria compressa Compressed air inlet Tryckluftsintag Wlot sprężonego powietrza Entrada aire comprimido Drucklufteintritt Paineilman syöttö Vstup stlačeného vzduchu Entrada de ar comprimido Entrée air comprimé Trykkluftinngang Sűrített levegő bemenet Ingang perslucht Indgang trykluft Εßσοδοj πεπιεσmÝνου... - Page 14 Legend (Sheet 3 of 5) IT/ES/PT/EL EN/DE/FR/NL SVSU/NO/DA PL/CS/HU/RU Scheda elettronica Electronic card Elektroniskt kort Karta elektroniczna Tarjeta electrónica Elektronische Platine Elektroniikkaohjain Elektronická deska Placa electrónica Carte électronique Elektronisk kort Elektronikus kártya Elektronische kaart El---diagram ΗλεκτρονικÞ πλακÝτα Электронная плата Compressore Compressor Kompressor Sprężarka...
- Page 15 CRD0245 ---0570 Legend (Sheet 4 of 5) IT/ES/PT/EL EN/DE/FR/NL SVSU/NO/DA PL/CS/HU/RU Pressostato alta pressione High pressure swicth Högtrycksvakt Presostat wysokiego ciśnienia Presostato alta presión Hochdruckwächter Korkean paineen painekytkin Presostat vysokého tlaku 15 HP Pressóstato de alta pressão Pressostat haute pression Høyttrykkspressostat Nagynyomású...
- Page 16 Legend (Sheet 5 of 5) IT/ES/PT/EL EN/DE/FR/NL SVSU/NO/DA PL/CS/HU/RU Protettore termico Overload protector Värmeskydd Ochronnik termiczny Protector térmico Thermische Schutzvorrichtung Lämpösuojain Tepelná ochrana Protector térmico Protection thermique Termisk sikring Hővédelem Thermobeveiliging Varmesikring ΘερmικÞ ασφÜλεια Устройство тепловой защиты Filtro antidisturbo Noise filter Störskyddsfilter Filtr przeciwzakłóceniowy Filtro anti---interferencia...
- Page 17 CRD0245 ---0570 Installation diagram (Sheet 1 of 2) Compressore d’aria Essiccatore Gruppo By---pass Filtro (per filtrazione fino a 3 micron o inferiore) vicino ingresso aria essiccatore Compresor de aire Secador Grupo by---pass Filtro (filtración de 3 micrones o mejor) cerca de la entrada de aire de la secadora Compressor de ar Secador Grupo de by---pass...
- Page 18 Installation diagram (Sheet 2 of 2) Luftkompressor Torkare By---passenhet Filter ((för filtrering ner till 3 micron eller mindre) i närheten av torkarens luftintag Ilmakompressori Kuivain Ohikiertoryhmä Suodatin (suodatusaste korkeintaan 3 mikronia) kuivaimen ilmansyötössä Luftkompressor Tørker By---pass gruppe Filter (for filtrering ned til 3 micron eller mindre) ved luftinngangen på tørkereno Luftkompressor Tørreanlæg By---pass gruppe...
- Page 19 During transport After Compressed Condensate 230V±10%/1Ph/50Hz and stockage installation air inlet/outlet drain R407C (kg) Ø [mm [dB(A)] CRD0245 CRD0300 0.80 CRD0360 1.74 0 ---50 5 ---50 5 ---60 3G 1.5 1” 1/2 BSP---F 1/2” BSP---F CRD0455 1.45 CRD0570 1.18 10.6...
-
Page 20: Maintenance
Spare parts list (See paragraph 8.5) CRD0245 CRD0300 CRD0360 CRD0455 CRD0570 B1 C2 473000 3 year preventive maintenance kits 1. compressor kits 473122 473123 473124 473004 473079 2. fan kits 473984 473252 3. hot gas valve kits 473136 473137 Refrigerant condenser... -
Page 21: Exploded Drawing
CRD0245 ---0570 Exploded drawing CRD0245--- 0360 (Ac) - Page 22 Exploded drawing CRD0455--- 0570 (Ac) CRD0245 ---0570...
-
Page 23: Dimensional Drawings
CRD0245 ---0570 Dimensional drawing CRD0245--- 0360 (Ac) [ inches ]... - Page 24 Dimensional drawing CRD0455--- 0570 (Ac) [ inches ] CRD0245 ---0570...
-
Page 25: Refrigerant Circuit
CRD0245 ---0570 Refrigerant circuit CRD0245--- 0360 (Ac) - Page 26 Refrigerant circuit CRD0455--- 0570 (Ac) CRD0245 ---0570...
-
Page 27: Wiring Diagram
CRD0245 ---0570 Wiring diagram CRD0245/0360/0455/0570 (Ac) (Sheet 1 of 3) - Page 28 Wiring diagram CRD0245/0360/0455/0570 (Ac) (Sheet 2 of 3) CRD0245 ---0570...
- Page 29 CRD0245 ---0570 Wiring diagram CRD0245/0360/0455/0570 (Ac) (Sheet 3 of 3) (315mA 250V)
- Page 30 Wiring diagram CRD0300 (Ac) (Sheet 1 of 3) CRD0245 ---0570...
- Page 31 CRD0245 ---0570 Wiring diagram CRD0300 (Ac) (Sheet 2 of 3)
- Page 32 Wiring diagram CRD0300 (Ac) (Sheet 3 of 3) (315mA 250V) CRD0245 ---0570...
- Page 33 Parker Hannifin ltd. domnick hunter has a continuos policy of product development and although the Company reserves the righ to change specification, it attempts to keep customer informed of any alterations. This publication is for general infor-...
