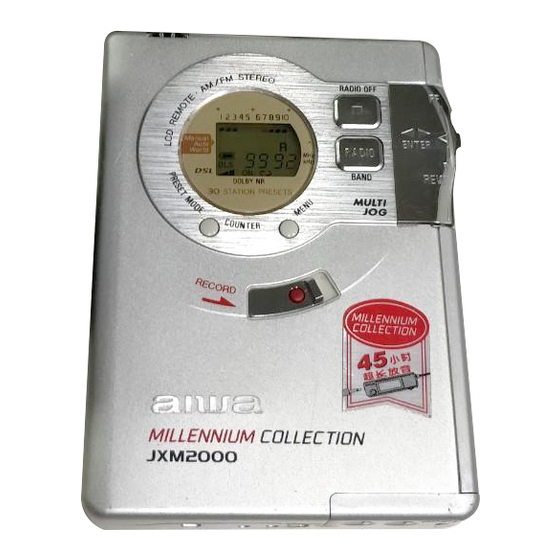

HS-JXM2000 D,AH,YH STEREO RADIO BASIC TAPE MECHANISM: 7ZM-1 R1NF CASSETTE RECORDER • Replace this Service manual with “Revision Publishing” when it is issued. S/M Code No. 09-005-434-6T1...
K NO. = Only use japanese. UNIT NAME REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME O ACCESSORY 82-HK3-951-010 1C CARRYING,CASE HS-JXM2000 O ACCESSORY 87-B30-138-010 1H MIC,CM-MS001 AH1SF HS-JXM2000 O ACCESSORY 87-B30-138-010 1H MIC,CM-MS001 HS-JXM2000 O ACCESSORY 87-B30-138-010 1H MIC,CM-MS001...
Page 4
K NO. DESCRIPTION SUFFIX MODEL NAME O BIAS OSC 0604 87-A10-952-080 0E C-CAP,TN 22-4 M A MCM YHSSF HS-JXM2000 O BIAS OSC 0605 87-012-278-080 0E C-CAP,U 2200P-50 K B AH1SF HS-JXM2000 O BIAS OSC 0605 87-012-278-080 0E C-CAP,U 2200P-50 K B...
Page 5
UNIT NAME REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME X CABITY 8A-HJ2-201-010 -- STOPPER,OPEN AH1SF HS-JXM2000 X CABITY 8A-HJ2-201-010 -- STOPPER,OPEN HS-JXM2000 X CABITY 8A-HJ2-201-010 -- STOPPER,OPEN YHSSF HS-JXM2000 O DOLBY 0301 87-A10-262-080 0E C-CAP,U 1-10 Z F...
Page 6
REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME O DTS 0963 87-012-286-080 0E C-CAP,U 0.01-25 K B HS-JXM2000 O DTS 0969 87-012-199-080 0E C-CAP,U 220P-50 J CH HS-JXM2000 O DTS 0970 87-A10-262-080 0E C-CAP,U 1-10 Z F AH1SF HS-JXM2000...
Page 7
REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME X DTS 0965 88-108-152-080 0E C-RES,U 1.5K-1/16W J YHSSF HS-JXM2000 X DTS 0966 88-108-152-080 0E C-RES,U 1.5K-1/16W J AH1SF HS-JXM2000 X DTS 0966 88-108-152-080 0E C-RES,U 1.5K-1/16W J HS-JXM2000 X DTS 0966 88-108-152-080 0E C-RES,U 1.5K-1/16W J...
Page 8
REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME X DTS 0992 88-104-105-080 0E C-RES,V 1M-1/16W J AH1SF HS-JXM2000 X DTS 0992 88-104-105-080 0E C-RES,V 1M-1/16W J HS-JXM2000 X DTS 0992 88-104-105-080 0E C-RES,V 1M-1/16W J YHSSF HS-JXM2000 X DTS 0995 88-104-335-080 0E C-RES,V 3.3M-1/16W J...
Page 9
PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME O FRONT END 0711 87-A10-561-080 0E C-CAP,V 0.01-16 K B HS-JXM2000 O FRONT END 0711 87-A10-561-080 0E C-CAP,V 0.01-16 K B YHSSF HS-JXM2000 O FRONT END 0712 87-012-163-080 0E C-CAP,U 1.5P-50 C CH...
Page 10
REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME X FRONT END 0705 88-108-479-080 0E C-RES,U 4.7-1/16W J HS-JXM2000 X FRONT END 0705 88-108-479-080 0E C-RES,U 4.7-1/16W J YHSSF HS-JXM2000 X FRONT END 0706 88-108-222-080 0E C-RES,U 2.2K-1/16W J AH1SF...
Page 11
UNIT NAME REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME S GOV 0403 87-A30-085-040 0E C-TR,CSA1362GR YHSSF HS-JXM2000 S GOV 0404 89-342-132-080 0E C-TR,2SC4213B AH1SF HS-JXM2000 S GOV 0404 89-342-132-080 0E C-TR,2SC4213B HS-JXM2000 S GOV 0404 89-342-132-080 0E C-TR,2SC4213B...
Page 12
K NO. DESCRIPTION SUFFIX MODEL NAME O IF MPX 0808 87-A10-561-080 0E C-CAP,V 0.01-16 K B AH1SF HS-JXM2000 O IF MPX 0808 87-A10-561-080 0E C-CAP,V 0.01-16 K B HS-JXM2000 O IF MPX 0808 87-A10-561-080 0E C-CAP,V 0.01-16 K B YHSSF...
Page 13
REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME S IF MPX IC 0801 87-A20-076-040 1H C-IC,TA2022AFN HS-JXM2000 S IF MPX IC 0801 87-A20-076-040 1H C-IC,TA2022AFN YHSSF HS-JXM2000 O IF MPX IFT0801 87-005-788-080 1B C-IFT AM 5M 5CLD AH1SF...
Page 14
PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME X IF MPX 0810 88-104-104-080 0E C-RES,V 100K-1/16W J YHSSF HS-JXM2000 X IF MPX 0811 88-104-332-080 0E C-RES,V 3.3K-1/16W J AH1SF HS-JXM2000 X IF MPX 0811 88-104-332-080 0E C-RES,V 3.3K-1/16W J HS-JXM2000 X IF MPX 0811 88-104-332-080 0E C-RES,V 3.3K-1/16W J...
Page 15
K NO. = Only use japanese. UNIT NAME REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME X LBL,POP 8A-HJ2-970-010 -- LBL,POP D HS-JXM2000 X LBL,POP 8A-HJ2-971-010 -- LBL,POP AH1 AH1SF HS-JXM2000 X LBL,POP 8A-HJ2-971-010 -- LBL,POP AH1 YHSSF HS-JXM2000 X LBL,POP...
Page 16
REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME O OTHERS 8A-HJ2-222-010 0E CONN, RUBBER LCD AH1SF HS-JXM2000 O OTHERS 8A-HJ2-222-010 0E CONN, RUBBER LCD HS-JXM2000 O OTHERS 8A-HJ2-222-010 0E CONN, RUBBER LCD YHSSF HS-JXM2000 O OTHERS 8A-HJ2-223-010 0E PLATE,SW REC...
Page 17
UNIT NAME REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME X PLATE 87-B40-154-010 0E LBL,BAR-CODE CU AH1SF HS-JXM2000 X PLATE 87-B40-154-010 0E LBL,BAR-CODE CU YHSSF HS-JXM2000 X PLATE 87-B40-281-010 0E LBL,BAR-CODE A 35X8 AH1SF HS-JXM2000 X PLATE 87-B40-281-010 0E LBL,BAR-CODE A 35X8...
Page 18
K NO. DESCRIPTION SUFFIX MODEL NAME O PRE-MAIN AMP 0116 87-A10-707-080 0E C-CAP,U 0.47-10 Z F YHSSF HS-JXM2000 O PRE-MAIN AMP 0117 87-A10-707-080 0E C-CAP,U 0.47-10 Z F AH1SF HS-JXM2000 O PRE-MAIN AMP 0117 87-A10-707-080 0E C-CAP,U 0.47-10 Z F...
Page 19
K NO. DESCRIPTION SUFFIX MODEL NAME O PRE-MAIN AMP 0140 87-A11-049-080 0E C-CAP,U 1-6.3 K B AH1SF HS-JXM2000 O PRE-MAIN AMP 0140 87-A11-049-080 0E C-CAP,U 1-6.3 K B HS-JXM2000 O PRE-MAIN AMP 0140 87-A11-049-080 0E C-CAP,U 1-6.3 K B YHSSF...
Page 20
UNIT NAME REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME O PRE-MAIN AMP 0101 87-HJ2-613-010 0E COIL,LOADING3.3UH HS-JXM2000 O PRE-MAIN AMP 0101 87-HJ2-613-010 0E COIL,LOADING3.3UH YHSSF HS-JXM2000 S PRE-MAIN AMP 0101 89-113-625-080 0E C-TR,2SA1362GR AH1SF HS-JXM2000 S PRE-MAIN AMP...
Page 21
PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME X PRE-MAIN AMP 0120 88-104-182-080 0E C-RES,V 1.8K-1/16W J YHSSF HS-JXM2000 X PRE-MAIN AMP 0121 88-104-103-080 0E C-RES,V 10K-1/16W J AH1SF HS-JXM2000 X PRE-MAIN AMP 0121 88-104-103-080 0E C-RES,V 10K-1/16W J HS-JXM2000...
Page 22
PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME X PRE-MAIN AMP 0148 88-104-229-080 0E C-RES,V 2.2-1/16W J AH1SF HS-JXM2000 X PRE-MAIN AMP 0148 88-104-229-080 0E C-RES,V 2.2-1/16W J HS-JXM2000 X PRE-MAIN AMP 0148 88-104-229-080 0E C-RES,V 2.2-1/16W J YHSSF HS-JXM2000...
Page 23
K NO. DESCRIPTION SUFFIX MODEL NAME O PRE-REC AMP 0220 87-A10-952-080 0E C-CAP,TN 22-4 M A MCM HS-JXM2000 O PRE-REC AMP 0220 87-A10-952-080 0E C-CAP,TN 22-4 M A MCM YHSSF HS-JXM2000 O PRE-REC AMP 0221 87-016-286-080 0E C-CAP,TN 2.2-6.3 M...
Page 24
REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME S PRE-REC AMP 0201 87-A30-499-040 1A C-FET,2SK2009 YHSSF HS-JXM2000 S PRE-REC AMP 0202 87-A30-499-040 1A C-FET,2SK2009 AH1SF HS-JXM2000 S PRE-REC AMP 0202 87-A30-499-040 1A C-FET,2SK2009 HS-JXM2000 S PRE-REC AMP 0202 87-A30-499-040 1A C-FET,2SK2009...
Page 25
PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME X PRE-REC AMP 0210 88-108-824-080 0E C-RES,U 820K-1/16W J AH1SF HS-JXM2000 X PRE-REC AMP 0210 88-108-824-080 0E C-RES,U 820K-1/16W J HS-JXM2000 X PRE-REC AMP 0210 88-108-824-080 0E C-RES,U 820K-1/16W J YHSSF HS-JXM2000...
Page 26
REF NO. PARTS CODE K NO. DESCRIPTION SUFFIX MODEL NAME X PRE-REC AMP 0236 88-104-335-080 0E C-RES,V 3.3M-1/16W J HS-JXM2000 X PRE-REC AMP 0236 88-104-335-080 0E C-RES,V 3.3M-1/16W J YHSSF HS-JXM2000 X PRINTED MATTERS 87-B50-023-310 0E SH,PL HS HS-JXM2000 X PRINTED MATTERS...
Page 27
DESCRIPTION SUFFIX MODEL NAME O VT DD CONV 0904 87-A10-703-080 1A C-CAP,TN 47-2.5 M A AH1SF HS-JXM2000 O VT DD CONV 0904 87-A10-703-080 1A C-CAP,TN 47-2.5 M A HS-JXM2000 O VT DD CONV 0904 87-A10-703-080 1A C-CAP,TN 47-2.5 M A...
