TrimmerPlus PS720r Operator's Manual

Trimmerplus pole saw operator's manual
Hide thumbs Also See for PS720r:
Table of Contents

Advertisement

Quick Links

See also: Operator's Manual
For Parts Call 606-678-9623 or 606-561-4983
For Parts Call 606-678-9623 or 606-561-4983
Operator's Manual
Pole Saw
PS720r
IMPORTANT: READ SAFETY RULES
AND INSTRUCTIONS CAREFULLY
www.mymowerparts.com
www.mymowerparts.com
P/N 9096-A10708 © 2005
PRINTED IN TAIWAN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PS720r and is the answer not in the manual?

Questions and answers

Related Manuals for TrimmerPlus PS720r

Summary of Contents for TrimmerPlus PS720r

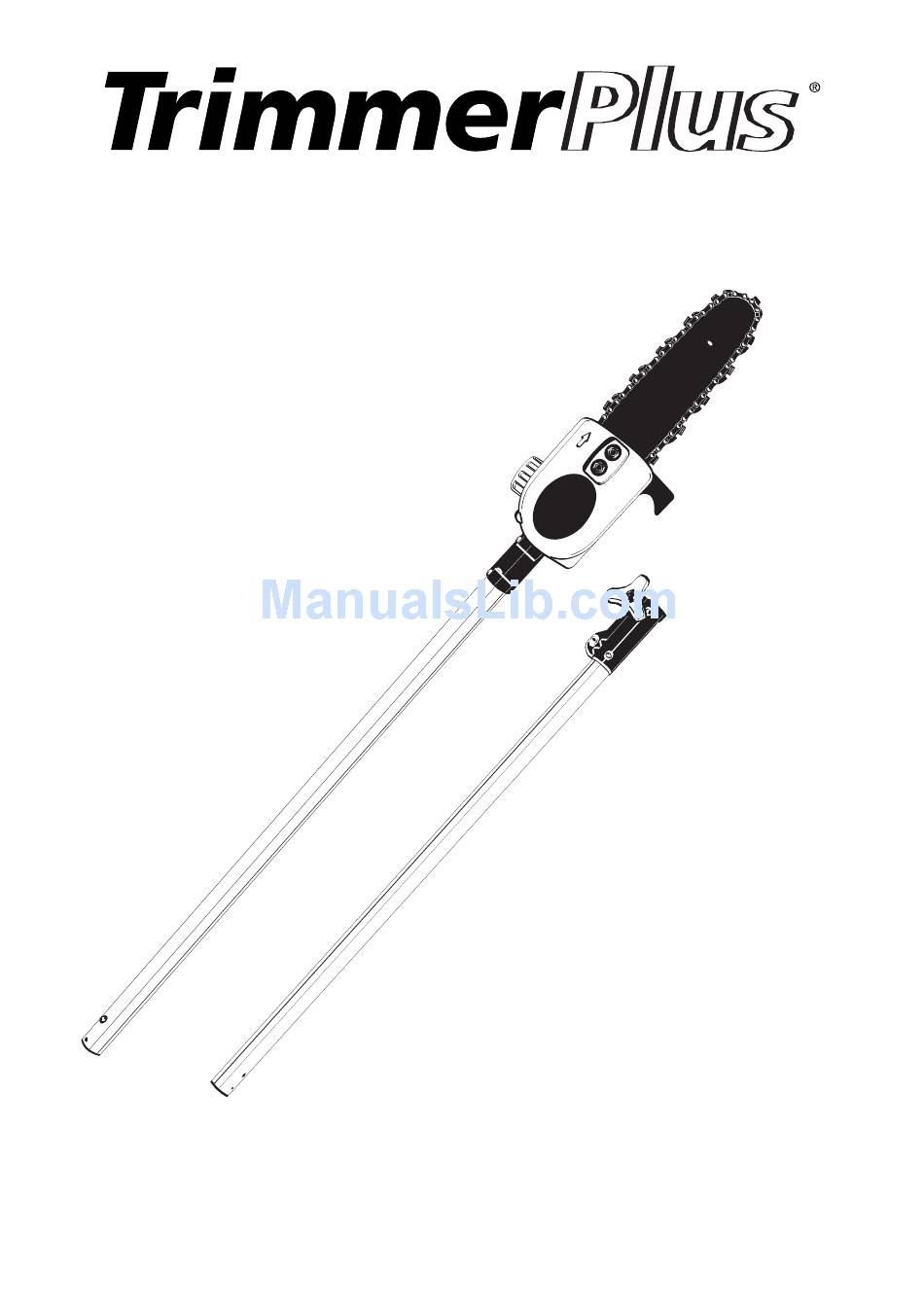

  • Page 1 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 Operator’s Manual Pole Saw PS720r IMPORTANT: READ SAFETY RULES AND INSTRUCTIONS CAREFULLY P/N 9096-A10708 © 2005 PRINTED IN TAIWAN www.mymowerparts.com www.mymowerparts.com...

  • Page 2: Table Of Contents

    For more details about your unit, visit website www.TrimmerPlus.com. MODEL : S/N : ITEM : If you have difficulty assembling this product or have any questions regarding the controls, operation or maintenance of this unit, please call the Customer Support Department.

  • Page 3: Rules For Safe Operation

    For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 RULES FOR SAFE OPERATION The purpose of safety symbols is to attract your SYMBOL MEANING attention to possible dangers. The safety symbols, and their explanations, deserve your careful attention and understanding.
  • Page 4 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 RULES FOR SAFE OPERATION • Do not over reach. POLE SAW OPERATING PROCEDURES • Keep bystanders, especially children and pets, at least • Follow the manufacturer’s sharpening and 50 ft (15 m) away.
  • Page 5 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 RULES FOR SAFE OPERATION • Use extreme caution when cutting small sized brush • Safety clothing required by your safety organizations, and sapling, as slender material may catch the saw government regulations, or your employer should be chain and be whipped toward you or pull you off used;...
  • Page 6 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 RULES FOR SAFE OPERATION SAFETY AND INTERNATIONAL SYMBOLS This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information. SYMBOL MEANING SYMBOL...

  • Page 7: Know Your Unit

    For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 RULES FOR SAFE OPERATION KNOW YOUR UNIT Guide Bar Nose Guide Bar Bar Retaining Nuts Oil Tank Cap Saw Chain Foot Drive Shaft Sprocket Knob Cover Extension Pole Coupler Tension Adjustment Screw...

  • Page 8: Operating Instructions

    For Parts Call 606-678-9623 or 606-561-4983 OPERATING INSTRUCTIONS ASSEMBLING THE COUPLER NOTE: Aligning the release button with the guide recess will help installation (Fig. 1). The following TrimmerPlus Add-Ons are also available for your Release Button unit: Coupler Primary Hole Cultivator .
  • Page 9 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 OPERATING INSTRUCTIONS OPERATING PRECAUTIONS WARNING: Dress properly to reduce the risk of injury when operating this unit. Do not wear loose clothing or jewelry. Wear eye and ear/hearing protection. Wear heavy long pants, boots and gloves.
  • Page 10 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 OPERATING INSTRUCTIONS OPERATING TIPS 1. When operating the pole saw, rest the foot (A) of the pole saw against the tree limb that is being cut. (Fig. WARNING: Avoid kickback.

  • Page 11: Maintenance And Repair Instructions

    For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 MAINTENANCE AND REPAIR INSTRUCTIONS SAW CHAIN REPLACEMENT/INSTALLATION SAW CHAIN TENSION ADJUSTMENT Proper tension of the saw chain is extremely important and must be checked before starting, as well as during, Whenever handling WARNING: any cutting operation.
  • Page 12 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 MAINTENANCE AND REPAIR INSTRUCTIONS OILING THE CHAIN Bar Grooves Bar grooves (or rails which support and carry the chain) The pole saw chain is self-lubricating. Oil is dispersed should be cleaned if the saw has been heavily used or if onto the chain as the unit is used.

  • Page 13: Specifications

    See correctly serviced as recommended in this manual, you your TrimmerPlus Authorized Service Center to have this will be able to maintain the safety system of your chain repair performed.

  • Page 14: Warranty Information

    For Parts Call 606-678-9623 or 606-561-4983 MANUFACTURER’S LIMITED WARRANTY FOR: No implied warranty, including any implied warranty of The limited warranty set forth below is given by TrimmerPlus merchantability or fitness for a particular purpose, with respect to new merchandise purchased and used in applies after the applicable period of express written the United States, its possessions and territories.
  • Page 15 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 Manuel de L'utilisateur Sie de Pole PS720r IMPORTANT: LISEZ LES RÈGLES ET CONSIGNES DE SÉCURITÉ SOIGNEUSEMENT P/N 9096-A10708 © 2005 FABRIQUÉ Á TAIWAN www.mymowerparts.com www.mymowerparts.com...
  • Page 16 1-800-345-8746. technique. Pour de plus amples informations à propos de votre appareil, visitez www.TrimmerPlus.com. Numéro de modèle Numéro de série NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT Numéro de pièce mère CHEZ QUI VOUS L'AVEZ ACHETÉ.
  • Page 17 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 CONSIGNES DE SÉCURITÉ Les symboles de sécurité attirent votre attention sur SYMBOLE SIGNIFICATION des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien.
  • Page 18 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 CONSIGNES DE SÉCURITÉ • No permita que la nariz de la barra guía tenga PROCÉDURES D’OPÉRATION DE LA SIE DE contacto con un tronco, rama, el suelo u otra POLE obstrucción.
  • Page 19 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 CONSIGNES DE SÉCURITÉ • Observer les alentours de votre secteur de travail: Etre • Les vêtements de protection éxigés par vos vigilant lors de la coupe de petits buissons et organisations / syndicats de travail, par les arbustres car les matériaux plus fins peuvent règlementations gouvernementales ou par votre...
  • Page 20 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 CONSIGNES DE SÉCURITÉ SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.
  • Page 21 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 CONSIGNES DE SÉCURITÉ FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL Tête du guide-chaîne Guide-chaîne Ecrous du guide-chaîne Bouchon du réservoir a huile Chaîne Pied Tarbre de Transmission Couvercle du pignon Coupleur Prolongation Polonais Coupler Vis de réglage...
  • Page 22 Coupleur Trou principal Les accessoires TrimmerPlus suivants sont également disponibles pour votre appareil : Cultivateur ......GC720r Edger .
  • Page 23 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 MODE D'EMPLOI PRECAUTIONS D’UTILISATION AVERTISSEMENT: Portez vêtements appropriés pour diminuer les risques de blessures durant l'utilisation de l'appareil. Ne portez pas de vêtements amples ni de bijoux. Portez des lunettes de sécurité...
  • Page 24 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 MODE D'EMPLOI TAILLER UN ARBRE (ELAGUAR) 1. Lorsque vous utilisez l'ébrancheuse, appuyez le pied (A) de l'ébrancheuse contre la branche que vous voulez couper. (Fig. 7) AVERTISSEMENT: Evitez les rebonds.
  • Page 25 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN CHAINION REMPLACEMENT Pour toute AVERTISSEMENT: mani- pulation de la chaîne, porter des gants de protection à cause des tranchants d’attaque affilés. 1. Retirez la vis et les écrous maintenant le guide- chaîne en place.
  • Page 26 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN HUILER LA CHAÎNE Rainures du Guide-Chaine Les passages d'huile au niveau du support de barre Les rainures du guide-chaîne (ou les «gorges» qui doivent rester dégagés afin de permettre la bonne soutiennent et portent la chaîne) doivant être nettoyées lubrification de la barre et de la chaîne en cours...
  • Page 27 Maintenir la chaîne de la tronçonneuse en bon état de raccourcir la chaîne. Pour effectuer cette réparation, voir fonctionnement et les entretenir correctement comme votre Service Après-Vente TrimmerPlus agréé dont le indiqué dans ce manuel, vous permettra de garder le nom figure sous la rubrique «SCIE» dans les pages système de sécurité...
  • Page 28 écrite ci-dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou TrimmerPlus garantit ce produit contre tout vice de matière caution expresse, écrite ou orale, à l'exception de celle ou de façon pendant une période de deux (2) ans à...
  • Page 29 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 Manual Del Operador Cortadora de Poste PS720r IMPORTANTE: LEA LAS REGLAS DE SEGURIDAD E INSTRUCCIONES DETENIDAMENTE P/N 9096-A10708 © 2005 HECHO EN TAIWAN www.mymowerparts.com www.mymowerparts.com...

  • Page 30: Introduccion

    Llame 1-800-345-8746 para obtener una lista de distribuidores de servicio localizados cerca de usted. Para obtener más detalles sobre su unidad, visite nuestro sitio en www.TrimmerPlus.com. Copie el número del modelo/ pieza del fabricante aquí: NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTIA, DEBERA Copie el número...

  • Page 31: Normas Para Una Operación Segura

    For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 NORMAS PARA UNA OPERACION SEGURA Los símbolos de seguridad se utilizan para llamar su SIMBOLO SIGNIFICADO atención sobre posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención El no obedecer una y comprensión.
  • Page 32 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 NORMAS PARA UNA OPERACIÓN SEGURA • Sostenga la sierra firmemente con ambas manos • Nunca arranque ni opere la unidad dentro de una sala o cuando el motor esté en marcha. Mantengo un buen edificio cerrado.
  • Page 33 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 NORMAS PARA UNA OPERACIÓN SEGURA • Antes de cualquier uso de la cortadora de poste, el • NUNCA REMUEVA, modifique o haga inoperativo resguardo u otra parte que se encuentre dañada deberá cualquiera de los mecanismos de seguridad ser cuidadosamente revisado para determinar si construidos en su unidad.
  • Page 34 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 NORMAS PARA UNA OPERACIÓN SEGURA SIMBOLOS DE SEGURIDAD E INTERNACIONALES Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto.

  • Page 35: Conozca Su Unidad

    For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 NORMAS PARA UNA OPERACIÓN SEGURA CONOZCA SU UNIDAD Punta de guia de barra Guia de barra Tuerca sujeta dora de barra Tapon de tanque aceite Cadena para contar Ensamble de eje impulsor Cubierta del...

  • Page 36: Instrucciones De Operación

    ENSAMBLAJE DEL ACOPLADOR Orificio desconexión Los siguientes accesorios TrimmerPlus también están primario disponibles para su unidad: Cultivador ......GC720r Edger .
  • Page 37 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 INSTRUCCIONES DE OPERACIÓN PRECAUCIONES DE CORTE Vista en ADVERTENCIA: forma ade- cuada para reducir el riesgo de lesiones cuando opere esta unidad. No use ropa holgada ni alhajas. Use protección ocular y auditiva.
  • Page 38 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 INSTRUCCIONES DE OPERACIÓN SUGERENCIAS DE OPERACIÓN 1. Al manejar la sierra de poste, descanse el pie (A) de la sierra contra la rama que está cortando. (Fig. 7) ADVERTENCIA: Evite la 2.

  • Page 39: Instrucciones De Mantenimiento Y Reparación

    For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN CADENA INSTALACION DE REMPLAZO AJUSE DE LA TENSION DE LA CADENA DE LA SIERRA ADVERTENCIA: Utilice Una tensión propia de la cadena de la sierra es guantes extremadamente importante y debe de ser revisada de trabajo pesado para protegerse contra...
  • Page 40 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN LUBRICACIÓN DE LA CADENA Ranuras de la Barra Las ranuras de la barra (o rieles que soportan y La cadena de la sierra de poste se lubrica conducen la cadena) deberán ser limpiados si la sierra automáticamente.

  • Page 41: Especificaciones

    Vea a su Centro de Servicio sierra mas allá de la vida del producto. Autorizado TrimmerPlus, para realizar esta reparación. Nunca ADVERTENCIA: tenga mas de 3 eslabones removidos del haro de la sierra.
  • Page 42 For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 NOTAS www.mymowerparts.com www.mymowerparts.com...

  • Page 43: Parts List

    For Parts Call 606-678-9623 or 606-561-4983 For Parts Call 606-678-9623 or 606-561-4983 PARTS LIST REPLACEMENT PARTS - MODEL PS720r POLE SAW ADD-ON Item Part No. Description Item Part No. Description 753-04621 Gearbox 753-04636 Oiler Assembly 753-04622 Screw 753-04637 Anti-Spillage Pad...

  • Page 44: Garantía

    TrimmerPlus y que sea que puede que la limitación anterior no sea aplicable en su usado con el (los) producto(s) contemplados en este man- caso.)
