evology 2-wire video door entry system Manual

2-wire video door entry system

Quick Links

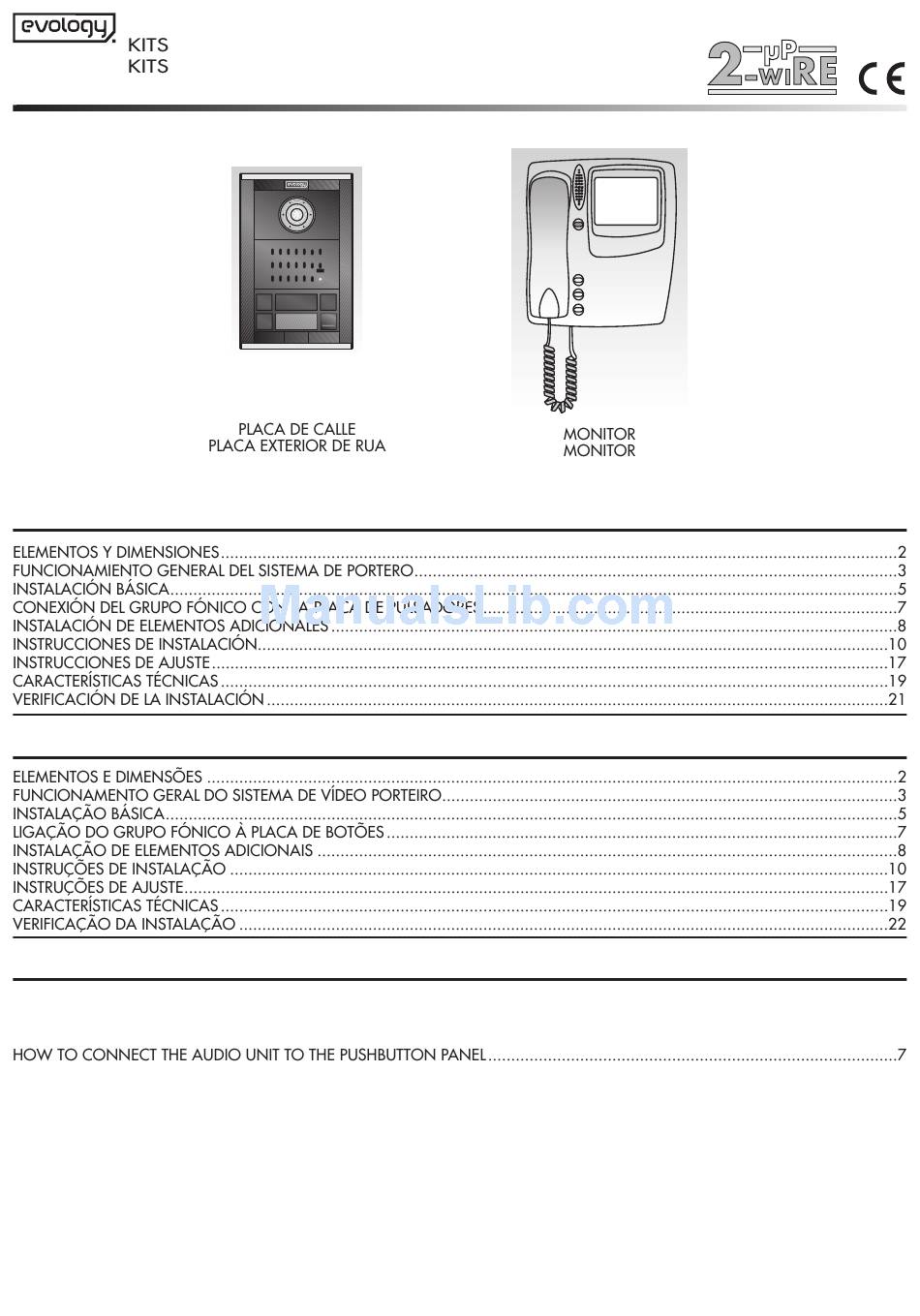

V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S

KITS

ÍNDICE

INDEX

ELEMENTS AND DIMENSIONS ..................................................................................................................................................2

GENERAL OPERATION OF THE DOOR ENTRY SYSTEM ..............................................................................................................3

BASIC INSTALLATION................................................................................................................................................................5

INSTALLATION OF ADDITIONAL ELEMENTS...............................................................................................................................8

INSTALLING INSTRUCTIONS....................................................................................................................................................10

ADJUSTMENT INSTRUCTIONS .................................................................................................................................................17

TECHNICAL CHARACTERISTICS ...............................................................................................................................................19

TROUBLE SHOOTING .............................................................................................................................................................23

ENTRANCE PANEL

MONITOR

Need help?

Do you have a question about the 2-wire video door entry system and is the answer not in the manual?

Questions and answers

Summary of Contents for evology 2-wire video door entry system

Page 1: Table Of Contents
V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S KITS ENTRANCE PANEL MONITOR...
Page 2: Elements And Dimensions
V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S ELEMENTOS Y DIMENSIONES - ELEMENTOS E DIMENSÕES - ELEMENTS AND DIMENSIONS Audio unit Flush-mounted box of 3, 4 storeys.
Page 3: General Operation Of The Door Entry System
V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S FUNCIONAMIENTO GENERAL DEL SISTEMA DE PORTERO FUNCIONAMENTO GERAL DO SISTEMA DE VÍDEO PORTEIRO GENERAL OPERATION OF THE DOOR ENTRY SYSTEM...
Page 4 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S PROLONGACIÓN DEL TIEMPO DE CONVERSACIÓN PROLONGAMENTO DO TEMPO DE CONVERSA EXTENDING THE TIME LIMIT FOR CONVERSATION...
Page 5: Basic Installation
V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S INSTALACIÓN BÁSICA - INSTALAÇÃO BÁSICA - BASIC INSTALLATION ESQUEMA UNIFILAR - ESQUEMA UNIFILAR - SINGLE-WIRED DIAGRAM SECTION TABLE...
Page 6 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S INSTALACIÓN BÁSICA - INSTALAÇÃO BÁSICA - BASIC INSTALLATION ESQUEMA DE CABLEADO - ESQUEMA DE CABLAGEM - WIRED DIAGRAM 230V~...
Page 7 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S CONEXIÓN DEL GRUPO FÓNICO CON LA PLACA DE PULSADORES LIGAÇÃO DO GRUPO FÓNICO À...
Page 8: Installation Of Additional Elements
V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S INSTALACIÓN DE ELEMENTOS ADICIONALES INSTALAÇÃO DE ELEMENTOS ADICIONAIS INSTALLATION OF ADDITIONAL ELEMENTS...
Page 9 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S APERTURA DE PUERTA DESDE EL INTERIOR - ABERTURA DE PORTA DESDE O INTERIOR DOOR OPENING FROM INSIDE GRF-302...
Page 10: Installing Instructions
V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S INSTRUCCIONES DE INSTALACIÓN INSTRUÇÕES DE INSTALAÇÃO INSTALLING INSTRUCTIONS...
Page 11 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S Remove the caps and the fixing pins from the flush- mounted box.
Page 12 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S Make the connections between the audio unit and the entrance panel, See "How to connect the audio unit to the pushbutton panel"...
Page 13 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S Connect up the power supply with the elements that make up the door entry system as shown in If you need to dismount the power supply unit from...
Page 14 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S SOPORTE DE CONEXIONES - SUPORTE DE LIGAÇÕES - CONNECTION BRACKET RECOMENDACIONES - RECOMENDAÇÕES - RECOMMENDATIONS When deciding where to position the connection support, choose an area of wall which is smooth, even and hard.
Page 15 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S Bracket can also be fixed to an electrical box.
Page 16 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S Connect the cord between the base of the monitor While holding this position, push the monitor downwards.
Page 17: Adjustment Instructions
V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S INSTRUCCIONES DE AJUSTE INSTRUÇÕES DE AJUSTE ADJUSTMENT INSTRUCTIONS...
Page 18 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S Open the top and bottom front covers.
Page 19: Technical Characteristics
V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S CARACTERÍSTICAS TÉCNICAS CARACTERÍSTICAS TÉCNICAS TECHNICAL CHARACTERISTICS...
Page 20 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S INTERFACE ALIMENTADOR ALS-020 INTERFACE ALIMENTADOR ALS-020 POWER SUPPLY UNIT INTERFACE ALS-020...
Page 21 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S DERIVADOR DIV-051 Y CARGA TERMINACIÓN DE LÍNEA RVE-017 DERIVADOR DIV-051 E CARGA DE TERMINAÇÃO DE LINHA RVE-017 TAP-OFF DIV-051 AND LINE TERMINATION LOAD RVE-017...
Page 22 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S No se oye ningún monitor/teléfono desde la placa de calle El sistema de vídeo no funciona en ningún monitor: autoencendido, encendido de pantalla al recibir llamada...
Page 23: Trouble Shooting
V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S Não se ouve a placa exterior de rua num dos telefones O sistema de vídeo não funciona num dos monitores: ligação automática, ligação do ecrã...
Page 24 V Í D E O P O R T E R O 2 H I L O S - V Í D E O P O RT E I R O 2 F I O S - 2 - W I R E V I D E O D O O R E N T R Y S Y S T E M S audio unit may be defective.

This manual is also suitable for:

Tcb-070 Grf-302 Als-020 Scm-050 Mvc-004 Div-051 ... Show all
