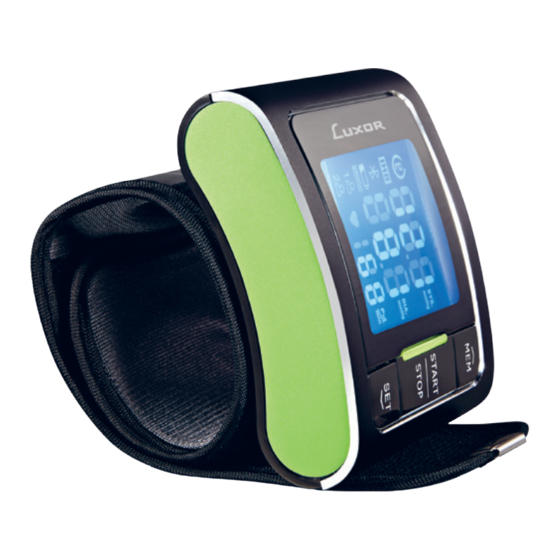

Blood Pressure Monitor
LXBP100
INSTRUCTION MANUAL
SVENSKA / ENGLISH

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LXBP100 and is the answer not in the manual?

Questions and answers

Summary of Contents for Luxor LXBP100

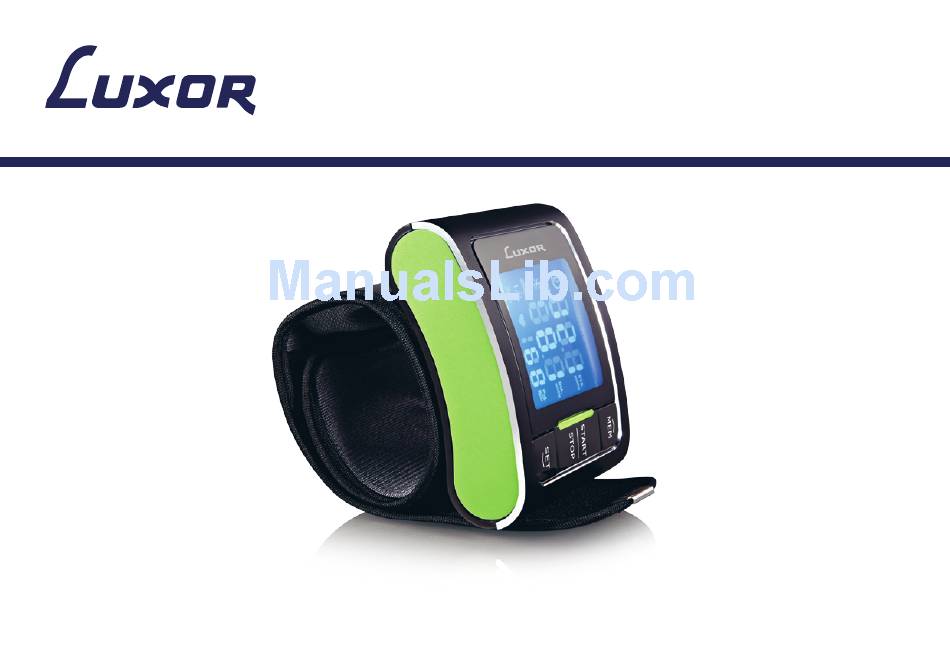

  • Page 1 Blood Pressure Monitor LXBP100 INSTRUCTION MANUAL SVENSKA / ENGLISH...
  • Page 2 - se avsnittet “EMC Guidance“ i slutet av manualen. Portabla och mobila enheter med trådlös kommunikation kan påverka medicinsk elektronisk utrustning. Thank you for purchasing this product from Luxor. If you need the instruction manual in larger size, please download it from www.netlogic.se/lxbp100.aspx This product conforms to the provisions of the EC directive 93/42/EEC (Medical Device Directive).

  • Page 3: Table Of Contents

    INNEHÅLL CONTENT Säkerhetsinstruktioner och symboler ....4-5 Safety Instructions and Symbols ....22-23 Delar ............6 Parts ............24 Display ............7 Display ............. 25 Installera och byta batteri ....... 8 Installing and Replacing Batteries ....26 Användning ..........9-13 Operation ..........27-31 Om blodtryck ........14-16 About Blood Pressure ......32-34 Felsökning ..........17-18 Troubleshooting ........35-36...

  • Page 4: Säkerhetsinstruktioner Och Symboler

    SÄKERHETSINSTRUKTIONER • Läs noggrant igenom manualen och spara den för framtida bruk. • Denna enhet är endast avsedd för vuxna. • Enheten är avsedd för icke-invasiv mätning och övervakning av blodtryck. Den är inte avsedd att användas på andra kroppsdelar än handleden eller för andra ändamål än att mäta blodtrycket. •...
  • Page 5 Följande symboler kan finnas i manualen, på märkskylten eller andra komponenter: Symbol för att manualen Symbol för typ BF måste läsas. Symbol för auktoriserad Bluetooth-symbol representant i Europa. Symbol för tillverkare Symbol för tillverkningsdatum Symbol för att produkten överensstämmer Serienummer med kraven enligt MDD 93/42/EEC.

  • Page 6: Delar

    DELAR Systoliskt Diastoliskt Pulsfrekvens LCD-display Minne/Upp Start/Stopp SET/Ner Armband Batterifack 6 | SVENSKA...

  • Page 7: Display

    DISPLAY Symbol Beskrivning Förklaring Systoliskt blodtryck Övre blodtryck Diastoliskt blodtryck Undre blodtryck Puls Slag/Minut Lågt batteri Lågt batteri - byt batterier Enhet Mätningsenhet Registrerar ojämna hjärtslag IHB-registrerare (Irregular Heartbeat Detector) Bluetooth Lyckad Bluetoothanslutning Error Minne Titta igenom gamla mätningar Timma : Minut (månad/dag/år) SVENSKA | 7...

  • Page 8: Installera Och Byta Batteri

    INSTALLERA OCH BYTA BATTERI • Öppna batteriluckan. • Sätt i batterierna enligt polariteten som visas. • Stäng batteriluckan. OBS! Använd alltid AAA-batterier (2 st). Ersätt batterierna under följande omständigheter: • När visas på displayen. • När displayens ljusstyrka dämpas. • Om displayen inte startar när du sätter på...

  • Page 9: Användning

    ANVÄNDNING Ställ in datum och tid: När displayen är avstängd, tryck och håll in “SET“-knappen (A) ett par sekunder för att gå in i tidsinställningarna. Den blinkande siffran som du kan se i bilden nedan (B) representerar timmar. Tryck på “MEM”- knappen för att ändra siffran.
  • Page 10 ANVÄNDNING Fäst armbandet: Ta bort alla smycken från armen som armband och klockor. Om en läkare har diagnostiserat dig med dålig blodcirkulation i din arm/handled, fäst då armbandet på din andra handled istället. Rulla upp din ärm. Sätt armbandet runt din handled med din handflata uppåt. Sätt kanten av armbandet ungefär 1-1,5 cm upp på...
  • Page 11 Sedan kan du utnyttja den omfattande hälsolösningen från Luxor. Ladda ner Luxor Smart Health Companion-appen från App Store. Sök efter och installera appen i din iPhone eller iPad.
  • Page 12 ANVÄNDNING Påbörja mätningen: När du fäst armbandet på handleden, tryck på START-knappen för att starta displayen. START Mätaren kommer att slutföra mätningen automatiskt. STOP Mätaren kommer automatiskt överföra datan till appen direkt efteråt. Bluetooth-symbolen kommer att blinka. Om överföringen lyckas kommer displayen se ut enligt bilden nedan till vänster. Om överföringen misslyckas kommer ERROR att visas på...

  • Page 13: Användning

    ANVÄNDNING Titta igenom gamla mätningar: Tryck på “MEM”-knappen för att gå in i minnet. Tryck på “MINNE/UPP”-knappen eller på “SET/NER” knappen för att gå igenom de gamla mätningarna. Radera gamla mätningar: När du är inne i minnet, tryck och håll in “MINNE”-knappen och “SET”-knappen i 3 sekunder. Displayen kommer att visa “dEL dONE”...

  • Page 14: Om Blodtryck

    OM BLODTRYCK Systoliskt Diastoliskt Vad innebär systoliskt och diastoliskt blodtryck? Blodet pumpas ut Blodet pumpas in När ventriklarna dras samman och pumpar ut blod från hjärtat i hjärtat från hjärtat når blodtrycket sitt maximala värde i cykeln vilket kallas systoliskt tryck. När ventriklarna utvidgas når blodtrycket sitt minsta värde i cykeln och kallas då...
  • Page 15 OM BLODTRYCK Vilka är de standardiserade blodtrycksvärdena? World Health Organization (WHO) och Grad 3: Hypertoni (allvarlig) International Society of Hypertension (ISH) publicerade 1999 följande Grad 2: Hypertoni (måttlig) standardiserade blodtrycksvärden. Grad 1: Hypertoni (mild) Undergrupp till mild hypertoni OBS: Endast en läkare kan avgöra vilket blodtryck som är normalt för dig.
  • Page 16 OM BLODTRYCK Varför varierar mitt blodtryck under dagen? Individuellt blodtryck varierar under dagen och påverkas också av hur du fäster manschetten och din mätposition. Försök därför mäta under samma förutsättningar. Variationerna av trycket är högre om du äter medicin. Vänta minst 3 minuter innan du gör en ny mätning. Varför är blodtrycket jag hade på...

  • Page 17: Felsökning

    FELSÖKNING PROBLEM VAD HÄNDER? KONTROLLERA LÖSNING Batterierna är slut. Sätt in nya batterier. Ingen ström Displayen tänds inte. Batterierna sitter fel. Sätt in batterierna korrekt. Displayen är dimmad Lågt batteri eller visar Batterierna är låga. Sätt in nya batterier. -symbolen. Visar “error”...

  • Page 18: Felsökning

    FELSÖKNING PROBLEM VAD HÄNDER? KONTROLLERA LÖSNING Ett systemfel visas på Error 5 eller error 6 Mät igen. displayen. Enheten uppfattade Slappna av en stund och mät Error 10 eller error 11 rörelse eller så är igen. Fel- pulsen för svag. meddelande Enheten upptäckte Ta bort kläder som är mellan...

  • Page 19: Underhåll

    UNDERHÅLL • Förvara enheten på en torr plats och undvik direkt solljus. • Undvik att doppa enheten i vatten. • Rengör med en torr trasa. • Undvik att skaka enheten eller att tappa den. • Undvik dammiga miljöer och extrema temperaturer. •...

  • Page 20: Specifikationer

    SPECIFIKATIONER Strömförsörjning 2*AAA-batterier Display Digital LCD V.A. 36 x 41 mm Mått Tryck: 0kpa-40kpa Pulsvärde: 40-199 slag/minut Arbetsmiljö* Temperatur: 5° - 40°C Fuktighet: ≤80% Tryck: 86kPa - 106kPa Förvaringsmiljö Temperatur: -20° - 60°C Fuktighet: 10% - 93% RH Armbandets omkrets 13,5 cm - 21,5 cm Vikt 120 g...

  • Page 21: Miljö, Lag Och Säkerhet, Förbehåll

    MILJÖ Waste of Electrical and Electronic Equipment (WEEE) - WEEE-direktivet 2012/19/EU Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall. Kontakta lokala myndigheter eller din återförsäljare för mer information.

  • Page 22: Safety Instructions And Symbols

    SAFETY INSTRUCTIONS • Read all instructions carefully and save the manual for future reference. • This device is intended for adult use only. • This device is intended for non-invasive measuring and monitoring of asterial blood pressure. It is not intended for use on extremities other than the wrist or for functions other than obtaining a blood pressure measurement.
  • Page 23 The below signs might be in the user manual, labeling or other components. They are the requirement of standard and using: Symbol for: The operation Symbol for: Type BF Applied Parts guide must be read. Symbol for: Authorized Representa- Bluetooth symbol tive in the European Community.

  • Page 24: Parts

    PARTS Systolic Diastolic Pulse Rate LCD Display Memory/Up Button Start/Stop Time Set/Down Button Cuff Battery Compartment 24 | ENGLISH...

  • Page 25: Display

    DISPLAY Symbol Description Explanation Systolic blood Maximum blood pressure pressure Diastolic blood Minimum blood pressure pressure Pulse Beat/Minute Low Battery Low battery - replace the batteries Unit Measurement unit of blood pressure IHB Detector Irregular Heartbeat Detector Bluetooth Successful Bluetooth connection Error Error Memory...

  • Page 26: Installing And Replacing Batteries

    INSTALLING AND REPLACING THE BATTERIES • Open the battery compartment lid. • Insert the batteries according to the polarity indications. • Close the battery compartment lid. NB! Always use AAA batteries (2 pcs). Replace the batteries under following circumstances: • When is shown on the display.

  • Page 27: Operation

    OPERATION Setting Date and Time: When the monitor is OFF, press and hold the “SET” button (A) for 2 seconds to enter the Time Setting Mode. As pictured below (B), the blinking numeral “6” is representing HOUR. Press the “MEM” button to change the numeral.
  • Page 28 OPERATION Tie the Cuff: Remove all accessories (watch, bracelet, etc) from your wrist. If your physician has diagnosed you with poor circulation in your wrist, use the other wrist. Roll up your sleeve to expose the skin. Apply the cuff to your wrist with your palm facing up. Position the edge of the cuff about 1-1.5 cm up on you wrist.
  • Page 29 Then you may enjoy the comprehensive health solution provided by Luxor. Download Luxor Smart Health Companion app from App Store. You may search and install the app in your iPhone or iPad.
  • Page 30 OPERATION Start Measurement: After correctly positioning the cuff, press the START button to turn on the monitor, START and it will complete the measurement process automatically. STOP The device will automatically proceed to data transmission right after measurement. The Bluetooth symbol will blink. If the data transmission fails, the display will show “ERROR”...

  • Page 31: Operation

    OPERATION Recalling the Records: Press the “MEM” button to access the memory. Press the “MEM/UP” button or the “SET/DOWN” button to go through the history records. “MEM/UP” to go forward; “SET/DOWN” to go backward. Deleting the Records: During Memory Recalling Mode, press and hold both the “MEM” button and the “SET” button for 3 sec. The display will show “dEL dONE”, indicating that the memory clearing is complete.

  • Page 32: About Blood Pressure

    ABOUT BLOOD PRESSURE Systolic Diastolic What are systolic pressure and diastolic pressure? When ventricles contract and pump blood out of the heart, Blood entering Blood discharging the blood pressure reaches its maximum value in the cycle, artery vein which is called systolic pressure. When the ventricles relax, the blood pressure reaches its minimum value in the cycle, Press Relax...
  • Page 33 ABOUT BLOOD PRESSURE What is the standard blood pressure classification? Grade 3: Hypertension (severe) The blood pressure classification published by World Health Organization (WHO) and Grade 2: Hypertension (moderate) International Society of Hypertension (ISH) Grade 1: Hypertension (mild) in 1999 is as follows. Subgroup to mild hypertension Caution: Only a physician can tell your High normal...
  • Page 34 ABOUT BLOOD PRESSURE Why does my blood pressure fluctuate throughout the day? Individual blood pressure varies in one day, it is also affected by the way you tie your cuff and your measurement position, so please take the measurement at the same condition. The varies of the pressure is greater if you take medicine.

  • Page 35: Troubleshooting

    TROUBLESHOOTING PROBLEM SYMPTOM CHECK THIS REMEDY Batteries are dead. Replace with new batteries. Display will not No Power Batteries are inserted light up. Insert the batteries correctly. incorrectly. Display is dim or Low batteries Batteries are low. Replace with new batteries. shows icon.

  • Page 36: Troubleshooting

    TROUBLESHOOTING PROBLEM SYMPTOM CHECK THIS REMEDY Error 5 or Error 6 System error occurred. Retake the measurement. The monitor detected motion, talking or the Relax for a moment and then Error 10 or Error 11 pulse is too poor measure again. while measuring.

  • Page 37: Maintenance

    MAINTENANCE • Put in a dry place and avoid the sunshine. • Avoid immersing it in the water. Clean it with a dry cloth in case. • Avoid shaking and collision. • Avoid dusty environment and unstable temperature surrounding. • Avoid washing the cuff.

  • Page 38: Specifications

    SPECIFICATIONS Power supply 2*AAA alkaline batteries Display Digital LCD V.A. 36 x 41 mm Measurement range Pressure: 0kpa-40kpa Pulse value: 40-199 beats/minute Working condition* Temperature: 5° - 40°C Humidity: ≤80% Pressure:: 86kPa - 106kPa Storage condition Temperature: -20° - 60° Humidity: 10% - 93% RH Measurement of wrist 13,5 cm - 21,5 cm...

  • Page 39: Environment, Law And Safety, Reservations

    ENVIRONMENT Waste of Electrical and Electronic Equipment (WEEE) - WEEE Directive 2012/19/EU This symbol on the product or in the instructions means that the electrical and electronic equipment must be disposed of separately from other household waste when it does not work anymore. The EU has separate waste collection systems, contact your local dealer or authority for more information.

  • Page 40: Complied European Standard Lists

    COMPLIED EUROPEAN STANDARD LISTS Risk Management EN/ISO 14971:2007 Labeling EN 15223:2013 User Manual EN 1041:2008 EN 60601-1:2006/AC:2010 EN 62304:2006/AC:2008 General Requirements for Safety EN 60601-1-6:2010 EN 60601-1-11:2010 EN 1060-1:1995+A2:2009 Non-invasive Sphygmomanometers EN 1060-3:1997+A2:2009 General Requirements EN 1060-4:2004 Electromagnetic Compatibility EN 60601-1-2:2007/AC:2010...

  • Page 41: Emc Guidance

    EMC GUIDANCE Table 1 – Guidance and manufacturer’s declaration – Electromagnetic Emissions – for all ME equipment and ME systems. Guidance and manufacturer’s declaration – electromagnetic emissions The device is intended for use in the electromagnetic environment specified below. The customer or the user of the device should assure that it is used in such an environment. Emissions test Compliance Electromagnetic environment-guidance...
  • Page 42 EMC GUIDANCE Table 2 – Guidance and manufacturer’s declaration – electromagnetic immunity – for all ME equipment and ME systems. Guidance and manufacturer’s declaration – electromagnetic immunity The device is intended for use in the electromagnetic environment specified below. The customer or the user of the device should assure that it is used in such an environment. IEC 60601 Electromagnetic Immunity test...
  • Page 43 EMC GUIDANCE Compliance Electromagnetic Immunity test IEC 60601 test level level environment – guidance Mains power quality should be that Surge ± 1 kV line(s) to line(s) of a typical commercial or hospital IEC 61000-4-5 ± 2 kV line(s) to earth applicable environment.
  • Page 44 EMC GUIDANCE Table 4 – Guidance and manufacturer’s declaration – electromagnetic immunity – for ME equipment and ME systems that are not life-supporting. Guidance and manufacturer’s declaration – electromagnetic immunity The device is intended for use in the electromagnetic environment specified below. The customer or the user of the device should assure that it is used in such an environment.
  • Page 45 EMC GUIDANCE Recommended separation distance: Where is the maximum output power rating of the transmitter in watts (W) according to the transmitter manufacturer and is the recommended separation distance in metres (m). Field strengths from fixed RF transmitters, as determined by an electromagnetic site survey, should be less than the compliance level in each frequency range.
  • Page 46 EMC GUIDANCE Table 6 – Recommended separation distances between portable and mobile RF communications equipment and the ME equipment or ME system – for ME equipment and ME systems that are not Llife-supporting. Recommended separation distances between portable and mobile RF communications equipment and the device. The device is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled.

  • Page 47: Emc Guidance

    EMC GUIDANCE Separation distance according to frequency of transmitter Rated maximum output power of transmitter 150 kHz to 80 MHz 80 MHz to 800 MHz 800 MHz to 2,5 GHz Not applicable 3.690 7.378 Not applicable 11.67 23.33 For transmitters rated at a maximum output power not listed above, the recommended separation distance in metres (m) can be estimated using the equation applicable to the frequency of the transmitter, where the maximum output power rating of the transmitter in watts (W) according to the transmitter manufacturer.
