Service Manual

Model # : LCD TV 42"
LE42Z300R3D_LC420EUG-RDF1-7R1 (CN)
(T42CNHAB2RF1.300R3D1)
AMTRAN TECHNOLOGY CO., LTD.
17F, NO. 268, Lien Chen Rd., Chung Ho New City Taipei County, Taiwan, 235 R.O.C.
TEL : (02) 8228-0505
FAX : (02) 8228-0599
Confidential Document, Property of AmTRAN CO. LTD

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LE42Z300R3D_LC420EUG-RDF1-7R1 (CN) and is the answer not in the manual?

Questions and answers

Summary of Contents for Amtran LE42Z300R3D_LC420EUG-RDF1-7R1 (CN)

  • Page 1: Service Manual

    Model # : LCD TV 42" LE42Z300R3D_LC420EUG-RDF1-7R1 (CN) (T42CNHAB2RF1.300R3D1) AMTRAN TECHNOLOGY CO., LTD. 17F, NO. 268, Lien Chen Rd., Chung Ho New City Taipei County, Taiwan, 235 R.O.C. TEL : (02) 8228-0505 FAX : (02) 8228-0599 Confidential Document, Property of AmTRAN CO. LTD...

  • Page 2: Table Of Contents

    www.ma163.com u5[ P b€ g /• D e™ • Q Table of Contents CONTENTS PAGE Sections 1. Features 2. Specifications 3. On Screen Display 4. Factory Preset Timings 5. Pin Assignment 6. Block Diagram 7. Main Board I/O Connections 8. Theory of Circuit Operation 9.
  • Page 3 Also, any unauthorized changes or modifications to Amtrak products will void the user’s authority to operate this device. Thus AmTRAN Will not be held responsible for the product and its safety. CE CERTIFICATION This device complies with the requirements of the EEC directive 89/336/EEC with regard to “Electromagnetic compatibility.”...

  • Page 4: Features

    www.ma163.com u5[ P b€ g /• D e™ • Q Chapter 1 Features Haier LE42Z300 R3D is a LED TV that includes below feature: 1. Slim LED TV: The slim TV is very popular in the market and the LED backlight can save much more power so that the users do not need to pay a lot of money, the user is very happiness of this feature.

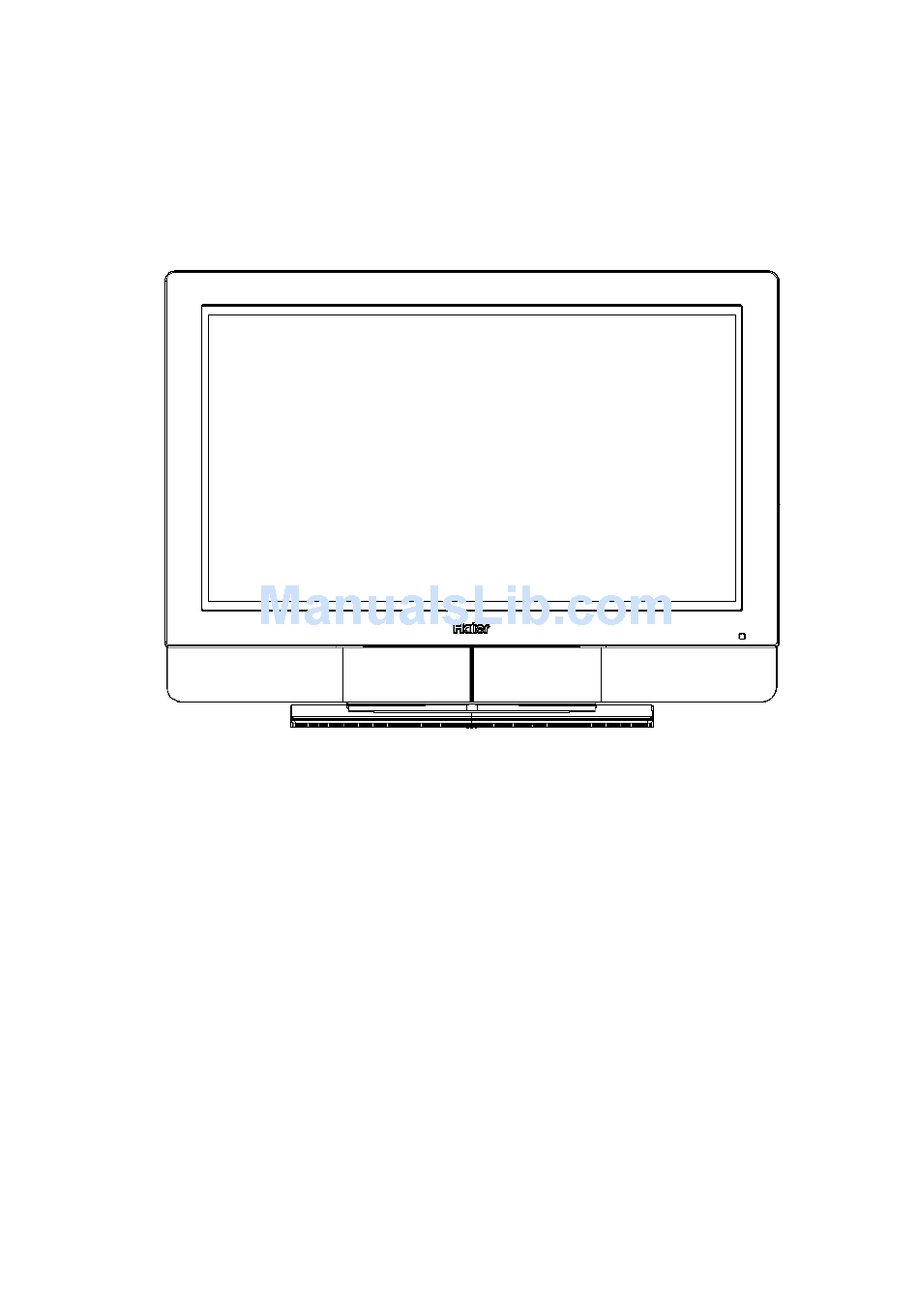

  • Page 5 w w w . m a 1 6 3 . c o m u 5 [ P b € g / • D e ™ • Q 1.整机外观图： CONFIDENTIAL – DO NOT COPY Page 1-2 File No. SG-0000040...
  • Page 6 w w w . m a 1 6 3 . c o m u 5 [ P b € g / • D e ™ • Q CONFIDENTIAL – DO NOT COPY Page 1-3 File No. SG-0000040...
  • Page 7 w w w . m a 1 6 3 . c o m u 5 [ P b € g / • D e ™ • Q CONFIDENTIAL – DO NOT COPY Page 1-4 File No. SG-0000040...
  • Page 8 w w w . m a 1 6 3 . c o m u 5 [ P b € g / • D e ™ • Q CONFIDENTIAL – DO NOT COPY Page 1-5 File No. SG-0000040...
  • Page 9 w w w . m a 1 6 3 . c o m u 5 [ P b € g / • D e ™ • Q CONFIDENTIAL – DO NOT COPY Page 1-6 File No. SG-0000040...
  • Page 10 w w w . m a 1 6 3 . c o m u 5 [ P b € g / • D e ™ • Q CONFIDENTIAL – DO NOT COPY Page 1-7 File No. SG-0000040...
  • Page 11 w w w . m a 1 6 3 . c o m u 5 [ P b € g / • D e ™ • Q 项目 部件 新部品 共用件 部件颜色 部件材质 表面效果 印刷颜色 一 黑色 塑胶 高亮 参考色板 Front Bezel 二...
  • Page 12 www.ma163.com u5[ P b€ g /• D e™ • Q 3.遥控器实物图片：  4.后壳铭牌：  CONFIDENTIAL – DO NOT COPY Page 1-9 File No. SG-0000040...
  • Page 13 www.ma163.com u5[ P b€ g /• D e™ • Q CONFIDENTIAL – DO NOT COPY Page 1-10 File No. SG-0000040...

  • Page 14: Specifications

    www.ma163.com u5[Pb€ g /• D e™ • Q Chapter 2 Specifications 1、 屏的基本参数： Basic Information LGD Display, LC420EUG-RDF1-7R1 Active Screen Size 42.02 inches(1067.31mm) diagonal Outline Dimension 968.4(H) 564(V) X 10.8(B)/18.3 mm(D) (Typ.) Pixel Pitch 0.4845 mm x 0.4845 mm Pixel Format 1920 horiz.
  • Page 15 www.ma163.com u5[Pb€ g /• D e™ • Q 1 x USB 1 x Ethernet 视频 & 音频输出 1 x Composite Video plus Stereo Audio 服务埠 喇叭 10W x 2 电压输入 100-240 Vac , 50/60Hz 能效等级 一级 (能效指数≥1.4) EDID 版本 Primary 1920(H) x 1080(V) @ 50Hz... 预设模式...
  • Page 16 www.ma163.com u5[Pb€ g /• D e™ • Q 声音 1. 音量（0-100） 。 默认：30 2. 平衡（-50-50） 。默认：0 3. 数字音质：进入数字音质子菜单。 4. 环绕音：关，开。 默认：关 5. 智慧控制音：关，开。默认：关 6. MAXX Bass：关，低，中，强（环绕声开时可调） 7. 复位：回复声音初始值。 调谐 1. 手动搜台：手动搜索一个台。 2. 彩色制式：自动 PAL SECAM NTSC 默认：自动。 3. 声音制式：D/K B/G I M 默认：D/K。 4.
  • Page 17 w w w . m a 1 6 3 . c om u 5 [ P b € g / • D e™ • Q 调整 1. 图像位置：进入图像位置子菜单。 2. 水平幅度： （0-100） 默认：50 3. 垂直幅度： （0-100） 。默认：50 4. 自调：不可调。 5. 时钟：不可调。 6.
  • Page 18 www.ma163.com u5[Pb€ g /• D e™ • Q 4、 整机尺寸规格： Page 2-5 CONFIDENTIAL – DO NOT COPY File No. SG-0000040...

  • Page 19: On Screen Display

    w w w . ma163.com u5[ P b€ g /• D e™ • Q Chapter 3 On Screen Display OSD (On Screen Display) function is supported on each TV and is easily controlled by key pad and remote control , the user can change the OSD setting to adjust their preferences.
  • Page 20 w w w . ma163.com u5[ P b€ g /• D e™ • Q 数字音质子菜单： 7.复位：回复声音初始值。 标准, 音乐, 剧院, 用户（-6db-6db）. 默认: 标准 频道编辑子菜单： 调谐 1.手动搜台：手动搜索一个台。 2.彩色制式：自动 PAL SECAM NTSC 默认： 自动。 3.声音制式：D/K B/G I M 默认：D/K。 4.跳跃：开 关 默认：关。 5.自动搜台：进入搜台子菜单。 节目交换子菜单：...
  • Page 21 w w w . ma163.com u5[ P b€ g /• D e™ • Q 6.背光：调整背光亮度（0-100） 。 图像优化子菜单: 7.复位：恢复功能初始值。 8.网络升级：进入进行网络升级。 a. 动态清晰度强化: 关, 开. 默认: 关 b. 数字降噪: 低, 中, 强, 关 默认: 中 c. 色彩增强: 低, 中, 高, 关 默认: 中 智能省电子菜单: a.

  • Page 22: A. 水平位: (-15 -+15). 默认

    w w w . ma163.com u5[ P b€ g /• D e™ • Q 图像位置子菜单: a. 水平位: (-15 -+15). 默认: 0 b. 垂直位: (-15 -+15). 默认: 0 时间 时间 1. 当前时间: 进入调整当前时间 2. 关机时间: 进入设定关机时间 3. 开机时间: 进入设定开机时间 4. 开机频道: 进入设定开机频道 5.
  • Page 23 w w w . ma163.com u5[ P b€ g /• D e™ • Q 视频： Menu Sub Menu 图像 对比度： （0-100） 。默认：50。 亮度： （0-100） 。默认：50。 色度： （0-100） 。默认：50。 清晰度： （0-20） 。默认：10。 色调：不可用。 图像模式：标准，柔和，用户，明亮，电 养眼调色板子菜单： 影。默认：标准。 画面比例：满屏，4:3，放大，电影模式， 全景。默认：满屏。 养眼调色板：进入养眼调色子菜单。 复位：回复图像初始值。 冷色,标准,暖色,用户。默认：标准。 声音...

  • Page 24: Confidential – Do Not Copy

    w w w . ma163.com u5[ P b€ g /• D e™ • Q 默认: 标准 调谐不可用。 功能 1. OSD 语言：English，简体中文。默认： 简体中文 2. 菜单时间：5 秒, 10 秒, 15 秒。默认: 5 秒。 3. 图像优化：图像优化子菜单。 4. 背景：不可调。 5. 智能省电：进入智慧省电子菜单。 6. 背光：调整背光亮度（0-100） 。 图像优化子菜单: 7.

  • Page 25: Confidential – Do Not Copy

    w w w . ma163.com u5[ P b€ g /• D e™ • Q 调整 1. 图像位置：进入图像位置子菜单。 2. 水平幅度： （0-100） 默认：50 3. 垂直幅度： （0-100） 。默认：50 4. 自调：不可调。 5. 时钟：不可调。 6. 相位：不可调。 图像位置子菜单: 7. 复位：恢复调整初始值。 1．水平位: (-15 -+15). 默认: 0 2．垂直位: (-15 -+15). 默认: 0 时间...

  • Page 26: Confidential – Do Not Copy

    w w w . ma163.com u5[ P b€ g /• D e™ • Q 分量： Menu Sub Menu 图像 对比度： （0-100） 。默认：50。 亮度： （0-100） 。默认：50。 色度： （0-100） 。默认：50。 清晰度： （0-20） 。默认：10。 色调：不可用。 图像模式：标准，柔和，用户，明亮，电 养眼调色板子菜单： 影。默认：标准。 画面比例：满屏，4:3，放大，电影模式， 全景。默认：满屏。 养眼调色板：进入养眼调色子菜单。 复位：回复图像初始值。 冷色,标准,暖色,用户。默认：标准。 声音...
  • Page 27 w w w . ma163.com u5[ P b€ g /• D e™ • Q 默认: 标准 调谐不可用。 功能 1. OSD 语言：English，简体中文。默认：简 体中文 2. 菜单时间：5 秒, 10 秒, 15 秒。默认: 5 秒。 3. 图像优化：图像优化子菜单。 4. 背景：不可调。 5. 智能省电：进入智慧省电子菜单。 6. 背光：调整背光亮度（0-100） 。 图像优化子菜单: 7.
  • Page 28 w w w . ma163.com u5[ P b€ g /• D e™ • Q 调整 1. 图像位置：进入图像位置子菜单。 2. 水平幅度： （0-100） 默认：50 3. 垂直幅度： （0-100） 。默认：50 4. 自调：不可调。 5. 时钟：不可调。 6. 相位：不可调。 图像位置子菜单: 7. 复位：恢复调整初始值。 8. 水平位: (-15 -+15). 默认: 0 9.
  • Page 29 w w w . ma163.com u5[ P b€ g /• D e™ • Q HDMI： Menu Sub Menu 图像 对比度： （0-100） 。默认：50。 亮度： （0-100） 。默认：50。 色度： （0-100） 。默认：50。 清晰度： （0-20） 。默认：10。 色调：不可用。 图像模式：标准，柔和，用户，明亮，电 养眼调色板子菜单： 影。默认：标准。 画面比例：满屏，4:3，放大，电影模式， 全景。默认：满屏。 养眼调色板：进入养眼调色子菜单。 复位：回复图像初始值。 冷色,标准,暖色,用户。默认：标准。 声音...
  • Page 30 w w w . ma163.com u5[ P b€ g /• D e™ • Q 默认: 标准 调谐不可用。 功能 1. OSD 语言：English，简体中文。默认：简 体中文 2. 菜单时间：5 秒, 10 秒, 15 秒。默认: 5 秒。 3. 图像优化：图像优化子菜单。 4. 背景：不可调。 5. 智能省电：进入智慧省电子菜单。 6. 背光：调整背光亮度（0-100） 。 图像优化子菜单: 7.
  • Page 31 w w w . ma163.com u5[ P b€ g /• D e™ • Q 调整 1. 图像位置：进入图像位置子菜单。 2. 水平幅度： （0-100） 默认：50 3. 垂直幅度： （0-100） 。默认：50 4. 自调：不可调。 5. 时钟：不可调。 6. 相位：不可调。 图像位置子菜单: 7. 复位：恢复调整初始值。 8. 水平位: (-15 -+15). 默认: 0 9.
  • Page 32 w w w . ma163.com u5[ P b€ g /• D e™ • Q 计算机： Menu Sub Menu 图像 对比度： （0-100） 。默认：50。 亮度： （0-100） 。默认：50。 色度： （0-100） 。默认：50。 清晰度： （0-20） 。默认：10。 色调：不可用。 图像模式：标准，柔和，用户，明亮，电 养眼调色板子菜单： 影。默认：标准。 画面比例：满屏，4:3，放大，电影模式， 全景。默认：满屏。 养眼调色板：进入养眼调色子菜单。 复位：回复图像初始值。 冷色,标准,暖色,用户。默认：标准。 声音...
  • Page 33 w w w . ma163.com u5[ P b€ g /• D e™ • Q 调谐不可用。 功能 1. OSD 语言：English，简体中文。默认：简 体中文 2. 菜单时间：5 秒, 10 秒, 15 秒。默认: 5 秒。 3. 图像优化：图像优化子菜单。 4. 背景：不可调。 5. 智能省电：进入智慧省电子菜单。 6. 背光：调整背光亮度（0-100） 。 图像优化子菜单: 7. 复位：恢复功能初始值。 8.
  • Page 34 w w w . ma163.com u5[ P b€ g /• D e™ • Q 调整 1. 图像位置：进入图像位置子菜单。 2. 水平幅度： （0-100） 默认：50 3. 垂直幅度： （0-100） 。默认：50 4. 自调：不可调。 5. 时钟：不可调。 6. 相位：不可调。 图像位置子菜单: 7. 复位：恢复调整初始值。 8. 水平位: (-15 -+15). 默认: 0 9.
  • Page 35 w w w . m a 1 6 3 . c o m u 5 [ P b € g / • D e ™ • Q 1、电源板： CN202 CN101 CN101 描述 引脚. Neutral Line CONFIDENTIAL – DO NOT COPY Page 3-17 File No.
  • Page 36 w w w . ma163.com u5[ P b€ g /• D e™ • Q CN201 描述 引脚 5.1Vsb 12.6V Remote ON/OFF ( OFF: 0 ~ 0.8V ; ON: 2.5 ~ 3.3V ) B/L ON/OFF ( OFF: 0 ~ 0.8V ; ON: 2.5 ~ 3.3V ) PWM1 (Open: 100% duty) PWM2 (Open: 100% duty) PWM3 (Open: 100% duty)
  • Page 37 www.ma163.c o m u5[ P b€ g /• D e™ • Q 2、机芯板： 机芯板电源输出 面板信号输出 TCN1 扬声器输出 面板信号输出 TCN2 遥控器输入 按键板输入 指示灯输出 TCN1 接口 <送往 LED 屏的视频信号> CONFIDENTIAL – DO NOT COPY Page 3-19 File No. SG-0000040...
  • Page 38 w w w . ma163.com u5[ P b€ g /• D e™ • Q 引脚 描述 引脚 描述 GMA1 LLV4- GMA3 LLV5+ GMA4 LLV5- GMA5 GMA7 GMA9 GMA10 GMA12 Half_VDD GMA13 Half_VDD GMA15 GMA16 GMA18 OPT_N VCOM_IN H_CONV VCOM_FB OFFSET GIP_RST VGH_EVEN LLV0+...
  • Page 39 TCN2 接口 <送往 LED 屏的视频信号> 引脚 描述 引脚 描述 Z_OUT RLV1- RLV2+ CLK1 RLV2- CLK2 RCLK+ CLK3 RCLK- CLK4 RLV3+ CLK5 RLV3- CLK6 RLV4+ VGH_R RLV4- VGH_F RLV5+ VGH_ODD RLV5- VGH_EVEN GIP_RST OFFSET VCOM_FB H_CONV VCOM_IN OPT_N GMA18 GMA16 GMA15 Half_VDD GMA13 Half_VDD...
  • Page 40 w w w . ma163.com u5[ P b€ g /• D e™ • Q J12 按键板接口 引脚 描述 3V3SB Key_ADIN-1 Key_ADIN-2 J8 LED 指示灯接口 引脚 描述 5VSB J7 喇叭接口 引脚 描述 J1 接口 引脚 描述 +5VSB +12V PS_ON BK_CTL PWM1 PWM2 PWM3 CONFIDENTIAL –...
  • Page 41 w w w . ma163.com u5[ P b€ g /• D e™ • Q 3、机器透视图与平面： CONFIDENTIAL – DO NOT COPY Page 3-23 File No. SG-0000040...

  • Page 42: Factory Preset Timings

    w w w . m a 163.com u5[ P b € g / • D e ™ • Q Chapter 4 Factory Preset Timings Analog Preset Horizontal Frequency (KHz) Vertical Frequency (Hz) Timing(VGA) 31.469 59.94 640X480 (60) 37.500 640X480 (75) 37.879 60.317 800X600 (60)
  • Page 43 w w w . ma16 3 .com u 5 [ P b € g / • D e™ • Q Vertical HDMI Video Timing Horizontal Frequency (KHz) Frequency (Hz) 31.250 720X576P (50) 15.625 720 X 576i(50) 44.955 59.94 1280X720P (59.94) 1280X720P (60) 37.5 1280X720P (50)
  • Page 44 w w w . m a 163.com u 5 [ P b € g / • D e™ • Q 1. 上电没有 LED 指示灯检查流程: LED 指示灯电路 背光控制电路 脉宽调制信号输出电路 CONFIDENTIAL – DO NOT COPY Page 4-3 File No.SG-0000040...
  • Page 45 w w w . m a 1 6 3 . c o m u 5 [ P b € g / • D e ™ • Q 2. 开机无背光检查流程: 电压开关电路 CONFIDENTIAL – DO NOT COPY Page 4-4 File No.SG-0000040...
  • Page 46 w w w . m a 163.com u 5 [ P b € g / • D e™ • Q 3、没有画面检查流程: 首先：检查 T-con DC/DC 电压（如下表所示）. 序号 名称 最大(V) 最小(V) CE31<LVDS_VDD> 13.1 12.1 VGH<Q20.c> 29.3 27.7 VGL<TC44> -4.8 -5.2 VCC<TC58> Vcore<TC129> 1.98 1.62 VDD<TC150>...
  • Page 47 w w w . m a 163.com u 5 [ P b € g / • D e™ • Q 4、没有声音检查流程: CONFIDENTIAL – DO NOT COPY Page 4-6 File No.SG-0000040...

  • Page 48: Pin Assignment

    www.ma163.com u5[ P b € g /• D e™ • Q Chapter 5 Pin Assignment 5.1 Analog connector Pin Number Description Green Blue Ground Ground R-Ground G-Ground B-Ground +5V (input) from PC G-Ground No connection H-Sync (composite sync) V-Sync CONFIDENTIAL – DO NOT COPY Page 5-1 File No.
  • Page 49 www.ma163.com u5[ P b € g /• D e™ • Q 5.2 HDMI connector Description TMDS Data2+ TMDS Data2 Shield TMDS Data2– TMDS Data1+ TMDS Data1 Shield TMDS Data1– TMDS Data0+ TMDS Data0 Shield TMDS Data0– TMDS Clock+ TMDS Clock Shield TMDS Clock–...
  • Page 50 www.ma163.com u5[ P b € g /• D e™ • Q 5.3 USB Connector Description (+5V) Data- Data+ Ground 5.4 AV Connector 3 轉 1 AV Connector CONFIDENTIAL – DO NOT COPY Page 5-3 File No. SG-0000040...
  • Page 51 www.ma163.com u5[ P b € g /• D e™ • Q 5.4 Component Connector Component 5.5 Ethernet Connector Ethernet CONFIDENTIAL – DO NOT COPY Page 5-4 File No. SG-0000040...
  • Page 52 www.ma163.com u5[ P b € g /• D e™ • Q 1. 遥控器进入/退出工厂模式的方法： 进入工厂模式的方法：打开菜单，然后按数字8893就可进入工厂模式；退出工厂模式的方 法：按开关键或OK键就可以退出工厂模式。 工厂菜单无升级选项功能，如需升级请按以下步骤： 1. 在电视机背后 USB 接口插上 U 盘，U 盘至少有 100M 的空间； 2. 用遥控器按“电视菜单”键，电视显示出 OSD 菜单； 3. 选择 功能—网络升级选项，选中确定进行网络升级； 4. 下载完毕后，会自动提示“您确定想要升级软件吗？”，选择“是”进行软件升级； 5. 等到电视机提示“重启电视机以激活新固件”时，然后用遥控器关机，再开机，过程中请 不要断电或者拔出 U 盘； 开机过程中 U 盘的指示灯和电视机下方的灯会一直闪，约十分钟后电视机正常开启，；  ...
  • Page 53 界面选项 功能 信号源 当前所选用的信号输入端口 工作模式 用于开启和关闭烧机模式 用于开启和关闭 AC ON 直接开机 Power on Mode 工厂内部判定 ADC 烧录是否成功 VGA ADC Flag COMP ADC Flag 回复出厂设置 Factory Reset 当前所使用的分位 Haier_42FHD_MP_110811_03V 生成工厂调试地址 用于工厂内部对网路功能测试 MAC 地址烧录   CONFIDENTIAL – DO NOT COPY Page 5-6 File No. SG-0000040...

  • Page 54: Block Diagram

    w w w . m a 16 3 . c om u5[ P b € g / • D e ™ • Q Chapter 6 BLOCK DIAGRAM Complete TFT LED Display Unit AC Input LED Driver Voltage 5v/12v input PWM signals Panel Main Board Mini-LVDS signal...
  • Page 55 w w w . m a 16 3 . c om u5[ P b € g / • D e ™ • Q Scala r(MT 5308) CONFIDENTIAL – DO NOT COPY Page 6-2 File No. SG-0000040...

  • Page 56: Main Board I/O Connections

    www.m a 163.com u 5 [ P b € g / • D e™ • Q Chapter 7 Main Board I/O Connections 1. CONNECTOR PIN DEFINE: TCN1 CONNECTION <VIDEO SIGNAL OUT TO LCD PANEL> Description Description GMA1 LLV4- GMA3 LLV5+ GMA4 LLV5- GMA5...
  • Page 57 www.m a 163.com u 5 [ P b € g / • D e™ • Q TCN2 CONNECTION <VIDEO SIGNAL OUT TO LCD PANEL> Description Description Z_OUT RLV1- RLV2+ CLK1 RLV2- CLK2 RCLK+ CLK3 RCLK- CLK4 RLV3+ CLK5 RLV3- CLK6 RLV4+ VGH_R RLV4-...
  • Page 58 www.m a 163.com u 5 [ P b € g / • D e™ • Q J10 CONNECTION <IR BOARD> Description IR Data IR Power LS SCL LS SDA Light Sensor Det J12 CONNECTION <KEY PAD> Description 3V3SB Key_ADIN-1 Key_ADIN-2 J8 CONNECTION <LED LOGO>...
  • Page 59 www.m a 163.com u 5 [ P b € g / • D e™ • Q J1 CONNECTION Description +5VSB +12V PS_ON BK_CTL PWM1 PWM2 PWM3 CONFIDENTIAL – DO NOT COPY Page 7-4 File No.SG-0000040...
  • Page 60 www.m a 163.com u 5 [ P b € g / • D e™ • Q 2.MAIN BOARD KEY POINT VOLTAGE: 序号 名称 Max(V) Min(V) F1（5VSB） 5.35 4.85 F2（12VSW） 13.1 12.1 CE5（3V3SB） 3.465 3.135 U2.Pin5,6,7,8（5VSW） 5.25 4.75 CE6<3V3SW> 3.465 3.135 CE8<1V5SW>...

  • Page 61: Theory Of Circuit Operation

    www.ma16 3 .com u5[ P b€ g /• D e™ • Q Chapter 8 Theory of Circuit Operation The HAIER LE42Z300R3D model is a multi-frequency and multi-mode color TFT LED TV. It does not only support the VGA、 component、AV and HDMI, but also support the multimedia、AV out and the Ethernet. The below section discuss the main part circuit of the TV main board.

  • Page 62: File No.sg-

    www.ma16 3 .com u5[ P b€ g /• D e™ • Q Mute circuit This circuit controls the audio AMP output and “POPO” noise: DC ON: The 12V voltage charge for CE23 , Q9.e voltage>Q9.b voltage->Q9 turn on , audio AMP mute; CONFIDENTIAL –...
  • Page 63 www.ma16 3 .com u5[ P b€ g /• D e™ • Q （This picture show the DC on mute . channel 1 is D27 output , channel 2 is D25 output） AC OFF/DC OFF: The 12V turn off. CE23 discharge to Q12 , Q12.e voltage>Q12.b voltage->Q12 turn on , audio AMP mute. （This picture show the AC/DC off mute .
  • Page 64 www.ma16 3 .com u5[ P b€ g /• D e™ • Q LED_logo circuit This circuit controls the LED_logo: AC ON : OPCTRL5=High(3.2V)->Q33 turn on->Q38 turn off（Q38.c=2.9V）->Led logo on; DC ON : OPCTRL5=Low(0V)->Q33 turn off->Q38 turn on (Q38.e=0.7V)->Led logo off; When the TV turn on, we press any button of the key pad or the remote control.

  • Page 65: Power Tree

    www. m a 1 6 3 . c om u5[ P b € g / • D e™ • Q Power Tree CONFIDENTIAL – DO NOT COPY Page 8-5 File No.SG-0000040...

  • Page 66: Trouble Shooting

    www.m a 163.com u5[ P b€ g /• D e™ • Q Chapter 9 Trouble shooting No LED_LOGO Indicator Debug Flow: LED-LOGO Circuit Backlight Control Circuit PWM_Tout Circuit CONFIDENTIAL – DO NOT COPY Page 9-1 File No. SG-0000040...
  • Page 67 www.m a 163.com u5[ P b€ g /• D e™ • Q DC On Without Backlight Debug Flow: Power Switch Circuit CONFIDENTIAL – DO NOT COPY Page 9-2 File No. SG-0000040...
  • Page 68 www.m a 163.com u5[ P b€ g /• D e™ • Q No Display Or Abnormal Display Debug Flow: First. Check the T-con DC/DC power as the table below. 序号 名称 Max(V) Min(V) CE31<LVDS_VDD> 13.1 12.1 VGH<Q20.c> 29.3 27.7 VGL<TC44> -4.8 -5.2 VCC<TC58>...
  • Page 69 www.m a 163.com u5[ P b€ g /• D e™ • Q Second. Check the DC/DC power sequence. Picture 1 : T-CON DC/DC power sequence Sepc. Picture 2 : Vcc (channel 1) and VGL (channel 2) sequence. Picture 3: VGL(channel 1),VDD(channel 2),HVDD(channel 3) and VGH(channel 4) Power sequence.
  • Page 70 www.m a 163.com u5[ P b€ g /• D e™ • Q CONFIDENTIAL – DO NOT COPY Page 9-5 File No. SG-0000040...

  • Page 71: Complete Parts List

    Chapter 10 Complete Parts List LCD TV 42" LE42Z300R3D_LC420EUG-RDF1-7R1 (CN) Child Level Parent P/N Child P/N Specification Circuit Number P/N Seq T42CNHAB2RF1.300R3D1 - 364213620300 SET ASS'Y LE42Z300R3D_LC420EUG-RDF1 (Haier-CN) 364213620300 026400000010 AC INLET 33AB4(SWITCH 4PIN)/ST58(AC 2PIN)+A3963-3 340/420mm 364213620300 033510064663 SPK 10W 6ohm 630*870mm (L12033-0011) r3.0 LF 364213620300 033510064664 SPK 10W 6ohm 660*900mm (L12033-0041) r4.0 for Haier 42""...
  • Page 72 Child Level Parent P/N Child P/N Specification Circuit Number P/N Seq 180102351010 194715007860 CR SPONGE(?30*?15*2.5t)(BLK) 364213620300 194712000311 ACETATE CLOTH TAPE 27*75mm 364213620300 194712000401 ACETATE CLOTH TAPE 20*45mm 364213620300 194712000461 ACETATE CLOTH TAPE 27*90mm 364213620300 194712007650 NON WOVEN TAPE(TESA 60980/350*25*0.4t) 364213620300 194718000800 GASKET BLOCK(13W*5H*15L mm),773FRGT(KLV-15SP2) 364213620300...
  • Page 73 LED-FB 24VA VLED NTC1 D800A D800B 5.1VSB R309 12.6V VFAULT 5.1VSB VFAULT w w w . m a 1 63.c o m u 5 [ P b € g / • D e ™ • Q NTC2 CN101 L801 FB801 D801 J803 R311...
  • Page 74 SSTCMP_M Q719 R755 BL_ON/OFF VFAULT R705 Q701 R711 w w w . m a 1 63.c o m u 5 [ P b € g / • D e ™ • Q CN202 LED-FB VREF4 R754 VLED 12.6V STATUS R706 IC701 C719 R714...
