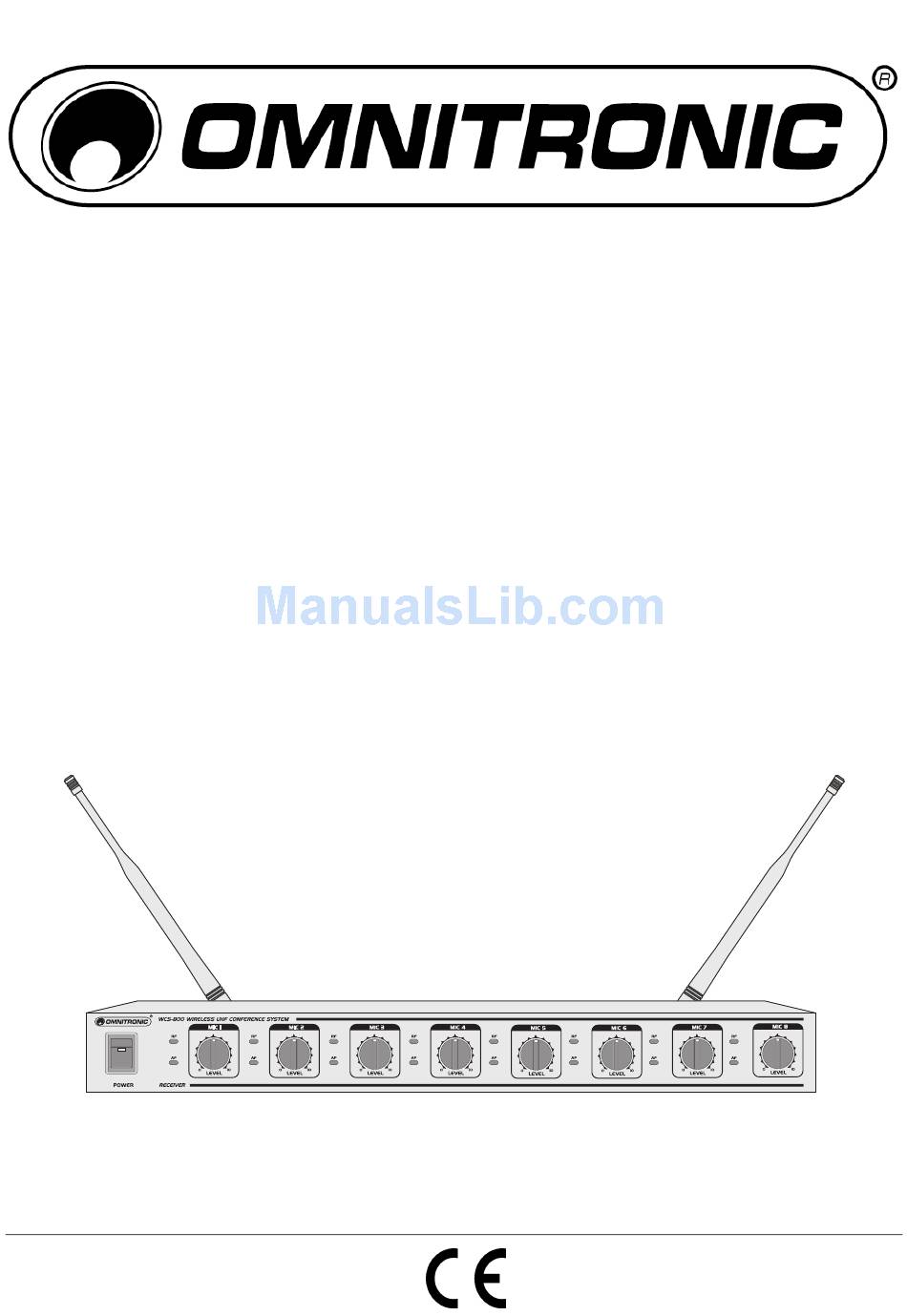

Page 1: User Manual
BEDIENUNGSANLEITUNG USER MANUAL WCS-800 Conference System © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited! -
Page 2: Table Of Contents
80800001 This user manual is valid for the article number: 80800001 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/19 00036921.DOC, Version 1.1... - Page 3 3/19 00036921.DOC, Version 1.1...
-
Page 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für das OMNITRONIC Konferenzsystem WC-800 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Page 5: Bestimmungsgemäße Verwendung
Explosionsgefahr. 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Das OMNITRONIC Konferenzsystem WC-800 besteht aus acht Sprechstellen mit eingebautem Sender, die zur drahtlosen Signalübertragung an die Empfangseinheit dienen. Das System arbeitet im UHF- Bereich 863,500 - 864,500 MHz. Die Übertragungsreichweite beträgt ca. 40 m und hängt von den örtlichen Gegebenheiten ab. -
Page 6: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG 4.1 Features 8-Kanal UHF-Drahtlos-Konferenzsystem • Set bestehend aus stationärer Empfangseinheit und 8 Sprechstellen mit eingebautem Sender • Empfänger: • Diversity-System mit zwei abnehmbaren Antennen (BNC-Anschluss) • Betrieb im störungsarmen UHF-Bereich (863-865 MHz) • 8 Kanäle mit separatem Lautstärkeregler und LEDs für Träger- und Audiosignal •... - Page 7 4.3 Bedienelemente Die Bedienelemente sind für alle Kanäle identisch. Empfangsantennen Lautstärkeregler Empfangen das Sendesignal der Sender. Der Empfänger Regelt das Ausgangssignal des jeweiligen Kanals an den arbeitet mit Diversity-Technik, d.h. er schaltet auto- rückseitigen Ausgängen. matisch auf die Antenne mit der besten Signalqualität um. RF-Indikator Netzschalter mit Betriebsanzeige Leuchtet bei Empfang des Funksignals vom Sender.
- Page 8 Schwanenhalsmikrofon mit Leuchtring Batteriefach Der Leuchtring leuchtet auf, wenn die Sprechstelle Entfernen Sie die Abdeckung um verbrauchte Batterien eingeschaltet ist. zu ersetzen. An/Aus-Schalter Schaltet den Sender ein- oder aus. 8/19 00036921.DOC, Version 1.1...
-
Page 9: Inbetriebnahme
5. INBETRIEBNAHME 5.1 Rackinstallation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in ein 19"-Rack (483 mm) werden 1 HE benötigt. Schrauben Sie die beiden beiliegenden Montagewinkel links und rechts am Empfängergehäuse an. Das Gerät kann mit vier Schrauben M6 im Rack befestigt werden. Achten Sie bei der Standortwahl des Geräts darauf, dass um das Gerät herum genügend Abstand zu anderen Geräten vorhanden ist bzw. -
Page 10: Bedienung
5.3 Batteriewechsel 10/19 00036921.DOC, Version 1.1... -
Page 11: Reinigung Und Wartung
7. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Page 12: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC conference system WC-800. If you follow the instructions given in this manual, we can assure you that you will enjoy this set for many years. -
Page 13: Operating Determinations
Any damages caused by liquids having entered the device are not subject to warranty! 3. OPERATING DETERMINATIONS The OMNITRONIC conference system WC-800 consists of eight microphones with built-in transmitter which serve for wireless signal transmission to the receiving unit. The system operates in the range of 863.500 - 864.500 MHz. -
Page 14: Description Of The Devices
4. DESCRIPTION OF THE DEVICES 4.1 Features 8-channel UHF wireless conference system • Set includes receiver and 8 microphones with built-in transmitter • Receiver: • Diversity system with two removable antennas (BNC connection) • Operation in the low-interference UHF-band (863-865 MHz) •... - Page 15 4.3 Operating elements The operating elements are identical for all eight receiving channels. Reception antennas Volume control Pick up the transmission signal of the transmitters. The Volume control for the audio signal of the respective receiving unit operates in diversity technique, i. e. it auto- channel at the rear outputs.
- Page 16 Gooseneck with illuminated lightring Battery compartment The lightring illuminates when the transmitter is powered Remove the cover to replace discharged batteries. On/off switch Switches the transmitter on and off. 16/19 00036921.DOC, Version 1.1...
-
Page 17: Setting Into Operation
5. SETTING INTO OPERATION 5.1 Rack installation Install the receiver on a plane surface or in your rack. For 19" (483 mm) rack installation, 1 unit is required. Screw on the two supplied mounting brackets at the left and right sides of the receiver housing. You can fix the unit with four screws M6 in the rack. - Page 18 5.2 Battery change 18/19 00036921.DOC, Version 1.1...
-
Page 19: Operation
7. CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the devices. Maintenance and service operations are only to be carried out by authorized dealers.
