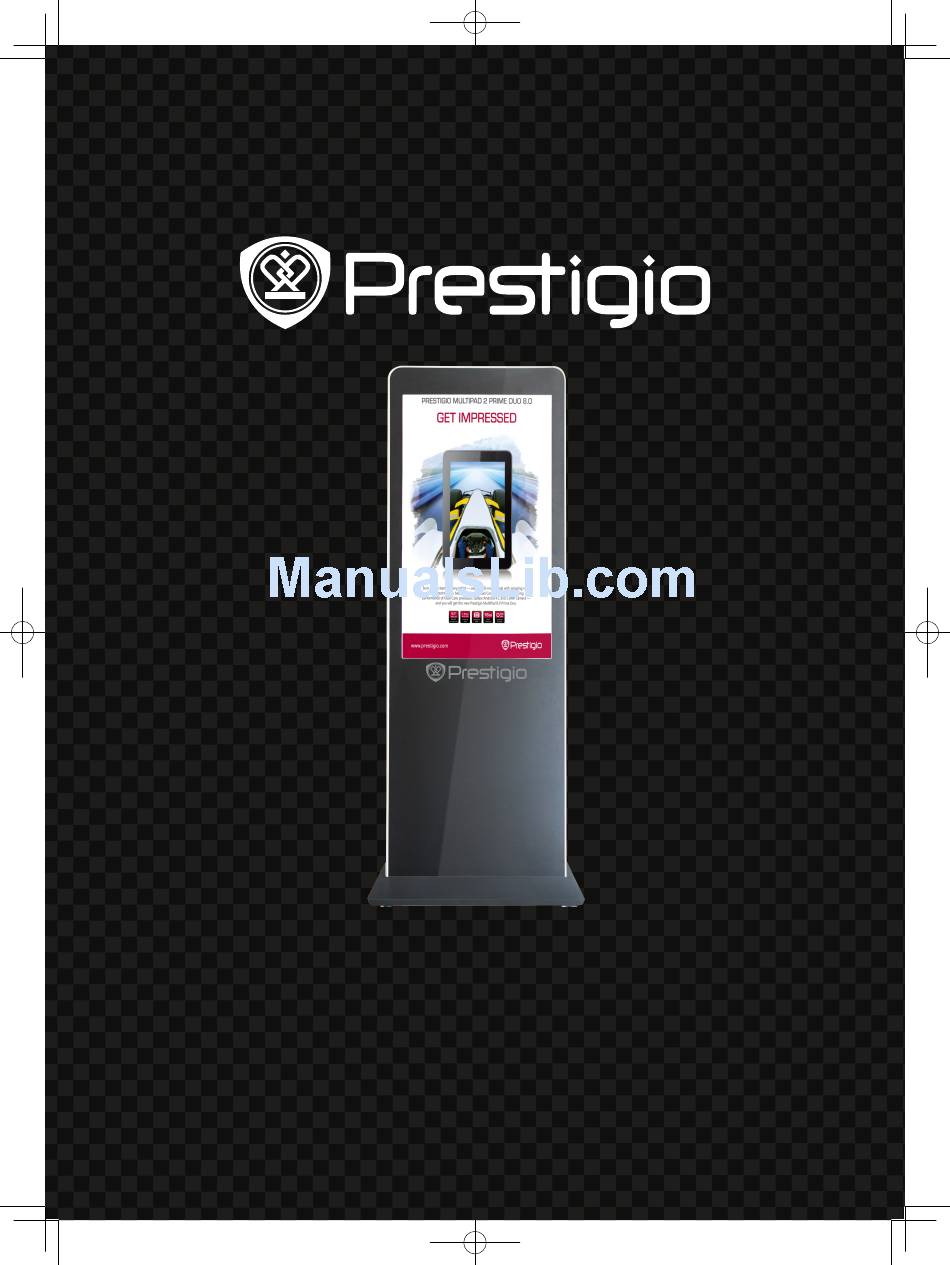

- Page 1 Prestigio Digital Signage PDSIZ42SWN0P / PDSIZ42SWT6P Quick Guide Version 1.0...
-
Page 3: Table Of Contents
Contents 1. Safety warning ..................1 2. Open package ..................3 3. ON/OFF of the machine ................4 4. Connecting ..................... 5 5. Remote control ..................6 6. Software ....................10 7. Maintenance ..................12 8. Technical specifications ................13... -
Page 4: Safety Warning
Quick Start Guide Prestigio Digital Signage 1. Safety warning Placement • Do not put the machine at the place which is unstable and easy to tilt. • Do not put the machine under direct sunshine, or close to electric heater, or other heat sources or strong light source. • Do not put the machine close to strong radioactive equipment. • Do not put the machine at the place which is humid or wetted with liquid drops. • Do not insert anything in the machine. • Do not put heavy objects on the machine. Power supply • Please check and make sure that the power voltage value on the nameplate conforms to that of main power supply. • Please pull out the power line and aerial plug in thunderstorm and lightning weather. • Please use special purpose power line. Do not modify or extend the power line. • Please avoid physical or mechanical damages to power line. • Please check and make sure that the grounding line of AC power is connected. Screen • Do not use a hard or sharp object instead of the writing pen to write on the screen. • When the screen needs cleaning, please unplug the power line first. • Please choose dry soft clean wiper to clean the screen. • Do not clean the machine with water of spray type detergent. • Please contact the service center to clean the interior parts of the machine. • Do not display images with high brightness on the screen. View distance • The optimal view distance is 5-7 times of the diagonal length of the screen. • The optimal view angle is within 175 degrees from the top or the bottom and the right or the left of the screen. Temperature • Do not place the machine near the electric radiator or heating unit. • When moving the machine from low temperature area to high temperature area, in order to make internal condensation sufficiently diffusing, please place for a period of time and then connect electricity to turn on. - Page 5 Quick Start Guide Prestigio Digital Signage Humidity • Do not expose the machine in the rain, wet, or places near the water. • Please make sure indoor dry and cool, machine normal working humidity is 10 ~ 90%, storage humidity is 10 ~ 95%. Ventilation • Please keep the machine at the ventilated place to ensure sound thermal dissipation. • Make sure that there are ventilation spaces of over 10 centimeters at the right, left and back of the machine and over 20 centimeters at its top. Standby • The on-off key on the side of the machine can only keep the machine in a standby state. Battery • The used battery of the machine shall be handled and recycled correctly. • Do not allow children to touch the battery. Do not put the battery into water lest a danger may occur. EN - 2...
-
Page 6: Open Package
Quick Start Guide Prestigio Digital Signage 2. Open package Check parts: Fix Card, Quick Use Guide, Qualified Certification, Remote Control, Power Cord, Touch Pen(choose), DVD, Batteries Fix Card, Quick Use Guide, Touch Pen(choose) Batteries Qualified Certification Remote Control Power Cord DVD EN - 3... -
Page 7: On/Off Of The Machine
Quick Start Guide Prestigio Digital Signage 3. ON/OFF of the machine Startup 1. Use the key to turn open the door on the left back of the machine. 2. Plug the power line in the power socket of the ma- chine. -
Page 8: Connecting
Quick Start Guide Prestigio Digital Signage 4. Connecting For the number and type of the equipment port, please refer to the actual product. The input source as follows is used just for example. HDMI signal output HDMI line Displayer Network signal input Network cable Router and other network signal output USB input USB line USB equipment Microphone signal input Audio line Microphone Audio line VGA signal output Projector/Displayer VGA line DP signal output Display port line Display port Displayer EN - 5... -
Page 9: Remote Control
Quick Start Guide Prestigio Digital Signage 5. Remote control Note: the remote control can only be used during maintenance and commissioning of machine; the remote control cannot be used in the normal states. EN - 6... - Page 10 Quick Start Guide Prestigio Digital Signage Remote Control Buttons' Function Description Item Description • Press to POWER ON/OFF; Extended press 5s to shut down. • Mute ON/OFF. SLEEP • Set the sleep time. DISPLAY • Display the information of the current source. P.MODE • Picture mode selection. S.MODE • Sound Mode selection. Numeric button • TV channel numeric input button. -/--, ALT+TAB • TV channel switch button; Internal PC programs window switch button. • TV numeric input button. • Return to previous channel; Internal PC programs , ALT+F4 window close button. INPUT • Source selected button. MENU • Menu display, input source selection. RESET+ASPECT • Lengthways press 3 reset touch frames under the PC, HDMI, VGA source; Adjust the picture ratio.
- Page 11 Quick Start Guide Prestigio Digital Signage • Direction button, press to down. ENTER • Enter button, press to select status. • Startup the writing software; Fast to choose the writing , D.USB pen. DVD function button; USB source in DVD mode. ESC/EXIT, D.SETUP • ESC/EXIT button, Press to exit current status; DVD menu button. • Digital program guide. FAV, SPACE • Favorite channel, Space buttony. • Channel add and subtract. CH.+, CH.- VOL+, VOL- • Volume increase and decrease. • Teletext display\overlay\close button. • F1 Function button; Fast reverse. • Teletext conceal button. • F2 Function button; Fast forward. • Teletext index button. • F3 Function button; Play/Pause. • Teletext zoom in button. • F4 Function button; Previous. • Teletext lock button. • F5 Function button; Next. • Teletext sub-page button. • F6 Function button; Stop. • Display the concealed teletext button. • F7 Function button. F7/ANGLE • DVD Multi picture button.
- Page 12 Quick Start Guide Prestigio Digital Signage NICAM • Nicam button. F11/AUDIO • F11 Function button. • Audio channel select. AUTO • Auto adjust the picture button. F12/REPEAT • F12 Function button. • Set the repeat mode for DVD. EN - 9...
-
Page 13: Software
Quick Start Guide Prestigio Digital Signage 6. Software Editor User Guide 1. When SeewoMedia installation is finished, double click the SeewoM- edia icon on the desktop or select SeewoMedia from the Programs drop-down list in Start menu to start SeewoMedia Editor Application software. 2. Click Login By Offline to login to the software and enter to the interface of editing pro- gram, as shown in Figure 2-1. Fig. 2-1 Main Interface The program editing steps as follows: 1. Edit template. Click Select Template > Create to enter the select template interface. • Create area. Click Area bottom, hold the left Area mouse button, drag from the top left corner to the lower right corner, and it can create an area; • Background image. Click Background button to set the background image; • Cut area. Click Cut area to select one or more areas to cut; • Merge area. Click Combine Areas to merge multiple areas into one area; • Area equal division. Click Area Avg to divide the whole area into two equal parts according to screen size. The user can set numbers of lines and columns by himself, or... - Page 14 Quick Start Guide Prestigio Digital Signage • Lock. Click Lock to lock all area, newly-edited area will not move by mouse clicking when user is viewing; • Set template resolution. The default setting is 1280*720, the user can manually enter resolution size to adjust template resolution according to resolution of playing terminal screen; • Change area drawing panel size. Move mouse pointer to drawing area, area drawing panel can ne zoomed via mouse wheel or thumbnail toolbar on the top right corner. Mouse wheel scroll forward to zoom in, conversely zoom out; • Return. Click Return to exit the interface of editing template and return to edit program. 2. Apply Template. Click Select Template > Apply to open and apply the template. 3. Add Material. Select the material to add as required, and click Add to upload material to material list. 4. Apply Material. Select the desired type of added material, and select its category mate- rial, the user can add material to the corresponding region of the template as following four ways. (1). Select the required material, drag material to the corresponding area of template; (2). Select the required material, drag material to bottom side track; (3). Select the application material area, double-click the material to apply; (4). Select the application material area and the required material, and click the button Apply. 5. Set Material Property. Click applied material to set material playing properties on the light of software interface. 6. Export Program. After edited the program, plug the USB, click Export Program, and select the USB in the pop-up interface, click Open to export program.
-
Page 15: Maintenance
Quick Start Guide Prestigio Digital Signage 7. Maintenance Proper maintenance can prevent many failures in early stage; Regular careful cleaning can keep the brand new appearance of the machine. Please unplug the power line before cleaning and maintenance in case of electricity shock. Clean screen 1. Please evenly mix some fabric softener or detergent with warm water. 2. Please saturate a piece of soft cloth in the mixture above mentioned. 3. Take out the cloth and wring it to half dry and then clean the screen. 4. Repeat the procedures above. Attention: do not drop water into the machine while- cleaning it. Clean face frame Please choose dry, soft and non-fluff cloth to clean the face frame. Non-use of the machine for a long term If the machine is not used for a long term, please pull out the plug lest lightning or other power supply ripples damage the machine. EN - 12... -
Page 16: Technical Specifications
Quick Start Guide Prestigio Digital Signage 8. Technical specifications Model No. PDSIZ42SWN0P PDSIZ42SWT6P Diagonal Size 42" Resolution 1920:1080 Aspect Ratio 16:9 Active Display Area 930.24*523.26 (mm) Brightness 350 nit Viewing Angle 178° Response Time 6.5ms Colour 8bit/16.7 m Contrast Ratio 3000:1 Connectivity Input USB 2.0 HDMI Composite External Control RJ45 Mechanical Specification... - Page 17 Quick Start Guide Prestigio Digital Signage Protection Glass Tempered, 4 mm Housing Material Alualloy Color Black Packaging Carton box with foam Operation Operating 0°C - 40°C Temperature Humidity 10% - 80% Electrical Power Requirements 100V-240V AC 60/50Hz Power Consumption On Mode Average Power Consumption 150W (approx.) Stand-by (approx.) 0.58W Audio Build-in Speakers 10W x 2 Windows 7 Pro Processor Intel® Core i5, 3.3 GHz 500GB Integrated HD2500 Graphics...
- Page 19 Содержание 1. Предостережения ���������������������������������������������������������������������������������� 1 2. Распаковка ��������������������������������������������������������������������������������������������� 3 3. В ключение/выключение устройства ���������������������������������������������������� 4 4. Подключение ���������������������������������������������������������������������������������������� 5 5. Дистанционное управление ����������������������������������������������������������������� 6 6. Программное обеспечение ����������������������������������������������������������������� 10 7. Т ехническое бслуживание ������������������������������������������������������������������ 13 8. Технические характеристики ��������������������������������������������������������������� 14...
-
Page 20: Предостережения
Краткое руководство пользователя Цифровая вывеска Prestigio 1. Предостережения Размещение • Не устанавливайте устройство на нестабильную поверхность, которую легко перевернуть. • Не устанавливайте устройство под прямым воздействием солнечных лучей или вблизи электрических обогревателей, а также вблизи прочих источников теплового и сильного светового излучения. • Не устанавливайте устройство вблизи оборудования с мощным радиоактивным излучением. • Не устанавливайте устройство в места повышенной влажности и места, где на устройство может попасть влага. • Не помещайте инородные предметы в устройство. • Не ставьте тяжелые предметы на устройство. Источник питания • Убедитесь в том, что значение напряжения питания на заводской табличке соответствует источнику питания. • В случае грозы и молнии отключите кабель электропитания от розетки и извлеките штекер антенны. • Используйте кабель электропитания специального назначения. Не изменяйте и не удлиняйте линию электросети. • Избегайте физических и механических повреждений линии электросети. • Убедитесь в том, что провод заземления питания переменного тока был подключен. Экран • Для использования элементов управления экрана запрещается использовать твердые или острые предметы вместо стилуса. • Перед очисткой экрана отключите устройство от питания. • Для очистки экрана используйте только сухую и мягкую ткань. • Для очистки устройства не используйте воду или распыляемые чистящие средства. • Для очистки внутренних составляющих устройства обратитесь в центр обслуживания. • Не используйте устройства для отображений изображения на высокой яркости. Расстояние обзора... - Page 21 Краткое руководство пользователя Цифровая вывеска Prestigio Температура • Не устанавливайте устройство вблизи электронных обогревателей и отопительных установок. • При перемещении устройства из места с низкой температурой в место с высокой температурой, в целях обеспечения достаточной диффузии внутренней конденсации, необходимо подождать некоторое время перед включением устройства. • Диапазон температуры для безопасной эксплуатации устройства составляет 0~40 ℃, температура хранения составляет - 20~60 ℃. Влажность • Не используйте устройство под дождем и избегайте попадания воды в устройство, не устанавливайте устройство вблизи воды. • Помещение эксплуатации должно быть сухим и прохладным, диапазон влажности для безопасной эксплуатации составляет 10~90 %, диапазон влажности хранения составляет 10~95 %. Вентиляция • В целях обеспечения достаточного теплоотвода устанавливайте устройство в хорошо проветриваемом помещении. • Обеспечьте достаточное для вентиляции пространство вокруг устройства по рекомендуемым значениям: слева, справа и сзади > 10 сантиметров, сверху > 20 сантиметров. Режим ожидания • Кнопка включения/выключения сбоку устройства может только переводить устройство в режим ожидания. Аккумуляторная батарея • Отработанный элемент питания устройства необходимо переработать надлежащим образом. • Не позволяйте детям прикасаться к аккумуляторной батарее. В целях соблюдения безопасности не помещайте аккумуляторную батарею в воду. RU - 2...
-
Page 22: Распаковка
Краткое руководство пользователя Цифровая вывеска Prestigio 2. Распаковка Проверьте наличие всех комплектующих: гарантийный талон, краткое руководство пользователя, утвержденная сертификация, пульт дистанционного управления, кабель электропитания, стилус (по выбору), DVD, батарейки Гарантийный талон, Стилус (по выбору) Батарейки краткое руководство пользователя, утвержденная сертификация Пульт дистанционного Шнур электропитания DVD управления RU - 3... -
Page 23: В Ключение/Выключение Устройства
Краткое руководство пользователя Цифровая вывеска Prestigio 3. В ключение/выключение устройства Запуск 1. Откройте дверцу с задней левой стороны устройства с помощью ключа. 2. Подключите кабель электропитания устройства к розетке. 3. Подключите к питанию с помощью кабеля силовой сети для включения. -
Page 24: Подключение
Краткое руководство пользователя Цифровая вывеска Prestigio 4. Подключение См. номера и типы разъемов на самом устройстве. Следующий источник сигнала приведен в качестве примера. HDMI выход сигнала линия HDMI Устройство отображения Сеть вывод сигнала Сетевой кабель Маршрутизатор и прочие источники сетевого сигнала Вход USB канал USB оборудование USB Вход аудиосигнала Звуковой канал микрофона Звуковой канал Выход сигнала VGA для проектора/устройства отображения Канал VGA Выход сигнала DP Линия порта отображения порта отображения Устройство отображения RU - 5... -
Page 25: Дистанционное Управление
Краткое руководство пользователя Цифровая вывеска Prestigio 5. Дистанционное управление Примечание: дистанционное управление может быть использовано только во время технического обслуживания и ввода устройства в эксплуатацию. В нормальных условиях эксплуатации дистанционное управление недоступно. RU - 6... - Page 26 Краткое руководство пользователя Цифровая вывеска Prestigio Описание функций кнопок дистанционного управления Номер Пункт Описание • Нажимайте кнопку ВКЛ/ВЫКЛ. Удерживайте 5 секунд для отключения. • ВКЛ/ВЫКЛ режима «без звука». SLEEP (отключение дисплея) • Установку времени отключения дисплея. DISPLAY (отображение) • Отображение информации о текущем источнике. P.MODE • Выбор режима изображения. (режим изображения) S.MODE (режим звука) • Выбор режима звука. Цифровые кнопки • Кнопки ввода телевизионного канала. -/--, ALT+TAB • Кнопка переключения телевизионного канала. Кнопка переключения окна приложений встроенного ПК. • Ввод телевизионного канала. • Возвращение к предыдущему каналу; , ALT+F4 кнопка закрытия окна приложения встроенного ПК. INPUT (вход) • Кнопка выбора канала.
- Page 27 Краткое руководство пользователя Цифровая вывеска Prestigio BLUE (синяя)+BACKSPACE • Кнопка источника телевизионного сигнала; кнопка «backspace» встроенного ПК. • Кнопка Windows встроенного ПК, кнопка , D.MENU функции DVD, возвращение в меню. • Кнопка меню встроенного ПК, кнопка , D.TITLE функции DVD, возвращение в меню. • Кнопка системы управления, нажмите для перехода вверх. • Кнопка системы управления, нажмите для перехода влево. • Кнопка системы управления, нажмите для перехода вправо. • Кнопка системы управления, нажмите для перехода вниз. ENTER (ввод) • Кнопка ввода, нажмите для выбора позиции. • Запуск записывающего программного , D.USB обеспечения, быстрый выбор стилуса. Кнопка функции DVD; в режиме DVD источник USB. ESC/EXIT (выход), D.SETUP • Кнопка ESC/EXIT (выход), нажмите для (настройка DVD) выхода; кнопка меню DVD. • Электронный программный гид. FAV, SPACE • Избранный канал, кнопка пробел. • Переключение канала.
- Page 28 Краткое руководство пользователя Цифровая вывеска Prestigio • Увеличение размера телетекста. • Функциональная кнопка F4; Предыдущий. • Блокировка телетекста. • Функциональная кнопка F5; Следующий. • Подстраницы телетекста. • Функциональная кнопка F6; Стоп. • Отображение скрытого телетекста. • Функциональная кнопка F7. F7/ANGLE • Кнопка DVD «Multi picture». SUBTITLE • Субтитры DVD и цифрового ТВ. • Функциональная кнопка F8. • Кнопка записи цифрового ТВ. • Функциональная кнопка F9. • Открыть/закрыть DVD. RADIO • Кнопка цифрового радио. F10/GOTO • Функциональная кнопка F10.
-
Page 29: Программное Обеспечение
Краткое руководство пользователя Цифровая вывеска Prestigio 6. Программное обеспечение Руководство пользователя редактора 1. После завершения установки SeewoMedia щелкните два раза левой кнопки мыши по значку на рабочем столе или выберите SeewoMedia из раскрывающегося меню Пуск для запуска приложения SeewoMedia Editor. 2. Нажмите Login By Offline, чтобы войти в программное обеспечение и перейдите к интерфейсу редактора, как показано на изображении 2-1. Рис. 2- 1 Основной интерфейс Редактирование в программе выполняется с помощью следующих этапов: 1. Редактирование шаблона. Нажмите Select Template (выбрать шаблон) > Create (создать), чтобы перейти к интерфейсу шаблонов. • Создать область. Нажмите кнопку Area (область), затем удерживая левую кнопку мыши перетащите из верхнего левого угла в нижний правый угол и будет создана область; • Фоновое изображение. Нажмите кнопку Background (фон), чтобы задать фоновое изображение;... - Page 30 Краткое руководство пользователя Цифровая вывеска Prestigio областей), чтобы разделить область на две равные части в соответствии с размером экрана. Пользователь может задать номера линий и колонок самостоятельно или использовать автоматическую нумерацию линий и колонок в зависимости от номера области. • Открыть. Нажмите кнопку Open (открыть), чтобы открыть сохраненный шаблон или копировать из другой позиции; • Сохранить. Нажмите кнопку Save (сохранить), введите название шаблона и нажмите ОК, чтобы сохранить шаблон. Нажмите Close (закрыть), чтобы закрыть окно редактирования шаблона без сохранения; • Новый. Нажмите New (новый), чтобы создать новый шаблон; • Блокировать. Нажмите Lock (блокировать), чтобы заблокировать всю область. Вновь добавленную область нельзя будет переместить левой кнопкой мыши при просмотре; • Изменить разрешение шаблона. Разрешение по умолчанию 1280*720. Пользователь может ввести разрешение вручную для изменения разрешения в соответствии с разрешением экрана проигрывающего терминала; • Изменить размер редактирования области. Переместите курсор мыши в область редактирования области и поворачивайте колесо мыши, чтобы приблизить или отдалить область редактирования. Для этой цели также можно использовать панель эскизов. Поворачивайте колесо мыши от себя для приближений и на себя - для отдаления; • Назад. Нажмите кнопку Return (назад), чтобы выйти из интерфейса редактирования шаблонов и вернуться к окну редактора. 2. Применение шаблона. Нажмите Select Template (Выбрать шаблон) > Применить (Apply), чтобы применить шаблон. 3. Добавление материала. Выберите материал для добавления и загрузите материал в список материалов. 4. Применение материала. Выберите тип добавленного материала и выберите материал категории. У пользователя есть четыре способа добавления материала в соответствующий регион шаблона.
- Page 31 Краткое руководство пользователя Цифровая вывеска Prestigio 6. Экспортирование программы. После завершения редактирования программы подсоедините USB-носитель и нажмите Export Program (экспорт программы), выберите USB с помощью всплывающего интерфейса и нажмите Open (открыть), чтобы экспортировать программу. Руководство пользователя проигрывателя 1. Запустите клиент проигрывателя и подключите USB-носитель с сохраненной программой, загрузка и проигрывание начнется автоматически. 2. Чтобы открыть интерфейс конфигурации устройства введите пароль в нижнем правом угле проигрывателя (пароль по умолчанию - 1234). Доступная для щелчков мыши область правого угла интерфейса равна 100 * 100 пикселей. Чтобы закрыть клиент проигрывателя нажмите кнопку Exit (закрыть). RU - 12...
-
Page 32: Техническое Бслуживание
Краткое руководство пользователя Цифровая вывеска Prestigio 7. Техническое бслуживание Надлежащее техническое обслуживание может предотвратить больше количество неисправностей на ранней стадии эксплуатации. Регулярная и тщательная очистка поможет сохранить привлекательный вид устройства. В целях избежания поражения электрическим током отключайте устройство от сети для очистки и проведения работ по техническому обслуживанию. Очистка экрана 1. Равномерно смешайте немного кондиционера для белья или моющего средства с теплой водой. 2. Пропитайте кусочек мягкой ткани вышеупомянутым веществом. 3. Хорошо выжмите ткань и протрите экран. 4. Повторяйте вышеуказанную процедуру. Внимание: избегайте попадания воды в устройство при очистке. Очистка лицевой рамы Для очистки лицевой рамы используйте сухую, мягкую ткань без ворсинок. Неиспользование устройства в течение длительного срока Если устройство не используется в течение длительного срока, отключайте устройство от розетки, чтобы избежать повреждения, которые могут повредить устройство. RU - 13... -
Page 33: Технические Характеристики
Краткое руководство пользователя Цифровая вывеска Prestigio 8. Технические характеристики Модель PDSIZ42SWN0P PDSIZ42SWT6P Размер диагонали 42" Разрешение 1920:1080 Соотношение сторон 16:9 Размер дисплея (мм) 930.24*523.26 Яркость 350 nit Угол обзора 178° Время отклика, мс 6.5ms Цветность 8bit/16.7 млн Контрастность 3000:1 Интерфейсы USB 2.0 HDMI Composite Внешний контроллер RJ45 Технические характеристики Размеры (мм) Размер устройства без основы (ШxГxВ), 644*45*1816 644*57.2*1816... - Page 34 Краткое руководство пользователя Цифровая вывеска Prestigio Цвет Черный Упаковка Картон Условия работы Температурные 0°C - 40°C условия Влажность 10% - 80% Электричество Требования к сети 100V-240V AC 60/50Hz Энергопотребление Включенный режим 150 Вт (приблиз.) Режим ожидания 0.58 Вт (приблиз.) Аудио Встроенные колонки 10 Вт x 2 ПК Операционная Windows 7 Pro система Процессор Intel® Core i5, 3.3 GHz Оперативная память HDD-диск 500GB Интегрированный HD2500 Графика...
