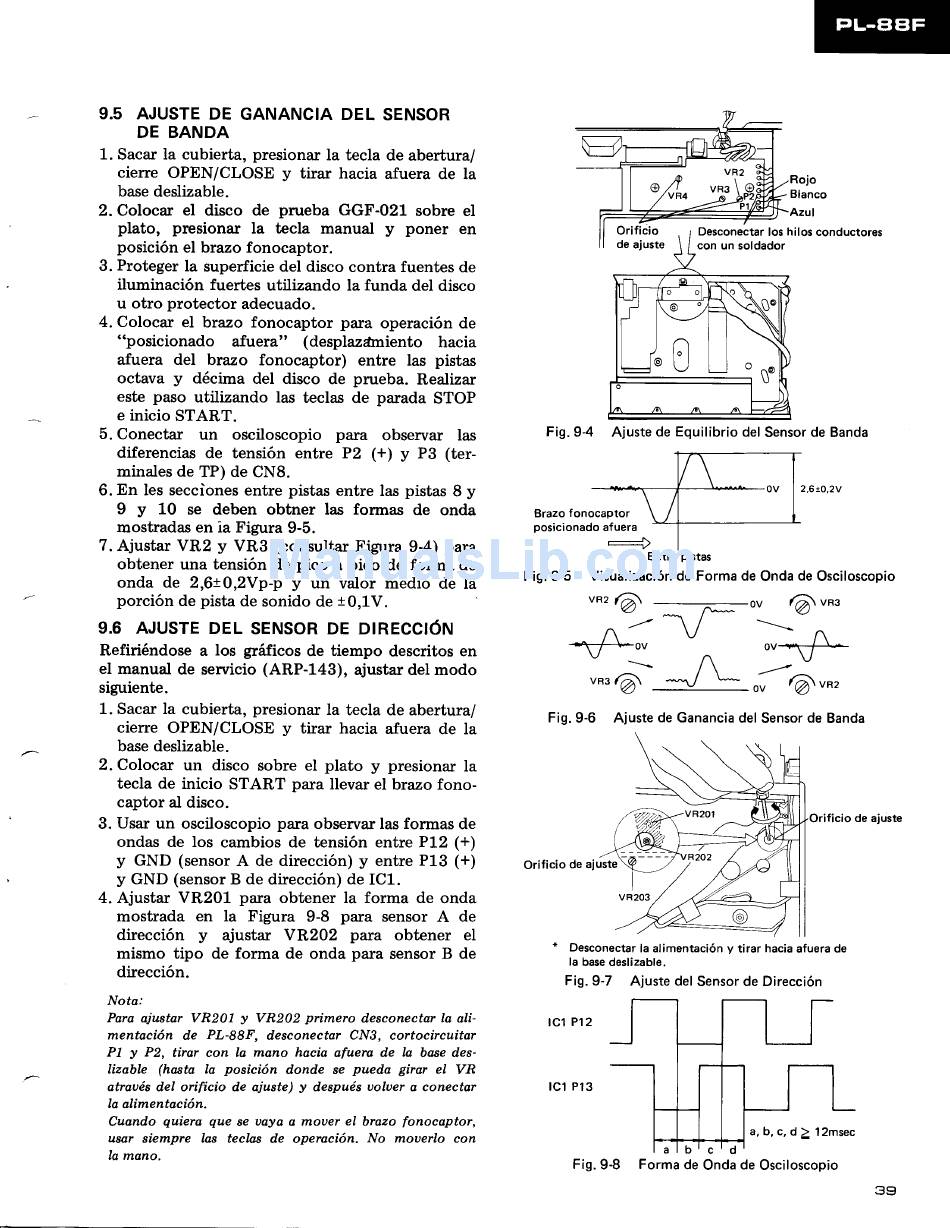

9.5 AJUSTE DE GANANCIA DEL SENSOR
DE BANDA
1. Sacar la cubierta, presionar la tecla de abertura/
cierre OPEN/CLOSE y tirar hacia afuera de la
base deslizable.
2. Colocar el disco de prueba GGF-021 sobre el
plato, presionar la tecla manual y poner en
posici6n el brazo fonocaptor.
3. Proteger la superficie del disco contra fuentes de
iluminaci6n fuertes utilizando la funda del disco
u otro protector adecuado.
4. Colocar el brazo fonocaptor para operaci6n de
"posicionado
afuera"
(desplaz*niento
hacia
afuera del brazo fonocaptor) entre las pistas
octava y d6cima del disco de prueba. Realizar
este paso utilizando las teclas de parada STOP
e inicio START.
5. Conectar un osciloscopio para observar las
diferencias de tensi6n entre P2 (+) y P3 (ter-
minales de TP) de CN8.
6. En les secciones entre pistas entre las pistas 8 y
9 y 10 se deben obtner las formas de onda
mostradas en ia Figura 9-5.
7. Ajustar VR2 y VRB (consultar Figura g-4) para
obtener una tensi6n de pico a pico de forma de
onda de 2,6!O,2Vp-p y un valor medio de la
porci6n de pista de sonido de tg,1Y.
9.6 AJUSTE DEL SENSOR DE DIRECCIoN
Refiri6ndose a los gr6ficos de tiempo descritos en
eI manual de seruicio (ARP-143), ajustar del modo
siguiente.
1. Sacar la cubierta, presionar la tecla de abertura/
cierre OPEN/CLOSE y tirar hacia afuera de la
base deslizable.
2. Colocar un disco sobre el plato y presionar la
tecla de inicio START para llevar el brazo fono-
captor al disco.
3. Usar un osciloscopio para observar las forrnas de
ondas de los cambios de tensi6n entre P12 (+)
y GND (sensor A de direcci6n) y entre P13 (+)
y GND (sensor B de direcci6n) de IC1.
4. Ajustar VR201 para obtener la forma de onda
mostrada en la Figura 9-8 para sensor A de
direcci6n
y ajustar VP"202 para obtener el
mismo tipo de forma de onda para sensor B de
direcci6n.
Nota:
Para ajustar VR201 y VR202 primero desconectar la ali-
mentaci6n de PL-88F, desconectar CN3, cortocircuitar
Pl y P2, tirar con la mano hacia afuera de la base des-
lizable
(hasta la posici6n donde se pueda girar el VR
atrauds del orificio de ajuste) y despu6s uoluer a conectar
la alimentaci6n.
Cuando quiera que se uaya a mouer el brazo fonocaptor,
usar siempre las teclas de operaci6n. No mouerlo con
la mano.
F i g . 9 - 4
Brazo fonocaptor
posicionado afuera
Entre pistas
F i g . 9 - 5 V i s u a l i z a c i 6 n d e F o r m a d e O n d a d e O s c i l o s c o p i o
f @ v a s
A
*^1J|
\*
Fig. 9-6 Ajuste de Ganancia del Sensor de Banda
Orificio de ajuste
Orificio de aiuste
*
Desconectar la alimentaci6n y tirar hacia afuera de
l a b a s e d e s l i z a b l e .
Fig. 9-7 Ajuste del Sensor de Direcci6n
tc1 P12
l c 1 P 1 3
vaz f@
A ' '
*Y*ou
u^" f6n
---t'-\
n
ou-+'v*
J"r6"^,
Desconectar los hilos conductores
con un soldador
Ajuste de Equilibrio del Sensor de Banda
a , b , c , d ) l 2 m s e c
Fig. 9-8 Forma de Onda de Osciloscopio
3 9
