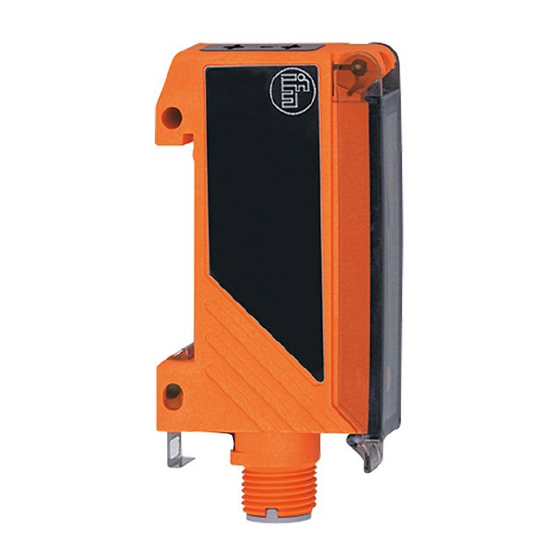

Summary of Contents for IFM Electronic OBF5xx

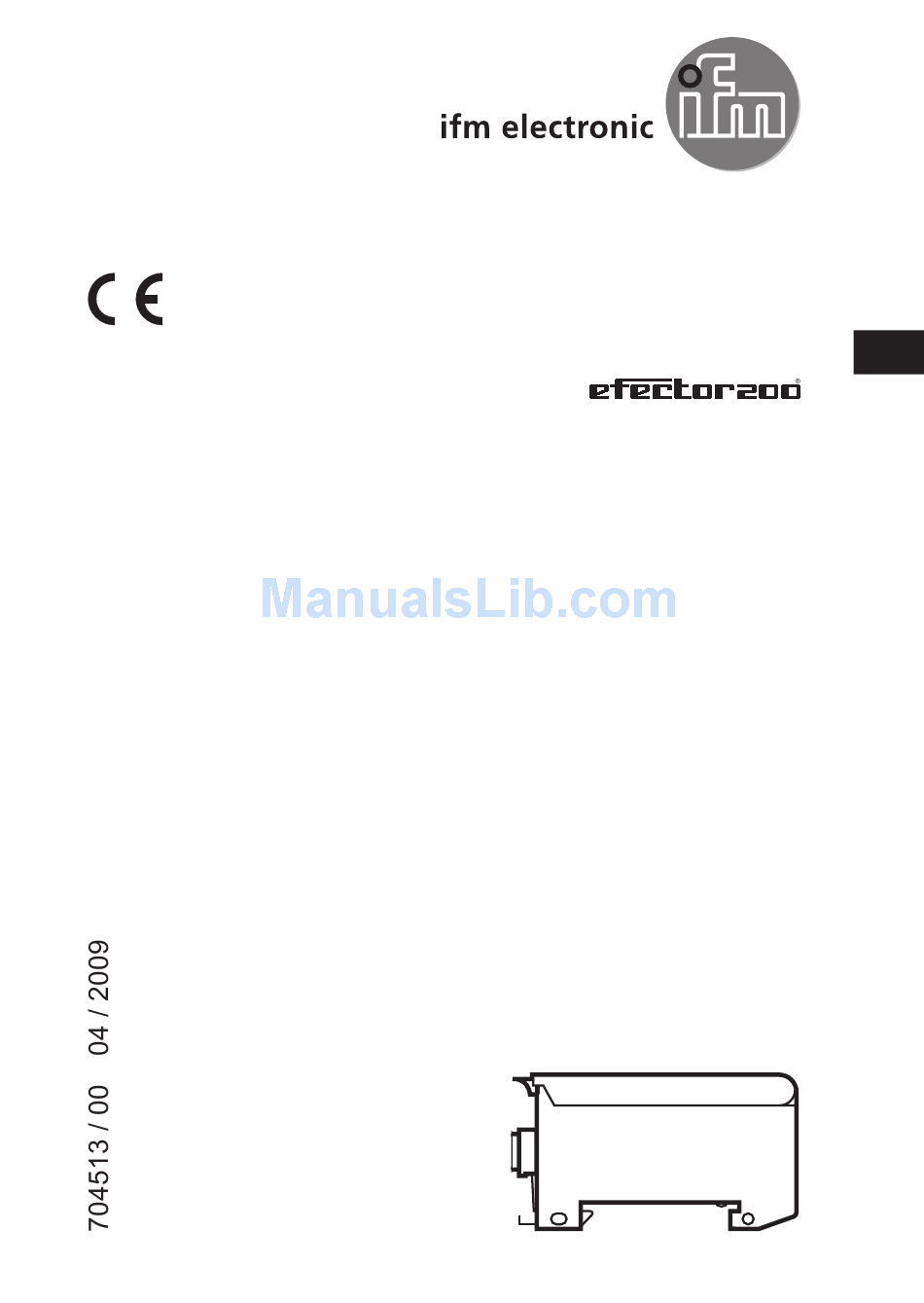

- Page 1 Operating instructions Switching amplifier for fibre optics OBF5xx...
-
Page 2: Table Of Contents
Contents 1 Preliminary note ���������������������������������������������������������������������������������������������������3 1�1 Symbols used ������������������������������������������������������������������������������������������������3 2 Functions and features ����������������������������������������������������������������������������������������3 2�1 Applications ���������������������������������������������������������������������������������������������������3 3 Installation������������������������������������������������������������������������������������������������������������3 3�1 Attaching the fibre optics �������������������������������������������������������������������������������4 4 Electrical connection ��������������������������������������������������������������������������������������������5 5 Operating and display elements ��������������������������������������������������������������������������6 6 Set-up ������������������������������������������������������������������������������������������������������������������6 7 Settings ����������������������������������������������������������������������������������������������������������������7 7�1 Automatic setting of the sensitivity �����������������������������������������������������������������7 7�1�1 The sensor is to switch when the object is detected ����������������������������7 7�1�2 The sensor is not to switch when the object is detected ����������������������8... -
Page 3: Preliminary Note
Preliminary note Symbols used ► Instruction > Reaction, result […] Designation of pushbuttons, buttons or indications → Cross-reference Important note Non-compliance can result in malfunctions or interference� Information Supplementary note� Functions and features The switching amplifier detects objects and materials without contact and indicates their presence by a switching signal�... -
Page 4: 3�1 Attaching The Fibre Optics
Attaching the fibre optics ► Loosen the screw (A)� � � ► Push the fibre optics into the sen- sor holes (B) until you feel a slight resistance (O-ring)� ► Push the fibre optics until the end stop (optic elements) and hold them�... -
Page 5: Electrical Connection
Electrical connection The unit must be connected by a qualified electrician� ► The national and international regulations for the installation of electri- cal equipment must be adhered to� ► Voltage supply according to EN 50178, SELV, PELV� ► Disconnect power� ►... -
Page 6: Operating And Display Elements
Operating and display elements Row of LEDs Excess gain in % (4 x LED green Input signal strength 1 x LED red) Pulse stretching in ms Automatic setting "OUT on" Programming but- Manual setting "+" ton [OUT on] Pulse stretching "+" 3: LED yellow Switching status 4 LED green... -
Page 7: Settings
Settings Automatic setting of the sensitivity 7.1.1 The sensor is to switch when the object is detected Diffuse reflection optics (FT-11) ► Position the object� ► Press [OUT on] for > 2 s to < 6 s� > The sensitivity is set to the object� >... -
Page 8: 7�1�2 The Sensor Is Not To Switch When The Object Is Detected
► Remove the object. transmitter receiver ► Press [OUT off]. > The sensitivity is set without object. > The green LED lights, the yellow LED indicates the switching status. > The programming is finished. 7.1.2 The sensor is not to switch when the object is detected ►... -
Page 9: 7�3 Setting Of Maximum Sensitivity
Modify the switching threshold ► Press [OUT off] to reduce the switching threshold� ► Press [OUT on] to increase the switching threshold� Fast forward by keeping the button pressed� Exit setting ► Press [OUT on] + [OUT off] simultaneously� > The unit changes to the normal operating mode�... -
Page 10: 7�4 Setting Of The Pulse Stretching
Setting of the pulse stretching The length of the output signal can be adjusted� If the object does not stay in the detection zone long enough, it is possible to stretch the pulse time� ► Press [OUT on] for > 6 s to < 20 s� >... -
Page 11: 7�5 Electronic Lock
Timeout If no button is pressed for 15 min during the setting procedure, the unit changes to the normal operating mode� Electronic lock The unit can be locked electronically to prevent unauthorised setting� On delivery the unit is not locked� Locking / unlocking ►... -
Page 12: 8�2 Fault Indications
Fault indications Display Cause � ��� LED yellow flashes at ��� 2 Hz� ��� Internal fault ��� LED green is off� �� Row of LEDs is off� ��� �� � ��� LED yellow flashes at Timeout: ��� 8 Hz� ��� Max�...
