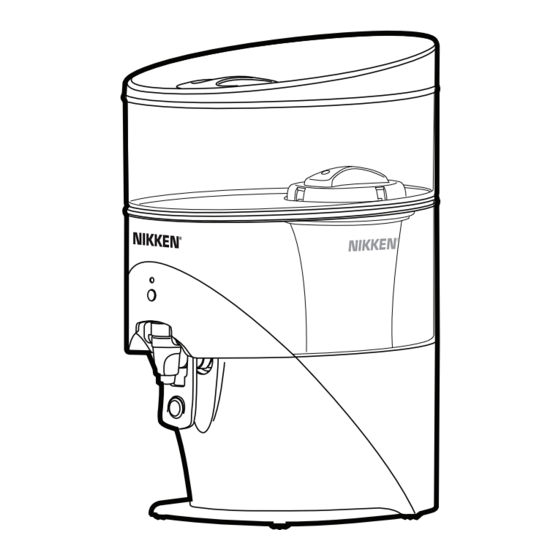

Nikken PIMAG WATERFALL Operating Manual

Gravity water system

Hide thumbs Also See for PIMAG WATERFALL:

Operating manual (22 pages)

Manual (25 pages)

Table Of Contents

Table of Contents

Specifications
Assembly Instructions
Setting the Filter Monitor
Installing and Replacing Battery
Refilling the Tank
Component Replacement
Troubleshooting
Maintenance
Replacement Parts
Caractéristiques
Dépannage
Instructions D'assemblage
Remplissage du Réservoir
Entretien
Especificaciones
Solución de Problemas
Mantenimiento

Available languages

Quick Links

Need help?

Do you have a question about the PIMAG WATERFALL and is the answer not in the manual?

Questions and answers

BOYER michele

March 10, 2025

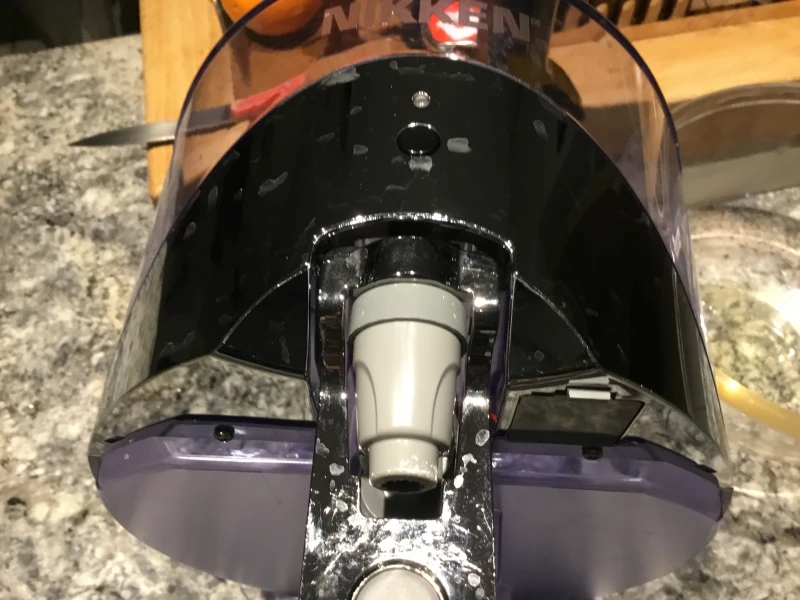

Fuite du robinet waterfall

1 comments:

Mr. Anderson

March 10, 2025

Ensure that the magnetic tube inside the water supply tank is firmly tightened. Do not overtighten.

This answer is automatically generated

Daphne Lopes

March 14, 2025

Do I need to take the plastic off the filter to soak in cold water for 8 hours

Summary of Contents for Nikken PIMAG WATERFALL

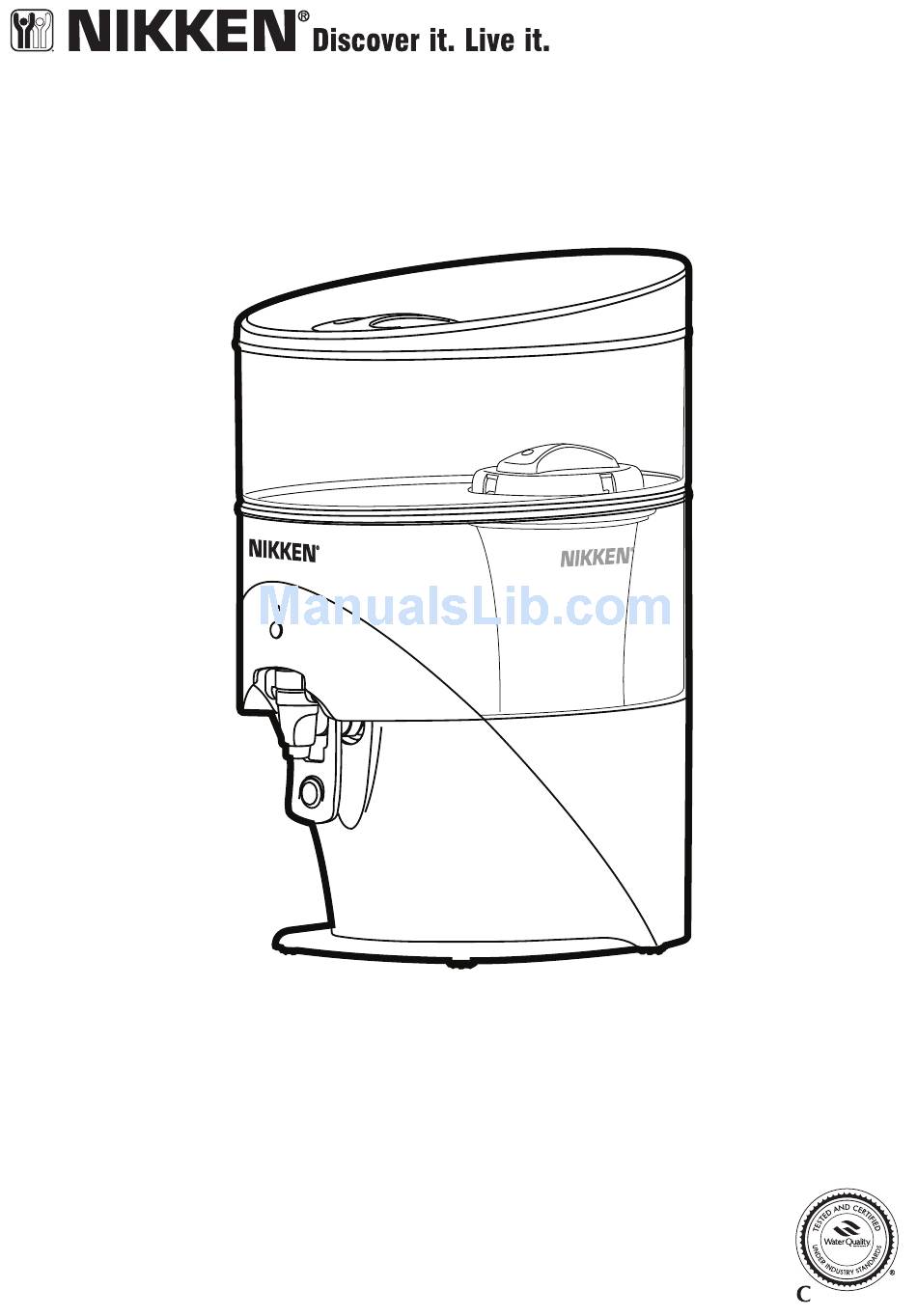

Page 1 OPERATING MANUAL / GUIDE D’UTILISATION / MANUAL DE USO The PiMag Waterfall Gravity Water System is tested and certified by WQA to NSF/ANSI 42 for the reduction of aesthetic chlorine, aesthetic chloramine, taste and odor, Particulate Class III ANSI/NSF 53 for reduction of VOCs and mercury, and ANSI/NSF 372 for low lead compliance as verified and substantiated by test data.
Page 2 Particulate Class III, aesthetic chlorine, aesthetic chloramines, VOCs and mercury from municipally treated tap water. When the PiMag Waterfall is fully assembled, do not attempt to carry or move it. To fill the Waterfall, use a pitcher or other container.
Page 3: Specifications
Rated service flow: 45 liters/12 gallons per day. Component life Prefilter and filter cartridge: 3 months or 900 liters/238 gal, whichever comes first* *Component life may vary, depending on water quality Visit the Nikken Web site for more information, at www.nikken.com.
Page 4 COMPONENTS Cover (A) Filter cap (B) Prefilter pads (C) Filter cartridge (D) Water fill tank (E) Filter life LED indicator / battery compartment (M) Supply tank cover (F) Magnetic tube (L) Magnetic tube Water supply ring seal (K) tank (G) Mineral stones Tap ring seal (J) (not shown)
Page 5: Assembly Instructions
ASSEMBLY INSTRUCTIONS System and installation must comply with state and local regulations. Prior to assembly, compare the main diagram with your PiMag Waterfall Gravity ® Water System, and make sure all the components are present. 1. Wash the inside of the water fill tank (E), the supply tank cover (F) and the inside of the water supply tank (G) with water and a mild detergent or soap.
Page 6: Setting The Filter Monitor
INSTALLING AND REPLACING BATTERY The filter life monitor battery must be installed before use of the PiMag Waterfall. When the LED ceases to light up when you press the check button or use the tap, the filter life monitor requires battery replacement.
Page 7: Refilling The Tank
Solution : Remove all five (5) prefilter pads, compress them by squeezing each one under water to expel air bubbles, replace. COMPONENT REPLACEMENT REMINDER To order these items telephone Nikken Inc. at 1-800-669-8859, or order online at Nikken.com. Specifications and appearance are subject to change without notice. Manufactured by Nikken Inc. 52 Discovery, Irvine CA 92618 Nihon Kenko Zoushin Kenkyukai, Canada Corp.
Page 8: Caractéristiques
Nikken offre en exclusivité les produits d’eau PiMag. Le PiMag Waterfall offre le confort inégalé de l’eau PiMag partout, quels que soient le lieu ou le temps. Aucun besoin de branchements électriques ou de travaux de plomberie, le concept d’opération est basé...
Page 9: Dépannage
Cause : L’eau est de mauvaise qualité ou les filtres doivent être remplacés. Solution : (1) Contrôlez la qualité de l’eau utilisée dans le système. (2) Nettoyez ou remplacez le préfiltre. (3) Remplacez la cartouche de filtre. Visitez le Site Nikken Web pour plus d’informations et des Questions/Réponses à www.nikken.com.
Page 10 COMPOSANTS Couvercle (A) Capuchon de filtre (B) Tampons de Préfiltre (C) Cartouche de filtre (D) Réservoir de Voyant DEL de durée remplissage (E) de vie du filtre / Compartiment de Couvercle du batterie (M) réservoir d’approvisionnement d’eau (F) Tube magnétique (L) Joint d’étanchéité...
Page 11: Instructions D'assemblage
INSTRUCTIONS D’ASSEMBLAGE Le système et l’installation doivent se conformer aux lois locales et en vigueur. Avant l’assemblage, comparez le diagramme principal avec votre Système d’eau gravitationnel PiMag Waterfall , et assurez- vous que tous les composants sont inclus. 1. Lavez l’intérieur du réservoir de remplissage (E), le couvercle du réservoir d’approvisionnement (F) et l’intérieur du réservoir d’approvisionnement (G) à...
Page 12 INSTALLATION ET REMPLACEMENT DE LA BATTERIE La pile de contrôle de la durée de vie du filtre doit être installée avant utilisation du PiMag Waterfall. Lorsque le voyant DEL ne s’allume plus quand vous pressez sur le bouton de contrôle ou si vous utilisez le robinet, la batterie du dispositif de contrôle du filtre doit être remplacée.
Page 13: Remplissage Du Réservoir
RAPPEL DE REMPLACEMENT DES COMPOSANTS Pour commander des filtres supplémentaires, appelez Nikken au 1-800-669-8898 ou commandez en ligne, à nikken.com Les caractéristiques et apparences sont sujettes à changement sans avis préalable. Fabríque par Nikken Inc.
Page 14 Partículas clase III, cloro estético, cloraminas, Compuestos Orgánicos Volátiles (VOCs) y mercurio del agua tratada municipalmente. Cuando el PiMag Waterfall está completamente ensamblado, no trate de cargarlo o mov erlo. Para llenar el Waterfall use una jarra u otro recipiente.
Page 15: Especificaciones
Solución : (1)Revise la calidad del agua que entra al sistema. (2) Limpie o reemplace el prefiltro. (3) Reemplace el cartucho del prefiltro. Visite el sitio Web de Nikken para obtener más información y las Preguntas Más Frecuentes en www.nikken.com.
Page 16 COMPONENTES Tapadera (A) Tapa del filtro (B) Esponjas del Prefiltro (C) Cartucho del filtro (D) Tanque de llenado (E) Indicador LED de la vida útil del filtro/compartimiento de la batería (M) Tapadera del tanque de suministro (F) Tubo magnético (L) Empaque sellador Tanque de del tubo...
Page 17 INSTRUCCIONES PARA INSTALAR El sistema y la instalación deben cumplir con los reglamentos estatales y locales. Antes de comenzar, compare el diagrama principal con su Sistema de Agua y Gravedad PiMag Waterfall™ para asegurarse de tener todos los componentes. 1. Lave el interior del tanque de llenado (E), la tapadera del tanque de suministro (F) y el interior del tanque de suministro (G) con agua y un jabón o detergente suave.
Page 18 INSTALANDO Y REEMPLAZANDO LA BATERIA La batería del monitor de la vida del filtro debe ser instalada antes de usar el PiMag Waterfall. Cuando la pantalla LED deja de encender cuando presiona el botón para revisar o use la llave del agua, el monitor de la vida útil del filtro necesita que se le cambie la batería.
Page 19: Mantenimiento
RECORDATORIO PARA EL REEMPLAZO DE COMPONENTES Para ordenar estos artículos llame a Nikken Inc. al 1-800-669-8897 o haga su pedido en línea en Nikken.com. Las especificaciones y la apariencia están sujetas a cambios sin aviso previo.
Page 20 Nihon Kenko Zoushin Kenkyukai, Canada Corp. 6460 Kennedy Road, Unit C, Mississauga, Ontario L5T 2X4 www.nikken.com • © 2012 Nikken Inc. • Printed in Korea / Imprimé en Corée / Impreso en Corea Reproduction of this printed literature is prohibited / Toute reproduction de ce matériel imprimé...
