Summary of Contents for KME QCA 84

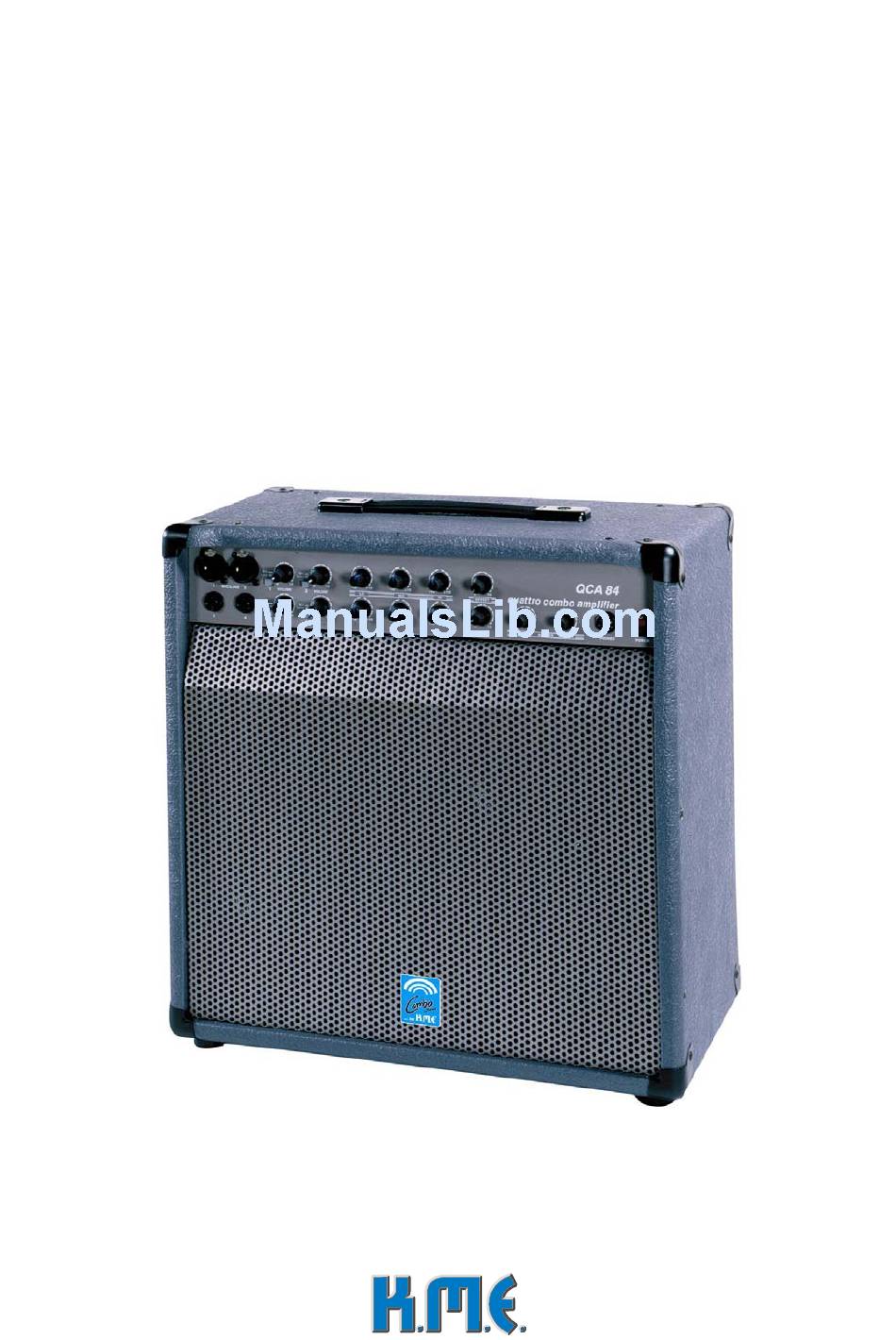

- Page 1 Bedienungsanleitung User Manual QCA 84 Universal Amplifier...
- Page 2 1s 1v 2s 2v QCA 84 LINE LINE quattro combo amplifier MIC/LINE VOLUME VOLUME EFFECT LINE LINE EFFECT MASTER VOLUME PHONES POWER 4s 4v 3s 3v Bedienfeld Control Panel Eingang 1 (symmetrisch) input 1 (balanced) Kombi-Buchse XLR oder Klinke combined input (XLR / jack)
- Page 3 Volume-Regler (10) und von über INSERT eingeschleiften Signalen unabhängig (Line Out PRE). External effects-way: Externer Effektweg: Zum Einschleifen eines externen For connection of an external effects unit to the QCA 84 Effektes wird der Ausgang EFFECT SEND (16) mit dem please use the effect-output...
- Page 4 Ein neuer Universal-Amp mit breitem Anwendungsspektrum zur Verstärkung von Keyboard, Gitarre, Mikrofon, ... unser QCA 84: Er besitzt eine integrierte 80 - Watt - Endstufe und ist mit 12“ Speaker und Hochtonsystem für eine transparente Wiedergabe bestückt. Darüberhinaus bietet er einen externen Effektweg, Master Insert und externen Effektweg sowie Kopfhörerausgang mit automatischer Lautsprecherabschaltung.
- Page 5 MIC/LINE INPUTS BLOCK DIAGRAMM QCA 84 Stand: 27.05.00 COMBIBUCHSE VOLUME MIC/ LINE IN 1 EFFECT EFFECT COMBIBUCHSE STOP (Fußschalter- MIC/ VOLUME anschluß) LINE IN 2 EFFECT SEND (0 dB) VOLUME MIC/ LINE EFFECT KLINKE RETURN IN 3 EFFECT LINE OUT...
- Page 6 ENDSTUFE POWERMIXER Um die universellen Möglichkeiten des QCA 84 zu zeigen, hier eine (unvollständige) Auswahl von Anschlußvarianten: Dabei sind alle Inputs gleichberechtigt verwendbar, sie müssen nur in ihrer Empfindlichkeit (MIC oder LINE) angepaßt werden. Weiterhin ist zu beachten, daß IN1 / IN2 und IN3 / IN4 jeweils zusammen eine Klangregelung und einen Effektregler nutzen.
- Page 7 Auerbacher Straße 268 08248 Klingenthal / Germany phone +49 (0)37467 - 558-0 fax +49 (0)37467 - 558-33 www.kme-sound.com service@kme-sound.com Technischer Stand Februar 2005. Der Inhalt entspricht dem Stand bei Drucklegung. Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Feb 2005 / SL Technical State February 2005 The content corresponds to the state at printing.
