Inca 900411-LCD Installation Instructions Manual

900411 series drop down projector lift

Advertisement

Quick Links

INSTALLATION INSTRUCTIONS FOR
PROJECTOR LIFT ASSEMBLY
P/N 900411 SERIES
"Masters of Automation"

th
1648 West 134
Street
Gardena, California 90249
Phone: (310) 808-0001 / Fax: (310) 808-9092
www.inca-tvlifts.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 900411-LCD and is the answer not in the manual?

Questions and answers

Summary of Contents for Inca 900411-LCD

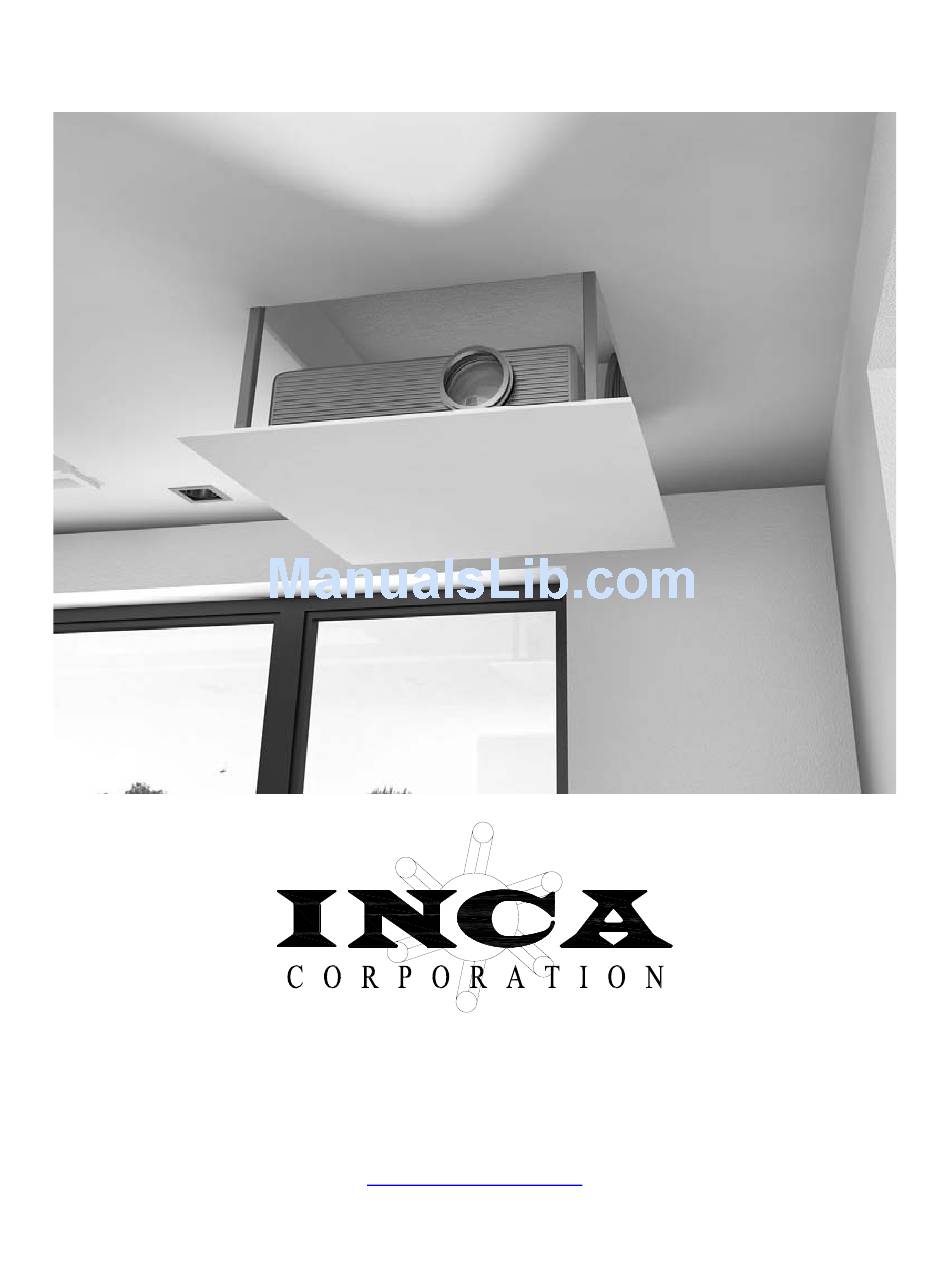

  • Page 1 INSTALLATION INSTRUCTIONS FOR PROJECTOR LIFT ASSEMBLY P/N 900411 SERIES “Masters of Automation”    1648 West 134 Street Gardena, California 90249 Phone: (310) 808-0001 / Fax: (310) 808-9092 www.inca-tvlifts.com...
  • Page 2 DROP DOWN PROJECTOR LIFTS P/N 900411-100-400 & P/N 900411-LCD 1.0 GENERAL INCA PROJECTOR LIFTS COME IN ALL SIZES AND WEIGHT CAPACITIES. ALL PROJECTOR LIFTS COME WITH THE FOLLOWING COMMON PARTS: • AN ALUMINUM ENCLOSURE • ROLLING CABLE TRAYS FOR YOUR SIGNAL CABLES •...
  • Page 3 INSTALLATION INSTRUCTIONS DROP DOWN PROJECTOR LIFTS P/N 900411-100-400 & P/N 900411-LCD POSITION 1: FOR ROCKER SWITCH 900818, 12 VDC SIGNAL COMMANDS 900823A & D POSITION 2: FOR RADIO REMOTES 900820 & 900819, INFRA RED ON SENSOR 900822 & TOUCH SCREEN 900819TS CONTROLLERS...
  • Page 4 INSTALLATION INSTRUCTIONS DROP DOWN PROJECTOR LIFTS P/N 900411-100-400 & P/N 900411-LCD 4.0 PREPARATION FOR MOUNTING PROJECTOR ONCE UNIT HAS BEEN OPENED, YOU WILL HAVE ACCESS TO REMOVE THE PROJECTOR CAGE ASSEMBLY. THIS CAN BE DONE BY REMOVING THE FOUR (4) 1/4-20 MACHINE SCREWS THAT HOLDS THE CAGE TO THE MOVING PLATFORM.
  • Page 5 INSTALLATION INSTRUCTIONS DROP DOWN PROJECTOR LIFTS P/N 900411-100-400 & P/N 900411-LCD 5.0 MOUNTING PROJECTOR & CABLING INSTALLATION ONCE THE PROJECTOR IS MOUNTED IN THE CAGE, ROUTE CABLES THROUGH GROMETTED PORT PROVIDED ON THE PROJECTOR FOOT PLATE ON THE CAGE ASSEMBLY.
  • Page 6 INSTALLATION INSTRUCTIONS DROP DOWN PROJECTOR LIFTS P/N 900411-100-400 & P/N 900411-LCD ONCE CABLES ARE CLAMPED IN PLACE, REPLACE CABLE TRAY COVER TO SECURE CABLES IN THE TRAY. NOTE: AFTER COMPLETING THE CABLE PLACEMENT, OPERATE UNIT UP & DOWN, TO ENSURE THE CABLE TRAY ROLLS PROPERLY.
  • Page 7 INSTALLATION INSTRUCTIONS DROP DOWN PROJECTOR LIFTS P/N 900411-100-400 & P/N 900411-LCD 6.2. BASE FLANGE ACCOMMODATION BEFORE PERMANENTLY MOVING THE PROJECTOR & ENCLOSURE INTO THE CEILING, YOU MAY NEED TO LOOK AT HOW THE BOTTOM SEAL & BOTTOM FRAME OF THE ENCLOSURE ARE GOING TO MATCH TO THE CEILING. BECAUSE THE FRAME IS METAL &...
  • Page 8 INSTALLATION INSTRUCTIONS DROP DOWN PROJECTOR LIFTS P/N 900411-100-400 & P/N 900411-LCD CAUTION ATTACH MOUNTING BRACKETS ONLY ON SQUARE TUBULAR FRAMES, ANY OTHER ATTACHMENT POINT CAN RUIN THE LIFT AND INSTANTLY VOIDS WARRANTY STEP 3: OPERATE LIFT, TO SEE THAT IT OPERATES SMOOTHLY.
