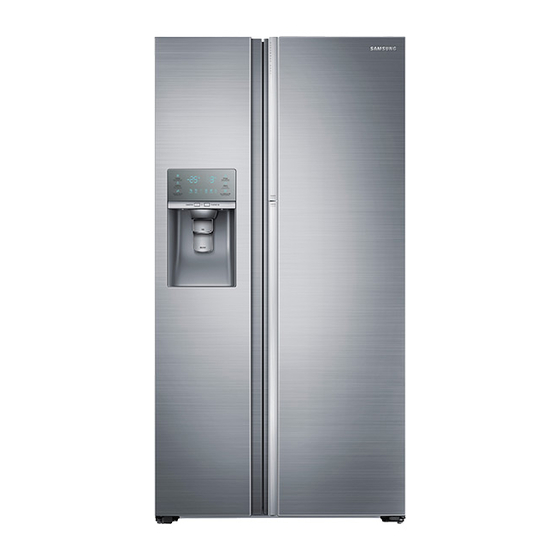

Samsung Side-By-Side Refrigerator User Manual

Hide thumbs

Advertisement

Table of Contents
Refrigerator

user manual

This manual is made with 100 % recycled paper.
imagine
the possibilities
Thank you for purchasing this Samsung product.
Free Standing Appliance
DA68-02976A-01.indb 1
14. 3. 4.
1:24

Advertisement

Table of Contents

Troubleshooting

loading

  Summary of Contents for Samsung Side-By-Side Refrigerator

  • Page 1: User Manual

    Refrigerator user manual This manual is made with 100 % recycled paper. imagine the possibilities Thank you for purchasing this Samsung product. Free Standing Appliance DA68-02976A-01.indb 1 14. 3. 4. 1:24...
  • Page 2: Safety Information

    Contents SAFETY INFORMATION ……………………………………………………………… 2 SETTING UP YOUR SIDE-BY-SIDE REFRIGERATOR …………………………… 11 OPERATING THE SAMSUNG SIDE-BY-SIDE REFRIGERATOR………………… 22 TROUBLESHOOTING ………………………………………………………………… 41 Safety information SAFETY INFORMATION CAUTION Before using your new Samsung Side-By-Side Hazards or unsafe practices that may result in Refrigerator, please read this manual thoroughly to minor personal injury or property damage.
  • Page 3 • Do not install this appliance in a humid, oily, WARNING or dusty location , or in a location exposed to direct sunlight or water (rain, etc.). CRITICAL INSTALLATION • Do not install this appliance in a location where WARNINGS gas may leak.
  • Page 4 receptacle box is fully grounded. - Always balance the load on each door. • Plug the power plug into the wall socket firmly. - Overload on any one door may fell the Do not use a damaged power plug, damaged refrigerator, causing physical injury.
  • Page 5 • Do not damage the refrigerant circuit. • If you experience difficulty changing a non-LED • Do not spray volatile material such as light, contact a Samsung service center. insecticide onto the surface of the appliance. • If the product is equipped with LED Lamps, do...
  • Page 6 • If the product is flooded, make sure to finished appliance are not covered contact your nearest service center. under Samsung warranty service, nor is - There is a risk of electric shock or fire. Samsung responsible for safety issues that result from 3rd party modifications.
  • Page 7 CAUTION WARNING CLEANING CAUTIONS CRITICAL DISPOSAL WARNINGS • DANGER : Risk of child entrapment. • Do not spray water directly on the inside or outside the refrigerator. Before you throw away your old - There is a risk of fire or electric shock. refrigerator or freezer: •...
  • Page 8 ADDITIONAL TIPS FOR Saving Energy Tips PROPER USAGE - Install the appliance in a cool, dry room with adequate ventilation. • In the event of a power failure, call the local Ensure that it is not exposed to direct sunlight office of your Electricity Company and ask how and never put it near a direct source of heat (a long it is going to last.
  • Page 9 1. Regulatory Notice 1.1 FCC Notice FCC CAUTION: CAUTION Any changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Contains Transmitter Module FCC ID: A3LSWL-B70F This device complies with Part 15 of FCC Rules. Operation is Subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received including interference that cause undesired operation.
  • Page 10 1. Regulatory Notice 1.2 IC Notice Contains Transmitter Module IC: 649E - SWLB70F The term “IC” before the radio certification number only signifies that Industry Canada technical specifications were met. Operation is subject to the following two conditions : (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
  • Page 11: Getting Ready To Install

    Setting up your side-by-side refrigerator GETTING READY TO INSTALL THE REFRIGERATOR Congratulations on the purchase of your Samsung Side-By-Side Refrigerator. We hope you will enjoy the many state-of-the-art features and efficiencies that this new appliance has to offer. Selecting the best location for the refrigerator 67 7/8”...
  • Page 12 When moving your refrigerator Required Tools (Not provided) To prevent floor damage, be sure the front levelling legs are in the up position (above the floor). Refer to ‘Levelling the refrigerator’ in this manual (page 16). Philips Flat-blade screw Socket wrench screwdriver (+) driver (-) (13/32”) (10 mm)
  • Page 13 2. Remove the two water lines (White for water ( 3 ) and the other for ice) by pressing the coupler ( 1 ) and pulling the water line ( 2 ) away. Make sure the color 3. DISASSEMBLE THE FREEZER DOORS of the water lines CAUTION match.
  • Page 14 5. DISASSEMBLE THE REFRIGERATOR CAUTION DOORS • Be careful not to damage the electrical wires 1. Push the fixer hinge up, and pull it forward to when assembling or disassembling the doors. remove it. • Make sure the doors do not fall over and become damaged while they are detached from the refrigerator.
  • Page 15 RE-ATTACHING THE DOORS 3. Insert the clamp ( A ) in the direction of arrow ( 1 ) and then lower it in the direction of arrow To re-attach the doors, follow the steps below. ( 2 ) to lock it in place. ① 1. RE-ATTACH THE FREEZER DOOR CAUTION •...
  • Page 16 3. RE-ATTACH THE COLD LEVELING THE REFRIGERATOR COMPARTMENT SHOW CASE DOOR AND ADJUSTING THE HEIGHT AND GAP OF THE DOORS To re-attach the COLD COMPARTMENT SHOW CASE DOOR, assemble the parts in reverse order. How to level the refrigerator If the front of the appliance is slightly higher than 4.
  • Page 17 • Raise the front of the refrigerator so that 1. Open the door that needs to be adjusted and the doors close by themselves. loosen the clamping nut ( A ) at the bottom of Adjusting the levelers so that the back the door by turning it clockwise ( ...
  • Page 18 HOW TO ADJUST THE GAP HOW TO ADJUST THE GAP BETWEEN THE DOORS BETWEEN THE REFRIGERATOR DOOR AND THE REFRIGERATOR If the gap between the refrigerator door and the BODY freezer door is uneven: If the gap between the refrigerator door and the •...
  • Page 19 A water dispenser is one of the helpful features on your new Samsung Refrigerator. The refrigerator should NOT be plugged in To help promote better health, the Samsung water at this point. filter removes unwanted particles from your water. However, it does not sterilize or destroy 2.
  • Page 20 Connecting the water supply line to the 2. Tighten the compression nut ( B ) onto the compression fitting. refrigerator Do not over-tighten the compression nut ( B ). There are several items that you need to purchase 3. Turn the water on and check for any leaks to complete this connection.
  • Page 21: Completing The Set Up

    COMPLETING THE SET UP Now that you have your new refrigerator installed in place, you are ready to set up and enjoy the features and functions of the appliance. By completing the following steps, your refrigerator should be fully operational. 1.
  • Page 22: Using The Control Panel

    Operating the SAMSUNG side- by-side refrigerator USING THE CONTROL PANEL ( 2 ) Lighting / Filter Reset (3sec) The Lighting button serves two purposes: - To turn the dispenser light on and off - To reset the water filter life indicator. 1. Light Function...
  • Page 23 ( 3 ) Energy Saver / Override (3 sec) ( 5 ) Alarm / °C↔°F (3sec) Touching this button turns Energy Saver The Alarm button serves two purposes: mode on and off. - To turn the door open alarm on and off When you turn Energy Saver on, the - To switch the temperature units Energy Saver icon lights.
  • Page 24 ( 6 ) Ice Maker Off ( 7 ) Control Lock Icon The Ice Maker Off button serves two This icon lights when you activate the Lock purposes: function. When the Control Lock icon is lit, all the - To turn the Ice maker on and off panel buttons, including the Ice button - To turn the Control Lock Function on and the dispensers, are locked and de-...
  • Page 25 Wi-Fi network in your home. To start Cooling Off mode, touch and hold - Install and run Samsung E-Smart App on your the Lighting button and the Freezer button Smartphone.
  • Page 26 • The refrigerator supports the following wireless (e.g. Google Play, etc.). security modes and encryption types: 2. Search for the app using “Samsung E-Smart Ref.” as the keyword. - Security Mode: WEP, WPAPSK, WPA2PSK 3. Download the app and install it on your phone.
  • Page 27 MAC Address Display Mode SMART GRID Function (Demand Response) This function displays the MAC address of the Wi- Fi module on the refrigerator for one minute. When the refrigerator operates in SMART GRID (Demand Response) mode, the E-Smart Refrigerator function can control energy usage 1.
  • Page 28 Utility Company, you can activate OVERRIDE Alternatively, you can activate or mode. deactivate OVERRIDE mode using the When you activate OVERRIDE mode, the Samsung E-Smart App. refrigerator ignores the SMART GRID (Demand Response) signal and is not controlled by the Utility Company. English - 28 DA68-02976A-01.indb 28...
  • Page 29 • To use the E-SMART refrigerator functions, you have to install the To change the time setting for the Delay Samsung E-Smart App first. Defrost Capability • The app supports indoor control only. You can change the time setting for the Delay Defrost Capability in the app.
  • Page 30: Parts And Features

    PARTS AND FEATURES Use this page to become more familiar with the parts and features of the Refrigerator. (This image may different depends on the model.) (10) (11) RH22* (12) RH29* For the greatest energy efficiency, leave all selves, drawers, and baskets in their original positions, as shown in the illustrations above.
  • Page 31 ( 1 ) Freezer Shelves ( 9 ) Well-Being Vegetable Bin Use for storing meat, fish, frozen dumplings, ice Use to keep fruit and vegetables fresh. cream and other types of frozen food. ( 10 ) Kids’ Case (Optional) ( 2 ) Multipurpose Freezer Compartments Located at a height within easy reach of children. Features tall freezer compartments for more Use for storing yogurt, snacks, and other items efficient food storage.
  • Page 32: Controlling The Temperature

    CONTROLLING THE Controlling the Fridge temperature TEMPERATURE Basic temperature of Freezer and Refrigerator Compartments The basic and recommended temperatures of the Freezer and Fridge compartments are 0 °F and 37 °F (or -18 °C and 3 °C) respectively. If the temperature of the Freezer or Refrigerator Compartments are too high or low, adjust the temperature manually.
  • Page 33 USING THE ICE AND COLD Using the Ice & Water Dispenser together WATER DISPENSERS To get Ice and water, push the Ice lever ( 1 ) first for ice, then move your glass down and press the Push the appropriate button to select water dispenser lever ( 2 ) for water.
  • Page 34: Using The Ice Maker

    If this occurs, empty the ice bucket or break up CAUTION the ice with a wood kitchen tool. Do not use sharp items such as knives or forks. If a power failure occurs, ice cubes may melt then • When you remove the ice bucket, there may freeze together when the power comes back on, still be some residual ice in the ice maker.
  • Page 35 SMART ECO FEATURES CAUTION Smart Eco System • When Ice Maker Off blinks on the display panel, reinsert the ice bucket and/or make sure it’s Keeps food at its freshest by using four sensors to installed properly. monitor the external environment, usage patterns, •...
  • Page 36 FRIDGE MULTI-PURPOSE DOOR How to Use the MULTI SUPPORTER 1. When not in use, leave the Multi A detachable divider makes it easy to store food in Supporter flipped convenient, temporary compartments. over as shown in the diagram. Food products can be stored by type or 2.
  • Page 37 REMOVING THE REFRIGERATOR 3. Drawers ACCESSORIES • To remove a Drawer, pull the drawer out, and then lift it up 1. Shelves (Freezer/Fridge) slightly. • Open the door completely and then lift up the shelf as you pull it out to remove it. ( 1 ) 4.
  • Page 38: Cleaning The Refrigerator

    6. Ice Bucket (Freezer) 8. Cleaning the Deodorizer • The Deodorizer helps remove odors from the - Remove the Icemaker Bucket by lifting it up refrigerator. and pulling it out slowly. The deodorizing function may diminish over - Grip the handle as shown in the figure. time.
  • Page 39: Changing The Water Filter

    Do not disassemble or replace the LED type lighting yourself. SAMSUNG Refrigerators are designed to work To replace the LED lights, contact a Samsung ONLY WITH SAMSUNG Water Filters. service center or your authorized Samsung dealer. How to Change the Water Filter If you attempt to replace the LED lamps The “Filter Indicator”...
  • Page 40: Ordering Replacement Filters

    2. Flush 1 gallon of water through the filter, one To order more water filter cartridges, contact your cup or glass at a time. (Flush approximately 6 authorized Samsung dealer. minutes.) This will clean the water supply system and remove air from the lines.
  • Page 41 Troubleshooting PROBLEM SOLUTION The refrigerator • Check if the power plug is properly connected. • Is the temperature control on the display panel set to the correct temperature? does not work at Try setting it to a lower temperature. all or it does not •...
  • Page 42 Smart Grid (Recommended: Galaxy S4, Galaxy Note3/ Android OS Jelly bean) functions? - Applications: 1) “Samsung E-Smart App” from the Google Play Store or Samsung Apps. You also need to: • Connect the Refrigerator and the Smartphone to the same Wi-Fi network in your home.
  • Page 43 You may obtain the complete corresponding source code for a period of three years after the last shipment of this product by sending an email to mailto:oss.request@samsung.com. It is also possible to obtain the complete corresponding source code in a physical medium such as a CD- ROM;...
  • Page 44: Warranty On Samsung Refrigerator

    Samsung or Samsung authorized service center. Samsung will repair or replace any part found to be defective, at our option and at no charge as stipulated herein, with new or reconditioned parts during the limited warranty period specified above. All replaced parts and products become the property of Samsung and must be returned to Samsung.
  • Page 45 If your refrigerator needs service Do not hesitate to call any Samsung Authorized Service Center nearby giving them your name, address and telephone number when your product is not functioning properly. Warranty Information (CANADA) Limited Warranty for Original Purchaser This Samsung product is warranted by Samsung Electronics Canada Inc. (hereafter referred to as SECA) against...
  • Page 46 Memo DA68-02976A-01.indb 46 14. 3. 4. 1:24...
  • Page 47 Memo DA68-02976A-01.indb 47 14. 3. 4. 1:24...
  • Page 48 How-to Videos and Live Shows * Requires reader to be installed on your smartphone Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center. Country Contact Center Web Site Subsidiaries office address Samsung Electronics America, Inc.
  • Page 49 Refrigerador manual del usuario Este manual ha sido elaborado con papel 100 % reciclado. Imagine las posibilidades Gracias por adquirir este producto Samsung. Electrodoméstico independiente DA68-02976A-01.indb 1 14. 3. 4. 1:24...
  • Page 50 Contenido INFORMACIÓN SOBRE SEGURIDAD ……………………………………………… 2 PUESTA A PUNTO DEL REFRIGERADOR SIDE-BY-SIDE ……………………… 11 FUNCIONAMIENTO DEL REFRIGERADOR SIDE-BY-SIDE SAMSUNG ……… 22 SOLUCIÓN DE PROBLEMAS ……………………………………………………… 41 Información sobre seguridad INFORMACIÓN SOBRE PRECAUCIÓN SEGURIDAD Riesgos o prácticas inseguras que pueden causar Antes de utilizar su nuevo refrigerador Side-By- lesiones personales leves o daños materiales.
  • Page 51 cortocircuito, un incendio o una descarga ADVERTENCIA eléctrica. • No utilice aerosoles cerca del refrigerador. ADVERTENCIAS MUY - Utilizar aerosoles cerca del refrigerador puede IMPORTANTES PARA LA causar una explosión o un incendio. • No instale este electrodoméstico cerca de INSTALACIÓN calefactores o materiales inflamables.
  • Page 52 • Nunca utilice tubos de gas, líneas telefónicas ni otras posibles fuentes de atracción de rayos como conexión a tierra. - El uso inapropiado de la conexión a tierra puede traer como consecuencia un riesgo de descarga eléctrica. Si necesita usar un cable de extensión, use solo uno de tres hilos con un enchufe que tenga una tercera punta para el polo a tierra;...
  • Page 53 con cuidado si hay niños cerca. químicos, objetos metálicos, etc.) sobre el • No permita que los niños se cuelguen de la electrodoméstico. puerta. Esto podría causar una descarga eléctrica, Pueden provocarse lesiones graves. un incendio, problemas con el producto o lesiones.
  • Page 54 • En caso de sentir olor a quemado o a • Garantía de servicio y modificación. humo en el refrigerador, desenchúfelo • El servicio de garantía de Samsung no de inmediato y comuníquese con cubre los cambios o las modificaciones...
  • Page 55 - No coloque alimentos muy cerca de las para eliminar los malos olores. rejillas de ventilación de la parte posterior del - Esto podría causar una descarga eléctrica o un refrigerador, ya que pueden obstruir la libre incendio. circulación del aire en el refrigerador. - Envuelva los alimentos adecuadamente o •...
  • Page 56 posterior del electrodoméstico o la etiqueta donde la temperatura del ambiente esté del voltaje del interior para constatar qué constantemente por debajo de las temperaturas refrigerante fue utilizado en su refrigerador. para las que está diseñado el electrodoméstico. Si este producto contiene gas inflamable •...
  • Page 57 1. Aviso regulatorio 1.1 Aviso de la FCC (Federal Communications Commission) PRECAUCIÓN de la FCC: PRECAUCIÓN Todos los cambios y modificaciones que no cuenten con la aprobación expresa de la parte responsable del cumplimiento pueden invalidar la autoridad del usuario para operar el equipo. Contiene módulo transmisor FCC ID: A3LSWL-B70F Este aparato cumple con la sección 15 de las Normas de la FCC.
  • Page 58 1. Aviso regulatorio 1.2 Aviso de la IC Contiene módulo de transmisor IC: 649E - SWLB70F El término “IC” antes del número de certificación de radio solo significa que cumple con las especificaciones técnicas de la Industria de Canadá. El funcionamiento se encuentra sujeto a las siguientes dos condiciones: (1) Este aparato no puede causar interferencia dañina, y (2) este aparato debe aceptar la recepción de cualquier interferencia, incluidas aquellas que puedan causar un funcionamiento indeseado.
  • Page 59 PREPARACIÓN PARA LA INSTALACIÓN DEL REFRIGERADOR Felicitaciones por haber adquirido el refrigerador Side-By-Side de Samsung. Esperamos que disfrute de todas las funciones y ventajas de vanguardia que tiene para ofrecer este nuevo refrigerador. 67 7/8” (1725 mm) Selección de la mejor ubicación para el refrigerador •...
  • Page 60 Cuando mueva el refrigerador Herramientas necesarias (no provistas) Para evitar que se dañe el piso, asegúrese de que las patas de ajuste delanteras estén en posición vertical (sobre el piso). Consulte “Nivelación del refrigerador” en este manual (página 16). Desarmador Desarmador de Llave de tubo Philips (+)
  • Page 61 2. Retire las dos tuberías de agua (la blanca es para el agua y la otra es para el hielo) presionando el acoplador ( 1 ) y separando la tubería de agua ( 2 ). 3. DESENSAMBLE DE LAS PUERTAS DEL Asegúrese de que el color de las tuberías CONGELADOR PRECAUCIÓN...
  • Page 62 5. DESENSAMBLE DE LAS PUERTAS DEL PRECAUCIÓN REFRIGERADOR • Tenga cuidado de no dañar los cables 1. Presione la bisagra de fijación y jale para eléctricos al ensamblar o desensamblar las retirarla. puertas. • Tenga cuidado de que las puertas no se caigan al separarlas ya que podrían sufrir daños.
  • Page 63 CÓMO VOLVER A COLOCAR LAS 3. Inserte la abrazadera ( A ) en la dirección de la flecha ( 1 ) y voltéela en la dirección de la flecha PUERTAS ( 2 ) para bloquearla en su lugar. Para volver a colocar las puertas, siga los pasos siguientes.
  • Page 64 3. CÓMO VOLVER A ENSAMBLAR NIVELACIÓN DEL LA PUERTA DEL PANEL DEL REFRIGERADOR Y AJUSTE DE COMPARTIMIENTO DEL FRÍO LA ALTURA Y LA HOLGURA DE Para volver a ensamblar la PUERTA DEL PANEL LAS PUERTAS DEL COMPARTIMIENTO DEL FRÍO, coloque de nuevo las piezas en orden inverso.
  • Page 65 • Levante la parte frontal del refrigerador 1. Abra la puerta que necesita ajuste y afloje la hasta que las puertas se cierren por sí tuerca de fijación ( A ) de la parte inferior de la solas. puerta girándola en el sentido de las agujas del Si ajusta los niveladores de manera que reloj ( ...
  • Page 66: Del Refrigerador

    CÓMO AJUSTAR LA HOLGURA CÓMO AJUSTAR LA HOLGURA DE LAS PUERTAS ENTRE LA PUERTA Y EL CUERPO DEL REFRIGERADOR Si la holgura entre la puerta del refrigerador y la del congelador no es uniforme: Si el espacio entre la puerta del refrigerador y el refrigerador no es uniforme: •...
  • Page 67 útiles de su nuevo refrigerador Samsung. Con el fin de promover la buena salud, el filtro de El refrigerador NO debe estar enchufado agua Samsung elimina las partículas no deseadas en este momento. del agua. No obstante, no la esteriliza ni destruye los 2.
  • Page 68 Conexión de la tubería de suministro de 2. Ajuste la tuerca de compresión ( B ) sobre el acople de compresión. No ajuste en exceso la agua al refrigerador tuerca de compresión ( B ). Para llevar a cabo la conexión, necesita adquirir 3. Abra el agua y verifique si hay alguna fuga varios elementos.
  • Page 69 FINALIZACIÓN DE LA INSTALACIÓN Ahora que ya tiene el nuevo refrigerador instalado en su lugar, puede configurarlo y disfrutar de sus funciones. Complete los siguientes pasos para poner el refrigerador en funcionamiento. 1. Asegúrese de que el refrigerador se encuentre en una ubicación apropiada a una distancia razonable de la pared.
  • Page 70: Funcionamiento Del Refrigerador

    Funcionamiento del refrigerador side-by-side SAMSUNG CÓMO USAR EL PANEL DE CONTROL Lighting/Filter Reset (3sec) ( 2 ) (Luz/Restablecer filtro [3 s.]) El botón Lighting (Luz) tiene dos funciones: - Encender y apagar la luz del despachador. - Restablecer el indicador de vida útil del filtro de agua.
  • Page 71 Energy Saver / Override (3sec) Alarm / °C↔°F (3sec) ( 3 ) (Ahorro de energía/Anular [3 s]) (Alarma/ºC↔ºF [3 s.]) Al tocar este botón se activa y desactiva el El botón Alarm (Alarma) tiene dos modo Ahorro de energía. funciones: Cuando se activa el modo Ahorro de - Encender y apagar la alarma de la energía, se enciende el ícono Energy...
  • Page 72 ( 6 ) Ice Maker Off (Fábrica de hielo desactivada) ( 7 ) Ícono del bloqueo de control El botón Ice Maker Off (Fábrica de hielo Este ícono se enciende cuando activa la desactivada) tiene dos funciones: función de bloqueo. Cuando el ícono del bloqueo del control - Encender y apagar la fábrica de hielo.
  • Page 73 - Conectar el refrigerador y el teléfono inteligente desactivado, mantenga presionados a la misma red Wi-Fi de su casa. los botones Lighting (Luz) y Freezer - Instalar y ejecutar la Samsung E-Smart App en (Congelador) durante 5 segundos durante su teléfono inteligente. el funcionamiento normal.
  • Page 74 Aparece la pantalla de configuración de red. • La aplicación solo admite control interior. 5. Configure la información del PA (SSID, • La aplicación Samsung E-Smart Ref. está contraseña, etc.) en la pantalla de la aplicación. optimizada para teléfonos inteligentes Samsung 6.
  • Page 75 Modo de visualización de la dirección Función SMART GRID (respuesta a la demanda) Esta función muestra la dirección MAC del módulo Cuando el refrigerador opera en modo SMART Wi-Fi del refrigerador durante 1 minuto. GRID (respuesta a la demanda), la función Refrigerador E-Smart permite controlar el uso de energía o demorar algunas funciones para ahorrar dinero cuando el precio de la energía o la...
  • Page 76 OVERRIDE (ANULAR). modo OVERRIDE (ANULAR) mediante la Si activa el modo OVERRIDE (ANULAR), el aplicación Samsung E-Smart App. refrigerador ignora la señal SMART GRID (respuesta a la demanda) y deja de estar controlado por la compañía de servicio eléctrico.
  • Page 77 E-SMART, en primer lugar debe instalar La configuración de tiempo predeterminada es la aplicación Samsung E-Smart App. la siguiente: • La aplicación solo admite control interior. - 6 am a 10 am: 1 de noviembre ~ 30 de abril...
  • Page 78: Piezas Y Funciones

    PIEZAS Y FUNCIONES Utilice esta página para familiarizarse con las piezas y las funciones del Refrigerador. (Esta imagen puede ser distinta según el modelo.) (10) (11) RH22* (12) RH29* Para obtener el mejor ahorro de energía, deje todos los estantes, cajones y cestas en su posición original como se muestra en las ilustraciones anteriores.
  • Page 79 ( 1 ) Estantes del congelador ( 9 ) Cajones de vegetales Utilice para almacenar carne, pescado, Utilice para mantener las frutas y los vegetales dumplings congelados, helados y otros tipos de frescos. alimentos congelados. ( 10 ) Estante infantil (Opcional) Compartimientos multiuso del ( 2 ) Situado a una altura que los niños pueden...
  • Page 80: Control De La Temperatura

    CONTROL DE LA TEMPERATURA Control de la temperatura del refrigerador Temperatura básica de los compartimientos del congelador y del refrigerador Las temperaturas básicas y recomendadas de los compartimientos del congelador y del refrigerador son 0 °F y 37 °F (o -18 °C y 3 °C) respectivamente. Si la temperatura de los compartimientos del congelador o del refrigerador es demasiado alta o baja, ajuste la temperatura manualmente.
  • Page 81 USO DE LOS DESPACHADORES Uso simultáneo del despachador de hielo y de agua DE HIELO Y AGUA FRÍA Para obtener hielo y agua, empuje primero la Presione el botón adecuado para palanca del hielo ( 1 ) para obtener hielo, luego mueva el vaso hacia abajo y empuje la palanca del seleccionar lo que desea.
  • Page 82 si abre la puerta del congelador con frecuencia, PRECAUCIÓN el hielo puede pegarse. Si esto ocurre, vacíe la cubeta de hielo o rompa En caso de corte de energía, los cubos de hielo el hielo con un utensilio de cocina de madera. pueden derretirse y luego congelarse cuando No utilice elementos filosos como cuchillos o vuelve la energía, provocando que el despachador...
  • Page 83 FUNCIÓN SMART ECO PRECAUCIÓN Sistema Smart Eco • Cuando parpadee Ice Maker Off (Fábrica de hielo desactivada) en el panel del visor, vuelva Mantiene los alimentos más frescos mediante a insertar la cubeta y asegúrese de que está 4 sensores que controlan el entorno externo, el instalada correctamente.
  • Page 84 COMPARTIMIENTO MULTIUSOS Cómo utilizar el SOPORTE multiuso DE LA PUERTA DEL 1. Cuando no lo utilice, REFRIGERADOR deje el soporte plegado volteado El separador extraíble facilita el almacenamiento de se muestra en el los alimentos en compartimientos temporales. diagrama. 2. Coloque el soporte Los alimentos se pueden almacenar multiuso en la ( 1 )
  • Page 85 REMOCIÓN DE LOS 3. Cajones ACCESORIOS DEL • Para retirar un REFRIGERADOR cajón, extráigalo y luego levántelo suavemente. 1. Estantes (Congelador/Refrigerador) • Abra la puerta completamente, levante y jale el estante para retirarlo. 4. Cubierta del cajón de vegetales/alimentos ( 1 ) secos •...
  • Page 86: Limpieza Del Refrigerador

    6. Cubeta de hielo (congelador) 8. Limpieza del desodorizador • El desodorizador ayuda a eliminar los - Retire la cubeta de la fábrica de hielo malos olores del refrigerador. La función de levantándola y jalando lentamente. desodorización puede disminuir con el tiempo. - Sostenga la manija como se muestra en la No obstante, puede prolongar su vida útil si figura.
  • Page 87: Cambio Del Filtro De Agua

    SOLO CON filtros de agua SAMSUNG. Para reemplazar las luces LED, comuníquese con el Centro de servicio de Samsung o con su Cómo cambiar el filtro de agua distribuidor Samsung autorizado. La luz del "Indicador del filtro" le indica el momento...
  • Page 88 Para solicitar más cartuchos del filtro de agua, comuníquese con su distribuidor de productos 1. Pulse el botón Water (Agua) y empuje la Samsung autorizado. palanca del despachador con una taza o un vaso. 2. Haga correr 1 galón de agua a través del filtro, una taza o un vaso cada vez.
  • Page 89 Solución de problemas PROBLEMA SOLUCIÓN El refrigerador • Verifique que el enchufe esté correctamente conectado. • ¿El control de temperatura en el panel del visor está ajustado a la temperatura no funciona para correcta? Intente ajustarlo a una temperatura inferior. nada o no enfría lo •...
  • Page 90 También deberá: • Conectar el refrigerador y el teléfono inteligente a la misma red wifi de su casa. • Instalar y ejecutar la Samsung E-Smart App en su teléfono inteligente (para utilizar la función Samsung E-Smart). • Además, para usar la función Smart Grid (respuesta a la demanda), debe registrar el servicio en su compañía de electricidad.
  • Page 91 Unidos. Para recibir el servicio técnico bajo garantía, el comprador debe comunicarse con Samsung para determinar la naturaleza del problema y proceder a repararlo. El servicio de garantía solo puede realizarse a través de un Centro de Servicio autorizado Samsung. Debe presentarse la factura original de venta bajo solicitud de Samsung o del Centro de Servicio autorizado Samsung como prueba de compra.
  • Page 92 Contacte con SAMSUNG WORLD WIDE Si tiene alguna pregunta o comentario acerca de productos Samsung, por favor contacte con el servicio de atención al cliente de SAMSUNG. PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN ESCRIBA A Samsung Electronics America, Inc. 85 1-800-SAMSUNG ÉTATS-UNIS...
  • Page 93 Réfrigérateur manuel d'utilisation Ce guide est en papier recyclé à 100 %. un monde de possibilités Merci d’avoir choisi ce produit Samsung. Appareil non encastrable DA68-02976A-01.indb 1 14. 3. 4. 1:25...
  • Page 94 Sommaire SAFETY INFORMATION ……………………………………………………………… 2 SETTING UP YOUR SIDE-BY-SIDE REFRIGERATOR …………………………… 11 OPERATING THE SAMSUNG SIDE-BY-SIDE REFRIGERATOR………………… 22 TROUBLESHOOTING ………………………………………………………………… 41 Consignes de sécurité CONSIGNES DE SÉCURITÉ ATTENTION Avant d'utiliser votre nouveau réfrigérateur Pratiques inadaptées ou dangereuses Samsung Side-By-Side, veuillez lire attentivement susceptibles de causer des blessures légères ou...
  • Page 95 d'entraîner un court-circuit, un incendie et/ou AVERTISSEMENT une électrocution. • N'utilisez pas d'aérosols à proximité du réfrigérateur. AVERTISSEMENTS IMPORTANTS - Risque d'explosion ou d'incendie. CONCERNANT L'INSTALLATION • N'installez pas cet appareil près d'une source de chaleur ni d'un matériel inflammable. •...
  • Page 96 fils téléphoniques ou d'autres éléments susceptibles d'attirer la foudre pour relier l'appareil à la terre. Toute utilisation non conforme de la prise de mise à la terre peut entraîner un risque d'électrocution. Si l'utilisation d'une rallonge s'avère nécessaire, utilisez seulement un cordon avec prise de terre trois fils et une prise murale à...
  • Page 97 contenant des "points de pincement". s'agit d'un type recommandé par le fabricant. Le jeu entre les portes et l'armoire doit • Ne montez pas sur le dessus de l'appareil et ne nécessairement être faible. Soyez attentifs placez jamais d'objets (tels que du linge, des lorsque vous ouvrez les portes si des enfants bougies ou des cigarettes allumées, des plats, se trouvent dans la zone.
  • Page 98 à cet appareil par un tiers • Contactez votre centre de dépannage ne sont pas couverts par le service de Samsung si vous rencontrez des difficultés lors garantie Samsung. Samsung ne peut du remplacement d'une ampoule (non DEL). pas être tenu pour responsable de tout •...
  • Page 99 provoquer un incendie. • Ne placez pas de bougie allumée à l'intérieur • Pour un fonctionnement optimal de l'appareil : du réfrigérateur pour en éliminer les mauvaises odeurs. - Ne placez pas d'aliments trop près des orifices de ventilation à l'arrière de l'appareil car ils sont - Risque d'électrocution ou d'incendie.
  • Page 100 comme gaz réfrigérant. Vérifiez l'étiquette la température à l'intérieur du compartiment du compresseur à l'arrière de l'appareil d'aliments surgelés) lorsqu'il reste pendant une ou l'étiquette signalétique à l'intérieur du longue période en dessous des températures réfrigérateur pour savoir quel réfrigérant est ambiantes pour lesquelles l'appareil de utilisé...
  • Page 101 1. Avis d'application de la réglementation 1.1 Avis FCC AVERTISSEMENT CONCERNANT LA FCC : ATTENTION Tout changement ou modification, non expressément approuvé par la partie responsable de la conformité, peut annuler l'autorisation de l'utilisateur à utiliser cet équipement. Contient un Module de transmetteur FCC ID : A3LSWL-B70F Cet appareil est conforme à...
  • Page 102 1. Avis d'application de la réglementation 1.2 Avis IC Contient un IC de module émetteur : 649E - SWLB70F Le terme « IC » précédant le numéro de certification/d'enregistrement signifie seulement que les spécifications techniques d'Industrie Canada ont été respectées. Les deux conditions de fonctionnement suivantes sont requises : (1) cet appareil ne doit pas provoquer d'interférence et (2) cet appareil doit accepter toute interférence reçue, même celles pouvant provoquer un fonctionnement indésirable.
  • Page 103 Installation de votre réfrigérateur Side-by-Side AVANT D'INSTALLER LE RÉFRIGÉRATEUR Nous vous félicitons d'avoir choisi ce réfrigérateur Side-By-Side Samsung. Nous espérons que vous apprécierez les fonctionnalités de pointe offertes par ce nouvel appareil. Choix du meilleur emplacement pour le réfrigérateur 67 7/8” (1 725 mm) •...
  • Page 104 Déplacer le réfrigérateur Outils nécessaires (non fournis) Afin de ne pas détériorer le sol, assurez-vous que les pieds avant de mise à niveau sont relevés (au- dessus du sol). Reportez-vous au chapitre « Mise à niveau du Tournevis Tournevis à lame Clé...
  • Page 105 2. Retirez les deux tuyaux d'eau (le blanc est pour ( 3 ) l'eau et l'autre pour la glace) en appuyant sur le coupleur ( 1 ) et en dégageant le tuyau d'eau ( 2 ). 3. DÉMONTER LA PORTE DU CONGÉLATEUR Assurez-vous que les couleurs des tuyaux ATTENTION 1.
  • Page 106 5. DÉMONTER LES PORTES DU ATTENTION RÉFRIGÉRATEUR • Prenez garde à ne pas endommager les 1. Poussez la charnière de fixation vers le haut et fils électriques lors de l'assemblage ou du tirez-la vers vous pour la retirer. démontage des portes. •...
  • Page 107 REMETTRE EN PLACE LES 3. Insérez le verrouillage ( A ) dans le sens de la flèche ( 1 ), puis abaissez-le dans le sens de la PORTES flèche ( 2 ) pour le verrouiller. Pour remettre en place les portes du réfrigérateur, suivez les étapes ci-dessous. ①...
  • Page 108 3. REMETTRE EN PLACE LA PORTE MISE À NIVEAU DU VITRINE DU COMPARTIMENT FROID RÉFRIGÉRATEUR ET RÉGLAGE DE LA HAUTEUR ET DE Pour remettre en place la PORTE VITRINE DU COMPARTIMENT FROID, remontez les pièces L'INTERVALLE DES PORTES dans l'ordre inverse. Mise à...
  • Page 109 • Élevez l'avant du réfrigérateur afin que 1. Ouvrez la porte à régler et desserrez l'écrou de les portes se ferment par elles-mêmes. serrage ( A ) situé en bas en le faisant pivoter Si vous réglez le dispositif de mise à dans le sens des aiguilles d'une montre niveau de manière à...
  • Page 110 RÉGLER L'INTERVALLE ENTRE RÉGLER L'INTERVALLE LES PORTES ENTRE LA PORTE DU RÉFRIGÉRATEUR ET LE CORPS Si l'intervalle entre la porte du réfrigérateur et celle DU RÉFRIGÉRATEUR du congélateur est irrégulier : Si l'intervalle entre la porte du réfrigérateur et le • Utilisez le dispositif de réglage de l'intervalle situé réfrigérateur lui-même est irrégulier : en haut de la porte du réfrigérateur (côté...
  • Page 111 Il est recommandé d'utiliser un kit d'installation de conduite d'eau composé de tube en cuivre. La garantie associée au réfrigérateur Samsung ne couvre pas les dommages survenus pendant l'installation du tuyau d'arrivée d'eau. Nous vous recommandons fortement de faire appel à un plombier ou un installateur qualifié...
  • Page 112 Raccordement du tuyau d'arrivée d'eau 2. Serrez l'écrou de serrage ( B ) sur le raccord à compression. au réfrigérateur Prenez garde toutefois à ne pas trop le serrer ( B ). Vous devez vous munir de plusieurs accessoires 3. Ouvrez l'arrivée d'eau et vérifiez l'absence de pour effectuer ce raccordement.
  • Page 113 RÉGLAGE DU RÉFRIGÉRATEUR Maintenant que votre nouveau réfrigérateur est installé, réglez-le et profitez de toutes les fonctionnalités offertes. Votre appareil doit être complètement opérationnel une fois les étapes suivantes effectuées. 1. Assurez-vous que votre réfrigérateur est placé dans un endroit approprié avec suffisamment d'espace entre lui et le mur.
  • Page 114: Panneau De Commande

    Fonctionnement du réfrigérateur Side-by-Side SAMSUNG PANNEAU DE COMMANDE Lighting / Filter Reset (3sec) ( 2 ) (Éclairage/Réinitialisation du filtre (3 s)) Le bouton Lighting (Éclairage) a deux utilisations : - Allumer et éteindre l'éclairage du distributeur - Remettre l'indicateur de durée de vie du filtre à eau à zéro (10) 1.
  • Page 115 Energy Saver / Override (3sec) Alarm / °C↔°F (3sec) ( 3 ) ( 5 ) (Économiseur d'énergie / Override (3 s)) (Alarme/°C↔°F (3 s)) Ce bouton permet d’activer ou de Le bouton Alarm (Alarme) a deux désactiver le mode Energy Saver utilisations : (Économiseur d'énergie). - Activer et désactiver le signal d'alarme Lorsque ce mode est activé, l’icône d'ouverture des portes correspondante s'allume.
  • Page 116 Icône Control Lock ( 6 ) Ice Maker Off (Arrêt machine à glaçons) ( 7 ) (Verrouillage de commande) Le bouton Ice Maker Off (Arrêt machine à Cette icône s'allume lorsque vous activez glaçons) a deux utilisations : la fonction Lock (Verrouillage). Activer et désactiver la machine à glaçons Lorsque l'icône Control Lock (Verrouillage - Activer et désactiver la fonction Control de commande) est allumée, tous les...
  • Page 117 Note3 / Android OS Jelly Bean) réfrigérateur et du congélateur sont • Applications : 1) l'application « Samsung E-Smart » désactivés et ne produisent donc pas de sur Google Play Store ou Samsung Apps. froid. Pour activer le mode Cooling Off (Sans Vous devez également : refroidissement), appuyez sur les - Connectez le réfrigérateur et le smartphone au...
  • Page 118 • L'application prend uniquement en charge la 6. Configurez les réglages du réseau en suivant commande intérieure. les instructions de l'application. • L'application Samsung E-Smart Ref. est 7. Sur le réfrigérateur, appuyez simultanément sur optimisée pour les smartphones Samsung les boutons Fridge (Réfrigérateur) et Energy Electronics (Galaxy S4, Galaxy Note 3).
  • Page 119 Mode d'affichage de l'adresse MAC Fonction SMART GRID (Réponse à la demande) Cette fonction affiche l'adresse MAC du module Wi-Fi sur le réfrigérateur pendant une minute. Lorsque le réfrigérateur fonctionne en mode SMART GRID (Réponse à la demande), la fonction E-Smart du réfrigérateur permet de contrôler 1.
  • Page 120 Vous pouvez également activer ou votre fournisseur d'énergie, vous pouvez activer le désactiver le mode OVERRIDE en utilisant mode OVERRIDE. l'application Samsung E-Smart. Lorsque vous activez le mode OVERRIDE, le réfrigérateur ignore le signal SMART GRID (Réponse à la demande) et ne sera pas commandé...
  • Page 121 • Pour utiliser les fonctions du réfrigérateur cycle de 24 heures. E-SMART, vous devez tout d'abord Si aucune heure n'est spécifiée, la fonction installer l'application Samsung E-Smart. choisit celle réglée par défaut. • L'application prend uniquement en charge la Réglages par défaut de l'heure : commande intérieure.
  • Page 122 PIÈCES ET CARACTÉRISTIQUES Cette page permet de vous familiariser avec les pièces et caractéristiques du réfrigérateur. (Cette image peut varier en fonction du modèle.) (10) (11) RH22* (12) RH29* Pour un meilleur rendement énergétique, laissez les étagères, les tiroirs et les paniers dans leur position d'origine, comme indiqué...
  • Page 123 ( 1 ) Clayettes du congélateur ( 9 ) Bac à légumes bien-être Permettent de stocker de la viande, du poisson, Permet de conserver les fruits et les légumes des raviolis surgelés, de la crème glacée et tout frais. autre type d'aliment surgelé. ( 10 ) Compartiment enfant (en option) Compartiments multi-usages du ( 2 ) Situé...
  • Page 124 CONTRÔLE DE LA Contrôle de la température du réfrigérateur TEMPÉRATURE Température de base des compartiments congélateur et réfrigérateur Les températures de base et qui sont recommandées pour les compartiments congélateur et réfrigérateur sont respectivement de 0 °F et 37 °F (ou -18 °C et 3 °C). Si la température des compartiments congélateur et réfrigérateur est trop élevée ou trop basse, réglez-la manuellement.
  • Page 125 FONCTIONNEMENT DES Ne tirez pas sur le levier du distributeur après avoir pris de la glace ou de l'eau. DISTRIBUTEURS D'EAU ET DE Il reviendra en place automatiquement. GLACE Appuyez sur le bouton correspondant Utilisation simultanée du distributeur de à la fonction que vous avez choisie. glace et d'eau Pour obtenir à...
  • Page 126 cassez la glace à l'aide d'un ustensile de ATTENTION cuisine en bois. N'utilisez pas d'objets tranchants tels qu'un En cas de coupure de courant, il se peut que les couteau ou une fourchette. glaçons fondent et que l'eau forme un bloc en •...
  • Page 127 FONCTIONS SMART ECO ATTENTION (ÉCO INTELLIGENT) • Lorsque Ice Maker Off (Arrêt machine à Système Smart Eco (Éco intelligent) glaçons) clignote sur le panneau d'affichage, réinsérez le bac à glace et/ou assurez-vous Permet de préserver toute la fraîcheur des aliments qu'il est installé...
  • Page 128 BAC MULTI-USAGE DE LA PORTE Utilisation du SUPPORT MULTIPLE DU RÉFRIGÉRATEUR 1. Lorsque vous ne l'utilisez pas, laissez Grille de séparation amovible facilitant le stockage le support multiple des aliments dans des compartiments pratiques et replié vers l'avant temporaires. comme indiqué sur l'illustration.
  • Page 129 RETRAIT DES ACCESSOIRES DU 3. Tiroirs RÉFRIGÉRATEUR • Pour retirer un tiroir, ouvrez-le à fond puis soulevez-le 1. Clayettes (congélateur/réfrigérateur) légèrement. • Ouvrez entièrement la porte et soulevez la clayette en la délogeant pour la retirer. ( 1 ) 4. Couvercle du bac à légumes/bac à aliments secs •...
  • Page 130 6. Bac à glace (Congélateur) 8. Nettoyage du désodorisant • Le désodorisant aide à retirer les odeurs du - Soulevez et tirez doucement sur le bac de la réfrigérateur. La fonction de désodorisation machine à glaçons pour le retirer. peut diminuer au fil du temps. - Tenez la poignée comme illustré...
  • Page 131 UTILISEZ UNIQUEMENT DES FILTRES À EAU DE chiffon propre et sec pour ramener la pleine MARQUE SAMSUNG. intensité de l'éclairage. SAMSUNG ne sera pas tenu responsable en cas de dommages matériels incluant mais ne se limitant pas aux dommages matériels causés par ATTENTION l'utilisation d'un filtre à...
  • Page 132 Pour commander plusieurs cartouches de filtre à ou une tasse. eau, contactez votre distributeur Samsung agréé. 2. Laissez s’écouler 1 gallon d’eau à travers le filtre, verre par verre (faites s'écouler l'eau pendant environ 6 minutes).
  • Page 133 Dépannage PROBLÈME SOLUTION Le réfrigérateur ne • Vérifiez que la prise d'alimentation est correctement branchée. • Le système de contrôle de la température situé sur le panneau d'affichage est-il réglé fonctionne pas du à la bonne température? Essayez de le régler à une température inférieure. tout ou ne refroidit •...
  • Page 134 : besoin pour utiliser - Dispositifs : 1) un routeur sans fil, 2) le réfrigérateur Samsung E-Smart, 3) les fonctions un téléphone intelligent (de préférence : Galaxy S4, Galaxy Note3 / système E-Smart et Smart d’exploitation Android Jelly Bean)
  • Page 135 Si votre réfrigérateur doit être réparé N'hésitez pas à appeler un centre de service agréé Samsung proche en lui communiquant votre nom, adresse et numéro de téléphone lorsque votre appareil ne fonctionne pas correctement. Informations relatives à la garantie (CANADA) Garantie limitée à...
  • Page 136 Comment contacter Samsung dans le monde Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. PAYS APPELEZ LE OU RENDEZ-VOUS SUR LE SITE ÉCRIVEZ À Samsung Electronics America, Inc. 85 1-800-SAMSUNG E.U.A.
