  • Page 1: User Guide

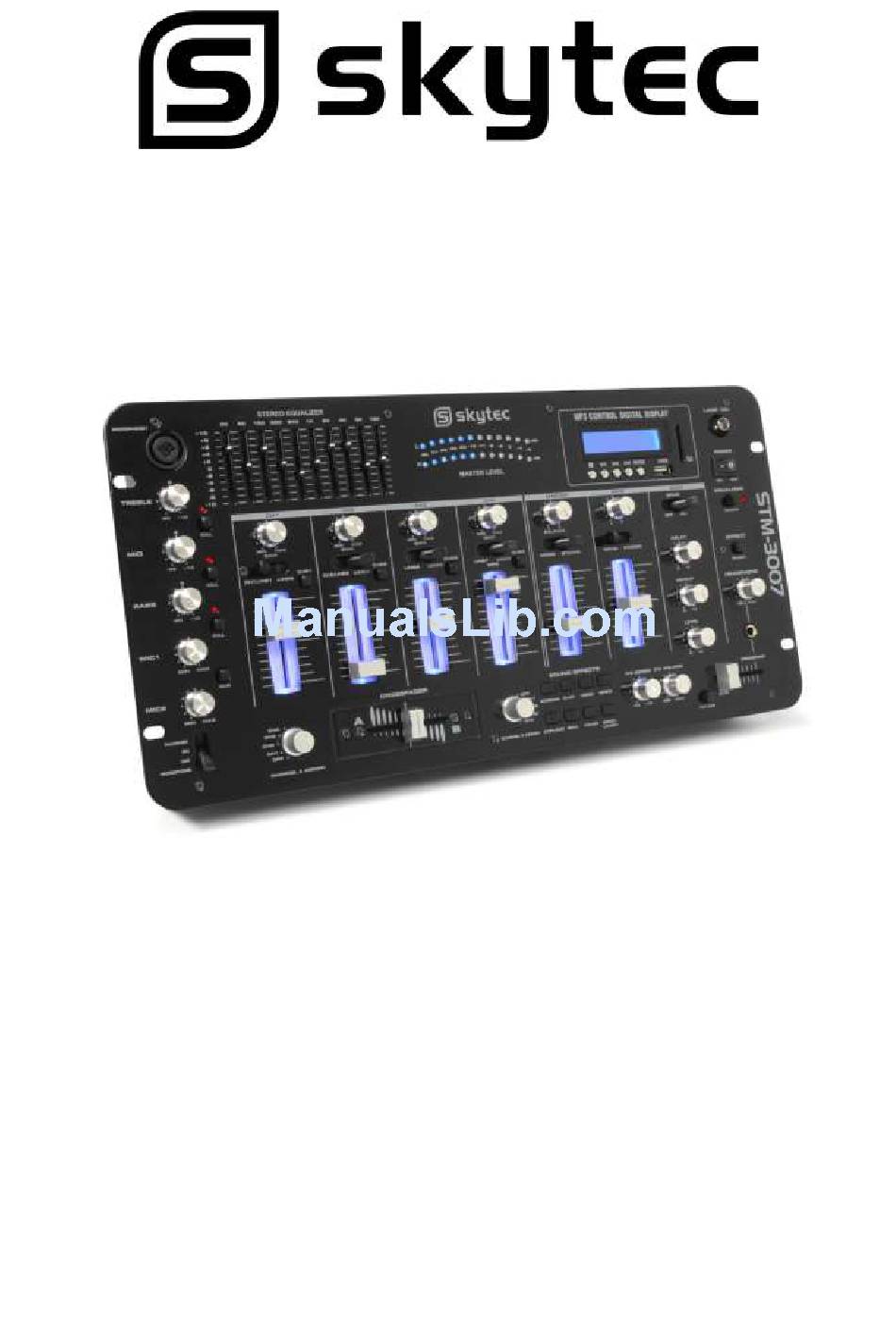

    USER GUIDE STM-3007 INSTRUCTIONS GEBRUIKSAANWIJZING BEDIENUNGSANLEITUNG...

  • Page 2: Safety Precaution

    172.736 Safety Precaution Read all documentations carefully before operating the equipment.Retain this manual for future reference.Follow all instructions printed on unit for proper operation. Do not open cover (or back cover) to reduce the risk of electric shock or fire. There are no user serviceable parts inside.Refer servicing to qualified service Personnel.
  • Page 3 11) Power cord protect ---Power cord do not be trampled or be pressed. 12) Clean ---Clean this unit with a soft cloth. Prevent water to enter into inner. 13) For device with AC power cord,check AC plug sheet and all of exposed metal parts with ohmmeter before using ,and resistance ought to be more than 100K ohm.

  • Page 4: Front Panel

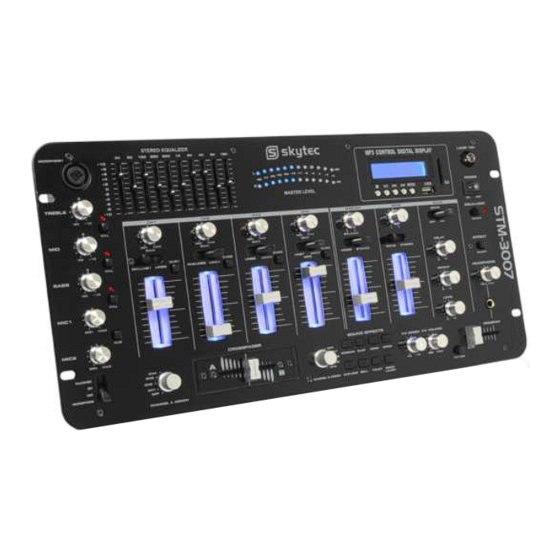

    Front Panel 1)MIC MID This knob adjusts the middle tone of the microphone. 2)MIC TREBLE This knob adjusts the high tone of the microphone. 3)MIC INPUT JACK Connect your MIC at this location. 4）KILL FOR TREBLE Press it to kill microphone trreble volume, and indicator light. 5) KILL FOR MID Press it ro kill microphone middle volume, and indicator light.
  • Page 5 8) CHANNEL CUE Use it to monitor the selected audio input source. 9) CHANNEL INPUT SELECTOR Let you to choose the input source to play for each channel. 10) CHANNEL LEVEOL CONTROL Let you control mixer’s overallchannel volume level. 11) DISPLAY METER Indicate the levels of left and right master channels.
  • Page 6 31) SOUND EFFECTS SPEED CONTROL Let you control the pitch of the selected sound effect. 32) SOUND EFFECTS VOLUME CONTROL Let you control the volume level of the sound effect within the mix. 33) ECHO LEVEL CONTROL Control the depth of the echo effect. 34) SOUNCD EFFECTS CUE Let you monitor the selected sound effect before mixing it in.

  • Page 7: Specifications

    Rear Panel 1) POWER SUPPLY INPUT JACK Input voltage from this jack. 2) VOLTAGE SELECTOR Select voltage which you need. 3) 1/4” OUTPUT JACKS Connect the mixer to a receiver use cables with 1/4” plugs 4) AMP OUTPUT JACKS Connect the mixer to a amplifier use cables. 5) ZONE OUTPUT JACKS Connect the mixer to a second receiver or amplifier powering speakers in the DJ booth or in a remote location.
  • Page 8 Equalizer : Control Frequencies------------30, 60, 120, 250, 500, 1K, 2K, 4K, 8K, and 16KHz Boost/Cut Range-------------------------+/- 10 dB from center MIC Tone Control Treble----------------------------------10kHz; +10/- 30dB MID-------------------------------------1kHz; +10/- 30dB Bass-------------------------------------100kHz; +10/- 30dB Talk over Attenuation-------------------- -16dB Echo Delay Time--------------------------50mS-120Ms Headphone output power-------------------30Mw @32 Ohms Power Source-----------------------------115 VAC, 60Hz/ 230VAC, 50Hz Consumed power---------------------------20W Dimensions( WxDxH)-----------------------482x 105x240mm...
  • Page 9 172.736 Hartelijk dank voor de aanschaf van dit SkyTec mengpaneel. Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen. WAARSCHUWING Lees altijd eerst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken. Bewaar de handleiding zodat elke gebruiker hem eerst kan doorlezen.
  • Page 10 Bedieningspaneel 1)MIC MID Met deze knop kunt u de midden tonen van het microfoonsignaal afregelen. 2)MIC TREBLE Met deze knop kunt u de hoge tonen van het microfoonsignaal afregelen. 3)MIC INPUT JACK Sluit hier uw microfoon op aan. 4）KILL FOR TREBLE Druk deze toets om de hoge tonen van het microfoonsignaal uit te schakelen, én de indicator licht op.
  • Page 11 8) CHANNEL CUE Gebruik deze toetsen om het audio ingangssignaal te beluisteren. 9) CHANNEL INPUT SELECTOR Ingangskeuzeschakelaar voor ieder kanaal 10) CHANNEL LEVEL CONTROL Kanaalfader voor ieder kanaal 11) DISPLAY METER LED Display voor het uitgangssignaal van het linker en rechter kanaal 12) MASTER MONO/STEREO SELECTOR Hier kunt u mono mode of stereo mode selecteren.
  • Page 12 31) SOUND EFFECTS SPEED CONTROL Gebruik deze om de snelheid van de effecten te regelen. 32) SOUND EFFECTS VOLUME CONTROL Gebruik deze om het volume van de effecten te regelen. 33) ECHO LEVEL CONTROL Gebruik deze om de “diepte” van het echo effect te regelen. 34) SOUNCD EFFECTS CUE Gebruik deze om het geselecteerde effect te controleren voordat het gemixt wordt.
  • Page 13 Achterpaneel 1) NETENTREE Voor het aansluiten van de netspanning 2) VOLTAGE SELECTOR Selecteer de juiste netspanning (220-240Vac/50Hz). 3) 1/4” OUTPUT JACKS Sluit hier de mixer aan op een versterker met behulp van 6.35mm pluggen. 4) AMP OUTPUT JACKS Sluit hier de mixer aan op een versterker. 5) ZONE OUTPUT JACKS Sluit hier de mixer aan op een versterker in de booth mode voor een bepaalde zone.
  • Page 14 MIC Toon Treble-------------------------------------10kHz; +10/- 30dB MID----------------------------------------1kHz; +10/- 30dB Bass-------------------------------------100kHz; +10/- 30dB Talkover Demping------------------------------------- -16dB Echo Delay Tijd-------------------------------50mS-120Ms Koptelefoon vermogen-----------------30Mw @32 Ohms Netspanning-------------115 VAC, 60Hz/ 230VAC, 50Hz Vermogen-------------------------------------------------20W Afmetingen( WxDxH)------------------482x 105x240mm Gewicht--------------------------------------------------3.5kg...
  • Page 15 172.736 DEUTSCH Herzlichen Glückwunsch zum Kauf dieses SkyTec Mischpults. Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch. Sicherheitsvorschriften: Bedienungsanleitung vor Inbetriebnahme sorgfältig durchlesen. Für spätere Bezugnahme aufbewahren. Originalverpackung für späteren Transport aufbewahren. Nur für Innengebrauch. Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführen lassen.
  • Page 16 Bedienfeld 1)MIC MID Zum einstellen der Mitteltöner des Mikrofonsignals . 2)MIC TREBLE Zum einstellen der Hochtöner des Mikrofonsignals 3)MIC INPUT JACK Zum anschließen der Mikrofone. 4）KILL FOR TREBLE Drücken Sie diese Taste, um die hohen Töne des Mikrofonsignals heraus zu filtern (die Anzeige leuchtet dann ). 5) KILL FOR MID Drücken Sie diese Taste, um die mittleren Töne des Mikrofonsignals heraus zu filtern (die Anzeige leuchtet dann).
  • Page 17 8) CHANNEL CUE Verwenden Sie diese Tasten um das Audio-Eingangssignal anzuhören. 9) CHANNEL INPUT SELECTOR - Eingangswahlschalter pro Kanal 10) CHANNEL LEVEL CONTROL Kanalfader pro Kanal 11) DISPLAY METER LED Display, anzeige des Ausgangssignals betr. Kanal L/R 12) MASTER MONO/STEREO SELECTOR Zum wählen des Mono- oder Stereo Modus.
  • Page 18 31) SOUND EFFECTS SPEED CONTROL Zum einstellen der Geschwindigkeit der Effekte. 32) SOUND EFFECTS VOLUME CONTROL Zum einstellen der Lautstärke der Effekte. 33) ECHO LEVEL CONTROL Zum einstellen der “Tiefe” des Echo Effekts. 34) SOUNCD EFFECTS CUE Zum überprüfen des Effekts bevor es vermischt wird. 35) ECHO REPEAT CONTROL Prüfen Sie diesen Zeitraum der Echo-Wiederholung.

  • Page 19: Technische Daten

    Rückseite : 1) 220-240Vac Buchse Um die Stromversorgung anzuschließen 2) VOLTAGE SELECTOR Wählen Sie die richtige Netzspannung (220-240Vac/50Hz). 3) 1/4” OUTPUT JACKS Schließen Sie den Mixer an einen Verstärker mit 6,35 mm-Stecker. 4) AMP OUTPUT JACKS Schließen Sie den Mixer an einen Verstärker. 5) ZONE OUTPUT JACKS Schließen Sie den Mixer an einen Verstärker in Booth Modus.
  • Page 20 MIC Ton : Treble----------------------------------10kHz; +10/- 30dB MID-------------------------------------1kHz; +10/- 30dB Bass-----------------------------------100kHz; +10/- 30dB Talkover Dämfung---------------------------------- -16dB Echo Verzögerung----------------------------50mS-120Ms Kopfhörer Ausgangsleistung---------30Mw @32 Ohms Stromversorgung------115 VAC, 60Hz/ 230VAC, 50Hz Leistung-------------------------------------------------20W Abmessungen( WxDxH)--------------482x 105x240mm Gewicht-------------------------------------------------3.5kg...
  • Page 21 English Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or your dealer about the way to proceed. The specifications are typical. The actual values can slightly change from one unit to the other. Specifications can be changed without prior notice. WARRANTY CONDITIONS The date the product leaves the importer is considered to be the date the warranty begins.

  • Page 22: Ce Declaration Of Conformity

    Tel : 0031546589299 Fax : 0031546589298 The Netherlands Product number: 172.736 STM-3007, 6 Channel Mixer SD/USB/MP3/LED/Bluetooth 19" Product Description: Regulatory Requirement: EN 60065 EN 55013 EN 55020 EN 61000-3-2/-3-3 The product meets the requirements stated in Directives 2006/95 and 2004/108/EC and conforms to the above mentioned Declarations.
  • Page 23 www.tronios.com Copyright © 2013 by TRONIOS the Netherlands...
