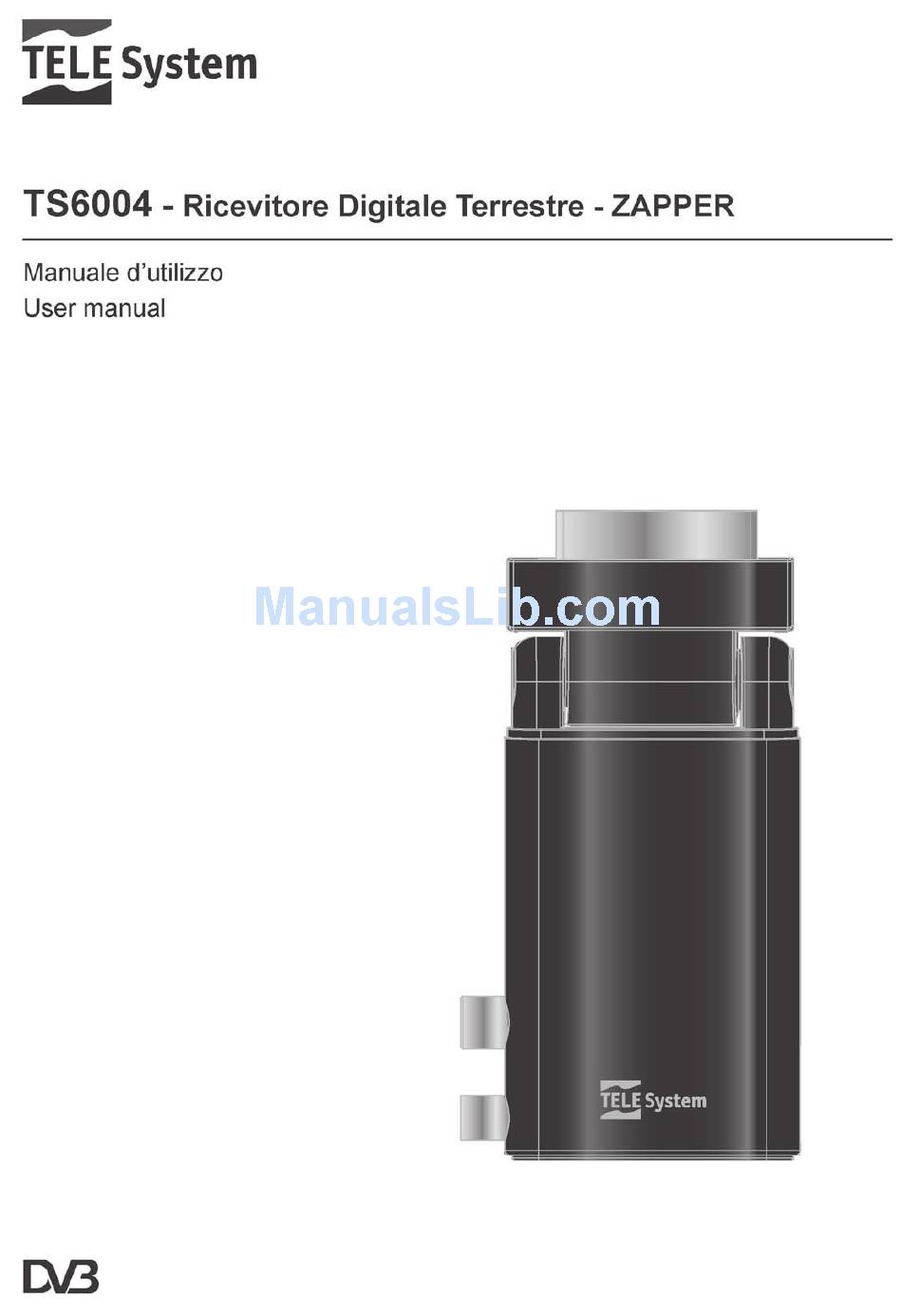

Tele System TS6004 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TS6004 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Tele System TS6004

Summary of Contents for Tele System TS6004

  • Page 3: Table Of Contents

    Lo staff TELE System Electronic ATTENZIONE! TELE System Electronic Srl comunica, che a seguito di eventuali modifiche software e/o hardware aventi l’obiettivo di migliorare il prodotto, si potrebbero evidenziare incongruenze tra il contenuto di questo manuale ed il prodotto in possesso...

  • Page 4: Norme Di Sicurezza

    TELE System 1 Norme di sicurezza Per un utilizzo sicuro dell’apparecchio, e per la vostra incolumità, leggere attentamente i seguenti consigli riguardanti le misure di sicurezza. ALIMENTAZIONE Il ricevitore deve essere collegato esclusivamente ad una presa di corrente da 230 Volt ~, 50Hz tramite l’adattatore in dotazione.

  • Page 5: Descrizione Prodotto E Collegamenti

    TS6004 2 Descrizione prodotto e collegamenti 1. DC IN Ingresso per l’alimentatore AC/DC in dotazione 2. IR sensor Sensore a raggi infrarossi per telecomando. 3. RF OUT LOOP THROUGH Uscita passante segnale d’antenna verso il TV. 4. ANT IN Ingresso segnale d’antenna.

  • Page 6: Telecomando

    TELE System 2.1 Telecomando La conoscenza del telecomando costituisce la base per l’utilizzo del ricevitore e per una facile navigazione tra le varie funzioni e i menu. 2.1.1 Batterie Informazioni ed avvertenze Sostituire o inserire le batterie al primo utilizzo del prodotto o quando il telecomando non risponde più...

  • Page 7: Primo Avvio Del Ricevitore

    TS6004 3 Primo avvio del ricevitore Una volta terminato il collegamento del ricevitore (par. 2) ed inserita la spina dell’alimentazione nella presa di rete, il ricevitore si avvierà automaticamente. Se non dovesse accadere, accendere il ricevitore utilizzando l’apposito tasto ON/ST.BY del pannello frontale o del telecomando.

  • Page 8: Impostazione Tv

    TELE System Imposta data o Impostare, con i tasti numerici e il tasto freccia e , la data corrente. (non modificabile se l’ opzione “Uso GMT” è impostata su ON). Andare al passo successivo con il tasto freccia Imposta ora Impostare, con i tasti numerici e il tasto freccia / , l’ora corrente.

  • Page 9: Password

    TS6004 4.1.3 Password Per la modifica di parametri importanti del menu o l’accesso ad eventi protetti tramite Controllo Parentale, il ricevitore richiede l’inserimento di una password numerica a quattro cifre (PIN). Tale codice è predefinito al valore “0000” (quattro volte zero), ma può essere personalizzato tramite l’opzione Cambia password Imp Blocco menu Se impostato su ON l’accesso al menu principale verrà...

  • Page 10: Imposta Predefiniti

    TELE System 4.1.6 Imposta predefiniti Se necessario, è possibile riportare il ricevitore alle condizioni di fabbrica mediante un reset software. Tale operazione è attuabile premendo il tasto OK del telecomando in corrispondenza del menu “Strumenti - Ripristino Impostazioni di Fabbrica”; verrà richiesta conferma.

  • Page 11: Guida Alla Risoluzione Dei Problemi

    TS6004 8 Guida alla risoluzione dei problemi PROBLEMA POSSIBILI CAUSE COSA FARE Il ricevitore è alimentato -L’adattatore AC/DC è -Controllare l’adattatore AC/DC ma non si vede nessun correttamente inserito nella presa di inserito correttamente nella presa di corrente. segnale Video o Audio corrente.

  • Page 12: Caratteristiche Tecniche

    TELE System 9 Caratteristiche tecniche Tipo prodotto Ricevitore digitale terrestre (ETSI EN 300 744) per canali in chiaro Frequenza in ingresso 147÷230 MHz (VHF) / 470÷862 MHz (UHF) Larghezza di banda di canale 6 / 7 / 8 MHz Display 6 : Ita–...
  • Page 13 Please read the manual carefully and preserve it for future reference. The TELE System Electronic staff CAUTION! TELE System Electronic Srl states that modifications made to software and/or hardware in order to improve the product could result in incongruities between this manual and the product in your possession.

  • Page 14: Safety Regulations

    TELE System 1 Safety regulations We advise you to read the following information concerning the safety regulations carefully in order to ensure safe use of the appliance. ELECTRICAL SUPPLY The receiver must be supplied by its AC/DC adapter. Do not remove the cover of receiver or the AC/DC adapter. The inside of the appliance could contain high voltages which could endanger the user.

  • Page 15: Product Description And Connections

    TS6004 2 Product description and connections 1. DC IN Power connection 2. IR Infrared sensor for remote control. 3. RF OUT LOOP THROUGH Loop through antenna signal to TV. 4. ANT IN Antenna connection 5. SCART TV The receiver SCART must be connected directly to the TV SCART .

  • Page 16: Remote Control

    TELE System 2.1 Remote control Get well-acquainted with your remote control and you will find it much easier to navigate through the various menu options. 2.1.1 Batteries Information and warnings Substitute or insert the batteries the first time you use the product or when the remote control doesn’t properly respond to pressure on the buttons.

  • Page 17: First Time Installation

    TS6004 3 First time installation After connecting the receiver (section Errore. L'origine riferimento non è stata trovata.) and inserting the power cable in the main power socket, the receiver will automatically turn on. If this doesn’t happen, turn on the receiver using the ON/ST.BY button on the front panel or on the remote control.

  • Page 18: Tv Setup

    TELE System Set Date o Using the numbers buttons and the arrows, set the current date (the date cannot be modified if “Use of GMT” is set to ON). Press the arrow for the next step. Set Time Using the numbers buttons and the arrows, set the current hour (the hour cannot be modified if “Use of GMT”...

  • Page 19: Factory Reset

    TS6004 4.1.3 Password To modify some important menu parameters or view programs protected by Parental Lock, the receiver requires a PIN (a four number password). The factory set password is “0000” (four times zero), but it can be personalised through the Change password option.

  • Page 20: Radio List

    TELE System 5 TV 5.1.1 TV list Access to the channels list allows you to modify and organise the list itself and each channel. It is possible to create favourites lists, to move and/or jump channels to create a personalised list or to block/rename/eliminate one or more channels.

  • Page 21: Troubleshooting Guide

    TS6004 8 Troubleshooting guide PROBLEM PROBABLE CAUSE SOLUTION No image or sound -The receiver is not plugged into the -Make sure the power adapter is power socket. properly plugged into the power - The power adapter AC/DC is not socket.

  • Page 22: Technical Specifications

    TELE System 9 Technical specifications Type of product Digital terrestrial receiver (ETSI EN 300 744) for free to air channels Input frequency 147÷230 MHz (VHF) / 470÷862 MHz (UHF) Channel bandwidth 6 / 7 / 8 MHz Display 6 : IT– RU –EN – DE – FR– SP...
  • Page 24 Codice Prodotto - 21005201 Ricevitore SCART Product Code - 21005201 SCART Digital Digitale Terrestre Zapper terrestrial receiver Zapper Tele System Electronic states that this product Tele System Electronic dichiara sotto la propria meets the basic European requirements of responsabilità che questo prodotto soddisfa i...
