Z-Wave ZXT-120 Operating Instructions Manual

Hide thumbs Also See for ZXT-120:
Table of Contents

Advertisement

Quick Links

Download this manual See also: User Manual

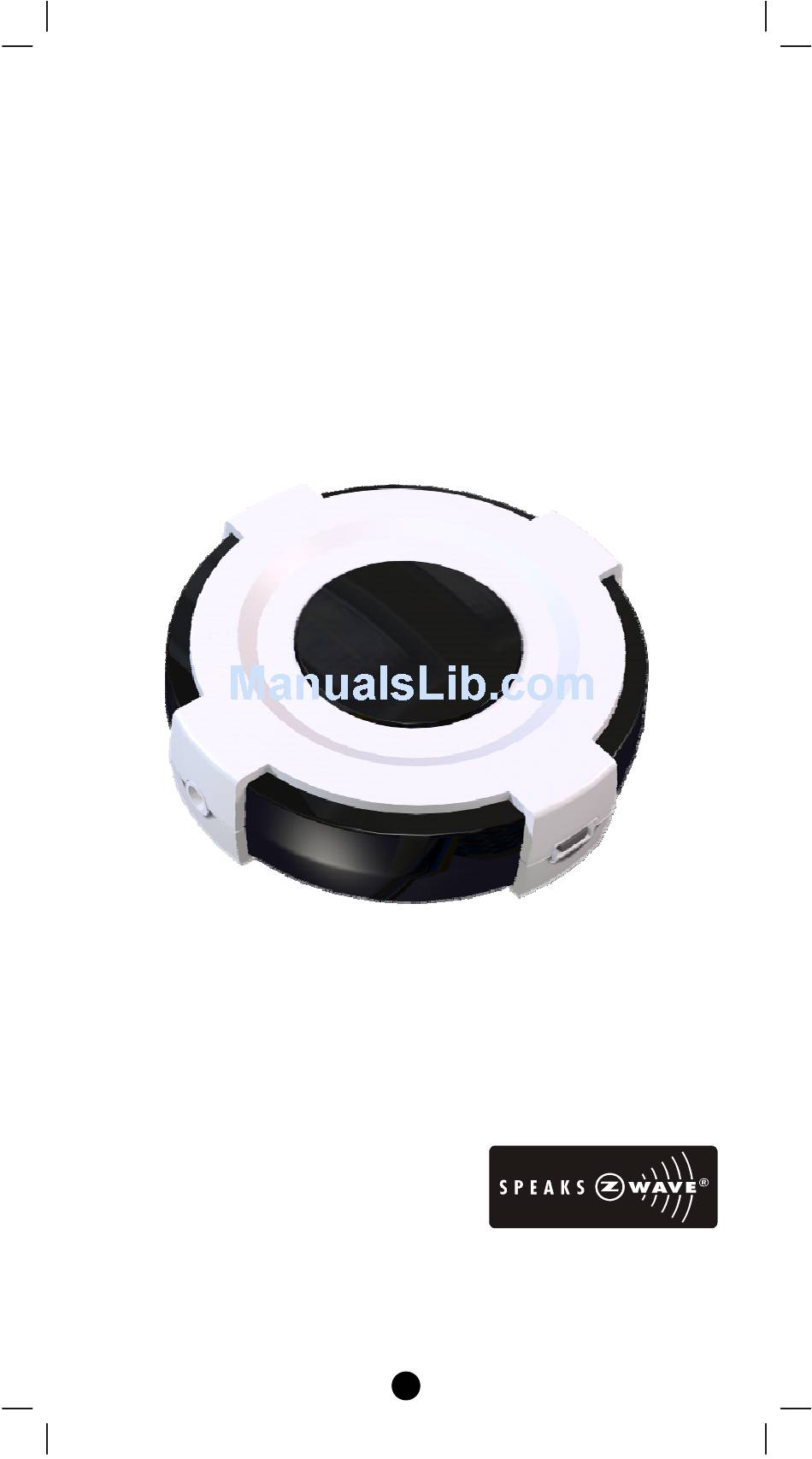

ZXT-120
(Z-Wave-to-AC IR Extender)
Firmware Version: V1.0 and V1.1
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZXT-120 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Z-Wave ZXT-120

Summary of Contents for Z-Wave ZXT-120

  • Page 1 ZXT-120 (Z-Wave-to-AC IR Extender) Firmware Version: V1.0 and V1.1...

  • Page 2: Table Of Contents

    IR Code Selection ..........11 IR Code Learning ..........13 Reset ZXT-120 to factory default......17 INSTALLATION ..........18 MOUNTING THE ZXT-120 TO A WALL ....18 WIRELESS INFORMATION ....... 21 MAINTENANCE..........21 FREQUENTLY ASKED QUESTIONS ....21 Z-Wave Frequently Asked Questions ....21 TECHNICAL SPECIFICATIONS ......

  • Page 3: Introduction

    ZXT-120 Z-Extender (Z-Wave-to-AC IR Extender) Operating Instructions   Introduction  The ZXT‐120 is a Z‐Wave to IR extender for air‐conditioner (AC),  (Figure 1), it works with any Z‐Wave compliant gateway or controller  by translating Z‐Wave Thermostat Commands to AC IR control code.  User can select the IR code from the built‐in code library of ZXT‐120,  or use learning function, by using Z‐Wave Configuration Commands  according to the parameter table.  ZXT‐120 is also with built‐in  temperature sensor which allows gateway or controller to get the  current room temperature.   Figure 1 ZXT-120     ZXT‐120 can be configured as either “Frequently Listening Routing  Slaves” (FLiRS) or “Always Listening” node after exclusion process  (before inclusion process).     FLiRS node type is for battery operated applications and it will enter  sleep mode frequently in order to conserve battery consumption that  can provide the flexibility if there is out of 5Vdc power source. Also,  user can place the unit in anywhere at home.     Always Listening node type is for the needs of fast response  application. It works with 5Vdc power source. Always Listening node  can act as a repeater, which will re‐transmit the RF signal to ensure  that the signal is received by its intended destination by routing the  signal around obstacle and radio dead spots.    ZXT‐120 supports Network Wide Inclusion (NWI) and Explore Frames.  It also supports Z‐Wave networks with multiple gateways and  controllers. Like every Z‐Wave accessory, user will need to include the ...

  • Page 4: Controller And Gateway Requirements

    ZXT‐120 into their Z‐Wave network using the primary controller. Then,  the user can use either the primary controller or secondary controller  to configure and setup the ZXT‐120 using Z‐Wave’s configuration  command class. Once the configuration and setup is complete, the  controller can use Z‐Wave “Thermostat commands class” to control  their IR‐controlled air‐conditioner through the ZXT‐120.       Controller and Gateway Requirements  The ZXT‐120 can work with any Z‐Wave compliant controller or  gateway supporting the following Z‐Wave commands.  Configuration Command Class  Multilevel Sensor Command Class  Thermostat Command Class   Thermostat Mode Command Class  Thermostat Fan Mode Command Class  Thermostat Set‐point Command Class  Built‐in IR code library  The Built‐in IR code library supports most of the popular air  conditioner brands in the market. Z‐Wave gateway and controller  does not need to have any IR control code knowledge. User can use Z‐ Wave controller or gateway to select the IR code according to the ZXT‐ 120 code list separately provided through Z‐Wave configuration  command.    ...

  • Page 5: Glossary

    Glossary  Device or  Devices and nodes are all terms to describe an  individual Z‐Wave device. These are all  Node  interchangeable when setting up your Z‐Wave  network. Inclusion  Add a Z‐Wave device to the network.   Exclusion  Delete a Z‐Wave device from the network.   To take a device out of a group, scene or  Remove  association group while that device still exists  in the same Z‐Wave network.  A collection of Z‐Wave devices is controlled by  primary and secondary controllers operating  Z‐Wave  on the same system. A Z‐Wave network has its  Network   own unique ID code so that controllers not in  the network cannot control the system.   The first controller is used to set up your  devices and network. Only the Primary  Primary  Controller can be used to include or delete  Controller  devices from a network. It is recommended  that you mark the primary controller for each  network for ease in modifying your network.   A controller containing network information  about other devices within the network and is  Secondary  used for controlling devices. Secondary  Controller  controller is created from the Primary  Controller and cannot include or delete devices  to the network.   A controller containing network information  about other devices within the network and is  used for controlling devices. Inclusion ...

  • Page 6: Zxt-120 Operations

    ZXT‐120 Operations    Before using the ZXT‐120, please read the [INSTALLATION] if you need  to mount the ZXT‐120 to a wall. Power up the ZXT‐120 by the USB  Power 5Vdc or Dry battery AAA x 3pcs.    • Plug‐in 5Vdc power into the USB socket if operated at Always  Listening mode. Or  • Install 3xAAA batteries if operated at FLiRS mode.   • Please refer to the section of [MOUNTING PROCEDURE].  • Remove the battery cover on the back of your ZXT‐120 battery  chassis.  • Mount the battery cover into the main unit with 2 screws.  • Check the polarity of the batteries and the "+/‐" marks inside the  battery compartment.  • Insert the batteries.   • Push the battery cover and main unit back in place.     CAUTION (battery and power adaptor safety)  − Use new batteries of the recommended type and size only.  − Never mix used and new batteries together.  − To avoid chemical leaks, remove batteries from the ZXT‐120 if  you do not intend to use the remote for an extended period  of time.  − Dispose of used batteries properly; do not burn or bury them.   (Please carefully read through the following then store the manual for  future reference.) ...

  • Page 7: Product Overview

    5V DC               Surround IR Output for   top and 4-directions                             Figure 2 PROG Key and IR Port of ZXT-120...

  • Page 8: Z-Wave Remote Control

    Z‐Wave Remote Control    Select your operation mode; please refer to “Listening Mode”  section.  Include or Exclude the unit from the existing Z‐Wave home  control network with your primary controller.  ‐  Refer to your primary controller instructions to process  the inclusion / exclusion setup procedure.  ‐  When prompted by your primary controller, click once  on the PROG button.  ‐  The primary controller should indicate that the action  was successful. If the controller indicates the action was  unsuccessful, please repeat the procedure.  User can use either primary controller or secondary controller  (should support configuration command class) to setup the ZXT‐ 120 AC code by the parameter 27 (IR code number for built‐in  code library), please refer to code list for the parameter value  then setup your AC control code.  Once the configuration and setup were completed, the  controller can use Z‐Wave “Thermostat commands class” to  control their IR‐controlled air‐conditioner with the ZXT‐120.   You can record down your device code under the below table for  future reference after setting up the ZXT‐120 correctly.    AC device programmed to your ZXT‐120   Code no.:    ...

  • Page 9: Zxt-120 Information

    ZXT‐120 Information     How to get the NIF “Node Information Frame” on ZXT‐120  (Inclusion)    LED Indication Status  Step  Setup Key  on ZXT‐120  • LED flashes once  Press the PROG button on the  ZXT‐120  then stay off  1    (ZXT‐120 will report  the supported    command class)  Parameter No. and Parameter Value of configuration command    Parameter  Definitions  Parameter Value  Number  25   Indicate a location for IR code  0‐22  (0x19)  learning and start learning  (0x00 – 0x16)  26  Learning status register  0x00: Idle ‐ this IR  (0x1A)    channel is idle    (default)   ...
  • Page 10 air‐conditioners in a room  (default)  are used  extend the battery life by  disabling the Surround IR  Emitters  33  AC function “SWING” control  0x00: SWING OFF   (0x21)  0x01: SWING AUTO  (Default)  35  Learn location status  Bit mask = 1, learn  (0x23)  location has learn  data. Otherwise, Bit  mask = 0  See figure “Learn  location” as below  Parameter Table    Bit Mask Byte 1  Location 0‐7 Bit Mask Byte 2 Location 8‐15 Bit Mask Byte 3 Location 16‐23 Bit Mask Byte 4   [Reseved] Figure: Learn location    On the above example, location 1, 7, 8, 12, 16 has learned data.       Mapping Information  − BASIC Set Value 0x00 will map to Thermostat mode Off 0x00.  −...

  • Page 11: Listening Mode Change

    Listening Mode Change (default mode is FLiRS)    ZXT‐120 can be configured as either “Frequently Listening Routing  Slaves” (FLiRS) or “Always Listening” node after exclusion process.     FLiRS node type is targeted for battery operated applications and it  will enter sleep mode frequently in order to conserve battery  consumption.     Always Listening node type is targeted for the needs of required a fast  response application.     Important:    It is not allowed to changing ZXT‐120 operation mode without  exclusion process (do not change ZXT‐120 operation mode while ZXT‐ 120 is included in a network).    How to switch ZXT‐120 listening mode from “Always Listening＂ to  “FLiRS＂ (or vice verse)     LED Indication Status  Step  Setup Key  on ZXT‐120  • LED stay off  Press and hold the PROG button on  1  the ZXT‐120 for around 4 seconds    • LED flashes twice  Release the button and then press  the PROG button 3 times within 2  then stay off  seconds  (ZXT‐120 set in FLiRS    mode)   ...
  • Page 12 After included ZXT‐120 to Z‐Wave  ‐  controller or Gateway, go to device  1  setup for configuration on gateway  or controller.  Input parameter number “27” and  ‐  parameter value (please look up the  2  code list of ZXT‐120 according to  your AC brand). Then complete the  configuration process.    • LED flashes once  Press the PROG button on the ZXT‐ 120. (this step apply when using  when ZXT‐120  ZRC‐100 or other portable controller  3  receives the  for set up, if using gateway, user can  configuration  skip this step)  setting  • LED flashes once  Go back to the control page of ZXT‐ 120 on the gateway and try the  every time it  function such as (cool, temperature  receives a  set).  command from  gateway     4  If the air conditioner does not  respond to the command you set on  Gateway (Cool, Heat, Auto,  Temperature set etc.), repeat step 2 ...

  • Page 13: Ir Code Learning

    IR Code Learning    In case none of the code on the code list works for the targeted air  conditioner, user can use IR code learning function using configuration  according to below steps:     LED Indication Status  Step  Setup Key  on ZXT‐120  • LED flashes once   Go to configuration setting page on  the gateway or ZRC‐100 and input  when ZXT‐120  parameter number “27” and  receives the  1  parameter value “000” to select the  configuration  dedicated AC code number “000”  setting  for learning.  Look up below mapping table (value  ‐  0‐22) for learning, and decide the IR  setting you intent to learn next.   For example “22°C, cool” which  matches value “5” (IR code to be  2  learnt will locate at “5” in ZXT‐120).  Set your original air conditioner  remote at “22°C, cool” and turn it  off. (Besides temperature and  mode, you may set other desired  settings, such as Fan, Swing etc.)    Go to configuration setting page on  ‐  the gateway or ZRC‐100 and input  3  parameter number “25” and ...
  • Page 14   Press “power on” button on the  original air conditioner remote.    If the learning is failed, repeat step 3  to step 5.  To learn next IR code, repeat step 2  to step 5.         When you encounter problem, check followings:  − Make sure your original remote is switched to power off.  − Press  the  key  on  original  remote  before  learning  mode  timeout.  − Keep away from incandescent light and direct sunlight during  learning.  − Make sure IR Transmitter of your original remote alight with  learning diode of ZXT‐120, you may also slight adjust closer or  further  away  the  distance  of  two  devices.  Some  of  remotes  the IR transmitter in hidden behind lens and may not installed ...
  • Page 15 IR Learning Mapping Table (Parameter number 25)    Parameter Value  Thermostat command    (Location)  & IR setting  0  OFF    1  ON (resume)    2  19°C cool    3  20°C cool    4  21°C cool    5  22°C cool    6  23°C cool    7  24°C cool    8  25°C cool    9  26°C cool  Default Cool 10  27°C cool    11 ...
  • Page 16  Important Information  After all learning completed, user can go back to the ZXT‐120  control page on the gateway for normal operation.  − On the gateway UI, user can only use the temperature range  from  the  mapping  table,  OFF,  ON(RESUME),  COOL,  HEAT,  DRY, If user press the button of FAN, or other function on the  gateway UI which is not listed in above table, ZXT‐120 will not  respond.  − If user only learnt ON, OFF, or part of the settings according  to  the  above  table,  ZXT‐120  will  send  the  learnt  data  to  the  air  conditioner  only.  For  example,  user  only  learnt  ON,  OFF,  22°C ...

  • Page 17: Reset Zxt-120 To Factory Default

    Reset ZXT‐120 to factory default    Press and hold “PROG” button for 10seconds on ZXT‐120. The LED will  flash twice until reset process is completed.     Note: This reset step will not affect the operation mode of ZXT‐120,  “ ＂ user should refer to  Listening Mode  section if you want to change  the operation mode.     Information  − If  you  are  using  Gateway  or  other  Z‐wave  controllers  to  operate  ZXT‐120,  Please  follow  the  instruction  from  the  gateway or other controller.  − You can check either the specifications in the manual of your  ZXT‐120  or  also  check  online  at  www.remotec.com.hk  for  a  full list of products that can be used with your ZXT‐120. ...

  • Page 18: Installation

    INSTALLATION  MOUNTING THE ZXT‐120 TO A WALL  MOUNTING LOCATION PRECAUTIONS  • Before mounting, check the material and structure of the  mounting location. If the location does not have the proper  material or structure, the ZXT‐120 can fall and cause injuries.  • Use commercial items that best match the wall structure and  material for the screws and other fixtures.  • Do not mount near a kitchen counter, humidifier, or other  location in which it can be exposed to smoke or steam. Doing so  could cause a fire or electrical shock.  • Do not mount in locations with high humidity or large amounts of  dust. Doing so could cause a fire or electrical shock.  • Do not mount to locations subject to high temperatures, high  humidity, or exposure to water. Doing so could cause a fire or  electrical shock.  • Do not mount to locations subject to large amounts of vibration,  large jolts, or large forces. These could cause an injury if the ZXT‐ 120 falls and breaks.    MOUNTING PROCEDURE PRECAUTIONS  • Do not modify parts or use the ZXT‐120 in ways other than its  intended use. Doing so could cause the ZXT‐120 to fall and result  in an injury.  • Be sure to fully check that there are no electrical wires or pipes  inside the wall before mounting.  • If any of the screws are loose, the ZXT‐120 can fall and cause an  injury. Do not mount the ZXT‐120 with the screws still loose.  • Check that the two screws mounted to the wall are fully inserted  into the key holes of the ZXT‐120. Otherwise, the ZXT‐120 can fall  and cause an injury. ...
  • Page 19 Note 2: Before mounting to a wall, be sure to fully read the precautions.     Obtain two screws suitable for the wall strength and material.  The screw size is shown in the figure below.      The positional relationship between the ZXT‐120 key holes and  the screw mounting positions are shown in the figure below.  Note 1: When mounting the screws to the wall, leave a space between the wall and screw cap as shown in the figure.  ...
  • Page 20 Note 1: Check that the ZXT-120 is firmly secured to the wall. Note 2: Insert USB plug or batteries and IR emitter cable so that they are firmly connected to the ZXT-120. When removing the ZXT‐120 from the wall, lift up the ZXT‐120,  then pull it towards you.    Detach the main unit from the battery chassis by move toward  to top position.       ...

  • Page 21: Wireless Information

    WIRELESS INFORMATION  Wireless range:  This device has an open‐air line‐of‐sight transmission distance of 100  feet which complies with the Z‐Wave standards. Performance can vary  depending on the amount of objects in between Z‐Wave devices such  as walls and furniture. Every Z‐Wave device set up in your network will  act as a signal repeater allowing devices to talk to each other and find  alternate routes in the case of a reception dead spot.  Radio frequency limitations:  1. Each wall or object (i.e.: refrigerator, bookshelf, large TV, etc) can  reduce the maximum range of 65 feet by up to 25 to 30%.  2. Plasterboard and wooden walls block less of the radio signal then  concrete, brick or tile walls which will have more of an effect on  signal strength.  3. Wall mounted Z‐Wave devices will also suffer a loss of range if  they are housed in metal junction boxes which could also reduce  the range by up to 25 to 30%.  MAINTENANCE    Do not expose your ZXT‐120 to dust, strong sunlight, humidity,  high temperatures or mechanical shocks.  Do not use old and new batteries together as old batteries tend to  leak.  Do not use corrosive or abrasive cleansers on your ZXT‐120.  Keep the unit dust free by wiping it with a soft, dry cloth.  Do not disassemble your ZXT‐120, it contains no user‐serviceable  parts.      FREQUENTLY ASKED QUESTIONS    Z‐Wave Frequently Asked Questions    Q  Why won’t my ZXT‐120 work with the Z‐Wave devices I  purchased from another country?  A  Due to different countries regulations Z‐Wave products from  different regions are set to different frequencies. Before ...
  • Page 22     Q  Can I use the USB port to configure ZXT‐120?  A    No, the mini USB port only provides an alternative option for user  to power the ZXT‐120.    Q  Do I need an electrician to install Z‐Wave products in my house?  A  Installation can be simple. In some cases all you need to do is  mount the ZXT‐120 to a wall or wooden racks. You also can place  the ZXT‐120 on the desk and power it with dry cell batteries.  Q  How to select my air‐conditioner IR code from ZXT‐120?  A  You should refer to the code list and look into the brand and try  the code no. sequentially until you find the right code. You can  record down your device code under the table for future  reference after setting up the ZXT‐120 correctly.  Q  ZXT‐120 is working on top and 4‐directions IR output, but there  is no response on the IR emitter socket, why?    A  ZXT‐120 supports two IR power levels for the external IR emitter  to avoid saturation of the IR receiver. You can set the IR output  power level by the Parameter Table value (normal or high power  mode) or adjust the position of your external IR emitter.    Q  Can I use 2 or more ZXT‐120 in my house? What is the max. units  if yes?  A  Yes and it is very depend on the capability of gateway / controller.  For example, gateway can supports up to 8, 16 or 32 ZXT‐120 in a  network.     Q  How to avoid the IR interference if I am using 2 identical air‐ conditioners in same location but want to control them  individually?  ...

  • Page 23: Technical Specifications

    Q   Where can I keep up to date with the latest Z‐Wave products for  my house?  A   You can keep up to date by visiting the www.remotec.com.hk  website where we will have information and ideas for using Z‐ Wave technology.      TECHNICAL SPECIFICATIONS    BW8377EU (ZXT‐120EU)  BW8377AU (ZXT‐120AU)  Model no.  BW8377US (ZXT‐120US)  BW8377IN (ZXT‐120IN)  868.4MHz (EU) (ZXT‐120EU)  921.4MHz (AU) (ZXT‐120AU)  RF frequency  908.4MHz (US) (ZXT‐120US)  865.22MHz (IN) (ZXT‐120IN)  up to 80ft outdoor line of sight, in unobstructed  RF operating distance  environment  IR operating distance  up to 25ft line of sight, in unobstructed environment   IR learning Max.  23 commands  Measurable range: 32 – 104 °F / 0 – 40 °C  Temperature   Operation: 0 ‐ 40°C  Storage: ‐20 ‐ 60°C  USB Power DC 5V 100mA or   Powered by  Dry battery AAA x 3pcs  Dia.=70mm, T = 18mm (Main unit)  Dimension   Dia.=70mm, T = 15.5mm (Battery chassis)  35g (Battery chassis excluded)  Weight  ...
  • Page 24 COMMAND_CLASS_CONFIGURATION  Version1  NO  YES  COMMAND_CLASS_BASIC  Version1  NO  YES  COMMAND_CLASS_VERSION  Version1  NO  YES  COMMAND_CLASS_SENSOR_MULTILEVEL  Version1  NO  YES  COMMAND_CLASS_SWITCH_ALL  Version1  NO  YES  COMMAND_CLASS_MANUFACTURER_SPECIFIC  Version1  NO  YES  Supported function in Thermostat Command Class  Z‐Wave command class  Description  Supported  Auto/Auto Low  YES  Low  YES  Auto High  YES  Thermostat Fan mode High  YES  Auto Medium  YES  Medium  YES ...
  • Page 25 Auto Changeover  YES  Energy Save Heat  NO  Energy Save Cool  NO  AWAY  NO  ZXT‐120 functions and Parameters summaries:  Z-WAVE COMMAND FUNCTIONS CONDITIONER Z-WAVE COMMAND CLASS COMMAND PARAMETER FUNCTION COMMAND_CLASS_THERMOSTAT THERMOSTAT_ MODE = 5 _MODE MODE_SET POWER ON COMMAND_CLASS_BASIC BASIC_SET VALUE = 0XFF POWER COMMAND_CLASS_THERMOSTAT THERMOSTAT_ MODE = 0 _MODE...
  • Page 26 THERMOSTAT_ COMMAND_CLASS_THERMOSTAT FAN_MODE_SE FAN MODE = 1 _FAN_MODE, v1 FAN LOW (1/3) THERMOSTAT_ COMMAND_CLASS_THERMOSTAT FAN_MODE_SE FAN MODE = 1 _FAN_MODE, v2 FAN MID (2/3) THERMOSTAT_ COMMAND_CLASS_THERMOSTAT FAN_MODE_SE FAN MODE = 5 _FAN_MODE, v2 THERMOSTAT_ COMMAND_CLASS_THERMOSTAT FAN_MODE_SE FAN MODE = 3 _FAN_MODE, v1 FAN HIGH (3/3) THERMOSTAT_...
  • Page 27 SIZE = 1, VALUE = 0xFF BATTERY COMMAND_CLASS_BATTERY BATTERY_GET LEVEL VERSION COMMAND_CLASS_VERSION VERSION_GET MANUFACTURE MANUF'ER COMMAND_CLASS_MANUFACTUR R_SPECIFIC_GE SPECIFIC ER_SPECIFIC TEMPERATURE COMMAND_CLASS_SENSOR_MUL SENSOR_MULTI SENSOR TILEVEL LEVEL_GET...

  • Page 28: Checking Accessories

    CHECKING ACCESSORIES  After opening the cover of the packing box, check that the following  accessories are included.   • ZXT‐120 (Z‐Wave‐to‐AC IR Extender)  • Screws (bottom cover) x 2pcs  • ZXT‐120 User Manual (download from our website)  • AC Code List (download from our website)    FCC NOTICE  This device complies with Part 15 of the FCC rules. Operation is  subject to the following two conditions:   (1) this device may not cause harmful interference, and   (2) this device must accept any interference received, including  interference that may cause undesired operation.    WARNINGS  Changes or modifications not expressly approved by the party  responsible for compliance could void the user's authority to operate  the equipment.  ‐ RISK OF FIRE  ‐ RISK OF ELECTRICAL SHOCK  ‐ RISK OF BURNS  ‐ The socket‐outlet shall be installed near the equipment and  shall be easily accessible.  ‐ Use only power supplies listed in the user instructions.    Do not dispose of electrical appliances as unsorted municipal waste,  use separate collection facilities. Contact your local government for  information regarding the collection systems available.    CAUTION  ‐   RISK OF EXPLOSION IF BATTERY IS REPLACED BY AN INCORRECT  TYPE.  ‐   DISPOSE OF USED BATTERIES ACCORDING TO THE INSTRUCTIONS.   ...

  • Page 29: Warranty

    WARRANTY  ONE‐YEAR LIMITED WARRANTY: Remotec warrants this product to be  free from defects in materials and workmanship under normal use  and service for a period of one year from the original date of purchase  from the distributor or dealer.    REMOTEC shall not be liable for:  damages caused by defective devices for indirect, incidental,  special, consequential or punitive damages, including, inter alia,  loss of profits, savings, data, loss of benefits, claims by third  parties and any property damage or personal injuries arising  from or related to the use of the device.  Service trips to provide instruction on product use.  Shipping costs for replacement products.    This warranty is limited to the repair or replacement of this product  only, if the purchase date cannot be substantiated, the warranty  period will begin on the date of manufacture as indicated on this  product. All warranty claims must be made to Remotec appointed  distributors or dealers during the applicable warranty period. This  warranty gives you specific legal right and you may also have other  rights which vary in each country.                                        ...
