TA-3 & TA-3EA FOR COMP-3
& COMP-3EA SYSTEMS
Manual No. TA3001
(Rev 2 January 2001)
Operating Manual
Manual de instrucciones
Manuel d'utilisation
Air Systems International TA-3 Breathing Air Compressor
Air Systems International COMP-3 TA-3 Breathing Air
Air Systems International COMP-1 TA-1 Breathing Air Compressor
Air Systems International COMP-2 TA-1 Breathing Air Compressor
Air Systems International TA-1 Breathing Air Compressor
Air Systems International TA-3G Breathing Air Compressor
actoolsupply.com
actoolsupply.com
actoolsupply.com
Advertisement
Table of Contents
Summary of Contents for AC Tool Supply TA-3

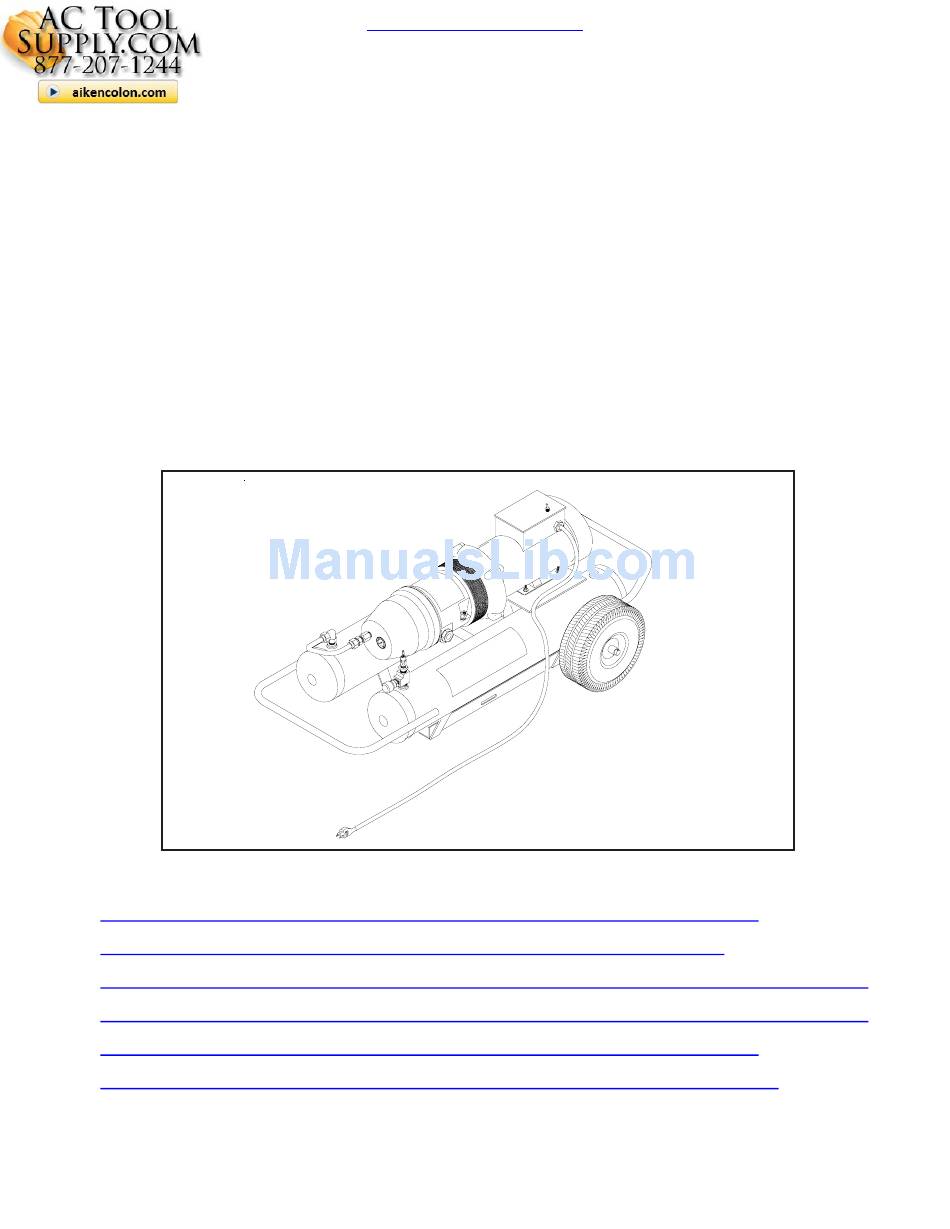

- Page 1 (Rev 2 January 2001) Operating Manual Manual de instrucciones Manuel d’utilisation Air Systems International TA-3 Breathing Air Compressor Air Systems International COMP-3 TA-3 Breathing Air Air Systems International COMP-1 TA-1 Breathing Air Compressor Air Systems International COMP-2 TA-1 Breathing Air Compressor...
-
Page 2: Table Of Contents
Remonción del Filtro de Admisión de Aire..................11 Cómo Retirar el Elemento Separador de Aceite.................11 Sustitución del Filtro de Admisión de Aire...................11 Programa de Servicio........................12 Información Para Ordenar......................12 Ensemble Completo de TA-3 y TA-3EA..................12 Denegación de la Garantía......................18 ABLE DES ATIERES Vue d’Ensemble..........................13 Procedure d’Installation--Modèle TA-3..................13... -
Page 3: Overview
This system operates on standard 115 volt/60hz/20 amp electrical service. The system produces pressure up to 110psi (7.5 bar) that is monitored by a built in pressure gauge. Note: The TA-3 must have a Grade-D filtration unit attached to the compressor to make a complete breathing air package. Any 30 or 60 minute air cylinder can be slid into the TA-3 frame and with the addition of a pressure reducing regulator and an Auto-Air Breather Box™, you now have a 3-man compressor with full automatic backup air for IDLH operation (Model COMP-... -
Page 4: Setup Procedure For Model Ta-3Ea
1/2” I.D. Do not use a Chicago style coupling on this type of compressor. (TA-3 & TA-3EA) HUTDOWN 1. Turn the compressor off after workers have left the hazardous work area. -
Page 5: Oil Change Procedure
actoolsupply.com Your compressor is fitted with a sight-glass which allows you to check the oil level at any time. When the compressor is running the oil level will fall but should not be lower than half full in the sight-glass. If oil is low, stop the compressor and fill to correct level. -
Page 6: Removal Of Air Intake Filter
actoolsupply.com EMOVAL OF NTAKE ILTER The air filter is located beneath the filter cover (A). Disconnect pipe (B). WARNING: IF ANY AIR ESCAPES BEFORE OUTLET PIPE IS FULLY REMOVED, STOP! DO NOT REMOVE UNTIL ALL PRESSURE IS LOST. 1. Firmly pull cowl (A) to remove from air end. 2. -
Page 7: Service Schedule
COMPA023 "O" Ring Oil Separator (rear) COMPA021 Intake Air Filter COMPA041 Oil Fill Plug Gasket COMPA 043 Oil Drain Plug Gasket TA-3 & TA-3EA C OMPLETE SSEMBLY REGULATOR ASSEMBLY (Included with TA-3EA only!) ITEM # DESCRIPTION PART # OUTLET FITTING... -
Page 8: Descripción General
Grado D conectada al compresor para así tener un paquete de respiración de aire completo. Cualquier cilindro de aire de 30 ó 60 minutos puede deslizarse en el armazón del TA-3 e incluyendo un regulador reductor de presión y un Auto-Air Breather Box... -
Page 9: Parada
actoolsupply.com TA-3EA (S COMP-3EA) ROCEDIMIENTO DE REPARACIÓN ODELO ISTEMA Advertencia: Siempre colocar el compresor en un ambiente de aire fresco aparte de polvos, vapores, y humos tóxicos. PASO 5) Ajustar el regulador en la unidad de filtración de Grado-D a la presión de salida requerida (psi) del respirador de demanda de presión. -
Page 10: Procedimiento De Cambio De Aceite
actoolsupply.com Su compresor está equipado con un vidrio de Nivel de aceite nivel, el cual le permite verificar el nivel de correcto aceite en cualquier momento. Cuando el compresor está operando, el nivel de aceite bajará, pero no debería estar por debajo de la mitad en el vidrio de nivel. -
Page 11: Remonción Del Filtro De Admisión De Aire
actoolsupply.com EMONCIÓN DEL ILTRO DE DMISIÓN DE El filtro de aire está situado detrás de la cubierta del filtro (A). Desconectar la tubería (B). ADVERTENCIA: SI CUALQUIER AIRE SE FUGA ANTES QUE LA TUBERÍA DE SALIDA ESTÉ TOTALMENTE RETIRADA, ¡PARADA! NO RETIRAR HASTA QUE SE CAIGA TODA LA PRESIÓN. -
Page 12: Programa De Servicio
Anillo de “O” de separador de aceite (posterior) COMPA021 Filtro de admisión de aire COMPA041 Empaquetadura de tapón de llenado de aceite COMPA043 Empaquetadura de tapón de drenaje de aceite TA-3 TA-3EA NSEMBLE OMPLETO DE ¡Ensamble de regulador includio con TA-3EA solamente! ARTÍCULO N°... -
Page 13: Vue D'ensemble
D’E NSEMBLE Le TA-3 est un compresseur d’air respirable portatif, pour trois personnes, conçu exclusivement pour être utilisé avec des respirateurs de pression à la demande. Le système fonctionne avec une alimentation électrique de 1 225 volts/ 60Hz/20 A. Le système génère une pression maximale de 110psi (7,5 bar) surveillée par un manomètre incorporé. -
Page 14: Procedure D'installation--Modèle Ta-3Ea
Remarque: Ne remplacer pas le couplage fourni avec la sortie du réservoir dy compresseur à part si vous utilisez un couplace de type contrôle d’un diamètre supérieur ou égal à ½ de pouces. N’utilisez pas un couplage de type Chicago avec ce type de compresseur. (TA-3 TA-3EA) RRET 1. -
Page 15: Procédure De Vindage D'huile
actoolsupply.com Votre compresseur est muni d’une fenêtre d’indication vous permettant de vérifier le niveau d’huile à tout moment. Lorsque le Niveau d’huile compresseur est en marche, le niveau approprié d’huile chute mais ne doit jamais être inférieur à la moitié de la fenêtre d’indication. -
Page 16: Retrait Du Filtre D'admission D'air
actoolsupply.com D’A D’A ETRAIT DU ILTRE DMISSION Le filtre à air se situe en dessous du cache-filtre (A). Dégagez la conduite (B). ADVERTISSEMENT: SI DE L’AIR S’ECHAPPE AVANT DE RETIRER COMPLETEMENT LA CONDUITE DE SORTIE, ARRETEZ TOUTE ACTIVITE! NE LA RETIREZ-PAS TANT QUE TOUTE LA PRESSION N’EST PAS EVACUEE COMPLETEMENT. -
Page 17: Programme D'entretien
Joint torque du séparateur d’huile (arrière) COMPA021 Filtre d’admission d’air COMPA041 Joint d’étanchéité du bouchon du remplissage d’huile COMPA043 Joing d’étanchéité du bouchon du vindage d’huile TA-3 TA-3EA ONTAGE OMPLET DE Montage du régulateur inclus avec TA-3EA uniquement! ITEM #... -
Page 18: Warranty Disclaimer
actoolsupply.com Warranty Disclaimer Air Systems’ manufactured equipment is warranted to the original user against defects in workmanship or materials under normal use for one year after date of purchase. Any part which is determined by Air Systems to be defective in material or workmanship will be, as the exclusive remedy, repaired or replaced at Air Systems’... - Page 19 actoolsupply.com Denegación de la garantía El equipo fabricado por Air Systems extiende garantía al usuario original contra defectos de mano de obra o de materiales durante el uso normal por un año después de la fecha de compra. Air Systems repara o reemplaza cualquier parte que determine Air Systems que sufra de defectos en cuanto a materiales o a mano de obra, del modo que ellos seleccionen como el remedio exclusivo.
-
Page 20: Limitations De La Garantie
actoolsupply.com Limitations de la garantie Les produits manufacturés par Air Systems comportent, pour le premier acheteur, une garantie contre tout vice de fabrication ou défaut de matériau, à condition d’être utilisés comme prévu, et ce pour une durée d’un an à compter de la date d’achat. Si Air Systems estime qu’un composant présente un vice de fabrication ou un défaut de matériau, ce composant sera réparé...
