CyberVision PPC 3D GRAPHICS ACCELERATOR BOARD User Manual

3d graphics accelerator board for cyberstorm ppc- and cyberstorm mkiii-systems
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

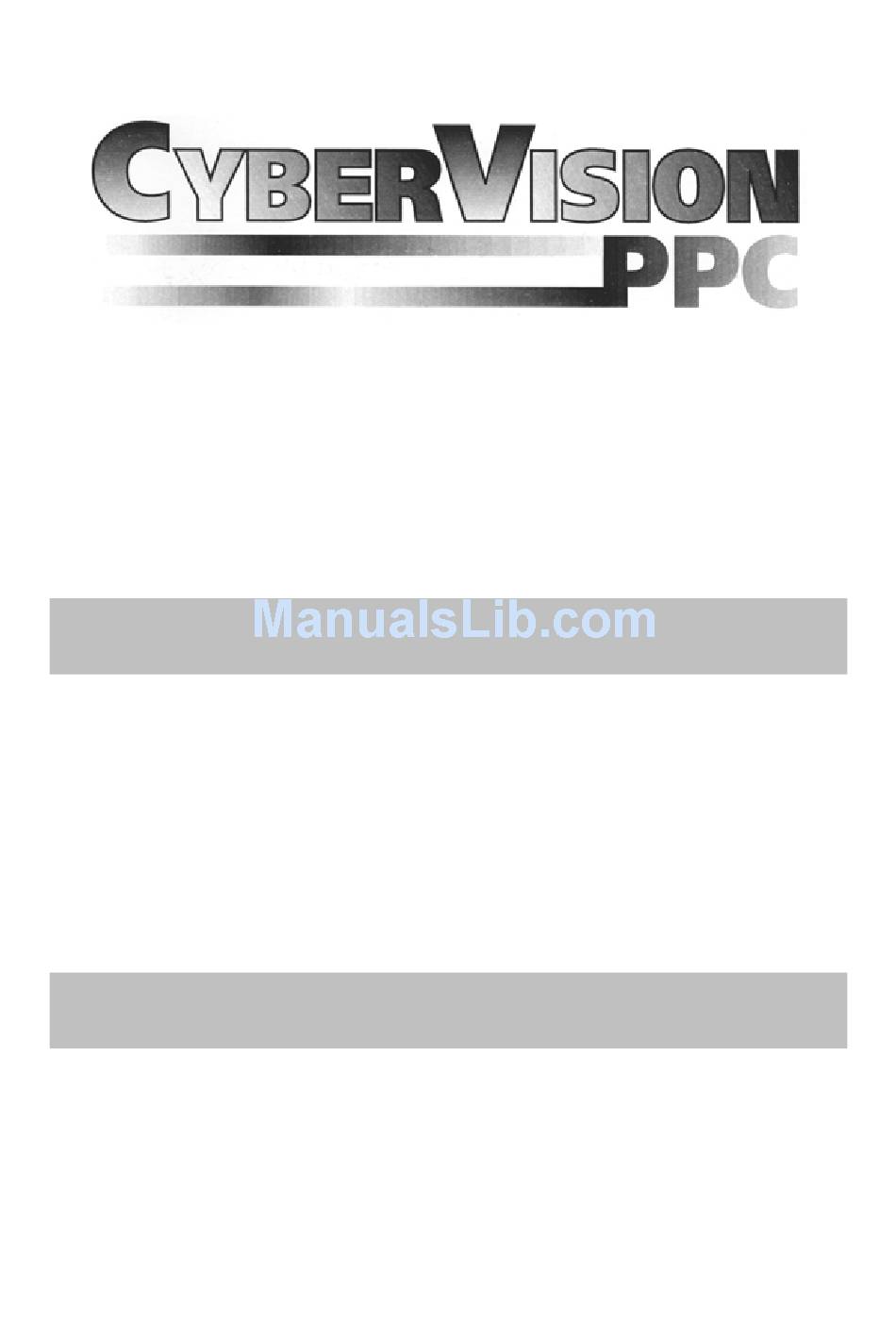

ANWENDERHANDBUCH
3D GRAPHICS ACCELERATOR BOARD
USER'S MANUAL
3D-GRAFIKBESCHLEUNIGERKARTE
FÜR CYBERSTORM PPC- UND
CYBERSTORM MKIII-SYSTEME
FOR CYBERSTORM PPC- AND
CYBERSTORM MKIII-SYSTEMS

Advertisement

loading
Need help?

Need help?

Do you have a question about the 3D GRAPHICS ACCELERATOR BOARD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for CyberVision PPC 3D GRAPHICS ACCELERATOR BOARD

  • Page 1 3D-GRAFIKBESCHLEUNIGERKARTE FÜR CYBERSTORM PPC- UND CYBERSTORM MKIII-SYSTEME ANWENDERHANDBUCH 3D GRAPHICS ACCELERATOR BOARD FOR CYBERSTORM PPC- AND CYBERSTORM MKIII-SYSTEMS USER'S MANUAL...
  • Page 2 CVBERVISION PPC ANWENDERHANDBUCH 1. Auflage Juli 1998 © Copyright 1998 phase 5 digital products In der Au 27 61440 Oberursel Konzeptionelles Design: Wolf Dietrich Hardware-Design: Christian Keller Software: Frank Mariak, André Osterhues, Thomas Sontowski Dokumentation: Michael Sistig Best boy on set Thomas Knäbel Best girl on set Brita...
  • Page 3 WICHTIG! BEVOR SIE IHRE CYBERVISION PPC IN BETRIEB NEHMEN: Bevor Sie Ihre Cybervision PPC in Betrieb nehmen können, müssen Sie die Treibersoftware auf den neuesten Stand aktualisieren. Zu diesem Zweck befindet sich auf der Diskette "System Update Disk" die Programme: MK3Update - Für CYBERSTORM MK3 Besitzer...
  • Page 4 Busanbindung an die CYBERSTROM MK3/PPC bietet die CyberVision PPC eine hervorragende Leistung bei allen Grafikoperationen und ermöglicht damit ein schnelles und flüssiges Arbeiten mit anspruchsvollen Anwendungen und bei hoher Auflösung. Mit der Summe ihrer Eigenschaften setzt die CyberVision PPC einen neuen Maßstab in ihrer Klasse: Herausragende 3D-Leistung: Der integrierte 3D-Beschleuniger mit einer Darstellungsleistung von bis zu 80 Millionen texturierten 3D-Pixeln pro Sekunde sorgt für qualitativ hochwertige und atemberaubend schnelle...
  • Page 5 Kickstart 3.1, CyberGraphX V3.0 Release 70a oder höher p 17" Farbmonitor mit 56 Khz Zeilenfrequenz p 16 MByte Hauptspeicher LIEFERUMFANG Bitte überprüfen Sie bei Erhalt Ihrer CyberVision PPC die Vollständigkeit der Lieferung. Die Packung muß enthalten: p Die CyberVision PPC Grafikkarte p Connector-Modul mit Kabel...
  • Page 6 BEVOR SIE MIT DEM EINBAU BEGINNEN Achtung! Lesen Sie bitte vor der Installation der CyberVision PPC dieses Handbuch unbedingt durch, da bei Nichtbeachtung der Anleitung die Karte oder der Rechner zu Schaden kommen kann. Bitte beachten Sie auf jeden Fall auch die Garantieeinschränkungen in Hinblick auf unsachgemäßen Einbau.
  • Page 7 Anwenderhandbuch Leiten Sie eventuell entstandene statische Aufladung ihres Körpers ab, indem Sie das Gehäuse des Amigas und gleichzeitig die noch antistatisch verpackte CyberVision PPC berühren. Abbildung 1. Anschlüsse der CyberVision PPC Grafikkarte Identifizieren Sie den 120poligen Erweiterungsstecker auf der CYBERSTORM MKIII/PPC- Beschleunigerkarte.
  • Page 8 Amiga 4000 Desktop Backplane berührt, wenn z.B. der Rechner im eingeschalteten Zustand versehentlich einen Stoß abbekommt. Im Amiga 3000 und Amiga 4000 Tower wird die CyberVision PPC, aufgrund der abweichenden mechanischen Abmessungen in diesen Geräten, wie in Abbildung 5 bzw.
  • Page 9 Der Monitor wird an die VGA-Buchse des CyberVision PPC Connector-Moduls angeschlossen. (Siehe hierzu auch die Abbildung 2 "Anschlüsse des Connector-Moduls"). An dieser Buchse liegt immer das CyberVision PPC Signal an. Parallel können Sie am Amiga eigenen Ausgang noch einen 15 KHz-Monitor betreiben um so ein Zwei-Monitor-System zu realisieren.

  • Page 10: Software Installation

    (dir) presets/monitors/Monitor-xxKhz env-archive (dir) cybergraphx (dir) CVisionPPCMonitor Monitordatei CVisionPPC Dies ist der Monitortreiber der CyberVision PPC, er beinhaltet die Grundfunktionen um die Grafikkarte anzusprechen und ist das Bindeglied zwischen Hard- und Software. Libraries cgxsystem.library cgxvideo.library cgxbootpic.library Dieser Softwareteil stellt die eigentliche Intuitionemulation dar. Er ist dafür zuständig das Ihre CyberVision PPC mit Intuition kommunizieren kann.
  • Page 11 Konvertierung) Damit sind die teilweise merkwürdig aussehenden "planar" Bliteffekte verschwunden, aber die CPU-Konvertierung ist langsamer. 0 Die Konvertierung wird von der CyberVision PPC übernommen. PLANES2FAST 1 Nicht darzustellende planare BitMaps werden im FastRAM angelegt. Diese Option beschleunigt die Bearbeitung von planaren BitMaps, kann aber zu Problemen mit Amiga Originalgrafik führen, wenn diese...
  • Page 12 Anwenderhandbuch Andere Einstellungen können direkt in den Tooltypes des Monitortreibers in devs:Monitors/CVisionPPC vorgenommen werden. Wie Sie Tooltypes (Merkmale) verändern können entnehmen Sie bitte Ihren Handbüchern zur Workbench. Folgende Tooltypes stehen zur Verfügung: PASSTHROUGH = (YES¦NO) Schaltet den Monitorumschalter Ein oder Aus. (Gilt nur bei vorhandenen Umschalter/Flickerfixer) BOOTLOGO = (YES¦NO) Gibt an ob das Einschaltbild gezeigt oder unterdrückt wird...
  • Page 13 Hinweis! Nicht alle Monitore eignen sich für die volle Ausnutzung Ihrer CyberVision PPC! Die CyberVision PPC ist ein moderner Grafikbeschleuniger für Ihren Amiga, der ebenfalls einen modernen Monitor benötigt! Ihre CyberVision PPC ist in der Lage, Frequenzen (Vertikal/Horizontal) zu erzeugen, welche noch vor wenigen Jahren eine Domäne von speziellen CAD-Grafikkarten...
  • Page 14 Sie die Datei "Monitor-xxKHz". Dabei bedeutet xx die gewählte Zeilenfrequenz Ihres Monitors, wenn Sie bei der Installation der CyberVision PPC Software den Default Monitor Typ gewählt haben, sollte anstelle der xxKHz eine 31 KHz stehen. Wenn Sie jedoch einen Monitor besitzen der eine höhere Zeilenfrequenz unterstützt, können Sie einen anderen Monitortyp...
  • Page 15 Anwenderhandbuch Monitorgrenzwerte wird durch Betätigen der Schaltfläche "Ändern" für die in Boardlist angegebene Grafikkarte geändert. Monitorspezifikation Unter dem Eintrag "Name" können Sie den Namen für die Monitordefinitionsdatei angeben. Alle getroffenen Einstellungen werden dann beim Speichern unter diesem Namen gespeichert. Manchmal jedoch ist es sinnvoller eine neue Monitor Einstellung zusätzlich zur Verfügung zu haben, der einfachste Weg ist es, eine vorgegebene Einstellung mit "Kopieren"...

  • Page 16: Fehlersuche

    Leider beinhalten solche "Patches" auch ein Eingriff in das Betriebsystem, so daß die Intuition Emulation unter Umständen nicht mehr hundertprozentig funktioniert. De-lnstalllieren Sie deshalb bitte derartige Programme, bevor Sie Ihre CyberVision PPC nutzen! Bestimmte Auflösungen werden nicht dargestellt. Moderne Monitore schalten bei Synchronisationsfrequenzen, die außerhalb der Monitorspezikation liegen, die Bilddarstellung ab.
  • Page 17 Manche Programme öffnen einen (OCS, ECS, AGA) Bildschirm ohne den Benutzer eine Möglichkeit zur Monitorwahl zu geben, mit Programmen wie "NewMode" können Sie die Grafik Ausgabe solcher Programme auf einen CyberVision PPC-Schirm umleiten, sollte daß aber nicht möglich sein, so müßten Sie einen Scandoubler oder Monitor Umschalter benutzen. Sollten Sie einen Scandoubler besitzen so prüfen Sie noch einmal den richtigen Sitz der Verbindungen.
  • Page 18 Schäden an anderen Geräten als der CyberVision PPC Grafikkarte, sowie ausdrücklich auch Verluste von Daten, die in mittelbaren oder unmittelbaren Zusammenhang mit dem Einsatz der CyberVision PPC stehen oder zu stehen scheinen, selbst wenn wir vorher auf die Möglichkeit eines solchen Zusammenhangs hingewiesen worden sind.
  • Page 19 Anwenderhandbuch über das Wissen und die zusätzlichen Serviceinformationen, die im Falle von einfachen technischen Problemen oder Kompatibilitätsfragen schnell zur Lösung des Problems beitragen. Auch bei der Erkennung möglicher Garantiefälle (bitte beachten Sie hierzu auch das Kapitel "Garantieabwicklung, Rücksendung") kann Ihnen Ihr Fachhändler behilflich sein. Darüberhinaus erhalten Sie umfangreiche Support-Informationen über unseren World Wide Web-Server im Internet.
  • Page 20 Für Versandschäden, die auf mangelhafte Verpackung bei der Einsendung von Geräten zurückzuführen sind, kann keine Haftung übernommen werden. Verwenden Sie bei der Einsendung einer CyberVision PPC immer die Originalverpackung und zusätzlich eine stabile Umverpackung (z.B. Postpaket) und ggfs. Füllmaterial (z.B. ökologisch abbaubare Füllmaterialien).
  • Page 21 User's Guide CVBERVISION PPC USER'S GUIDE 1st Edition July 1998 Copyright 1998 phase 5 digital products In der Au 27 D-61440 Oberursel Conceptual Design: Wolf Dietrich Hardware-Design: Christian Keller Software: Frank Mariak, André Osterhues, Thomas Sontowski Documentation: Uwe Trebbien, Michael Sistig Best boy on set Thomas Knäbel Best girl on set...
  • Page 22 PRIOR TO OPERATING THE CVBERVISION PPC: Prior to operating the Cybervision PPC you need to upgrade the firmware driver to the latest release. You will find two programs on the "System Update Disk" for this purpose. MK3Update - For CYBERSTORM MK3 User...
  • Page 23 Resolutions for professional demands: Because of its fast video-DAC with a bandwidth of 230 MHz the CyberVision PPC can display resolutions of up to 1152x900 pixels at 24 bit and with 80 Hz vertical refresh rate*, or 1600x1200 pixel at 16 bit with 80 Hz vertical refresh rate.

  • Page 24: What You Will Need

    17" Colour monitor with 56 KHz line frequency p 16 MByte Fastram CONTENTS LIST On receipt of the CyberVision PPC graphics card please check that the contents are complete. The package should contain: p The CyberVision PPC Graphics Card...
  • Page 25 The CyberVision PPC graphics card fits into a special expansion slot, on your CYBERSTORM MKIII or CYBERSTROM PPC accelerator board. Installation of the CyberVision PPC graphics card is simple to do and requires no technical knowledge, but if you prefer, your dealer can install it for a small charge.
  • Page 26 Desktop the card is plugged into the CYBERSTORM MKIII/PPC as shown on picture 3. Because the CyberVision PPC is located near the backplane (Zorro Slot board) place the isolation cardboard between the CyberVision PPC and the backplane (Zorro Slot board) of the Amiga 4000.
  • Page 27 CyberVision PPC in an Amiga 3000 Desktop 8. Press the card into the slot by pressing on the top of the card. If the CyberVision PPC has been correctly fitted, the connector of the CyberVision PPC and the connector of...

  • Page 28: Connecting The Monitor

    Connect the monitor cable to the VGA port on the CyberVision PPC connector module. (Refer to Picture "Connectors of the Connector module" for that purpose) This connector outputs always the CyberVision PPC video signal. You can use a 15kHz monitor in parallel on the standard Amiga RGB port for a two monitor system.
  • Page 29 (dir) CVisionPPCMonitor The programs perform the following tasks: Monitor Files CVisionPPC This is the CYBERVISION PPC monitor driver, it contains the basic functions for addressing the graphics card and is the link between the hardware and software. Libraries cgxsystem.library cgxvideo.library...
  • Page 30 1 The planar-to-chunky conversion will be done by the CPU (in contrast to the blitter-conversion). Therefore the ugly-looking "planar" blitting- effects are gone, but the software-conversion is slower. 0 Planar-to-chunky conversion is done by use of the CyberVision PPC. PLANES2FAST 1 Non displayable planar bitmaps are allocated in fast memory. This...
  • Page 31 High colour depths require high band widths for the graphics processor, as a 24 bit screen requires three times more graphics data than an 8 bit screen. The following section shows how to set up the necessary graphics memory for the various resolutions and colour depths of the CyberVision PPC. page 30...
  • Page 32 Glasses support is restricted. Advice! Not all monitors are suitable for the full use of your CyberVision PPC! The CyberVision PPC is a modern graphics accelerator for your Amiga, which likewise requires a modern monitor. Your CyberVision PPC is capable of producing frequencies (vertical / horizontal frequencies), that were not even within the capabilities of specialist CAD graphics cards two years ago.
  • Page 33 User's Guide If you have a monitor that supports a higher line frequency, you can select another monitor type, but ensure that the chosen line frequency does not exceed that of the monitor (e.g. if your monitor supports 60 kHz please select Monitor-54 kHz). A list of the default monitors available will be displayed during installation.
  • Page 34 User's Guide mentioned in the manual of your monitor. The settings for the horizontal and vertical synchronisation unfortunatly are not allways printed in the manual of the monitor, therefore you should only alter them if you REALLY know what you are doing. If you are not 100% sure of how to edit these parameters properly, please consult your hardwaredealer whom you have purchased the monitor from.

  • Page 35: Troubleshooting

    TROUBLESHOOTING THE SCREEN CAN NOT BE DRAGGED! The graphicsprocessor used on the CyberVision PPC (Permedia2) is not capable of this Amiga specific feature. Dragable screens are thus not supported on the CyberVision PPC. AFTER OPENING A CYBERVISION SCREENMODE, MY COMPUTER CRASHES WITH A GURU! Many people use system patches on their Amiga, to get access to new features.
  • Page 36 User's Guide displaymode to the graphics card using the SCREENMODE program in PREFS. Otherwise the Workbench is beeing displayed over the standard Amiga video port since the graphics card is not able to display standard Amiga screenmodes. Should you be using a scandoubler, please check the connectors again.

  • Page 37: Technical Support And Service

    User's Guide GUARANTEE phase5 digital products provides the registered user of this CyberVision PPC with a 12 month parts and labour guarantee, commencing on the date of purchase. During the period of this guarantee we will remedy all defects either by exchange or repair, at our discretion, which are due to material or manufacturer's defects.
  • Page 38 No liability can be accepted for damage during transit due to unsatisfactory packaging when returning devices. Always use the original packaging when returning a CyberVision PPC and also a sturdy outer packing (e.g. post office parcel) and if necessary padding (e.g. newspaper).
  • Page 39 Diese CyberVision PPC Grafikkarte für den Einbaubetrieb in Amiga3000, Amiga3000(T), Amiga4000 und Amiga4000(T)- Systemen entspricht den grundlegenden Anforderungen des Gesetzes über die elektromagnetische Verträglichkeit gemäß der europäischen Norm EN55022 Klasse B.
  • Page 40 In der Au 27 • D-61440 Oberursel • Germany • Internet: http://www.phase5.de...
