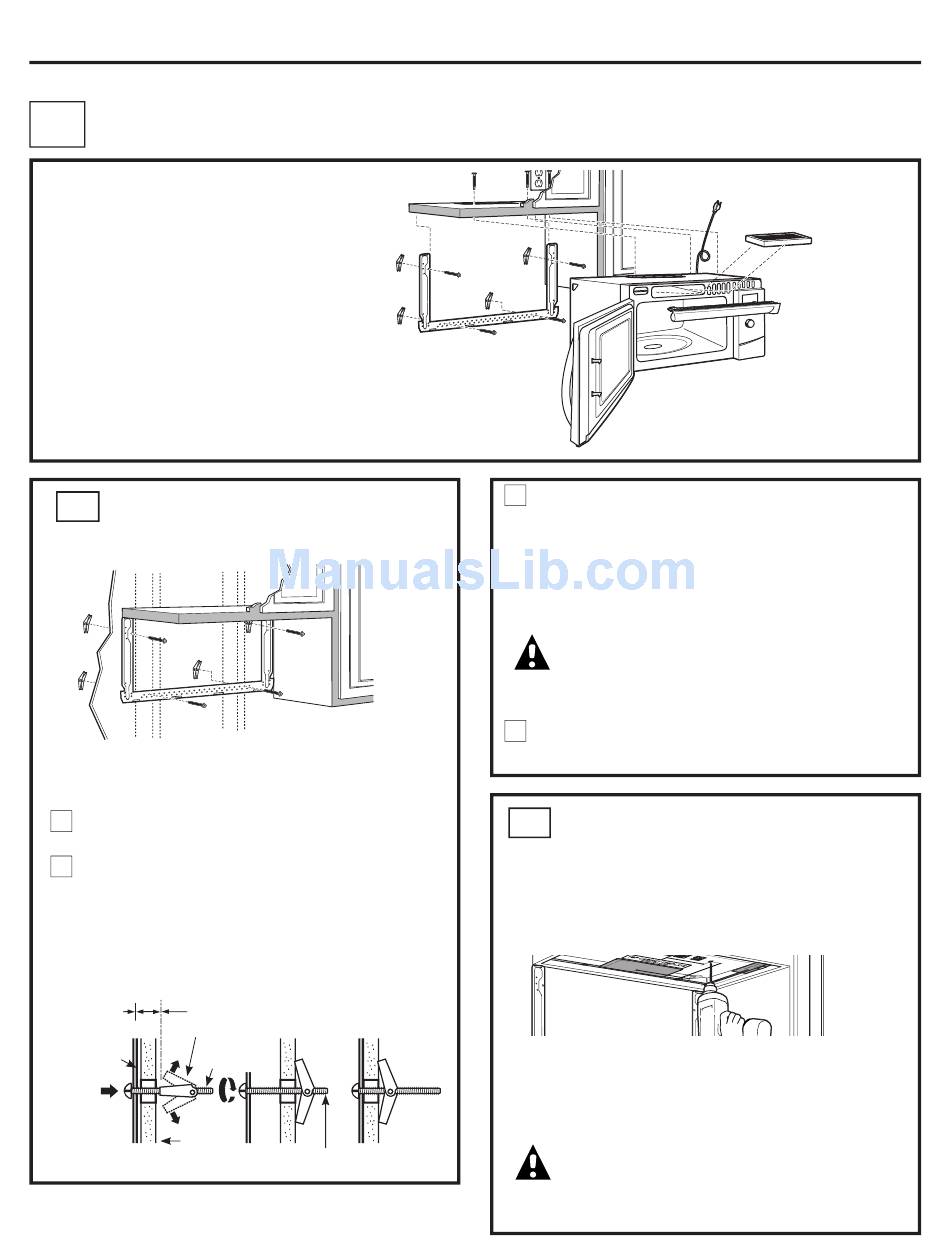

C RECIRCULACIÓN
PERSPECTIVA GENERAL
DE LA INSTALACIÓN
C1. Pegue el plato de montaje
a la pared
C2. Prepare el gabinete superior
C3. Ajuste el calefactor
C4. Monte el horno
C5. Instale el filtro de carbonilla
(No suministrado)
C1
CÓMO ADHERIR LA PLACA
DE MONTAJE A LA PARED
Pegue el plato a la pared usando los tornillos basculantes.
Por lo menos un tornillo de madera debe ser usado para
pegar el plato al poste de la pared.
1 Remueva las mariposas del basculante de
los tornillos.
Inserte los tornillos en el plato de montaje a través
2
de los agujeros diseñados para ser insertados
en la pared de mampostería seca y pegue otra
vez las mariposas de
Para usar los tornillos basculantes:
Espaciadores para los basculantes
mayores que el ancho de la pared
Alas de mariposa
Plato de
Tornillo de
montaje
mariposa
Pared
Instrucciones de instalación
(Sin conducto de ventilación)
⁄ " en cada tornillo.
3
4
Extremo del tornillo
Coloque el plato de montaje contra la pared e inserte
3
las alas de mariposa en los agujeros de la pared para
montar el plato.
NOTA: Antes de apretar los tornillos basculantes
y los tornillos de madera, cerciórese de que las orejillas
en el plato de montaje toquen el fondo del gabinete
cuando son empujadas contra la pared y de que el plato
esté centrado apropiadamente debajo del gabinete.
PRECAUCIÓN:
pellizcar sus dedos entre la parte posterior del plato
de montaje y la pared.
Apriete todos los tornillos. Tire del plato en dirección
4
opuesta a la pared para ayudar a apretar los tornillos.
C2
USE LA PLANTILLA DEL
GABINETE SUPERIOR PARA LA
PREPARACIÓN DEL GABINETE SUPERIOR
Deberá perforar agujeros para los tornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable eléctrico quepa.
• Lea las instrucciones sobre la PLANTILLA
DEL GABINETE SUPERIOR.
• Péguela debajo del gabinete superior.
• Taladre un agujero, siguiendo las instrucciones
en la PLANTILLA DEL GABINETE SUPERIOR.
PRECAUCIÓN:
seguridad cuando perfore los agujeros en el fondo
del gabinete.
43
Tenga cuidado de evitar
Use gafas de
