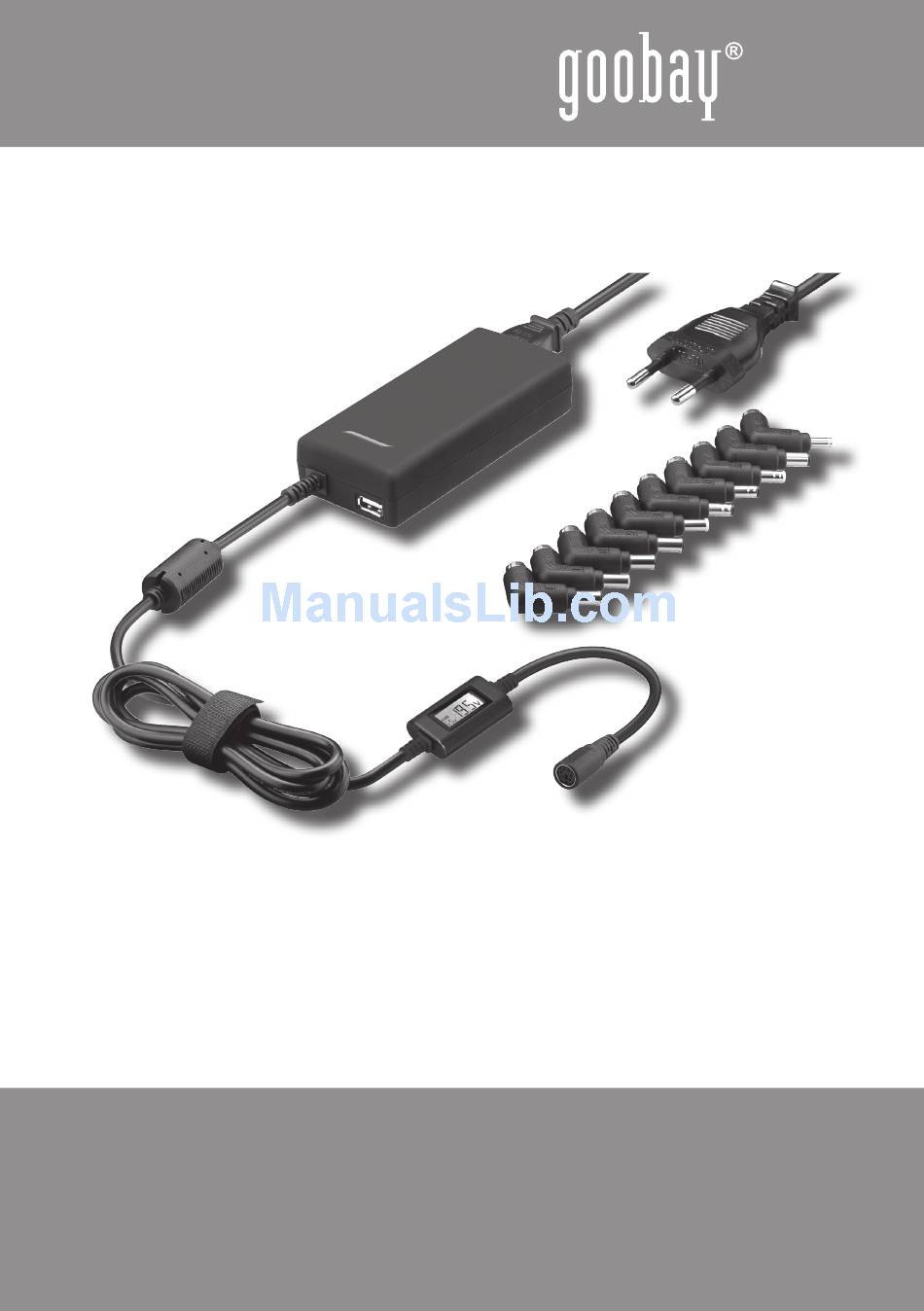

- Page 1 Schaltnetzteil NTS 90 W easy USB LCD 6A 54795 Switching mode power supply NTS 90 W easy USB LCD 6A 54795 Betriebsanleitung User`s manual...
-
Page 2: Table Of Contents
Betriebsanleitung NTS 90 W easy USB LCD 6A 54795 ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicher- heiten und Weitergabe des Produktes parat haben. -
Page 3: Beschreibung Und Funktion
• Ihr Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Per- sonen schädigen können! • Bitte installieren und lagern Sie das Produkt und dessen Zubehör so, dass keine Personen oder Sachen z.B. -
Page 4: Lieferumfang
Betriebsanleitung hen. Ein anderer Gebrauch ist nicht gestattet. Die Verwendung darf nur in trockenen Innenräumen erfolgen. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen. 4 Lieferumfang: - 1 x Schaltnetzteil - 1 x AC-Netzkabel -10 x DC-Adapterstecker mit Verpolschutz - 1 x Betriebsanleitung... -
Page 5: Laden Des Notebookakkus
5. Verbinden Sie das Netzgerät jetzt mit Ihrem Laptop. Vergleichen Sie vor dem Einschalten die Betriebsspannungen. 6.2 Laden eines Geräteakkus: Der Geräteakku wird automatisch bei Betrieb über das Netzteil geladen. Den Ladestatus entnehmen Sie Ihrem Gerät. 6.3 Nutzung der USB-Ladefunktion: 1. -
Page 6: Problembehebung
Betriebsanleitung 8 Problembehebung: Problem Abhilfe Die Netzteileinstellung funktioniert nicht. Achten Sie auf die Montagereihenfolge in Kapitel 6.1. Achten Sie auf schlüssige Kabelverbindungen. Die Akkuladefunktion arbeitet nicht. Achten Sie auf die Montagereihenfolge. Prüfen Sie den Ladestatus vorher und ach- ten Sie auf schlüssige Kabelverbindungen. Siehe auch Kapitel 6.2. -
Page 7: Dc-Adapter-Übersicht
11 DC-Adapter-Übersicht: Größe Ausgangsspannung max. Adapter- Kompatibilität (Range) Ausgangsstrom größe (mm) 19V (18.1-19.9V) 4.74 A 4.8x1.7x10.7 HP/COMPAQ: 18.5V-2.7/3.5/3.8/4.9A, DELTA: 19V-2.64A, DC-F ASUS: 19V-2.64A, NEC: 19V-2.64A ... 15V (14.3-15.7V) 6.3x3x10.7 TOSHIBA: 15V-3/4/5/6A, NEC: 15V/6A ... 19V (18.1-19.9V) 4.74 A 5.5x2.1x10.7 ACER: 19V-3.16/3.42/4.74A LITEON: 19V-3.16/3.42A, NEC: 19V-3.16A ... -
Page 8: Safety Instructions
User`s manual NTS 90 W easy USB LCD 6A 54795 ATTENTION! Read the user`s manual completely and carefully. It is part of the pro duct and includes important information for proper installation and use. Keep this user‘s manual for clarification and only pass it on together with the product. -
Page 9: Description And Function
• Please install and store the product and its accessories in a way persons cannot be injured, or objects not be damaged for example by dropping or stumbling. • Please remove or store the packing materials well, because children may cut themsel- ves on them while playing. -
Page 10: Parts Package
User`s manual 4 Parts Package: - 1 pc power supply -10 pcs DC adaptor plugs with reverse polarity protection - 1 pc AC cord - 1 pc user`s manual 5 Graphic Diagram: AC connection LCD display AC cord USB port DC connection DC adaptor plugs 6 Operating:... -
Page 11: Charging Batteries Of A Device
6.2 Charging Batteries of a Device: The e.g. notebook battery is charged automatically during operation. Take the charging status from the notebook directly. 6.3 Using the USB Function: 1. Follow step 1-3 of chapter 6.1. 2. Connect the USB cable of your USB device, like MP3- Players, Mobile Phones, etc. -
Page 12: Troubleshooting
User`s manual 8 Troubleshooting: Problem Help The adjustment of the power supply does Mind the assembling in right order in not work. chapter 6.1. Check all cable connections for proper fitting. The charging function of the battery does Mind the assembling in right order. Check not work. -
Page 13: Dc Adaptor Plug Overview
11 DC Adaptor Plug Overview: Output voltage (Range) Max. output Size (mm) Compatibility current 19V (18.1-19.9V) 4.74 A 4.8x1.7x10.7 HP/COMPAQ: 18.5V-2.7/3.5/3.8/4.9A, DELTA: 19V-2.64A, DC-F ASUS: 19V-2.64A, NEC: 19V-2.64A ... 15V (14.3-15.7V) 6.3x3x10.7 TOSHIBA: 15V-3/4/5/6A, NEC: 15V/6A ... 19V (18.1-19.9V) 4.74 A 5.5x2.1x10.7 ACER: 19V-3.16/3.42/4.74A LITEON: 19V-3.16/3.42A, NEC: 19V-3.16A ... - Page 14 Betriebsanleitung...
- Page 16 Revision Date: 2011-01-07 Version 2 Goobay is a registered ® trademark of Wentronic GmbH in Germany and/or other countries. Wentronic GmbH Pillmannstraße 12 38112 Braunschweig, Germany Designed and Developed in Germany. Assembled in China...
