GMesh GM-401 User Manual

4 ports adsl modem
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
4 PORTS ADSL MODEM
User Manual
Ver: 1.1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GM-401 and is the answer not in the manual?

Questions and answers

Related Manuals for GMesh GM-401

Summary of Contents for GMesh GM-401

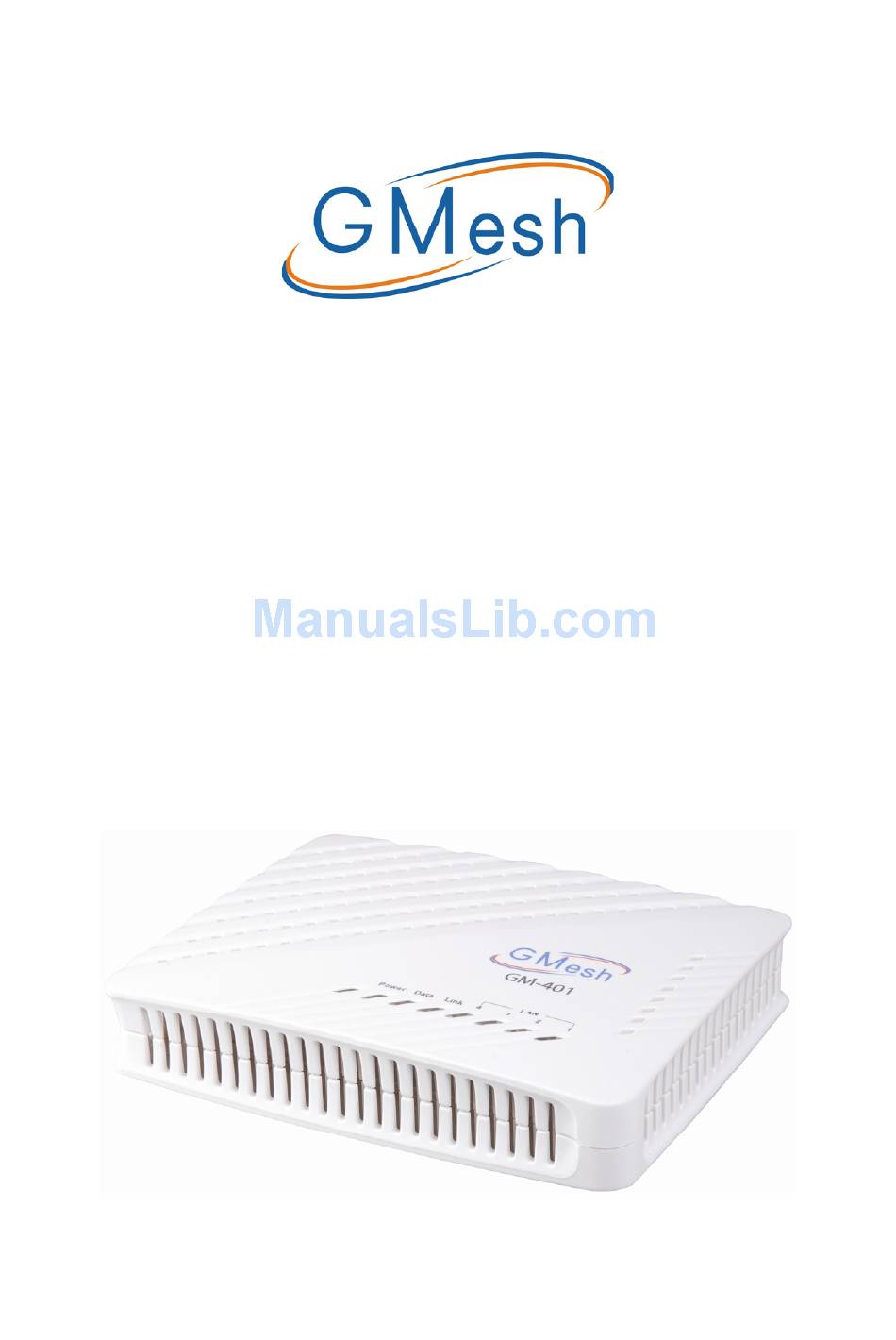

  • Page 1 4 PORTS ADSL MODEM User Manual Ver: 1.1...

  • Page 3: Table Of Contents

    Contents Chapter 1 Introduction................1 Features ......................1 ADSL standard supports .................. 2 Encapsulation supports ..................2 System requirements..................2 LED status description ..................3 Rear panel layout ....................4 Chapter 2 Hardware Installation.............. 5 Chapter 3 Modem Parameters Setting ............. 6 Configuring computer network card IP address ..........

  • Page 4: Chapter 1 Introduction

    Chapter 1 Introduction The device is a well-designed high-speed ADSL modem/router Features • Full rate ADSL router, support Bridge/Router • Provides 24Mbps downstream and 1Mbps upstream • Time Complete Training < 60 Sec • Support MAC Address > 256 MAC Address •...

  • Page 5: Adsl Standard Supports

    • Support IGMP V1,2,3 ,CIDR, RIP, NAT, Firewall, Multi NAT, SNMP, IP Routing, DHCP server/Relay, DNS Name Server • Support LAN Device more than 256 MAC Address ADSL standard supports • ITU G.992.1 (G.dmt) Annex A • ITU G.992.2 (G.lite) •...

  • Page 6: Led Status Description

    • 10M Base-T Ethernet or above • Win9X, Win2000, WinXP, WinMe, WinNT • Ethernet Network Card Please collect the following information from your ADSL service provider. This information will be very helpful for your ADSL configuration. To keep a record for reference, you can fill in the column as follow: Encapsulation: VCMUX or LLC Protocol Standard...

  • Page 7: Rear Panel Layout

    Blink Ethernet data transferring ADSL Quick Blink DSL line is training DSL line is connected DATA Blink DSL data transferring Rear panel layout Interface Description Switch Power on/off switch Power Plug in for power adaptor Reset Modem Reset button Press and hold around 5~10s to reset the hardware. The modem will auto restart.

  • Page 8: Chapter 2 Hardware Installation

    Chapter 2 Hardware Installation Please connect the device to you computer as follow: • If connecting to the splitter, connect the “Line” splitter to wall jack using one telephone cable • Use the other telephone cable to connect “MODEM” port of the splitter and “LINE”...

  • Page 9: Chapter 3 Modem Parameters Setting

    Chapter 3 Modem Parameters Setting Configuring computer network card IP address Configure your network card’s TCP/IP properties to Obtain an IP address automatically to obtain an IP address from modem, or set the computer’s IP with the same network mask of the modem.(For example: modem’s IP is 192.168.1.1/255.255.255.0, Then you can set computer’s IP to: 192.168.1.

  • Page 10: Ethernet Over Atm (Rfc1483 Bridge) Setting

    Main interface After type right user name and password, the following window will pop up: Here provide the most common RFC1483 Bridge and PPP over Ethernet (RFC2516) setting for reference. If you want to know more about other protocol, please contact your ADSL service provider for details Ethernet over ATM (RFC1483 Bridge) setting From the Home page, click on “Quick Setup ”, See the following:...
  • Page 11 2. Unselect the check box to enable DSL Auto-connect process. Set any PVC channel, Click on VPI/VCI, see the following: 3. Click the “Next” button, and you can set the encapsulation which get from your ADSL service provider, see the following:...
  • Page 12 4. Click the “Next” button , select the check box below to enable this WAN service, see the following:...
  • Page 13 5. Click the “Next” button, configure the DSL Router IP Address and Subnet Mask for your Local Area Network (LAN) , please use the default configurations, see the following: 6. Click the “Next” button, make sure that the settings below match the settings provided by your ISP., see the following:...

  • Page 14: Ppp Over Ethernet (Rfc2516) Setting

    7. Click on the “Save/Reboot” button, save your configurations. NOTICE: If you select Dial-UP link, after configuring your ADSL modem, please install the third-party dial up program to access Internet (For example: Ethernet 300/Ethernet 500/WinPoet). If your system is WinXP, you can use its own Internet access program without any other additional programs.
  • Page 15 2. Unselect the check box to enable DSL Auto-connect process. This Quick Setup will guide you through the steps necessary to configure your DSL Router., and you can set the PVC which get from your ADSL service provider, see the following: 3.
  • Page 16 4. Click the “Next” button, unenable IGMP Multicast, and enable WAN Service, see the following. 5. Click the “Next” button, configure the DSL Router IP Address and Subnet Mask for LAN interface, please use the default configurations, see the following.

  • Page 17: Pvc Configuration

    6. Click the “Next” button, make sure that the settings below match the settings provided by your ISP. see the following: 7. Click on the “Save/Reboot” button, save your configurations, then finish the Setting for PPPoE. PVC Configuration Open IE or Netscape Web browser, Input http://192.168.1.1(MODEM default IP address) in the address column, then click <ENTER>...
  • Page 18 User name/Password: admin/tot 1. After type right user name and password, the following window will display: 2. Click “Advanced setup” button, and see the following:...
  • Page 19 3. If the PVC which provide by your ISP vendor doesn’t match with VPI/VCI: 0/35, you can set another PVC , click on “ADD” button, see the following, and type the PVC(For example, VPI/VCI:8/35) which get from your ISP vendor: 4.
  • Page 20 6．Then, click on “next” button, and see the following: 7. Click on the “SAVE” button, and see the following:...
  • Page 21 8．Now you will see another PVC in the list, then click on “SAVE/REBOOT”, and see the following, you have added another PVC successfully.

  • Page 22: Chapter 4 Questions & Answers

    Chapter 4 Questions & Answers Question: Why all LED indicators are off? Answer: Check the connection between the power adaptor and the power socket • Check the power switch is on or not Question: Why LAN LED is not lighting? Answer: •...
  • Page 23 Follow below steps to check the communication between the computer and Modem: Click start -> run (input ping demands)-> Ping 192.168.1.1 (Modem IP Address). If cannot reach the modem, please check following configuration: • The type of the network cable •...
  • Page 24 Appendix - Support RFC 1034,1035,2131,2132,2181,2663,3022,3027 2279,3629,1157,1905,1213,2863,2030 - Support Universal Plug and Play (UpnP) Presentation & Discovery Full Residential Gateway Model UPnP v1 Certified IGD Safe NAT Mode - Support IEEE 802.1d - Support Bridging Filters - No WAN-to-WAN Bridging - Support Non-Broadcast - Support VLAN IEEE 802.1q - Support VLAN Transparency IEEE802.1p/q - Support LAN-2-PVC Mapping...
  • Page 25 - Support DHCP Option 60 for Auto Device-to-VC Bridging/Routing - Support IEEE 802.1q (P-Bit) - Support IEEE 802.1q (VLAN) สํ า หรั บ การใช ง านร ว มกั บ Service - Support Weight Fair Queuing (WFQ)-Up to 8 Queues - Support Strict Priority Queuing –Assured Forwarding (AF),Ensured Forwarding (EF) and Best Effor(BE) - Support Firewall Feature IP Filtering...
  • Page 26 - Support Multi Level Password - Support store PPP Sessions - Support Diagnostic testing DSL ,ATM ,PPP,IP Layer - Support Diagnostics on CLI and Web - Support ATM statistics on CLI - Support CLI LED Steering - Support Configurable Prompt - Support Multiple Configurations - Support log of system - Support GUI...
  • Page 27 4 PORTS ADSL MODEM User Manual Ver: 1.1...
  • Page 29 Contents คุ ณ สมบั ต ิ ก ารทํ า งาน..................1 มาตรฐาน ADSL ที ่ ส นั บ สนุ น ................2 ลั ก ษณะของ Encapsulation ที ่ ส นั บ สนุ น ............2 ความต อ งการของระบบ..................3 คํ า อธิ บ ายสถานะของไฟ LED ................. 4 แผนผั...

  • Page 30: คุ ณ สมบั ต ิ ก ารทํ า งาน

    บทที ่ 1 การแนะนํ า อุ ป กรณ อุ ป กรณ น ี ้ ไ ด ถ ู ก ออกแบบมาอย า งดี เพื ่ อ เป น การใช ง าน ADSL modem และ router. คุ ณ สมบั ต ิ ก ารทํ า งาน •...

  • Page 31: มาตรฐาน Adsl ที ่ ส นั บ สนุ น

    • สามารถอั พ เกรด firm wareได จ ากเว็ บ ไซด ผ ู  ผ ลิ ต • สนั บ สนุ น 8 Permanent Virtual Circuits (PVC) สนั บ สนุ น 8 PPPoE • สนั บ สนุ น IGMP V1,2,3 ,CIDR, RIP, NAT, Firewall, •...

  • Page 32: ความต อ งการของระบบ

    • RFC 1483 Router • Classical IP over ATM (RFC 1577) • PPP over ATM (RFC 2364) • PPP over Ethernet (RFC 2516) ความต อ งการของระบบ ความต อ งการขั ้ น ต่ ํ า ของเครื ่ อ งคอมพิ ว เตอร ท ี ่ จ ะนํ า มาใช ง านได...

  • Page 33: คํ า อธิ บ ายสถานะของไฟ Led

    Encapsulation: VCMUX or LLC Protocol Standard User name Password Password protocol คํ า อธิ บ ายสถานะของไฟ LED INDICATOR STATUS Description ดั บ ไม ม ี ไ ฟเลี ้ ย งให ก ั บ อุ ป กรณ POWER ติ ด มี ไ ฟเลี ้ ย งให ก ั บ อุ ป กรณ ติ...

  • Page 34: แผนผั ง ของแผงด า นหลั ง

    กระพริ บ มี ก ารส ง ผ า นข อ มู ล จาก Ethernet กระพริ บ เร็ ว กํ า ลั ง เชื ่ อ มต อ กั บ DSL ADSL (~30sec-45sec) ติ ด เชื ่ อ มต อ DSL แล ว กระพริ...

  • Page 35: บทที ่ 2 การติ ด ตั ้ ง อุ ป กรณ

    Modem จะทํ า การ Restart อั ต โนมั ต ิ และModem จะทํ า การคื น ค า ที ่ ต ั ้ ง ไว ท ั ้ ง หมด สํ า หรั บ การเชื ่ อ มต อ กั บ คอมพิ ว เตอร หรื อ LAN(1- สวิ...
  • Page 36 • นํ า สาย LAN มาต อ เข า กั บ “LAN” port ของ modem และ ช อ ง “LAN” ของคอมพิ ว เตอร ถ า ไม ม ี ก ารใช ง าน splitter, • ต อ สายโทรศั พ ท เ ข า ไปที ่ ต ั ว modem •...
  • Page 37 modem ยกตั ว อย า งเช น : ค า IP ของ modem คื อ 192.168.1.1/255.255.255.0, ฉะนั ้ น ค า การตั ้ ง ค า ของเครื ่ อ งคอมพิ ว เตอร ค ื อ : 192.168.1.x/255.255.255.0. ค า ของ X สามารถตั ้ ง ได ต ั ้ ง แต 3 ถึ ง 253 การตั...
  • Page 38 หน า หลั ก การตั ้ ง ค า ผ า น IP address บนเครื ่ อ งคอมพิ ว เตอร หลั ง จากที ่ ป  อ นค า user name และ password ที ่ ถ ู ก ต อ งแล ว จะมี...
  • Page 39 การตั ้ ง ค า LAN (LAN Setting) 1. คลิ ก ที ่ Advanced Setup> LAN จะปรากฏดั ง รู ป ค า ที ่ เ ห็ น นี ้ เ ป น ค า อั ต โนมั ต ิ ท ี ่ ม าจากโรงงานหากคุ ณ ต อ งการเป ลี...

  • Page 40: การตั ้ ง ค า เพื ่ อ เล น Internet (Pvc Configuration)

    หมายเหตุ หากการตั ้ ง ค า ของคุ ณ มี ป  ญ หาและไม ส ามรถเข า ไปเปลี ่ ย นค า ไดๆได ห รื อ ป ญ หาไดๆให ท ํ า การกดปุ  ม Reset ด า นหลั ง เครื ่ อ ง(ทํ า ตามคํ า แนะนํ า ดั ง ที ่ ก ล า วมาข า งต น ) และลองเข...
  • Page 41 1. หลั ง จากที ่ ใ ส user name และ password ที ่ ถ ู ก ต อ งแล ว จะปรากฎหน า ต า ง ดั ง นี ้ 2. คล ิ ๊ ก ปุ  ม “Advanced setup” จะปรากฎดั ง นี ้...
  • Page 42 3. ถ า PVC ซึ ่ ง จั ด หา โดย ผู  ข าย ISP ของคุ ณ ซึ ่ ง ไม ส ั ม พั น ธ ก ั บ VPI/VCI :0/35, คุ ณ สามารถตั ้ ง ค า PVC อื...
  • Page 43 4. คลิ ก ปุ  ม “next” จะปรากฎ ดั ง นี ้ 5.ห า มเปลี ่ ย นแปลงค า ใดๆ ทั ้ ง สิ ้ น , และคลิ ก ที ่ ป ุ  ม “next”...
  • Page 44 6. จากนั ้ น คลิ ก ปุ  ม “next” จะปรากฎดั ง นี ้ 7. คลิ ก ปุ  ม “SAVE” และจะปรากฎดั ง นี ้...
  • Page 45 8.ในขณะนี ้ ค ุ ณ จะเห็ น PVC อื ่ น ๆ ในรายการ จากนั ้ น แล ว คลิ ก ปุ  ม “SAVE/REBOOT” จะปรากฎดั ง นี ้ เป น อั น ว า PVC อื ่ น ๆ ที ่ ค ุ ณ เพิ ่ ม เติ ม ไว น ั ้ น เป...
  • Page 47 33 Soi Bangna-Trad32, Bangna Bangkok 10260 Tel. +66-2-398-9988 Fax. +66-2-746-8181 Call Center: +66-2-398-5717 บริ ษ ั ท โกลบอล เมช จํ า กั ด เลขที ่ 33 ซอยบางนา-ตราด 32 แขวงบางนา เขตบางนา กรุ ง เทพฯ 10260 โทร 02-398-9988 Fax 02-746-8181 Call Center: 02-398-5717 www.gmesh.com...
