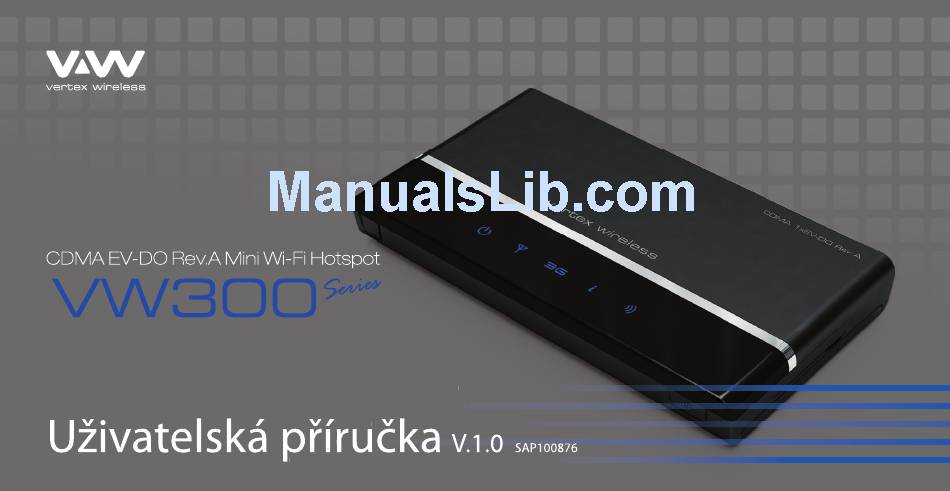

Vertex Wireless W300 series User Manual

Cdma ev-do rev.a mini wi-fi hotspot vw300 series
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the W300 series and is the answer not in the manual?

Questions and answers

Related Manuals for Vertex Wireless W300 series

Summary of Contents for Vertex Wireless W300 series

  • Page 3: Table Of Contents

    Obsah Technické specifikace Advanced Setup IP Setup Wireless Setup 1. Základní informace Traffic Control Obsah baleni Security Systémové požadavky Utility Funkce Popis zařízení 4. Administrator 2. Instalace 5. Status 3. Konfigurace 6. VW App Základní nastavení Nastavení připojení Aktuální nastavení 7.

  • Page 4: Technické Specifikace

    Technické specifikace CDMA síť Wi-Fi standard 410-430MHz IEEE 802.11g IEEE 802.11b Channel Bandwidth Wi-Fi kanály CDMA 1.23MHz 54Mbps 48Mbps 36Mbps 24Mbps Externí anténa 18Mbps 12Mbps 2X výsuvná CDMA anténa 11Mbps 9Mbps 6Mbps 5.5Mbps 2Mbps 1Mbps Wi-Fi zabezpečení 64/128-bit WEP WPA-PSK WPA-PSK2 Wi-Fi frekvence 2.4GHz to 2.483GHz...
  • Page 5 Indikátory led Napájecí adaptér Napájení AC 110~240V, 50~60Hz Signál DC 5.0V / 2.0A 1x/EVDO WLAN Provozní teplota -20 °C ~ +60 °C Skladovací teplota -30 °C ~ +70 °C Provozní a skladovací vlhkost 5 ~ 95% Rozměry 115(Š)x64(H)x14.5(V)mm Provoz na baterie Při práci: 2h V klidové...

  • Page 6: Základní Informace

    1. Základní informace Obsah balení ○ CDMA Wi-Fi router ○ Napájecí adaptér ○ Uživatelská příručka Systémové požadavky • PC se síťovou kartou Wi-Fi • PC podporující TCP/IP protokol • Internetový prohlížeč...

  • Page 7: Funkce

    Funkce ●Bezdrátová Wi-Fi síť Router VW310L umožňuje bezdrátové připojení až 54Mbps ●Kompatibilita se zařízeními 802.11b Router VW310L je plně kompatibilní se standardem IEEE 802.11b a podporuje adaptéry 802.11b PCI, USB a Cardbus. ●Rozšířené funkce firewallu Správa přístroje umožňuje nastavení řady síťových funkcí včetně: Plánování...

  • Page 8: Popis Zařízení

    1. Základní informace Popis zařízení...
  • Page 9 ○ ○ Napájení Stav Popis Stav Popis Nesvítí Zařízení je vypnuto nebo není napájeno ze sítě a Nesvítí Není připojeno k internetu baterie je vybita Svítí modře Připojeno k internetu Svítí modře Napájení ze sítě, baterie plně nabita Svítí fialově Napájení...

  • Page 10: Instalace

    2. Instalace Doporučení Router VW310L vám umožní vytvořit bezdrátovou síť a připojit se k internetu kdekoli, kde je pokrytí vašeho poskytovatele internetu. Oblast dosahu Wi-Fi bezdrátové sítě závisí na okolním prostředí(materiál zdí, budov). Router by měl být umístěn v oblasti s kvalitním pokrytím CDMA. Umístěte router do místa, odkud bude signál Wi-Fi překonávat co nejméně...
  • Page 11 CDMA EV-DO Rev.A Mini Wi-Fi Hotspot VW300 series...

  • Page 12: Konfigurace

    3. Konfigurace Konfigurace routeru Připojte se k bezdrátové síti routeru VW310L. Otevřete internetový prohlížeč a zadejte adresu routeru (192.168.200.1) Vložte přihlašovací heslo. ** Pozn: Z výroby heslo nastavené není a stačí kliknout pouze na tlačítko přihlásit Základní nastavení □ ▶ Nastavení...
  • Page 13 [Wi-Fi nastavení] Wi-Fi Volba pro vypnutí nebo zapnutí Wi-Fi adaptéru zařízení. SSID Service Set Identifier - název vaší Wi-Fi sítě. Možno vyplnit až 32 znaků. Zabezpečení Volba pro vypnutí nebo zapnutí Wi-Fi zabezpečení (Z výroby je zabezpečení nastaveno WPA-PSK TKIP. Více možností jak nastavit zabezpečení naleznete v „Pokročilých nastaveních přístroje“).

  • Page 14: Advanced Setup

    3. Konfigurace Advanced Setup This menu provides various enhanced network function configuration and recommend to expert user. It’s not necessary for all users. (Další možnosti nastavení jsou určeny pro pokročilé uživatele a jsou uváděny v anglickém jazyce) -IP Setup □ ▶...
  • Page 15 Secondary DNS Address Enter the Secondary DNS server IP assigned by your ISP (optional) Maximum Transmission Unit – you may need to change the MTU for optimal performance with your specific ISP. Auto select is the default MTU □ ▶ LAN Setting IP Address This is the internal IP address of the Router.

  • Page 16: Wireless Setup

    3. Konfigurace -Wireless Setup □ ▶ Wireless Basic Setting [Wireless Router Mode] Select a Wireless Router mode from list : Disabled / AP / WDS Master/ WDS Slave [Wireless Network] Wireless Mode Select a Wireless Mode from the drop-down menu: ◎...
  • Page 17 SSID Service Set Identifier is the name of your wireless network. The SSID must be identical for all devices in the wireless network. Create a name using up to 32 characters. (It is case-sensitive and uses any of the characters in the keyboard) Broadcast SSID Select Disabled if you do not want the SSID of your wireless network to be broadcasted by the router otherwise...
  • Page 18 3. Konfigurace ≫ Wireless Distribution System(WDS) Master & Slave WDS is a system that enables the wireless interconnection of access points in network. It allows a wireless network to be expanded using multiple access points without need for a wired backbone to link them. It is possible to extend wireless coverage area by using more than two VW300 (Maximum 4).
  • Page 19 [Advanced Set up] [Wireless Set up] [Basic setting] Click [WDS Master] Set desired SSID and → → → → Channel. (These SSID and Channel should be same with WDS slave device.) Click “Scan AP” in WDS → Master section Choose AP that you want to use as WDS Slave Click “Apply”...
  • Page 20 3. Konfigurace □ ▶ Security Setting Here are a few different ways you can maximize the security of your wireless network and protect your data from prying eyes and ears. This section is intended for the home, home office, and small office user. At the time of this User Manual’s publication, there are two encryption methods available.
  • Page 21 and 63 characters long. The password can include symbols and spaces. Encryption Type Select an Encryption Type from drop-down menu ◎ None(open) & Shared ◎ WEP (Wired Equivalent Privacy) - WEP provides security by encrypting data over your wireless network so that it its protected as it is transmitted from one wireless device to another.
  • Page 22 3. Konfigurace [Security using Mac Address] The MAC address security is a powerful security feature that allows you to specify which computers are allowed on the network. When you use this feature, you must enter the MAC address of each client (computer) on your network to allow network access to each.

  • Page 23: Traffic Control

    -Traffic Control □ ▶ Port Forwarding Using the port forwarding feature, you can allow certain types of incoming traffic to reach servers on your local network. For example, you might make a local Web server, FTP server visible and available to the Internet. This function will allow you to route external (Internet) calls for services such as a web server (port 80), FTP server (Port 21), or other applications through your Router to your internal network.
  • Page 24 3. Konfigurace □ ▶ Irregular FTP You can use this function if you wish to connect to external irregular FTP port. You can use maximum of five irregular FTP port. □ ▶ Quality of Service (QOS) The QOS Engine option helps improve your network performance by prioritizing applications. By default the QOS Engine are disabled and application priority is not classified automatically.
  • Page 25 Download, Upload speed The speed at which data can be transferred from the modem. You can limit the speed for both min & max. CDMA EV-DO Rev.A Mini Wi-Fi Hotspot VW300 series...

  • Page 26: Security

    3. Konfigurace -Security □ ▶ Firewall Your Router is equipped with a firewall that will protect your network from a wide array of common hacker attacks including: WAN Ping / SYN Flooding / IP Source Routing / IP Spoofing / Smurf Attack You can turn the firewall functions off if needed.
  • Page 27 [Client IP/MAC Address Filtering] Policy Select filtering policy Deny or Allow Direction  ◎ Internal to External : Select if you want to apply filtering policy in the outgoing communication. (All clients are allowed in case of outgoing communication by default) ...
  • Page 28 3. Konfigurace Start IP ◎ Internal to External IP Address : Configure internal client IP address to be restricted by filtering policy. All IP : Apply filtering policy in all clients. MAC Address : Configure internal client MAC address to be restricted by filtering policy. You can scan client MAC address using Scan AP button.
  • Page 29 □ ▶ URL Filtering You can block desired website URL. Once you register specified URL, clients can not access this address. Available up to 10 URL registrations. □ ▶ Remote Router Access Remote management allows you to make changes to your Router’s settings from anywhere on the Internet.

  • Page 30: Utility

    3. Konfigurace -Utility □ ▶ DHCP Static IP Allocation Use this menu if you want to assign a fixed local IP address to a MAC address. MAC Address Enter MAC address in the “MAC Address” field that you want to assign fixed IP address. Or you can use MAC address scan function. If you press “MAC Scan”...
  • Page 31 □ ▶ DDNS The Dynamic DNS service allows you to alias a dynamic IP address to a static host name in any of the many domains DynDNS.org offers, allowing your network computers to be more easily accessed from various locations on the Internet. DynDNS.org provides this service, for up to five host names, free to the Internet community.
  • Page 32 3. Konfigurace DynDNS.org in the “Host Name” field ◎ Wildcards option: This setting enables or disables wildcards for your host. ◎ For example, if your DDNS address is VW300.dyndns.org and you enable wildcards, then x.VW300.dyndns.org will work as well (x is the wildcard). ▷To enable wildcards, select “Use Wildcards”...
  • Page 33 operate properly. This usually requires opening TCP and UDP ports. An application that is UPnP-compliant has the ability to communicate with the Router, basically “telling” the Router which way it needs the firewall configured. The Router ships with the UPnP feature disabled. If you are using any applications that are UPnP-compliant, and wish to take advantage of the UPnP features, you can enable the UPnP feature.
  • Page 34 3. Konfigurace Subnet Mask This determines which portion of a Destination LAN IP address is the network portion, and which portion is the host portion. Gateway This is the IP address of the gateway device that allows for contact between the Router and the remote network or host.
  • Page 35 IP or URL Address The three addresses where PING is sent. For each of the address, set the PING time period from 1 min to 30 min then select “Enabled” option. Time Time interval for restart the PPP session when PING doesn’t have any response from any of the IP addresses or URL addresses..
  • Page 36 3. Konfigurace information data, please check the contents before you format the microSD card. Ensure you’re logged in to the WEB Page, >> Advanced Setup  Utility  File Manager Server If you want use file sharing function, please keep “Enabled” option. If you don’t want it, please select “Disabled”...
  • Page 37 VW300 like below. 2. In your Apple Products, refer to the “6. VW App”. CDMA EV-DO Rev.A Mini Wi-Fi Hotspot VW300 series...

  • Page 38: Administrator

    4.Administrator □ ▶ Login Password This menu is for setting up WEB UI login password. The Router ships with NO password entered. If you wish to add a password for greater security, you can set a password here. Write down your password and keep it in a safe place, as you will need it if you need to log into the Router in the future. It is also recommended that you set a password if you plan to use the remote management feature of your Router.
  • Page 39 Restore Factory Default Using this option will restore all of the settings in the Router to the factory (default) settings. It is recommended that you back up your settings before you restore all of the defaults. □ ▶ Firmware Upgrade From time to time, your service provider may release new versions of the Router’s firmware.

  • Page 40: Status

    5.Status □ ▶ Status Information You can check current gateway connection status via this menu. Detailed WAN / LAN / WLAN descriptions can be seen here. □ ▶ DHCP Allocation Information You can view a list of the computers (known as clients), which are connected to your network. You are able to view the IP address of the computer, the host name (if the computer has been assigned on), and the MAC address of the computer’s network interface card.
  • Page 41 press Refresh or Delete button CDMA EV-DO Rev.A Mini Wi-Fi Hotspot VW300 series...

  • Page 42: Vw App

    6. VW App 1. Installation of VW App from App Store ○ Install “VW App” on your own Apple Products from App Store Click to install...
  • Page 43 2. Connect to VW300’s Wi-Fi Network ○ Turn on the VW300 with microSD inserted ○ Select the SSID for VW300 on iPhone CDMA EV-DO Rev.A Mini Wi-Fi Hotspot VW300 series...
  • Page 44 6. VW App 3. Run VW App ○ Run VW App...
  • Page 45 4. Setting ○ Click Setting ○ Click Connection Info ○ Click “VW300 Find” Button. And access information of ftp in VW300 will be automatically loaded. If you change the access information, Click “Save” button to configure. CDMA EV-DO Rev.A Mini Wi-Fi Hotspot VW300 series...
  • Page 46 6. VW App 5. Lookup microSD on VW300 ○ Click VW300 Icon. ○ Click “Access” Button. ○ Click “usb1” Folder.
  • Page 47 6. File Transfer ○ Select a file then click Download Icon. ○ Click Status Icon then the transfer state will be displayed. ○ How to upload files is on the same way with download. CDMA EV-DO Rev.A Mini Wi-Fi Hotspot VW300 series...
  • Page 48 6. VW App 7. File & Folder ○ You can create any number of folders and delete file and change file name and move file to another folder. ○ Click Menu button on the right top ○ Select a button of function what you want to try to do.
  • Page 49 CDMA EV-DO Rev.A Mini Wi-Fi Hotspot VW300 series...

  • Page 50: Řešení Problémů

    7. Řešení problémů 1. Nemohu se připojit k internetovému rozhraní routeru - Vyzkoušejte správné propojení síťovým kabelem a zda kabel není poškozen. - Dočasně vyzkoušejte vypnutí antivirových a ostatních bezpečnostních programů. - Zkontrolujte doporučené internetové prohlížeče Internet Explorer 6.0 nebo vyšší Firefox 1.5 nebo vyšší...
  • Page 51 4. Kvalita signálu. V položce základní nastavení naleznete informace o kvalitě signálu. Čím vyšší hodnota bude zobrazena, tím rychleji mohou probíhat datové přenosy. Prohlášení o shodě Společnost MobilKom, a.s. tímto prohlašuje, že se výrobek VW310L shoduje se základními požadavky a dalšími důležitými ustanoveními Směrnice 1999/5/EC. Prohlášení...
  • Page 52 7. Řešení problémů Před vstupem do nemocnic či jiných zdravotnických zařízení a v blízkosti lékařských přístrojů vypněte zařízení. Provoz zařízení vysílajících rádiový signál, včetně digitálních bezdrátových zařízení, může rušit lékařské přístroje citlivé na kmitočty rádiových signálů. Během pobytu v nemocnicích či jiných zdravotnických zařízeních dodržujte místní...
  • Page 53 Pokyny pro čištění • Vždy zařízení vypněte před jeho čištěním. • Na čištění zařízení nepoužívejte agresivní chemikálie, silné čistící prostředky, ani rozpouštědla na bázi ropných produktů. • Neaplikujte čistící prostředky přímo na zařízení. UPOZORNĚNÍ Dovozce odmítá jakoukoli odpovědnost za škody způsobené nesprávným používáním tohoto výrobku, nedodržováním pokynů v tomto návodu nebo opravou či úpravami tohoto výrobku kýmkoli jiným než...
