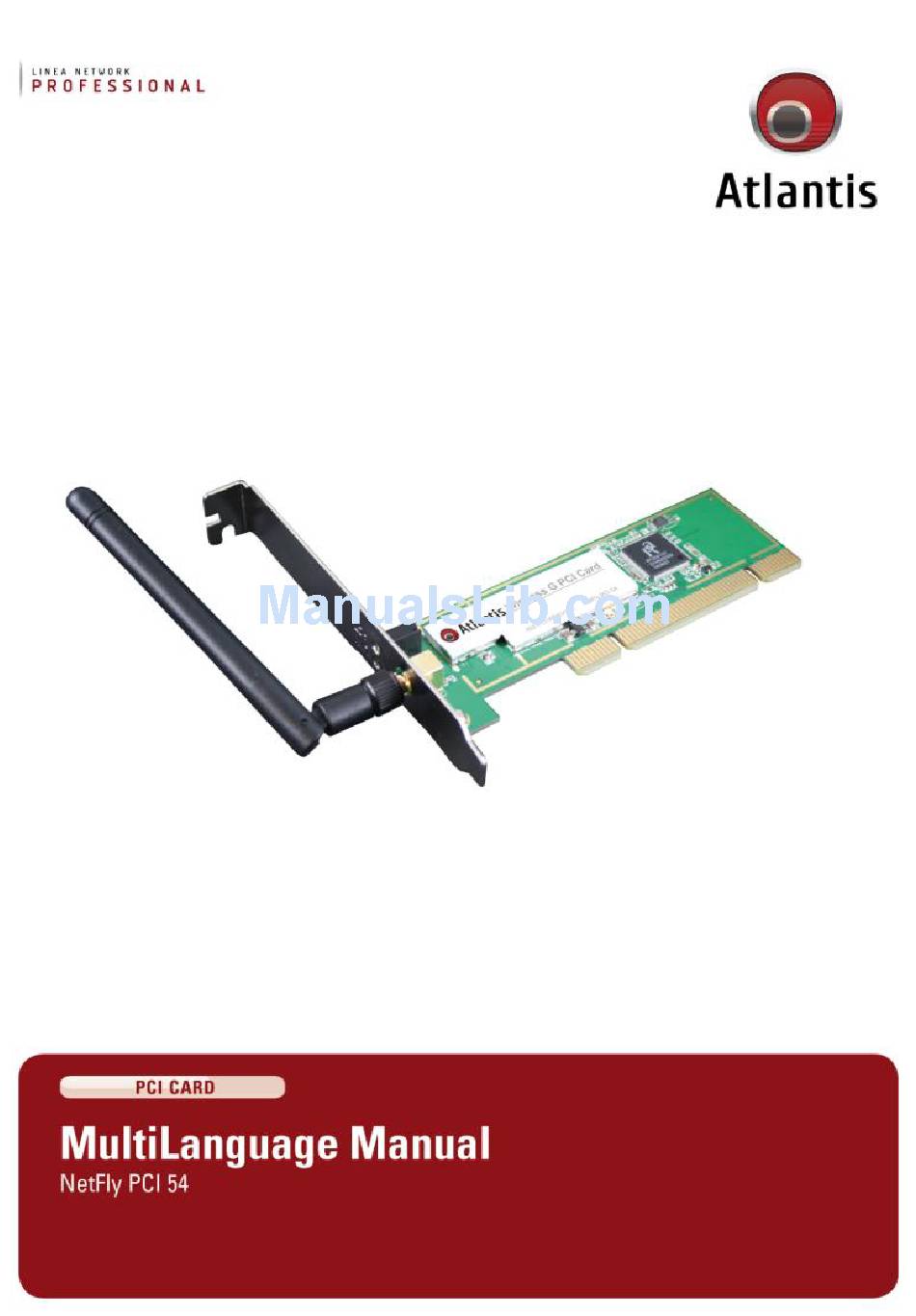

Atlantis netfly pci 54 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the netfly pci 54 and is the answer not in the manual?

Questions and answers

Related Manuals for Atlantis netfly pci 54

Summary of Contents for Atlantis netfly pci 54

  • Page 2 For more detailed instructions on configuring and using this device, please refer to the online manual. FRANCAIS Ce produit est couvert par une garantie Atlantis Land de 2 ans. Pour des informations plus détaillées, référez-vous svp au site Web www.atlantis-land.com. DEUTSCH Dieses Produkt ist durch die Atlantis Land 2 Jahre Garantie gedeckt.

  • Page 3: Table Of Contents

    ITALIANO 1. PANORAMICA DI PRODOTTO ............. 12 1.1 Come funziona la scheda di rete Wireless ........12 1.2 Requisiti di sistema ..............14 2. CONTENUTO DELLA CONFEZIONE ............. 15 3. INSTALLAZIONE SOFTWARE .............. 15 3.1 Installazione dei driver/utility ............15 3.2 Rimozione dei driver/utility ............
  • Page 4 ENGLISH 1. PRODUCT OVERVIEW ................ 51 1.1 How the Adapter works .............. 52 1.2 System Requirements ..............53 2. PACKAGE CONTENTS ................ 53 3. SOFTWARE INSTALLATION..............53 3.1 Utility and Driver Installation ............54 3.2 Uninstallation ................54 4. HARDWARE INSTALLATION ............... 55 4.1 Hardware Installation for PCI Card ..........
  • Page 5 FRANCAIS 1. ADAPTATEUR WIRELESS ..............85 1.1 Modes de Fonctionnement ............85 1.2 Besoin système ................87 2. Contenu de l’emballage ..............87 3. INSTALLATION SOFTWARE..............87 3.1 Installation Sous Windows ............87 3.2 Supprimer les drivers et l’utilitaire ..........88 4.
  • Page 6 APPENDIX APPENDIX A: Country Channel List ............112 APPENDIX B: Technical Specifications ..........115 A02-PCI-W54(v1.3)_MX01 (v1.01 Mar 2010)
  • Page 7 Atlantis Land. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà...
  • Page 8 Con la presente dichiariamo che questo apparato è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttive 1999/5/CE. La dichiarazione di conformità nella sua forma completa è disponibile presso il sito www.atlantis-land.com (alla pagina del prodotto) o può essere richiesta a info@atlantis-land.com.
  • Page 9 Atlantis Land, in qualità di produttore di questa apparecchiatura, è impegnato nel finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute umana.
  • Page 10 AVVERTENZE Utilizzare esclusivamente l’antenna fornita a corredo. Antenne diverse e/o con guadagno differente potrebbero violare le normative vigenti. Atlantis Land si intende sollevata da ogni responsabilità in caso di utilizzo di accessori (antenne e/o alimentatori) non contenuti nell’imballo. Lasciare almeno 30cm di distanza tra l’antenna del dispositivo e l’utilizzatore.
  • Page 11 Tutte le condizioni di utilizzo e clausole contenute in questo manuale e nella garanzia si intendono note ed accettate. Si prega restituire immediatamente (entro giorni dall’acquisto) il prodotto qualora queste non siano accettate.

  • Page 12: Panoramica Di Prodotto

    La ringraziamo per aver scelto l’adattatore NetFly Wireless, la via più semplice per il Wireless networking. Questo manuale contiene informazioni dettagliate in merito all’installazione e all’utilizzo del prodotto, lo utilizzi come riferimento per qualsiasi problema o informazione. 1. PANORAMICA DI PRODOTTO La ringraziamo per aver scelto un prodotto della serie NetFly.
  • Page 13 stabiliranno automaticamente il link con il dispositivo che fornisce il segnale migliore grazie alla funzionalità roaming. Modalità Infrastructure Modalità Ad-Hoc Se la rete wireless ha dimensioni relativamente ridotte e se le risorse condivise sono dislocate sui personal computer che ne fanno parte, è possibile utilizzare la modalità Ad-hoc.

  • Page 14: Requisiti Di Sistema

    Lettore CD-Rom Il prodotto, nella release di driver V1.1.2.3, è stato testato con kernel 2.6.28. Atlantis non garantisce che il dispositivo funzioni su distribuzioni/kernel diverse da quelle elencate né, dato il vasto numero di combinazioni, potrà offrire supporto. Si invita a tal fine a reperire gli ultimi driver direttamente sul sito del produttore del chipset (www.ralink.com.tw).

  • Page 15: Contenuto Della Confezione

    2. CONTENUTO DELLA CONFEZIONE Prima dell’utilizzo, verificare che la scatola contenga i seguenti elementi:  NetFly PCI Wireless Card  Antenna 2 dBi  Una guida rapida multilingua (Italiano, Inglese e Francese)  Un Cd-Rom contenente utility e manuale dell’utente (Italiano, Inglese e Francese) ...

  • Page 16: Rimozione Dei Driver/Utility

    Al termine dell’installazione, collegare il dispositivo al PC come da paragrafo 4. Il sistema rileverà ed installerà in maniera automatica il prodotto. Laddove il CDRom non dovessi avviarsi automaticamente è possibile laciare il file di avvio localizzato in CDRom:\start.htm. 3.2 Rimozione dei driver/utility Per disinstallare l’adattatore Wireless effettuare la seguente procedura: ...

  • Page 17: Verifica Dell'installazione

    4.3 Verifica dell’installazione Una volta terminata l’installazione, l’icona rappresentata in figura verrà visualizzata nella taskbar. INDICATORE SIGNIFICATO Segnale ottimo Segnale medio Segnale basso Non connesso e/o errore di connessione Dispositivo non rilevato o non presente Per disabilitare l’utility Zero Configuration di Windows XP, fare riferimento all’appendice A.

  • Page 18: Raui For Windows

    In Windows XP. Per utilizzare l’utility Zero Configuration di Microsoft per la configurazione Wireless cliccare sulla voce Use Zero Configuration as Configuration Utility. Una volta in questa modalità è possibile tornare ad utilizzare l’utility semplicemente cliccando sulla voce Use RaConfig as Configuration Utility.

  • Page 19: Profile

    5.1 Profile In questa schermata sarà possibile visualizzare le informazioni relative ad ogni profilo di connessione, aggiungere nuovi profili (si rimanda alla sezione 5.2) o modificare quelli esistenti. Selezionando uno dei profili presenti nella Profile List, sarà possibile visualizzare le informazioni relative alle impostazioni del profilo stesso.
  • Page 20 Profile Name:  Immettere il nome da assegnare al profilo di connessione. SSID:  Inserire l’SSID della rete o selezionarlo dal menu a tendina. Power Save Mode:  Selezionare la modalità di risparmio energetico tra CAM (Constant Awake Mode) oppure Power Saving Mode. Network Type: ...
  • Page 21 Di seguito verrà esemplificato come impostare un profilo di sicurezza.

  • Page 22: Configurare Un Profilo Wep

    5.1.1 Configurare un profilo WEP Authentication Type:  Selezionare Open o Shared. Encryption Type:  Selezionare WEP. WEP Key (1-4):  Inserire le chiavi WEP e selezionare quella da utilizzare. Hexadecimal/ ASCII:  Selezionare il formato di inserimento delle chiavi WEP.

  • Page 23: Configurare Un Profilo Wpa-Psk / Wpa2-Psk

    5.1.2 Configurare un profilo WPA-PSK / WPA2-PSK Authentication Type:  Selezionare WPA-PSK o WPA2-PSK. Encryption Type:  Selezionare TKIP o AES. WPA Pre-shared Key:  Inserire la chiave precondivisa da utilizzare tra AP e client. 5.1.3 Configurare un profilo WPA / WPA2 Per utilizzare questo tipo di sicurezza, è...

  • Page 24: Network

    5.2 Network In questa schermata è possibile visualizzare le reti disponibili e visualizzarne i parametri di base, come la potenza del segnale, la sicurezza adottata dalla rete, il canale di connessione e l’SSID. Tramite la pressione del tasto Rescan, sarà possibile effettuare una scansione delle frequenze al fine di rilevare reti wireless attive.

  • Page 25: Advanced

    protetta, potrebbe essere necessaria la creazione di un nuovo profilo al file di impostare i dati per l’accesso). 5.3 Advanced  Wireless mode: Selezionare la frequenza utilizzata (nel caso di apparati b/g/n è fissa sui 2.4Ghz)  Select Your Country Region Code: E’ possibile scegliere la regione in cui il dispositivo wireless verrà...

  • Page 26: Statistics

    5.4 Statistics In questa schermata sarà possibile visualizzare le statistiche relative alla connessione di rete corrente, suddivise per ricezione e trasmissione. Transmit Statistics (selezionare il tab Transmit):  Frames Transmitted Successfully: Numero di frames trasmessi con successo.  Frames Transmitted Successfully Without Retry: Numero di frames trasmessi con successo senza nessun reinvio.

  • Page 27: Wmm

     Frames Dropped Due To Out-of-Resource: Frames tagliati per mancanza di risorse allocabili.  Duplicate Frames Received: Numero di frame duplicati. Cliccare sul buttoner Reset counters to zero per azzerare il conteggio delle statistiche. 5.5 WMM Questa schermata permette di attivare una serie di funzionalità mirate ad ottenere, tramite delle politche di qualità...

  • Page 29: Wps

    5.6 WPS WPS (Wi-Fi Protected Setup) è un insieme di specifiche pensato per semplificare la gestione e la messa in sicurezza delle reti wireless (per approfondimenti sul funzionamento, consultare l’appendice B). Disponibile solo su A02-PCI-WN. Il dispositivo supporta due modalità di gestione WPS, ma per semplicità...

  • Page 30: Wps In Modalità Pbc

     Export Profile: Esporta il profilo di connessione WPS aggiungendolo ai profili di connessione.  Delete: Cancella il profilo di connessione WPS selezionato. 5.6.1 WPS in modalità PBC La modalità PBC (Push Button Config) permette all’utente di configurare la rete wireless tramite la sola pressione di un tasto (fisico o virtuale).

  • Page 31: Help

    5.10 HELP Cliccare per consultare l’Help OnLine disponibile in lingua inglese.

  • Page 32: Supporto Offerto

    6. SUPPORTO OFFERTO Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis Land tramite l’apertura di un ticket on-line sul portale http://www.atlantis-land.com/ita/supporto.php Nel caso non fosse possibile l’accesso al portale di supporto, è altresì possibile richiedere assistenza telefonica al numero 02/00632345 (consultare il sito per verificare gli orari in cui il servizio viene erogato).

  • Page 33: Appendice A: Disabilitare Zero Configuration

    APPENDICE A: Disabilitare Zero Configuration Di seguito è indicato come disabilitare il servizio Zero Configuration di Windows XP, al fine di poter controllare il dispositivo tramite l’utility fornita a corredo:  Cliccare su Start e poi su Pannello di Controllo ...

  • Page 34: Appendice B: Wps (Wi-Fi Protected Setup)

    APPENDICE B: WPS (Wi-Fi Protected Setup) WPS (Wi-Fi Protected Setup) è un insieme di specifiche mirate a facilitare notevolmente le operazioni di aggiunta di dispositivi alla propria rete wireless e la messa in sicurezza della stessa con la sola pressione di un pulsante oppure tramite l’immissione di un codice PIN.
  • Page 35 sincronizzazione tra AP e client Selezione della rete a cui connettersi Inserimento della chiave sicurezza connessione del client...

  • Page 36: Appendice C: Ap Mode

    APPENDICE C: AP Mode In questa modalità è possibile trasformare la scheda in un vero e proprio AP. Per tornare alla modalità client, selezionare la voce Switch to Station Mode e cliccarci sopra. L’Utility di configurazione, in modalità Access Ponit, include 6 tabs: Config, Access Control List, Mac Table, Event Log, Statistics ed About.
  • Page 37 vicini. L’interferenza si verifica quando due o più canali si sovrappongono degradando le prestazioni, questa sovrapposizione è chiamata “Overlap”. E’ consigliabile mantenere una distanza di 5 canali tra due utilizzati (es. AP1 posizionato sul canale 1, AP2 posizionato sul canale 6). Da questo si evince che soltanto 3 Access Point possono essere usati in caso di sovrapposizioni spaziali(copertura) e temporali(funzionano allo stesso tempo).

  • Page 38: Appendice D: Connessione Usando Il Client Di Windows

    APPENDICE D: Connessione usando il Client di Windows In Windows XP/Vista e 7 è incluso un client che permette la gestione di un adattatore wireless al pari delle Utility. Windows 7  Cliccare sull’icona di rete posizionata sulla System Tray (vedi immagine) e selezionare l’opzione Centro connessioni di rete e condivisione oppure cliccare su Start ->...
  • Page 39 Windows VISTA  Cliccare sull’icona di rete posizionata sulla System Tray (vedi immagine) e selezionare l’opzione Centro connessioni di rete e condivisione oppure cliccare su Start -> Pannello di Controllo -> Centro connessioni di rete e condivisione.  Selezionare l’opzione Connessione a una rete dal menu di sinistra per visualizzare la lista di reti wireless disponibili.
  • Page 40 Windows XP  Fare doppio click sull’icona di rete posizionata sulla System Tray (vedi immagine).  Selezionare l’SSID della rete e premere sul pulsante Connetti per avviare la procedura di connessione. Al termine della procedura di connessione, un messaggio confermerà l’avvenuta connessione del client USB/PCI all’AP.

  • Page 41: Appendice E: Configurazione Indirizzo Ip In Dhcp Client

    APPENDICE E: Configurazione indirizzo IP in DHCP Client Questo capitolo fornisce alcune indicazioni su come impostare l’indirizzo IP alla scheda Wireless usata in modalità DHCP client. Configurazione del PC in Windows 2000  Andare su Start/Settings/Control Panel. Cliccare due volte su Network and Dial-up Connections.
  • Page 42  Selezionare l’opzione Ottieni automaticamente un indirizzo IP e successivamente Ottieni indirizzi server DNS automaticamente.  Premere su OK per terminare la configurazione. Configurazione del PC in Windows 7  Andare su Start poi Pannello di Controllo (cliccare sulla voce Icone Piccole o Grandi) e qui cliccare due volte sull’icona Centro Connessione di rete e Condivisione, poi cliccare su Modifica...

  • Page 43: Appendice F: Risoluzione Dei Problemi

    APPENDICE F: Risoluzione dei problemi Questo capitolo fornisce alcune soluzioni in merito ai problemi nei quali si potrebbe incorrere durante l’installazione e l’utilizzo del prodotto. Leggere le seguenti indicazioni per risolvere eventuali problemi. PROBLEMATICA SOLUZIONE personal computer  Accertarsi scheda non rileva la periferica.
  • Page 44 configurare impostazioni della rete senza fili, cliccare quindi su Posso avviare un’ Questo dipende direttamente dall’applicazione applicazione stessa, se è stata progettata per lavorare in rete computer remoto (non fa differenza che sia wireless o cablata) non ci presente sulla rete sarà...
  • Page 45 ulteriore livello di sicurezza alla rete wireless. Cosa è il WEP? WEP è la sigla di Wired Equivalent Privacy, un protocollo di sicurezza per le reti locali senza fili (WLAN) definito dallo standard 802.11b. Cosa è il WPA/WPA2? WPA è la sigla di Wi-Fi Protected Access, un protocollo di sicurezza per reti wireless basato su protocollo crittografico RC4.
  • Page 46 Al momento della stesura del presente manuale, il futuro standard IEEE 802.11n è giunto alla seconda release di questa bozza (draft 2.0).
  • Page 47 Windows™ 98SE/2000/ME/XP/VISTA are trademarks of Microsoft® Corp. Pentium is trademark of Intel. All copyright reserved. The Atlantis Land logo is a registered trademark of Atlantis Land. All other names mentioned mat be trademarks or registered trademarks of their respective owners.
  • Page 48 Germany, UK, Italy, Spain, Belgium, Netherlands, Portugal, Greece, Ireland, Denmark, Luxembourg, Austria, Finland, Sweden, Norway and Iceland. France: except the channel 10 through 13, law prohibits the use of other channels. CE/EMC Restriction of Liability The product described in this handbook was designed, produced and approved according to the EMC-regulations and is certified to be within EMC limitations.
  • Page 49 Directive “Electromagnetic Compatibility” and 1999/5/CE within CE Marking Requirememnt. CE Declaration is available on the web site www.atlantis-land.com. Important information for the correct recycle/treatment procedures of this equipment The crossed-out wheeled bin symbol printed on the unit label or unit packaging indicates that this equipment must not be disposed of as unsorted municipal waste but it should be collected separately.
  • Page 50 European Directive due to limited sticker area. WEEE BIN Logo ( ) isn’t fully compliant with minimum dimensions requirement to European Directive due to limited sticker area. Atlantis Land suggest to vistit the web site www.atlantis- land.com in order to retrieve update manual, techsheet and driver.

  • Page 51: Product Overview

    Thank you for purchasing the Wireless PCI Card that provides the easiest way to wireless networking. This User Manual contains detailed instructions in the operation of this product. Please keep this manual for future reference. 1. PRODUCT OVERVIEW Thank you for purchasing the NetFly that provides the easiest way to wireless networking.

  • Page 52: How The Adapter Works

    1.1 How the Adapter works Ad-hoc Mode: An Ad-hoc network is a local area network or other small network, especially one with wireless or temporary plug-in connections, in which some of the network devices are part of the network only for the duration of a communications session.

  • Page 53: System Requirements

    bandwidth utilization. Additionally, the Access Point enables users on a wireless LAN to access an existing wired network, allowing wireless users to take advantage of the wired networks resources, such as Internet, email, file transfer, and printer sharing. The scale and range of the Infrastructure networking are larger and wider than that of the Ad-hoc networking.

  • Page 54: Utility And Driver Installation

    3.1 Utility and Driver Installation  Insert the CD-ROM and the Auto-run program will appear (alternatively, open a file browser and double click on the start.htm file located in the CD directory).  Click on A02-PCI-W54 to select NetFly Card Home Page. ...

  • Page 55: Hardware Installation

    4. HARDWARE INSTALLATION 4.1 Hardware Installation for PCI Card The setup of the Wireless LAN Card can be performed using the following steps:  Shut down the computer, unplugs its power cord, and remove the chassis cover.  Insert the contact edge of the NetFly card into the connector of any available PCI Bus Master expansion slot.

  • Page 56: Using The Configuration Utility

    4.2 Using the Configuration Utility When the Wireless LAN Adapter was installed, you will see the icon on the Windows task bar. The user can configure the wireless settings using the Wireless Adapter Configuration Utility. Double-click the utility icon that appears in the taskbar ICON SIGNAL QUALITY Excellent...
  • Page 57 Please select WZC as main utility. To make it easier for user to select the correct utility. RaConfig will let user make the selection when it first ran after XP boot. Click the icon of will bring up the selection window and let user make the selection. When coexisting with WZC, RaConfig only provides monitoring function, such as link status, site surveying, statistic counters and advance feature status...

  • Page 58: Raui Configuration Utility

    5. RaUI CONFIGURATION UTILITY Double-click the Wireless LAN icon (or right-click and then select Launch Config Utilities) to launch the Configuration Utility. With the Wireless Adapter utility, users can configure all the functions provided by the Wireless Monitor Utility. Double-click the utility icon that appears in the taskbar.
  • Page 59 If you need to add a new connection profile by pressing Add button, the following screen will be show: Profile Name:  Name of profile, preset to PROF* (* indicate 1, 2, 3,). SSID:  AP or Ad-hoc name. Power Save Mode: ...
  • Page 60 Click on Authentication and Security tab in order to configure wirless security.

  • Page 61: Configuring Wep Security

    5.1.1 Configuring WEP security Authentication Type:  Select Open or Shared authentication. Encryption Type:  Select WEP. WEP Key (1-4):  Insert WEP keys to use and select which one to use for data encryption. Hexadecimal/ ASCII:  Select input format for the key. Press Show Password to view keys in clear mode.

  • Page 62: Configuring Wpa-Psk / Wpa2-Psk Security

    5.1.3 Configuring WPA / WPA2 security To use this type of security, RADIUS server is needed. For additional information about this configuration, please see section Help. Atlantis suggest to use WPA2-PSK with AES. WEP or WPA/WPA2-PSK with TKIP can introduce degradations of wireless performance.

  • Page 63: Network

    5.2 Network Under the Network page, system will display the information of surrounding APs from last scan result. List information’s include SSID, Signal, Channel, Encryption algorithm, and Network type as picture shown. Rescan: Issue an rescan command to wireless NIC to update information on surrounding wireless network.

  • Page 64: Advanced

    5.3 Advanced  Wireless Mode: Select wireless mode (2.4Ghz)  Country Region Code: eight countries to choose. Country channel list. Select the country where you are using this Wireless Device, users are responsible for ensuring that the channel set configuration is in compliance with the regulatory standards of these countries.

  • Page 65: Wmm

     Frames Transmitted Successfully: Frames successfully sent.  Frames Transmitted Successfully Without Retry: Frames successfully sent without any retry.  Frames Transmitted Successfully After Retry: Frames successfully sent with one or more reties.  Frames Fail To Receive ACK After All Retries: Frames failed transmit after hitting retry limit.
  • Page 66  WMM - Power Save Enable: Enable this function and select power saving mode. Please select which ACs you want to enable. Then click Apply button. The setting of enabling WMM – Power Save is successfully.  Direct Link Setup: This function will be ready for future release of driver. Check on the OnLine help desk in ordere to obtain more information.

  • Page 67: Wps

    5.6 WPS WPS is a set of specifications (supported by 802.11n draft) that will help you to configure your network easily. Only available on 802.11n devices. It exists 2 ways to use WPS: PBC (Push Button Configuration) mode and PIN mode. ...

  • Page 68: Ccx

    scan for devices. Enrollee  mode in Config Mode.  Click on PBC button to start sincronization process between AP and client.  Press PCB button on AP. For more informations: http://www.wi-fi.org/files/kc_80_20070104_Introducing_Wi-Fi_Protected_Setup.pdf http://www.wi-fi.org/files/wp_18_20070108_Wi-Fi_Protected_Setup_WP_FINAL.pdf 5.7 CCX In order to obtain more info about CCX (Cisco Compatible eXtensions) please check OnLine Help.

  • Page 69: About

    5.9 About The About section shows the Driver Version, Firmware Version, MAC Address, IP Configuration and the Utility version. Please see this screen before download driver upgrade from www.atlantis-land.com 5.10 Help Click here in order to watch OnLine Help.

  • Page 70: Support

    For technical questions and support, please contact our help-desk by ticket on http://www.atlantis-land.com/ita/supporto.php. For generic informations, please send an e-mail to info@atlantis-land.com For presales informations, please send an e-mail to prevendite@atlantis-land.com. Atlantis Via S. Antonio 8/10 20020 Lainate (MI) - Italy Website: http://www.atlantis-land.com...

  • Page 71: Appendix A: Ap Mode

    APPENDIX A: AP Mode Double-click the Wireless LAN icon (or right-click and then select Launch Config Utilities) tand chose Switch to AP mode. With the Wireless PCI Adapter utility, users can configure all the functions provided by the Wireless Monitor Utility. Double-click the utility icon that appears in the taskbar.
  • Page 72 responsible for ensuring that the channel set configuration is in compliance with the regulatory standards of these countries. Please chek on the Appendix A fore more information.  Beacon (ms): The time between two beacons. System default is 100 ms. ...
  • Page 73 Detail information:  MAC Address: The station’s Mac address of current connection.  AID: Raise value by current connection.  Power Saving Mode: The station of current connect whether it have to support. Event Log Record Soft AP all event time and message. ...

  • Page 74: Appendix B: Connect To A Network Using Windows Client

    APPENDIX B: Connect to a network using Windows client MS Windows XP and Windows VISTA/7 can manage the USB/PCI client with its embedded utility for wireless networks; Windows 2000 and MAC OS X requires an external management utlity (provided on the CD) to set and manage the USB/PCI wireless client.
  • Page 75  Select the wireless network SSID and click Connect. If any wireless network is available, please check that the USB/PCI wireless client is correctly installed on your PC.

  • Page 76: Appendix C: Ip Address In Dhcp Client Mode

    APPENDIX C: IP Address in DHCP Client Mode Configuring PC (Windows 2000)  Go to Start / Settings / Control Panel. In the Control Panel, double- click on Network and Dial-up Connections.  Double-click LAN Area Connection/Wireless.  Area Connection/Wireless Status window, click...
  • Page 77 Configuring PC (Windows 7)  Go to Start / Control Panel (select Large/Small Icon). In the Control Panel, double-click on Network and Sharing Center icon.  Click Change Adapter Settings then double-click Local Area Connection/Wireless and click Properties.  Click Continue (Windows needs your permission to continue). ...

  • Page 78: Appendix D: Troubleshooting

    APPENDIX D: Troubleshooting This chapter provides solutions to problems that may occur during the installation and operation of the WLAN PCI Card . Read the descriptions below to solve your problems. QUESTION SOLUTION computer cannot  Make sure the Adapter has no physical find the Adapter damage.
  • Page 79 wireless network? information. What Spread Spread Spectrum technology is a wideband radio Spectrum? frequency technique developed by the military for reliable, secure, mission-critical communications systems. It is designed to trade off bandwidth efficiency for reliability, integrity, and security. In other words, more bandwidth is consumed than case...
  • Page 80 transmitting on air? feature of scrambling. On the software side, WLAN offers the encryption function (WEP) to enhance security and access control. What is WEP? WEP is Wired Equivalent Privacy, a data privacy mechanism based on a 64-bit or 128-bit shared key algorithm, as described in the IEEE 802.11 standard.
  • Page 81 standard. Like 802.11b/g, 802.11n operates in the range and is thus compatible with it.
  • Page 82 Copyright Copyright. 2002 est la propriété de cette société. Tout droits réservés. Sont interdites, la reproduction, la transmission, la transcription, la mémorisation dans un système de sauvegarde où la traduction dans une autre langue ou en langage informatique quels qu’ils soient, de la présente publication, sous quelque forme que ce soit ou quelque en soit le moyen, électronique, mécanique, magnétique, optique, chimique, manuel ou de tout autre genre, sans avoir obtenu préalablement l’autorisation de notre entreprise.
  • Page 83 Nous déclarons que cet appareil a été testé et est conforme à la Directive 99/5/CE du Parlement européen et du Conseil concernant les équipements hertziens et les équipements de terminaux de télécommunications et la reconnaissance mutuelle de leur conformité. Il est possible de télécharger sur le site web (www.atlantis-land.com) le document complet.
  • Page 84 électroniques et à l'élimination des déchets issus de ces équipements qui prévoient des procédures de collecte sélective et de traitement et d'élimination spécifiques aux déchets d'équipements électriques et électroniques. Pour de plus amples informations, nous vous invitonsà consulter notre site Internet à l'adresse suivante www.atlantis-land.com.

  • Page 85: Adaptateur Wireless

    Félicitations pour avoir choisit ceproduit. Ce manuel a été rédigé pour une utilisation avancée de l’ Adaptateur Wireless, le terme Adaptateur sera utilisé dans ce manuel pour désigner cet appareil. 1. ADAPTATEUR WIRELESS L’adaptateur Wireless PCI est un adaptateur réseau Sans fil utilisable à la maison, au bureau ou dans des lieux publics.
  • Page 86 Infrastructure Si le réseau sans fil est de dimension plus réduite et que les ressources partagées sont localisées sur des ordinateurs qui en font partie, il devient possible d’utiliser le mode ad-hoc (Figure 2-2). Ce mode permet de connecter les clients sans fil entre eux directement sans avoir besoin d’un point d’accès.

  • Page 87: Besoin Système

     Lecteur CD-Rom Le produit (V1.1.2.3 pour PCI) n’a été testé que sur les kernel 2.6.28(PCI)) et avec les distributions citées. Atlantis ne garantit pas le fonctionnement sur d’autres distribution/kernel et ne pourra donc pas offrir de support. 2. Contenu de l’emballage Une fois ouvert, vous devriez trouver les éléments suivants:...

  • Page 88: Supprimer Les Drivers Et L'utilitaire

     Cliquez sur Oui pour continuer, après Choisir Install driver and Ralink WLAN Utility (pour 7/Vista) ou Ralink Configuration Tool (pour XP) et après cliquer sur Suivant.  Suivez maintenant la procédure d’installation jusqu’à la fin (puis redémarrez l’ordinateur). En cas de problemes avec le CD tapez CDRom:\Start.htm. A ce stade il est possible de choisir la page du produit et lancer l’installation software.

  • Page 89: Installation Hardware

    4. INSTALLATION HARDWARE Avant de connecter le produit au PC (avec le cable USB ou dans le slot PCI), il est imperatif d’installer le logiciel de configuration (voir la section 3 dans ce manuel). 4.2 Installation physique pour la carte PCI ...

  • Page 90: Logiciel De Configuration

    4.3 Logiciel de configuration Lors de l’installation logicielle, en plus des pilotes, une application permettant de configurer rapidement la connexion a été installée. Double cliquez sur l’icône LAN Wireless ( ) ou clic droit puis sélectionnez Launch Config Utility pour lancer l’utilitaire de configuration. INDICATEUR SIGNIFICATION L’adaptateur est relié...

  • Page 91: Raui Logiciel De Configuration Pour Windows

    5. RaUI LOGICIEL DE CONFIGURATION POUR WINDOWS Double cliquez sur l’icône LAN Wireless (ou clic droit puis sélectionnez Launch Configuration Utility pour lancer l’utilitaire de configuration. Avec cet utilitaire, vous pouvez configurer toutes les fonctions de votre Adaptateur grâce aux 10 sous menus: Profile, Network, Advanced, Statistics, WMM, WPS, CCX, Radio On/Off, About, Help.
  • Page 92 Cliquer sur Add, puis sur le tab Configuration:  Profile Name: pour créer et gérer vos profils (la maison, le bureau ou d’autres).  SSID: Le SSID permet d’identifier le Réseau Wireless (WLAN), il faut donc que tous les appareils soient réglés avec le même SSID pour accéder à ce réseau.
  • Page 93  Fragment Threshold: La fragmentation des paquets (256 à 2346) permet lorsque le lien est médiocre d’améliorer les temps d’attente que sont les réexpéditions de paquets perdus. Cliquer sur Authentication and Security pour pour protéger les communications Wireless d’écoute indésirable. Ces fonctions sont utilisées pour protéger les communications Wireless d’écoute indésirable et le cryptage permet d’interdire l’accès au réseau WLAN.
  • Page 94 802.1x et qui nécessite un serveur RADIUS pour les contrôles d’authentification. Entrez une Phrase Clé qui doit être la même dans tous les appareils connectés au réseau WLAN.  WPA/WPA2: Un serveur RADIUS permet d’authentifier un client en lui retournant une clé permettant de se connecter au réseau wireless, le tout en utilisant les protocoles dynamiques TKIP, AES, ou WEP.
  • Page 95 Aujourd'hui le WEP n'est plus considéré comme étant très securisé, il est plutot conseillé d’utiliser le WPA. Le cryptage WEP n'a pas été défini en même temps que les standards 802.11. Ce qui veut dire qu'il y a plusieurs méthodes d'encryption WEP. De plus, le WEP n'est pas complètement sécurisé, l'adresse MAC n’est pas cryptée et des hackers peuvent l’utiliser pour pénetrer dans un réseau par «...

  • Page 96: Network

    5.2 Network Pour voir, sélectionner et se connecter à l’un des réseaux Sans-Fils disponibles dans l’environnement de travail. Cliquer sur ReScan :affiche les réseaux Sans-Fils visibles depuis l’Adaptateur. Sélectionnez le réseau désiré puis cliquez sur le bouton Connect pour établir une connexion.

  • Page 97: Advanced

    5.3 Advanced  Wireless mode: Pour sélectionner le type de bande utilisée (2.4Ghz)  TX Burst: Pour activer la modalité TXBurst (Ralink).  Fast Roaming at: Pour activer le Fast Roaming.  Select Your Country Region Code: En France choisir 3 (chenaux 10- 13).

  • Page 99: Wmm

    5.5 WMM Il est possible d’activer la fonction WMM (Wi-Fi Multi-Media) pour acheminer les informations issues des applications en fonction de leur priorité. Selectionner WMM Enable et cliquer sur Apply.  WMM - Power Save Enable: Selectionner WMM Power Save Enable et après choisir entre les 4 choix.

  • Page 100: Wps

    5.6 WPS Voir l’Help Online en Anglais pour plus d’info sur cette fonction (Cisco Compatible eXtensions). http://www.wi-fi.org/files/kc_80_20070104_Introducing_Wi-Fi_Protected_Setup.pdf http://www.wi-fi.org/files/wp_18_20070108_Wi-Fi_Protected_Setup_WP_FINAL.pdf...

  • Page 101: Ccx

    5.7 CCX Voir l’Help Online en Anglais pour plus d’info sur cette fonction (Cisco Compatible eXtensions). 5.8 Radio On/Off Pour activer/ désactiver la section sans fil. 5.9 About Cette fonction vous permet de voir la version du driver et du Firmware, l’adresse MAC et la version de l’utilitaire de configuration.

  • Page 102: Support

    6. Support Pour tous problèmes ou renseignements vous pouvez contacter le service d’assistence web d’Atlantis Land http://www.atlantis-land.com/ita/supporto.php. Pour avoir info vous pouvez contacter info@atlantis-land.com prevendite@atlantis-land.com. Atlantis Via S. Antonio 8/10 20020 Lainate (MI) - Italy Website: http://www.atlantis-land.com Email: info@atlantis-land.com...

  • Page 103: Appendice A: Configuration De L'adresse Ip Avec Un Serveur Dhcp Dans Le Réseau

    APPENDICE A: Configuration de l’adresse IP avec un serveur DHCP dans le réseau Configuration sous Windows 2000  Allez au Panneau de Configuration. Double-cliquez sur Connexions Réseau et accès à distance.  Double-cliquez sur connexion au réseau local.  Dans Connexion au réseau local cliquez sur Propriétés. ...
  • Page 104 Configuration sous Windows 7  Allez sur Panneau de Configuration (Grandes/Petites icônes). Double-Cliquez sur Accès Réseau.  Cliquer 2 fois sur Centre Réseau et Partage, puis cliquer sur Modifier les paramètres de la carte.  Cliquer 2 fois sur la carte NIC LAN et cliquez sur Propriétés. ...

  • Page 105: Appendice B: Configuration De La Connession Sans Fils En Utilisant L'utilitaire De Windows

    APPENDICE B: Configuration de la connession sans fils en utilisant l’utilitaire de Windows Windows 7  Cliquer sur Start, puis Panneau de Configuration (Grandes/Petites icônes).  Cliquer 2 fois sur Centre Réseau et Partage, puis cliquer sur Gérer les connexions Réseau. ...
  • Page 106  Cliquer enfin sur Fermer pur terminer.

  • Page 107: Appendice C: Ap Mode

    APPENDICE C: AP Mode Il est possibile de changer l’ Adaptateur Wireless PCI dans un Point d’Accés san fils. Clic droit sur l’icône LAN Wireless puis sélectionnez Switch to AP mode et après Launch Config Utility pour lancer l’utilitaire de configuration. Avec cet utilitaire, vous pouvez configurer toutes les fonctions de votre adaptateur PCI grâce aux 6 sous menus: Config, Access Control List, Mac Table, Event Log, Statistics et About.
  • Page 108 s’interposent en dégradant les performances, c’est l’“Overlap”. On conseille de maintenir une plage de 5 canaux entre deux utilisés (ex. AP1-canal 1, AP2-canal 6). Access Control Seuls les clients dont l’adresse MAC est réglée sur Accept peuvent accéder au réseau wireless.

  • Page 109: Appendice D: Résolution De Problèmes

    APPENDICE D: Résolution de problèmes Ce chapitre donne quelques solutions aux problèmes pouvant être rencontrés lors de l’installation ou l’usage du produit. PROBLEMATIQUE SOLUTION L’ordinateur ne trouve  L’adaptateur n’est pas mécaniquement pas l’adaptateur endommagée.  L’adapateur est bien inséré dans le slot PCI.
  • Page 110 Puis je peux jouer en Oui, si le jeu est doté de la fonctionnalité multi- réseau avec les autres joueur en réseau. ordinateurs présents dans le WLAN? Qu’est-ce que le Spread La transmission Spread Spectrum est basée sur la Spectrum? dispersion de l’information sur une bande beaucoup plus large que celle nécessaire à...
  • Page 111 ISM ? entreprises (par la FCC) qui voulaient développer des solutions wireless pour un usage professionnel ; elle est généralement caractérisée par le sigle ISM band (Industrial, Scientific and Medical ). Sur cette fréquence travaillent dispositifs industriel, scientifique et médical à basse puissance. Qu’est-ce nouveau standard...
  • Page 112 APPENDIX A: Country Channel List For some European Country, it may have its own domain; users are responsible for ensuring that the channel set configuration is in compliance with the regulatory standards of these countries. Country Name Classification Range Argentina CH1~11 Australia CH1~13...
  • Page 113 Hungary CH1~13 Iceland CH1~13 India CH1~13 Indonesia CH1~13 Ireland CH1~13 Israel CH1~13 Italy CH1~13 Japan CH1~14 Japan2 CH14~14 Japan3 CH1~13 Jordan CH1~13 Kuwait CH1~13 Latvia CH1~13 Lebanon CH1~13 Latvia CH1~13 Lebanon CH1~13 Liechtenstein CH1~13 Lithuania CH1~13 Luxembourg CH1~13 Macedonia CH1~13 Malaysia CH1~11 Mexico...
  • Page 114 Poland CH1~13 Portugal CH1~13 Puerto Rico CH1~11 Romania CH1~11 Russia CH1~13 Saudi Arabia CH1~11 Singapore CH1~13 Slovakia CH1~13 Slovenia CH1~13 South Africa CH1~13 South Korea CH1~13 Spain CH1~13 Sweden CH1~13 Switzerland CH1~13 Taiwan CH1~11 Thailand CH1~13 Turkey CH1~13 United Arab Emirates CH1~13 United Kingdom CH1~13...
  • Page 115 APPENDIX B: Technical Specifications Technical Specs Code A02-PCI-W54(V1.3) Standards IEEE 802.11b/g ® Chipset RaLink RT2561ST Interface PCI 32bit 2 (Link, ACT) Antenna 2dBi dipole antenna with R-SMA connector Advanced Features  AP Mode on Windows 7/Vista/XP   Direct Link Setup Frequency Band 2412 ~ 2483 MHz Radio Technology...
  • Page 116 Continuos Current 450mA (Tx), 380mA (Rx) Consumption System Requirements  PC with available PCI 32 bit slot ® ®  Intel Pentium III 600Mhz or compatible processor with 512MB RAM ®  Windows 2000/XP/Vista/7, MAC OS X or Linux operating system ...
