SAF FreeMile User Manual

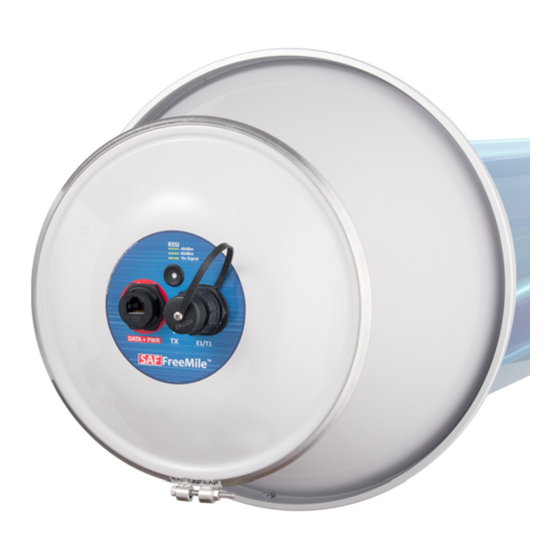

Full outdoor unit (fodu)
Hide thumbs
Table of Contents

Advertisement

Quick Links



Technical
Description and
User Guide
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the FreeMile and is the answer not in the manual?

Questions and answers

Related Manuals for SAF FreeMile

Summary of Contents for SAF FreeMile

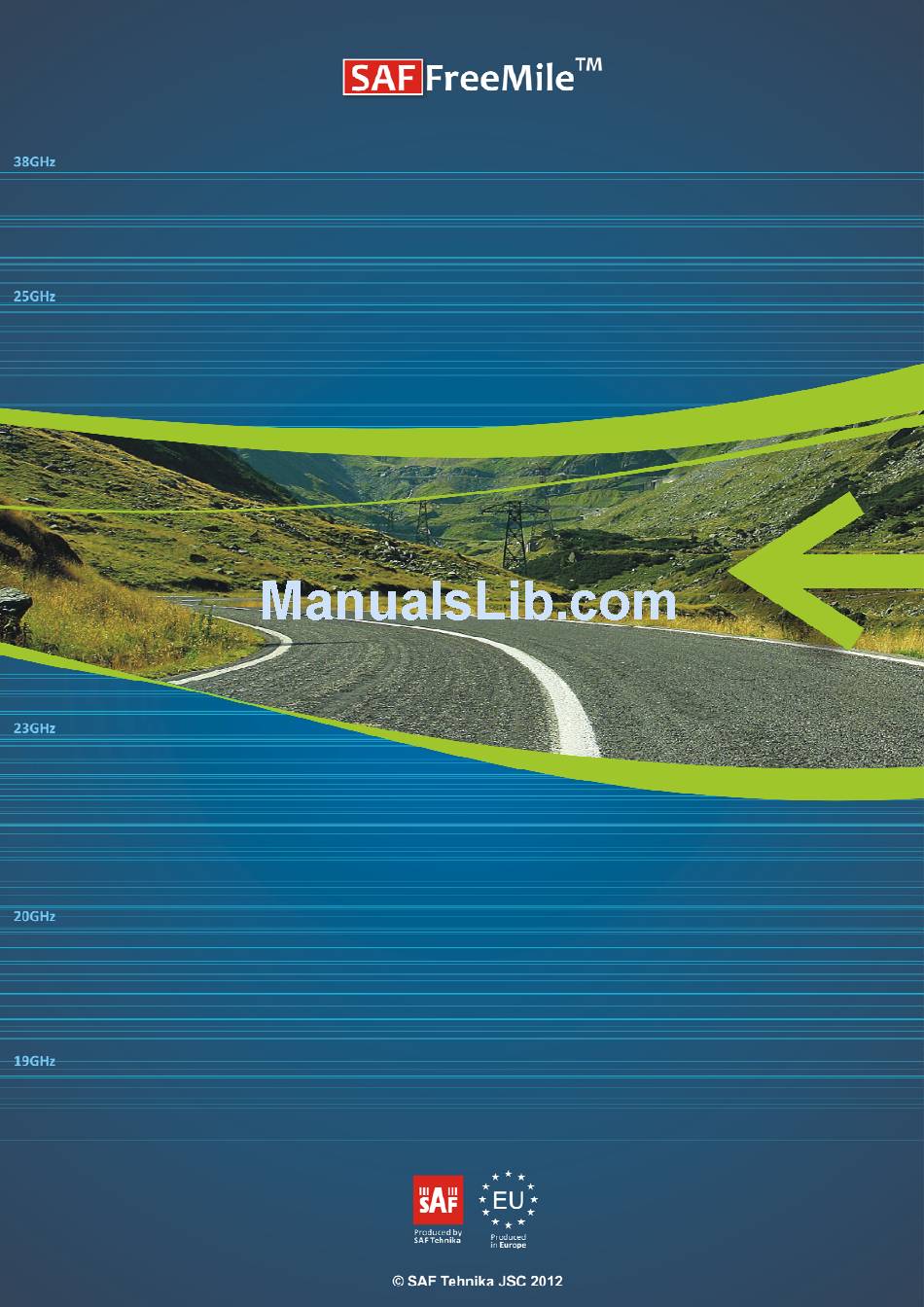

  • Page 1     Technical  Description and  User Guide...

  • Page 2: Table Of Contents

    VLAN configuration ........................43 4.5.1 Ethernet switch port status and settings ....................45 4.5.2 Ethernet switch block (functional) diagram .................... 45 4.5.3 Ethernet switch VLAN status and settings ....................46 QoS ............................... 49 4.6.1 QoS 802.1p configuration ........................49 The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 3 Uploading File via Ethernet Management Port (TFTP) ..............85 Uploading File via Ethernet Management Port (FTP) ..............86 Pinouts ............................ 88 Sealed RJ45 sockets ........................88 10 Available Accessories ........................ 89 11 List of Abbreviations ......................... 90 The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 4: Overview

    1.1 SAF FreeMile Full Outdoor Units    SAF FreeMile product family is new next generation product line which is targeting growing demands  for data transmission over microwave radio.  As  a  result  the  primary  traffic  interface  for  SAF  FreeMile  radio  is  Fast  Ethernet.  As  SAF  FreeMile  is  capable of providing bit rate of up to 100Mbps, it is a perfect addition to SAF portfolio. The excellent  SAF  FreeMile  radio  and  modem  performance  allows  achieving  perfect  system  capacity.  Apart  from  the full system capacity of 100Mbps, it is possible to configure the radio to 10 or 30 MHz channels  and  to  QPSK,  16QAM,  32QAM,  64QAM  modulations,  thus  providing  various  capacities  to  suit ...

  • Page 5: Saf Freemile Feature Summary

    802.1Q VLAN support  • 1.2.2 Mechanical Features  Compact unit, 230x230x85mm, 2.0 kg  • Figure 1.1. SAF FreeMile Full Outdoor Unit  1.2.3 Interfaces/Management   SAF FreeMile unit provides 2 connectors and a RSSI LED  • User and NMS traffic is carried over Ethernet cable  • Ethernet traffic supports QoS and 4 priority queues, essential for ACM use  • User and NMS traffic could be treated as a single data stream or separated by tagging them  • with different VLAN tags  Web, Telnet and SNMP are available as management interfaces into the unit  • The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 6: Radio Parameters

    Ethernet  channel  for  future  use,  it  is  perfect  for  overlaying  GSM  network with 3G/WiMax and LTE (Long Term Evolution) services;   Suitable for transition from TDM to Ethernet based networks;   SAF FreeMile supports SNMP protocol for NMS.  Figure 1.3. SAF FreeMile FODU: 2E1 + Ethernet  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 7: Low Power Active Repeater With Saf Freemile Fodu

     Full  Outdoor  solution  with  Power  over  Ethernet  cable  is  efficient  for  All  Outdoor  Base  station  connectivity;    Last Mile Access for demanding power user and many other applications.  Figure 1.5. SAF FreeMile FODU: mesh networks  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 8: Technical Specification

    230 x 230 x 85mm / 9,06x9,06x3,35in / 2kg / 4,41lbs Input DC voltage 48 V DC ±10% Max. power consumption <15W The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 9: Cable Requirements

    48 V,  over  two  of  the  four  available  pairs  on  a  Cat.  5e  cable.  It  is  possible  to  use  passive  injectors, utilizing spare leads. Refer to Chapter 9 for detailed information about pinouts.  Length of Cat.5e cable must not exceed 100 meters.     1.7 SAF FreeMile FODU Label  The label can be found on the front side of the unit.  The label contains the following information (see the sample in the picture below):  – Model name (“FreeMile‐xx”), where xx stands for frequency band:  – SAF FreeMile‐17 for 17GHz FreeMile FODU  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 10 – SAF FreeMile‐24 for 24GHz FreeMile FODU  – Product Number (Z24FEE01L): product number contains information of the band side (L, H) in  which SAF FreeMile FODU operates.  – Unit Serial Number (325570100003); the serial number uniquely identifies SAF FreeMile FODU.    Figure 1.6. Label of the FreeMile‐17 FODU Low band side (ETSI)    Figure 1.7. Label of the FreeMile‐24 FODU Low band side (FCC)  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 11: Configuration And Management

    Restarts modem and CPU of the management controller. Resets  “system reset cold”  all management counters.  Reset FreeMile FODUs to factory defaults  Resets configuration settings to defaults (IP, login details and  through command prompt  modem configuration). Resets all management counters.  “cfg factory”  In case you cannot access the management of SAF FreeMile FODU (lost login details) reset to factory  default settings procedure can be performed in the following way:  1) Power‐up SAF FreeMile FODU;  2) Wait about 1min until green LED starts blinking 2 times per second or stops flashing at all (in case  LED is disabled in radio configuration);  3) Hold SAF FreeMile FODU in hands with flange facing up and connectors – down;  4) Flip the unit so that flange is facing down and connectors – up;  5) Flip the unit back to position 3);  6) Repeat steps with flipping 4)‐5) three times;  7) FreeMile will be reset to factory defaults and you can access the unit with default username: admin  and password: changeme  (!) Note that for successful factory reset flipping of SAF FreeMile should be performed fast.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 12: Web Interface

    2.2 Web interface  This section describes necessary functionalities of Web interface.  2.2.1 10/100Base‐T Port   The 10/100Base‐T port is used to connect SAF FreeMile to a PC or Ethernet network for Web,  SNMP, Telnet management and user traffic. (!) The 10/100Base‐T port cable length must not exceed 100 meters.  2.2.2 Assembling the SAF FreeMile RJ‐45 connector  These instructions will show you how to correctly assemble weatherproof connector and have best  possible connection of RJ‐45 plug with socket.   (!) Note that third party RJ‐45 connectors may vary. Instructions below are applicable to RJ‐45 plug  and weatherproof connector provided from SAF Tehnika JSC.  (!) Assembling of FODU weatherproof Ethernet cable connector does not require any additional tools,  all below mentioned operations can be done manually.    Figure 2.1. Assembling Ethernet weatherproof connector  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 13: Ethernet Management Connection Configuration

    Fig. 2.1 (6). screw clockwise until there’s a click.   Assembled connector. Fix the cable to the mast as close as possible to FODU. Do not bend  Fig. 2.1 (7). it! The radius of bending should not be less than 10cm.   Example of correct positioning of RJ‐45 connector during weatherproof connector  Fig. 2.1 (8). assembly.   Example of incorrect position of connector – improper alignment.  Fig. 2.1 (9).   2.2.3 Ethernet management connection configuration  Before you proceed to initial link setup with Web GUI, you must perform Ethernet connection  configuration by following these steps:    Open properties for Local Area Connection used to connect to SAF FreeMile FODU:  Figure 2.2. Local Area Connection Status  Click on ‘Internet Protocol Version 4 (TCP/IPv4)’ from the list in the dialog box and then  click on ‘Properties’  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 14 Figure 2.3. Local Area Connection Properties  In the dialog box enter the following values (so that your PC is in the same subnet as  default SAF FreeMile addresses):  Figure 2.4. Internet Protocol Version 4 (TCP/IPv4) Properties  Now you are ready to connect to Web GUI or establish Telnet connection. The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 15: Power Over Ethernet Injection

    You  must  have  Power  over  Ethernet  sourcing  equipment  to  power‐up  FreeMile  and  connect  the  laptop  to  SAF  FreeMile.  It  is  possible  to  use  passive  injectors,  utilizing  spare  wire  pairs  of  Ethernet  cable.  Refer  to  Chapter 9  for  detailed  information  on  pinouts.  Power  over  Ethernet  injector can be ...
  • Page 16 Local  and/or  Remote  system  values  there  are  problems  (configured  values  are  not  the  same for Local and Remote, or there is a problem with parameter value), the appropriate cell will be  highlighted in red colour.  (!) If you are not obtaining the correct Web page, try to clear browser cookies, cache and offline data  and restart the browser.    (!) All commands executed from Web GUI will be interpreted to CLI commands and will be executed  as in CLI.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 17: Interface Description

    Figure 2.9. Web Interface ‐ main window of configured link  (!) Note that SAF FreeMile utilizes both polarizations, and radios must be installed with 90 degrees  offset regarding remote side. This, as well as position of cables can be verified in Main status Tx  polarization row.  2.2.6 Interface Description  WEB interface consists of four parts:   1. Top panel, that allows to log out and gives information about device type, software version,  device name, IP, serial number and uptime;  2. Menu panel that is used to open links to other pages;  3. Status summary for local and remote devices: this section is available while browsing other  pages.  4. The main panel where new pages selected from menu panel are displayed;  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 18: Command Execution

    4. Configuration parameter current value;  5. “Apply”  button  executes  configuration  changes  only  on  the  local  side  FreeMile  FODU.  Enabling rollback feature allows going back to previous configuration in case of management  connectivity loss.  6. “Apply for local and remote” executes configuration changes on both remote and local side  FreeMile FODUs.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 19 FODU;  8. “Save in local and remote” button, which permanently saves configuration changes for the  local and remote side FreeMile FODU;  9. Comments (not on every page).    “Apply for local and remote” is available in “Main page” during configuration for local and remote  radio sides simultaneously. Connection between both management CPUs must be established in  order to complete successfully configuration execution for both sides.  “Rollback on” feature is intended to maintain connectivity of the SAF FreeMile link by cancelling  last erroneous configuration changes and reverting to previous successful configuration used.  Rollback will activate only if you lose connection to WEB interface of SAF FreeMile after configuration  changes applied, and reverting process will take approx. 3 minutes.     After parameter value editing, when the focus from this object is removed, this parameter value  edit box may be highlighted in red, meaning that entered value is not valid.  If “Apply” or “Apply for local and remote” buttons are pressed, and one or several configuration  values edit boxes is/are highlighted in red, the user will see error message with the explanation text.  Figure 2.11. Web Interface ‐ IP configuration page with numbering  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 20: Initial Configuration With Web Gui

    SAF  FreeMile  FODU.  Power  over  Ethernet  injector  can  be  purchased  from SAF Tehnika JSC as optional accessory.   To know IP address, side value should be read from the label. See Chapter 1.7 for details.  – If Low Side ‐> IP: 192.168.205.10  – If High Side ‐> IP: 192.168.205.11     Connect  to  SAF  FreeMile  FODU  by  entering  IP  address  in  the  browser  address  line  ‐  by  default  192.168.205.10 for the low side and 192.168.205.11 for the high side.     (!) Default username for Web, Telnet and FTP access is admin and password is changeme.     It is recommended to use the following or later versions of web‐browsers:   – IE v. 6.0  –...
  • Page 21 After  accepting  and  pressing  ‘Next  step  >>’  button,  you  will  be  redirected  to  the  second  configuration wizard screen, where you will be asked to define the network IP settings by entering IP  address,  IP  mask  and  default  gateway.  Remote  IP  address  is  automatically  shown  when  link  is  established.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 22 – Clear cfg file before the new settings will take place – resetting all the other parameters,  not mentioned here, after configuration execution  – Set local machine time – uses the time of your laptop  – Save  this  configuration  into  cfg  file  –  configuration  is  automatically  written  in  configuration file  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 23 Figure 2.16. STEP 4. Checking settings and executing configuration    To verify the settings, you can go to ‘Status’ or the main screen, which is the first option in the  navigation panel. If there are no ‘red fields’ after completing configuration wizard on both ends of the  link, everything is set correctly and the link is up.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 24: Command Line

    – Arguments in square brackets ([ ]) are optional but required arguments are in angle brackets  (<>).   – Alternative keywords are grouped in braces ( {} ) and separated by vertical bars   ( | ).  – The purpose of each command will be displayed if command is typed with “?”  at the end (or  any unrecognizable string) is entered, e.g., radio ?  The management system is automatically restarted if it freezes. This is performed by the watchdog  timer. Restarting of the management system is not affecting (interrupting) the E1/Ethernet traffic.    2.4 RSSI LED functional discription  SAF FreeMile RSSI LED can be activated in two operational modes – Mode 2 and Mode 3. By  default RSSI LED is enabled in Mode 3. RSSI LED can be enabled/disabled in „Main page” in Web GUI:  Figure 2.17. Enbling/disabling RSSI LED   Mode 2 operation can be enabled using command line (“AdvancedToolsCommand line”)  command “radio led 2”.    The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 25 Corresponding Rx signal levels and LED blinking pattern is represented on figure below:    Figure 2.18. Mode 2 and Mode 3 RSSI LED patterns  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 26: Main Web Gui Sections

    4. Shows  short  summary  of  the  main  operational  parameters  of  local  and  remote  system.    Rx  level  (or  RSL)  at  both  ends  must  not  differ  significantly  from  the  previously calculated value.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 27 21. Tx polarization – shows transmit polarization and position of connectors and wires;  22. Name (serial number) – shows system name and serial number;  23. Firmware version – shows currently installed firmware version. It must match on  both ends of the link;  24. Loopback – shows if any loopback is currently active;  25. RSSI LED – enables or disables RSSI LED indication;  26. Country – allows selecting country in order to comply to regulatory limitations;  27. Radio antenna diameter – allows selecting antenna diameter you are using;  28. Tx power – allows choosing appropriate Tx power value;  29. Tx channel selection – allows choosing one of three (30MHz channel bandwidth) or  ten (10MHz channel bandwidth) channels. For channel availability please use  “Spectrum analysis” page;  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 28: Spectrum Analysis

    With  use  of  Spectrum  analyzer  it  is  also  possible  to  verify  if  the  radio  and  antenna  is  interconnected correctly and if Tx signal is not being reflected back to radio receiver. Spectrum seen  in Figure 3.2 is indicating correct interconnection of radio and antenna, the signal is being transmitted  without any reflections.  Figure 3.3 is indicating issues with installation. Tx signal is being reflected from some reflective  surface and going back to radio receiver causing distortion of transmitted signal spectrum. Possible  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 29: Diagnostics Data

    “Diagnostics data” page summarizes system inventory and troubleshooting information.    1. Inventory information ‐ displays the SAF FreeMile product code, serial number and  additional hardware information;  2. Download system information ‐ allows save system information (output from “full  system information page”) in separate txt files on your hard disk drive. Same  functionality is available in “AdvancedConfigurationSystem  configurationService informationDownload system information” (Chapter  4.2.5); 3. Download alarm log file ‐ allows save alarm log file in separate txt files on your hard  disk drive. Same functionality is available in “AdvancedPerformanceAlarm  log>Alarm‐event log file<” (Chapter 5.1.3); 4. Download pm log 1 minute interval ‐ allows save performance log file for 1 minute  intervals in separate txt files on your hard disk drive. Same functionality is available  in “AdvancedPerformancePerformance logPerformance log file download: 1  min interval” (Chapter 5.2.3); The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 30: Alarm Status

    5. Download pm log 15 minute interval ‐ allows save performance log file for 15  minutes intervals in separate txt files on your hard disk drive. Same functionality is  available in “AdvancedPerformancePerformance logPerformance log file  download: 15 min interval” (Chapter 5.2.3); 6. Download pm log 60 minute interval ‐ allows save performance log file for 60  minutes intervals in separate txt files on your hard disk drive. Same functionality is  available in “AdvancedPerformancePerformance logPerformance log file  download: 60 min interval” (Chapter 5.2.3). Alarm status  Table on “Alarm status” page summarizes current alarms by showing alarm group number, date  and time the alarm occurred and its name.    Full list of alarms is available in “Alarm configuration” page where it is possible to disable alarm if  necessary. For further details please refer to Chapter 5.1.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 31: Detailed Configuration In Web Graphic User Interface

    4. Radio antenna diameter – allows to select antenna diameter you are using;  5. Tx power – allows to choose appropriate Tx power value (command line – radio  txpower [<power dBm>]);  6. Tx channel selection – allows choosing one of three (30MHz channel bandwidth) or  ten (10MHz channel bandwidth) channels (command line – radio channel [<Channel  Nr.>]). For availability please check “Spectrum analysis” page;  7. By pressing “Apply” changes made to the corresponding section apply only for the  local side of SAF FreeMile FODU. If “Rollback on” is selected, configuration will be  reverted in case erroneous configuration changes are applied.  8. Pressing “Apply for local and remote” applies changes made to the corresponding  section both for local and remote side FreeMile FODUs.  4.1.2 Modem configuration    Figure 4.2. Modem configuration  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 32 When  link  conditions  are  poor  –  during  harsh  rain,  for  example – predefined high‐availability services such as voice are not affected. However, the capacity  of  low‐priority  services  is  adapted  dynamically  to  the  changing  link  conditions.  This  is  done  by  provisioning bandwidth according to the link conditions and traffic priority.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 33 4.3.       Figure 4.4. Link availability and classes of services  In  comparison  similar  system  using  32QAM  and  providing  similar  capacity  would  provide  only  99,985% of availability. Besides, lack of ACM would not provide higher availability. You would have to  decrease the distance, decrease modulation or increase antenna sizes to achieve 99,995% availability  for the given link.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 34: Loopback Configuration

    RSL  on  the  other  side  (command line ‐ radio txmute [on|off] [time]);  4. By pressing “Apply” changes made to corresponding section apply only for the local  side of SAF FreeMile.   5. Pressing „Save” button saves current configuration only in local unit;  6. Pressing „Save in local and remote” button saves current configuration in both local  and remote units;  7. System returned ‐ in case of error or incorrectly entered parameter value, or other  problems in the whole page – info message will be displayed here. Otherwise it says  “Ok”.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 35: System Configuration

    4.2 System configuration  The  system  configuration  window  provides  the  configuration  of  web  access  interface;  allows  changing system name, web data refresh time and system time.   Explanation of customization fields:  4.2.1 User configuration Figure 4.7. User configuration  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 36: Name Configuration

    Maximum length of the user name cannot exceed 16 symbols. Default name is ‘SAF’  (command line – system name <name>);  2. Location  name  (Max  length:  16  characters)  –  allows  entering  preferable  system  location name. Maximum length of the location name cannot exceed 16 symbols. By  default system location is not specified (command line – system location <name>);  3. By pressing “Apply” changes made to the corresponding section apply only for the  local side SAF FreeMile. If “Rollback on” is selected, configuration will be reverted in  case erroneous configuration changes are applied.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 37: Other Configuration

    Web  interface  (command  line  –  system  time  [yyyy‐mm‐dd  hh:mm:ss]);  3. By pressing “Apply” changes made to the corresponding section apply only for the  local side SAF FreeMile. If “Rollback on” is selected, configuration will be reverted in  case erroneous configuration changes are applied.  4. Save ‐ saves to configuration file all the changes made (command line – cfg write);  5. Restarts FreeMile FODU you are connected to. ((command line – system reset);  (!)  Note that after restarting SAF FreeMile will use only those settings, which are  saved to the configuration script. Other settings will be restored to previously saved or  reset to default values (if configuration was never saved) .    The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 38: Upgrade Software

    4.2.4 Upgrade software    Figure 4.10. Upgrade software   1. Choose file – allows choosing location of software upgrade file (e.g.  cfipz163.elf.ezip,Ec) stored on your hard disk. Software upgrade file must have  *.elf.ezip,Ec extension;  4.2.5 Service Information    Figure 4.11. Service information   1. Open full system information page / Download system information – allows to  open/save full system information page. Links on the top of opened page (“Open  full system information page”) allow you to save full system information page and  alarm log in separate txt files on your hard disk drive;  2. Open advanced ethernet information page / Download ethernet statistics – allows  to open/save advanced Ethernet statistics. Link on the top of opened page (“Open  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 39: Ip Configuration Window

    The  IP  configuration  window  provides  configuration  of  the  Ethernet  management  port  addressing, IP services and routes. Settings listed here are essential for building a network or other  specific traffic purposes.  Explanation of customization fields:  4.3.1 Ethernet management port IP configuration    Figure 4.12. Ethernet management port IP configuration  1. IP  Address  –  allows  specifying  IP  address  of  SAF  FreeMile  FODU  you  are  currently  logged  in. Default  IP  address  is  192.168.205.10 or  192.168.205.11  – depending  on  which side the specific FreeMile FODU is – low side has 192.168.205.10 IP address  and high side – 192.168.205.11 (command line – net ip addr <addr>);  (!)  Note that SAF FreeMile IP addresses need to be in the same subnet.    2. IP Mask – allows specifying IP mask of SAF FreeMile FODU you are currently logged ...

  • Page 40: Static Route Configuration

    “Delete”  allow  you  to  modify  SAF  FreeMile  routes.  If  “Rollback  on”  is  selected,  configuration will be reverted in case of erroneous configuration changes applied.  6. Save ‐ saves to configuration file all the changes made (command line – cfg write);  7. System returned ‐ in case of error or incorrectly entered parameter value, or other  problems on the whole page – the info message is being shown here. Otherwise it  says “Ok”.    The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 41 Allows  setting  the  time,  after  which  the  Web  GUI  presumes  no  connectivity state. By default the value is set to 15 minutes.  Below is the explanation of the procedure of network IP configuration in case of network IP Class  area change.  For the purpose of illustration, we use B class IP network address 10.0.10.11 for the remote side  SAF FreeMile and 10.0.10.10 for the local side SAF FreeMile, while the IP address of our management  PC LAN adapter is 10.0.0.1.  The steps of the configuration procedure are as follows:  1) Enter the remote side (far‐end) Web GUI first (in the following case it is 192.168.205.10) and  go to “IP configuration”. The configuration in this particular example will look in the following way:    Figure 4.15. Ethernet management port IP configuration [1]  (!) “Rollback on” should not be selected!   Press “Execute configuration”.  2) Enter the local side (close‐end) Web GUI and go to “IP configuration”. The configuration will  look in the following way:    Figure 4.16. Ethernet management port IP configuration [2]  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 42: Ethernet Configuration

    Figure 4.18. Ethernet status   1. Represents  all  three  ports of  the  SAF  FreeMile  switch  – Local  Area Network  (LAN)  port, Wide Area Network (WAN) port and Management (Mng) port;  2. Link – shows operation status of each port;  3. Speed – shows operation speed of each port;  4. Duplex – shows if port is operating in full or half duplex mode;  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 43: Ethernet Configuration

    Networks  (VLANs),  allowing  using  up  to  16  different  VLAN  IDs.  It  is  possible  to  assign  3  different  modes to your VLANs – Trunk (LAN port is interconnected with WAN port and Management port is  not accessible – useful for configuring customer VLANs), Management (all ports are interconnected)  and Access (all VLAN tagged packets are being untagged at LAN egress port and tagged at LAN ingress  port).  (!) Note, that Trunk and Access type VLANs cannot be configured on single SAF FreeMile unit together.   The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 44 4. Trunk VLAN number – allows to specify and add Trunk VLAN ID. If “Rollback on” is  selected, configuration will be reverted in case of erroneous configuration changes  applied (command line – ethernet vlan <VLAN ID> [Trunk | Access]);  5. By pressing “Apply” changes made to the corresponding section apply only for the  local side SAF FreeMile. If “Rollback on” is selected, configuration will be reverted in  case erroneous configuration changes are applied.  6. Reset&Disable VLAN – resets the whole VLAN configuration and disables 802.1Q  VLAN (command line – ethernet vlan reset);  7. Save ‐ saves to configuration file all the changes made (command line – cfg write);  8. System returned ‐ in case of error or incorrectly entered parameter value, or other  problems on the whole page – the info message is being shown here. Otherwise it  says “Ok”.  (!)  Before configuring VLANs, please ensure the configuration intended to be set is correct.       The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 45: Ethernet Switch Port Status And Settings

    4.5.1 Ethernet switch port status and settings    Figure 4.21. Interconnection of internal switches    Switch port 1 (LAN) is connected to LAN interface.  Switch port 2 (WAN) is connected to WAN interface, modem and radio part.  Switch port 3 (Mng) is connected to LAN Management CPU.  4.5.2 Ethernet switch block (functional) diagram    Figure 4.22. Ethernet switch block diagram  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 46: Ethernet Switch Vlan Status And Settings

    These  switches  add/remove  VLAN  tags  per  port  basis.  Thus,  management  data  and  user  data  have  different VLAN tags and are logically separated.    Figure 4.24. System with VLANs  System with two separate VLANs – A and B. Figure 4.25. represents ports membership to VLANs.    The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 47   Figure 4.25. VLANs and ports membership    Port 1 and port 2 of Switch 1 and Switch 2 are sending data according to VLAN ID and destination  address, and adding VLAN tags for packets outgoing from port 3. Additionally, VLAN tag is removed at  port 3 of Switch 1 and Switch 2.    VLAN A is the Trunk type VLAN with port 1 & 2 membership.  VLAN B is the Management type VLAN with port 1 & 2 & 3 membership.    Figure 4.26. Configuration with management access from one side of the link      For Switch 1:    VLAN A is the Trunk type VLAN with ports 1 & 2 membership  VLAN B is the Management type VLAN with ports 1 & 2 & 3 membership when removing VLAN  tags while packet is being sent to port and inserting tag while packet is transmitting to ports 2 & 1.  For Switch 2:  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 48  Simultaneous use of Access and Trunk type VLANs is not allowed.   Use the “Access” VLAN type only for remote FODU, because after setting the “Access” VLAN  type, access to the management CPU from LAN port is blocked!   In order to pass untagged packets through the link, “Ethernet vlan 0 traffic” should be added  Steps required for VLAN configuration:  1) Configure switches for VLAN tag encapsulation on both ends of the link;  2) Set preferable VLAN configuration in “VLAN configuration” of remote link side FreeMile FODU Web  management;  (!) Attention! VLAN tagging already must be configured on the switch and known to you; otherwise,  incorrect VLAN configuration may disable access to management port.   3) Set preferable VLAN configuration in “VLAN configuration” of local link side FreeMile FODU Web  management.  Examples of VLAN usage:    Figure 4.27. VLAN configuration with VLAN tag encapsulation on the ISP side    The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 49: Qos

    SAF  FreeMile  FODU  priority  queuing  uses  fixed  queuing  mode,  in  which  highest  priority  buffer  (q4) will pass packets as long as its buffer is full.  By default weighted priority queuing mode is enabled.    Figure 4.29. Fixed priority queuing mode  4.6.1 QoS 802.1p configuration  QoS 802.1p provides configuration of QoS 802.1p priority mapping. You are able to map 8  different traffic 802.1p values (0 – 7) into 4 priority queues (1 – 4).  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 50: Dscp Configuration

    4. QoS  802.1p  priority  mapping  –  allows  assigning  queue  values  to  specific  802.1p  values.  5. By pressing “Apply” changes made to the corresponding section apply only for the  local side SAF FreeMile. If “Rollback on” is selected, configuration will be reverted in  case erroneous configuration changes are applied.  6. “Save” ‐ saves to configuration file all the changes made (command line – cfg write);  7. System returned ‐ in case of error or incorrectly entered parameter value, or other  problems on the whole page – the info message is being shown here. Otherwise it  says “Ok”.  4.6.2 DSCP configuration  QoS DSCP provides mapping of different traffic DSCP classes to priority queues.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 51 (1)  priority  queue  (command  line  –  ethernet  QoS  port  <port> <priority>);  4. DSCP mapping – allows assigning queues for different DSCP classes. You may have  up to 64 different traffic DSCP classes;  5. Pressing “Apply” applies changes made to the corresponding section only for the  local side SAF FreeMile FODU. If “Rollback on” is selected, configuration will be  reverted in case of erroneous configuration changes applied;  6. ”Save” ‐ saves to configuration file all the changes made (command line – cfg write);  7. System returned ‐ in case of error or incorrectly entered parameter value, or other  problems on the whole page – the info message is being shown here. Otherwise it  says “Ok”.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 52: Spanning Tree Configuration

    7. Root ID – displays the Bridge ID of current Root bridge;  8. Hello Time – displays the current hello time;  9. Max Age – displays the current max age;  10. Forward Delay – displays the current forward delay;  11. Root Port – currently elected root port is being shown;  12. Root Path Cost – displays the path cost from current bridge to root bridge;  13. Port 1 LAN – STP parameters of LAN port;  14. Port 2 WAN – STP parameters of WAN port:    Priority (0..240) – Port Priority. Combination of Priority, Port number and Path Cost  determines whether the port will be selected as Root port or will be blocked on the  occasion of loop, etc;  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 53: Spanning Tree Protocol Statistics

    8. Bad  TCN  BPDUs  –  displays  how  many  bad  topology  changing  notifications  BPDUs  packets received;  9. Tx MSTP BPDUs – displays how many MSTP BPDUs packets send;  10. Tx RSTP BPDUs – displays how many RSTP BPDUs packets send;  11. Tx Conf BPDUs ‐  displays how many STP BPDUs packets send;  12. Tx TCN BPDUs – displays how many topology changing notification BPDUs packets  send;  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 54: Snmp V1/V2 Configuration

    The  default  Trap  Manager  IP  address  is  255.255.255.255  meaning that no trap packets are sent by the management controller   5. Allows to add or delete SNMP v1/v2 trap host IP addresses from the list (command  line – snmp trap <IP addresses of trap receivers> and snmp2 trap <IP addresses of  trap receivers>);  6. Pressing „Execute configuration” applies changes made to the corresponding  section only for the local side SAF FreeMile. If „Rollback on” is selected,  configuration will be reverted in case of erroneous configuration changes applied.    The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 55: Snmp Allowed Hosts Configuration

    4.8.2 SNMP allowed hosts configuration    Figure 4.35. SNMP allowed hosts configuration 1. SNMP host list – shows the list of available SNMP v1/v2 hosts; adds or deletes the  host  IP  address  to  the  SAF  FreeMile  SNMP  v1/v2  host  table.  If  the  SNMP  host  connected to the SAF FreeMile is not added to SNMP v1/v2 host table, SAF FreeMile  will not respond to the SNMP requests from that host. If „Rollback on” is selected,  configuration will be reverted in case of erroneous configuration changes applied.   2. Allows to add or delete SNMP host IP addresses from the list (command line – snmp  host {add | delete | list | reset} <ipaddr> and snmp2 host {add | delete | list | reset}  <ipaddr>);  3. Writes to configuration file all the changes made on the whole page (command line  – cfg write);  4. System returned ‐ in case of error or incorrectly entered parameter value, or other  problems on the whole page – the info message is being shown here. Otherwise it  says “Ok”.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3...

  • Page 56: Performance And Alarm Management

    9  9  No data from temperature sensor connected  temperature sensor  10  10  System temperature fault  Temperature is out of defined range   11  11  No data from main PSU ADC  No data from the main PSU ADC  12  12  1,2V failure  Power supply voltage out of  defined range  13  12  1,5V failure  Power supply voltage out of  defined range  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 57: Alarm Log

    E1/T1 interface failure  36  33  Eth interface  Ethernet LAN port state change  Ethernet switch does not respond and thus is  37  34  Keepalive ethernet switch reset  reset  5.1.3 Alarm log  To view alarms history, go to ‘Performance  Alarm log’.  Alarm log shows 21 latest alarm entries per page and about 2000 latest alarm entries in total.  Alarm entries are mostly distributed in two groups – ‘Set’ when alarm appears and ‘Reset’ when  alarm disappears.  To view earlier log entries, please enter the number of log entry and press ‘Previous 21’ or ‘Next  21’ to view 21 entries before or after entered entry number.  Note that the alarm ID (for example, ‘035’ in the Figure 5.2.) here is an individual ID, not a group  ID.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 58: Alarm And Alarm Threshold Configuration

    The alarm configuration screen allows you to configure alarm representation. You have a choice  to  see  specific  alarm  groups  globally  in  alarm  status  (Global),  in  alarm  log  (Log)  or  in  NMS  system  (SNMP). By default all alarms are enabled.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 59 Figure 5.3. Alarm configuration window  Alarm  threshold  configuration  screen  allows  you  to  define  specific  threshold  levels  to  bound  alarms to desirable values, so that you are able to adapt alarm system to your individual needs.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 60: Alarm Management Commands

    The  “log  show”  command  can  be  followed up with an entry number to display the latest 20 entries  beginning from the entry specified by the number, e.g., “log show  100” will display entries 100…120.  Log filter <alarm ID> [<num>]  Filters event list by specific alarm ID. <num> works similarly to ‘log  show’ command.   Log file <file name>  Makes event log file with specified filename.  Alarm stat  Lists alarm groups currently set.  Alarm list  Displays the list of all alarms, their group IDs and alarm IDs.  Alarm groups  Displays the list of all alarms and their group IDs.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 61: Performance Management

    Some  current  register  values  are  passed  to  the  threshold  crossing  control  unit  for  triggering  threshold crossing notification.  Optionally,  the  same  values  are  output  to  the  Message  Communication  Function  (MCF)  to  be  forwarded to the managing system.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 62: Performance Values

    Comparison  between  the  current  value  and  the  minimum  and  maximum values is performed on a second basis.  5.2.3 Performance management in Web GUI  The main performance management tool in the SAF FreeMile FODU is Web interface, allowing  user to review performance measurements in a very convenient and visualized way.   Going to ‘Performance  Performance log’ in navigation panel on the left side of the Web GUI  window will lead you to the log parameters’ selection screen, where you will be able to choose  between 6 different parameters to display in summarizing performance log or pick ‘ALL’ to display all  6 parameters in conjoint log which is shown in Figure 5.6.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 63 To  define  thresholds  from  where  TS  (threshold  seconds)  will  be  counted,  you  must  go  to  ‘Configuration    Performance  log  configuration’  and  enter  preferable  threshold  values.  Refer  to  Chapters 5.2.1. and 5.2.2. for further details on threshold seconds.   Figure 5.8. Performance log configuration    The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 64 (mechanism  of  the  performance  management system)  Updates the performance graph; the latest data is shown  Shows / hides period settings (point 5)  Performance data selector. .Only two performance parameters can be selected at a time  Period settings. Allows the user to specify time period for the graph  Date and time fields. The date format is “yy‐mm‐dd”, the time format is “hh:mm”  Sets date and time fields (point 6) one screen back / forth  Shows / updates the performance graph using the period settings (point 5)  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 65: Constellation Diagram

    A  constellation  diagram  is  a  representation  of  a  signal  modulated  by  the  digital  modulation  schemes 32QAM, 16QAM or QPSK. It displays the signal as a two‐dimensional scatter diagram in the  complex plane at symbol sampling instants. Measured constellation diagram can be used to recognize  the type of interference and distortion in a signal.  For the purpose of analyzing the received signal quality, some types of corruption are evident in  the constellation diagram. For example:  1) Gaussian noise is displayed as fuzzy constellation points:    Figure 5.10. Gaussian noise (QPSK)  2) Non‐coherent single frequency interference is displayed as circular constellation points:    Figure 5.11. Non‐coherent single frequency interference (QPSK)  3) Phase noise is displayed as rotationally spreading constellation points:  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 66: Adaptive Equalizer

    In  current  SAF  FreeMile  device  an  adaptive  equalizer  is  realized  as  complex‐arithmetic  24‐taps  digital FIR (Finite Impulse Response) filter. In other words, equalizer is a selective frequency amplifier  and  attenuator,  a  device,  which  application  to  IF  (Intermediate  Frequency)  bandlimited  signal  is  schematically shown in the picture below:  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 67 The  latter  case  most  probably  will  indicate  to  multipath  issue,  which  must  be  inspected  with  use  of  precise  and  accurate  path  profiling.  An  example  of  multipath caused equalization is shown on the picture below. Taps mainly on the right side designate  a weaker reflected signal in comparison with the main signal.    The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 68   Figure 5.17. Equalizer graph with compensating frequency response curve    The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 69: Performance Management Commands

    5.3 Ethernet modem statistics  Ethernet modem statistics window shows the full Ethernet and framing statistics of SAF FreeMile  modem  since  unit  start  or  statistics  reset.  All  statistics  are  also  accessible  using  command  prompt  command ethernet statistics all.  Explanation of fields:  Figure 5.18. Ethernet modem statistics  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 70 32. Giants  –  frames  having  byte  count  greater  than  the  MAXIMUM  FRAME  SIZE  parameter  (1516, 1536 or 1916 bytes);  33. Late collisions – Collisions occurred beyond the collision window (512 bit times);  34. Max  collisions  –  packets  aborted  after  number  of  collisions  exceeded  the  RETRANSMISSION MAXIMUM parameter;  35. Excessive defers – packets deferred in excess of 6,071 nibble times in 100 Mbps mode, or  24,287 bit‐times in 10 Mbps mode;  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 71: Ethernet Switch Statistics

      5.4 Ethernet switch statistics  Ethernet switch statistics window shows the full Ethernet statistics of SAF FreeMile switch since  unit  start  or  statistics  reset.  All  statistics  are  also  accessible  using  command  prompt  command  ethernet mib all.  Explanation of fields:  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 72 14. RxBroadcast ‐ Rx good broadcast packets (not including error broadcast packets or  valid multicast packets);  15. RxMulticast  –  Rx  good  multicast  packets  (not  including  MAC  control  frames,  error  multicast packets or valid broadcast packets);  16. RxUnicast ‐ Rx good unicast packets;  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 73 34. TxMultipleCollision  –  Successfully  Tx  frames  on  a  port  for  which  Tx  is  inhibited  by  more than one collision;  35. TxDropPackets – Packets dropped on egress direction of LAN port;  36. RxDropPackets – Packets dropped on ingress direction of LAN port.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 74: Miscellaneous Controls In Web Graphic User Interface

    EEPROM  using  write  and/or  cfg  write  commands.  These  parameters  are  stored in EEPROM in the form of script and when booting up, the script parameters are loaded into  RAM.  These  parameters  can  be  freely  changed  in  run‐time,  ‐  changing  the  data  in  RAM.  If  the  SAF  FreeMile  is  shut  down  without  saving  the  current  configuration  (script)  in  EEPROM,  the  original ...
  • Page 75 EEPROM  memory  (changes  applied  since  the  last  start  of  the  system) (command line – cfg write);  7. Execute  current  configuration  –  executes  commands  present  in  currently  running  system configuration file (command line – cfg run);  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 76: Command Line

    Cfg group  Groups commands in configuration script.  6.2 Command Line  In  the  command  line  you  are  able  to  execute  all  the  commands  to  manage  the  SAF  FreeMile  which  are  available  through  command  interface.  This  dialog  box  interprets  commands  as  Telnet  commands and sends them to the device. The initial screen shows you the available commands. To  view  help  on  a  command,  type  in  “<command>  ?”,  where  <command>  stands  for  the  specific ...

  • Page 77: File System

    For information how to upload files in the Flash disk, please refer to Chapter 8.   – Firmware file, ‐ this file is the main firmware executable for the appropriate SAF FreeMile model.  The  file  name  can  be  freely  changed,  but  its  default  name  will  contain  the  version  and  SAF  FreeMile model, e.g., ‘cfipz000.elf.ezip’. The most important factor concerning this file is that it  must  be  uploaded  with  ‘E’  and  ‘c’  attribute  flags,  otherwise  this  file  will  not  be  used  as  the  firmware.  ...

  • Page 78: Security Commands

    Configuration backup files   Using ‘cfg backup <filename>’ command, the user can create the backup file of the current SAF  FreeMile  configuration.  The  configuration  backup  file  is  a  text  file  and,  when  created,  contains  the  current configuration script, ‐ the same configuration script that are stored in EEPROM. Please refer  to Chapter 8 for more information on configuration script.   The configuration backup files are stored on Flash disk, where they can be edited or downloaded  to PC. The backup configuration file can be applied in run‐time, by consecutively entering ‘cfg restore  <filename>’  and  ‘cfg  run’  commands.  Note:  the  configuration  restored  from  file  is  not  stored  in  EEPROM and, therefore, will be lost when SAF FreeMile is restarted. To save it in EEPROM use ‘write’  command.   The user can create and store several configuration files to quickly revert to other SAF FreeMile  site configurations.  ...
  • Page 79 <username>  <password>  [plaintext]’  configuration in EEPROM by using ‘write’ command.   To terminate Telnet session press “Ctrl+D”.  (!) “Guest” account is unable to change its access password.     (!) Specification of the password should always be followed by saving the configuration script (using  “cfg write” command); otherwise, the password request will be ignored after the restart of SAF  FreeMile.   The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 80: Saf Freemile Fodu Discovery Protocol

    <scan_addr>", where <scan_addr> should be substituted by Ethernet adapter IP address of  your PC.)    Discovery Protocol commands: Discovery protocol commands  Command  Description  dp sight <local_addr>  Allows to find out the IP address and firmware version of SAF  FreeMile FODU without knowing the IP subnet.  dp scan <local_addr>  This command gathers the information in the specified subnet. It  <scan_addr>  sends discovery packets to the broadcast address <scan_addr> and  returns the IP address and firmware version of SAF FreeMile unit.   dp remote <local_addr>  Allows finding out the IP address and firmware version of SAF  <remote_addr> <scan_addr>  FreeMile remote unit. This procedure allows bypassing routers as  the response packets are unicast packets.  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 81: Discovery Protocol Performance Examples

    For this purpose the command “dp sight <local_addr>” should be executed in ‘cmd’. Instead  of <local_addr> place the IP address of your PC Ethernet adapter that is connected to SAF FreeMile   FODU. Refer to figure below for example.    Figure 7.1. Discovery protocol: dp sight (!)  Note  that  IP  addresses  of  Ethernet  adapter  and  SAF  FreeMile  FODUs  may  belong  to  different  subnets.  This  command  sends  discovery  messages  on  broadcast  address  255.255.255.255  to  all  devices in network. All SAF FreeMile devices connected to this network are responding with its own IP  address/CIDR notation and firmware version.  CIDR notation (routing prefix) is related to network mask that is also necessary in order to  manage  SAF  FreeMile  unit.  The  IP  address  of  your  PC  Ethernet  adapter  and  SAF  FreeMile  FODU ...

  • Page 82: Discovery Of Ip Address And Firmware Version In Case The Subnet Of Saf Freemile Unit Is Known

    SAF FreeMile FODU and instead of <scan_addr> place the broadcast address of specified subnet.  Refer to figure below for example.    Figure 7.2. Discovery protocol: dp scan  (!)  Note  that  IP  address  of  Ethernet  adapter  should  belong  to  the  same  subnet  as  SAF  FreeMile  FODUs, i.e. the subnet of SAF FreeMile units should be known. The subnet mask of Ethernet adapter  and SAF FreeMile FODUs may differ. This command sends discovery messages on specified broadcast  address  to  all  devices  in  the  specified  subnet.  All  SAF  FreeMile    devices  from  specified  subnet  are ...

  • Page 83: Discovery Of Ip Address And Firmware Version Of Remote Saf Freemile Fodu Connected To Router In Case One Ip Address Of Remote Units Is Known

    For  this  purpose  the  command  “dp  remote  <local_addr>  <remote_addr>  <scan_addr>”  should be executed in ‘cmd’. Instead of <local_addr> place the IP address of your PC Ethernet adapter  that  is  connected  to  router/SAF  FreeMile  FODU.  Instead  of  <remote_addr>  place  the  IP  address  of  one  of  the  remote  SAF  FreeMile  units  known  to  you.  Instead  of  <scan_addr>  place  the  broadcast  address. Refer to figure below for example.   ...

  • Page 84: Updating Software

    To  perform  software  upgrade  from  Web  GUI,  please  go  to  “Configuration  System configuration” and in “Upgrade software” section press “Browse…” button  and  locate  software  upgrade  file  (e.g.  cfipz000.elf.ezip)  on  your  hard  disc  (see  Chapter  4.2.4  for  detailed explanation of Web GUI upgrade).    Figure 8.1. Upgrade software  Besides  there  are  other  various  ways  how  the  user  can  update  the  SAF  FreeMile  management  software by uploading the appropriate firmware file to the SAF FreeMile flash disk and further editing  boot configuration file if necessary. The file upload can be performed:   – via Ethernet management port using update package,  –...

  • Page 85: Uploading File Via Ethernet Management Port (Tftp)

    ‘send.205.xx.cmd’  to  perform  update,  where  „xx”  represents  last  number  of  actual  SAF  FreeMile  IP  address.  In  case  the  memory  is  full,  upload  will  halt  and  error  message  will  be  displayed.  In  this  case  user  must  first  delete  some  files  to  free  enough  memory  on  the  SAF ...

  • Page 86: Uploading File Via Ethernet Management Port (Ftp)

    3. Connect  to  SAF  FreeMile  FTP  server  using  command  “open  <SAF  FreeMile_IP_address>”.  Type  in  username  and  password  when  prompted  (by  default  username  is  admin  and  password is changeme).    The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 87 4. Enter the command “type binary” to make sure the binary transfer mode is selected.   5. Use command “send <local file> <remote file>, <flags>” to upload files to SAF FreeMile Flash  disk. For example:   send c:\boot.ini boot.ini,Be  Use flags ‘E’ and ‘c’ if the file is a firmware file; if the file is a boot configuration file (boot.ini), the  flags must be ‘B’ and ‘e’ (‘Be’); the flags for configuration backup files may not be specified.   Use command “ls” to list files on SAF FreeMile flash disk.   Use command “delete <filename>” to delete the file from the SAF FreeMile flash disk.   6. Proceed with steps 5. and 6. in Chapter 8.2.  You can also use any preferable FTP client if you wish. The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 88: Pinouts

    RX  RX2+, RSSI +  RX1-, RSSI -  3, 6  TX  TX2-  4, 5  DC +  TX2+  RX1+, RSSI -  7, 8  DC ‐  TX1-  TX1+  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 89: Available Accessories

    FODU RJ45 connector 8P shield solid  Case for RJ‐45 connector  P/N FOACNR02  P/N FOACNR03           Test kit  (50dB attenuation)  FODU RJ45 LTW cable connector case  P/N Z24TST01 (SAF FreeMile 24GHz)  P/N FOACNR03 P/N Z17TST01 ( SAF FreeMile 17GHz)      AC/DC power supply  Surge protector for 2E1, 4 pairs DATA@12V  P/N I0AB4812   The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...

  • Page 90: List Of Abbreviations

    GND ‐ Ground  GSM ‐ Global System for Mobile communications  GUI – Graphical User Interface  IEEE ‐ Institute of Electrical and Electronics Engineers  IF – Intermediate Frequency  ISP – Internet Service Provider  ITU‐T – International Telecommunication Union – Telecommunication Standardization Sector  LAN – Local Area Network  LDPC – Low‐Density Parity‐Check Code  LED – Light‐Emitting Diode  LTE – Long‐Term Evolution  MAC – Media Access Control  MSE – Mean Square Error  NMS – Network Management System  PC – Personal Computer  PDH – Plesiochronous Digital Hierarchy  PLL – Phase‐Locked Loop  PoE ‐ Power over Ethernet  QAM ‐ Quadrature amplitude modulation  QoS – Quality of Service  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
  • Page 91 TM – Tide Mark  TP – Twisted Pair  TS – Threshold Seconds  Tx – Transmission  UART – Universal Asynchronous Receiver/Transmitter  USB – Universal Serial Bus  UTP – Unshielded Twisted Pair  VLAN – Virtual Local Area Network  WAN – Wide Area Network  2012 © SAF Tehnika JSC Email:   ts‐freemile@saftehnika.com   Phone:   +371 67046840  Fax:         +371 67046809  The SAF FreeMile Series Full Outdoor Unit Technical Description and Configuration Guide • Rev. 1.3 © SAF Tehnika JSC 2012...
