Page 1 OPERATING INSTRUCTIONS EFM-100 Professional FM Radio Processor English Svenska design for TV...
Page 2: Table Of Contents
Contents 1. Introduction 2. Unpacking the unit 3. Connections and indications 4. Settings with PALM PDA 5. Settings with PC 6. Installation 7. Technical specification 8. Declaration of Conformity English...
Page 3: Introduction
Cable-TV or SMATV head end. All functions are integrated in an extremely compact unit that easily can be mounted in different ways. The EFM-100 has multiple functions. It can be setted as an FM tuner, an FM amplifier, an FM processor or a FM modulator for external sources.
Page 4: Unpacking The Unit
2. Unpacking the unit EFM-100 is delivered with all necessary software to enable all the installations. The files are on the included CD and a PC or PALM PDA can be used as a control unit. Following parts are included in the package:...
Page 5: Connections And Indications

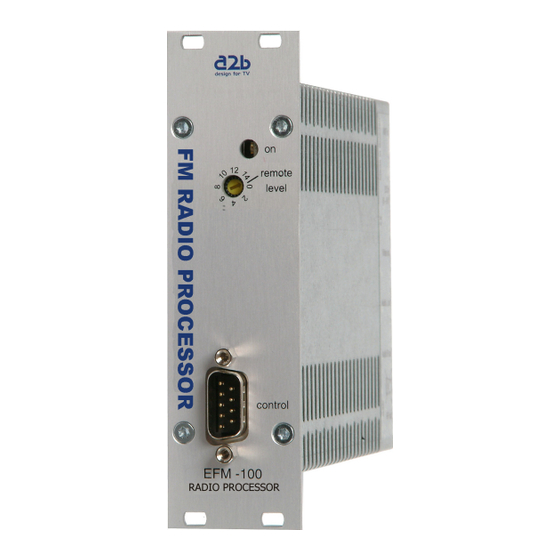

Video out RS-232 port for control and settings Power on indication Green light indicates that the EFM-100 is connected to power. RS-232 port for control Serial port for connection of PALM PDA or PC (control software and settings available on attached CD).
Page 6: Settings With Palm Pda
ROM are loaded into the PALM. For more information on how this is done, please consult your PALM user manual. 1. Connect the EFM-100 to a DC power supply (the ESP-100 or EPP-100). Then connect your PALM PDA to the EFM-100 with a PALM Hotsync cable to the RS-232 serial port on the front of EFM-100.
Page 7 4. The settings window allows you to enable and adjust the various functions of EFM-100. The Amplifier, the RF output attenuation and the OSD video settings are all handled via drop down lists, while pop-up windows are shown when selecting the Tuner or the Modulator.
Page 8 EVA-200 or EVA-210). If you select “Black” the screen will be blank. This function can be used when the EFM-100 is installed in a hotel system. The OSD output can also be disabled. Do the settings you want and click [ Next ].
Page 9: Settings With Pc
Connect the EFM-100 to a DC power supply (the ESP-100 or EPP-100). Then connect your PC to the EFM-100 with a null modem cable from a serial port on the PC to the RS-232 port on the EFM-100. Select the correct COM port and press [OK] and following menu should appear.
Page 10 1. VIDEO OSD ( TV OSD ) If you connect the Video connector of the EFM-100 to an RF modulator or direct to a TV set, you can here choose if you want to put a text (P1 to P7) in the signal that will appear on connected TV sets in the right upper corner of the TV picture or select “Black”...
Page 11 Block schematic of EFM-100 English...
Page 12: Installation
6. Installation The EFM-100 can be installed either stand alone or it can be installed in a base unit (EBU-100) together with any of our high quality E-series products. Before connecting power to EFM-100 make sure that all other connections are made.
Page 13: Technical Specification
7. Technical specification EFM-100 Professional FM radio processor Connectors and Interfaces Tuner Input frequency 76-108 MHz Control connector 9pin male, D-sub (in 50 kHz steps) Video connector Phono female (yellow) Input level 30 to 115 dBuV Audio connectors Phono female (Left white...
Page 14: Declaration Of Conformity
8. Declaration of Conformity Declaration of Conformity EC Directives EFM-100 fulfill relevant parts of the directives and standards as below. Directives: • Electro magnetic compability directive (EMC) 89/339/EEC • Low voltage directive (LVD) 73/23/EEC • CE-marking directive 93/98/EEC Standards: EMC:...
Page 15 ANVÄNDARMANUAL EFM-100 Professionell FM-radio Processor English Svenska design for TV...
Page 16 Innehåll 1. Introduktion 2. Uppackning av enheten 3. Kontakter och indikeringar 4. Inställningar med PALM PDA 5. Inställningar med PC 6. Installation 7. Teknisk specifikation 8. Declaration of Conformity Svenska...
Page 17 1. Introduktion Tack för att ni har valt en A2B Electronics produkt. Denna produkt är utvecklad för att ni som kund skall vara nöjd med dess prestanda och funktioner under många år. EFM-100 är en högkvalitativ professionell FM radio processor avsedd att användas i alla Kabel-TV och SMATV nät.
Page 18 2. Uppackning av enheten EFM-100 levereras med all nödvändig mjukvara för att kunna göra alla inställningar. Filerna finns på den medföljande CD skivan och som kontrollenhet kan antingen en PC eller en PALM handdator användas. Följande delar skall finnas i paketet:...
Page 19 DC in Video ut RS-232 port för kontroll och inställningar Spänningsindikator Grönt ljus indikerar att EFM-100 är spänningssatt. RS-232 port för kontroll Serieport för anslutning av PALM PDA eller PC (kontrollmjukvara och inställningar finns på medföljande CD). FM-antenn in Anslut din FM antenn till denna ingång.
Page 20 4. Inställningar med PALM handdator Detta avsnitt beskriver hur man gör en steg för steg inställning av EFM-100. Se till att den på CD medföljande mjukvaran är installerad på din PALM. För anvisningar om hur detta görs se manualen till din PALM handdator.
Page 21 4. Installations-fönstret tillåter dig att välja och justera de olika funktionerna hos EFM-100. Via dropp-lister kan du ställa in Förstärkaren, Utgångs-dämpningen och OSD-inställningen medans “pop-up” fönster används vid inställningar i Tuner och Modulator. Med Förstärkaren aktiverad kan du dämpa utsignalen mellan 0 till -31dB i 1dB steg.
Page 22 [ Next ] och du är klar med installationen. Om du vill göra om någon inställning så ska du klicka på [ Again ] Vill ansluta din PALM till en annan E- serie modul måste du även klicka [ Exit ]. Ta bort anslutningskablen mellan din PALM och EFM-100 och installationen är klar! Svenska...
Page 23 5. Inställningar med PC Detta kapitel beskriver hur man gör alla inställningar av EFM-100 med hjälp av en PC. Se till att filen för kontrollmjukvaran (finns på bifogad CD) till PC finns nedladdad och installerad på din PC innan du börjar med inställningarna. Kontroll- mjukvara kan även laddas ned från...
Page 24 1. VIDEO OSD ( TV OSD ) Om du ansluter video ut kontakten på EFM-100 till en RF modulator kan du välja att få ut en text (P1 till P7) uppe i det högra hörnet på anslutna TV-apparater. Väljer du “Black”...
Page 25 6. Installation EFM-100 kan installeras antingen som en helt fristående enhet eller så kan den med fördel också monteras i en basenhet (EBU-100) tillsammans med våra övriga produkter i E-serien. Innan ni ansluter matningsspänning till enheten tillse att alla övriga anslutningar är korrekt gjorda.
Page 26 7. Teknisk specifikation EFM-100 Professionell FM-radio Processor Kontakter och Gränssnitt Tuner Ingångs-frekvens 76-108 MHz Kontroll-anslutning 9pin male, D-sub (i 50 kHz steg) Video kontakt Phono hona (gul) Ingångs-nivå 30 till 115 dBuV Audio kontakter Phono hona (Vänster (typiskt 60dBuV) vit och Höger röd) Stereo separation >...
Page 27 8. Declaration of Conformity Declaration of Conformity EC Directives EFM-100 uppfyller de relevanta delarna av nedanstående direktiv och standarder. Direktiv: • Electro magnetic compability directive (EMC) 89/339/EEC • Low voltage directive (LVD) 73/23/EEC • CE-marking directive 93/98/EEC Standarder: EMC: Emission - EN61000-6-3:2001...
Page 28 A2B Electronics AB Södra Allén 23-25, 591 37 Motala P.O. Box 14, 591 21 Motala SWEDEN Phone +46 141 229100 Fax +46 141 229101 E-mail market@a2b.se 659100.01 rev_A To view our full line of Professional E-series Products, visit our Web site...
