Summary of Contents for Astralpool Aquarmony

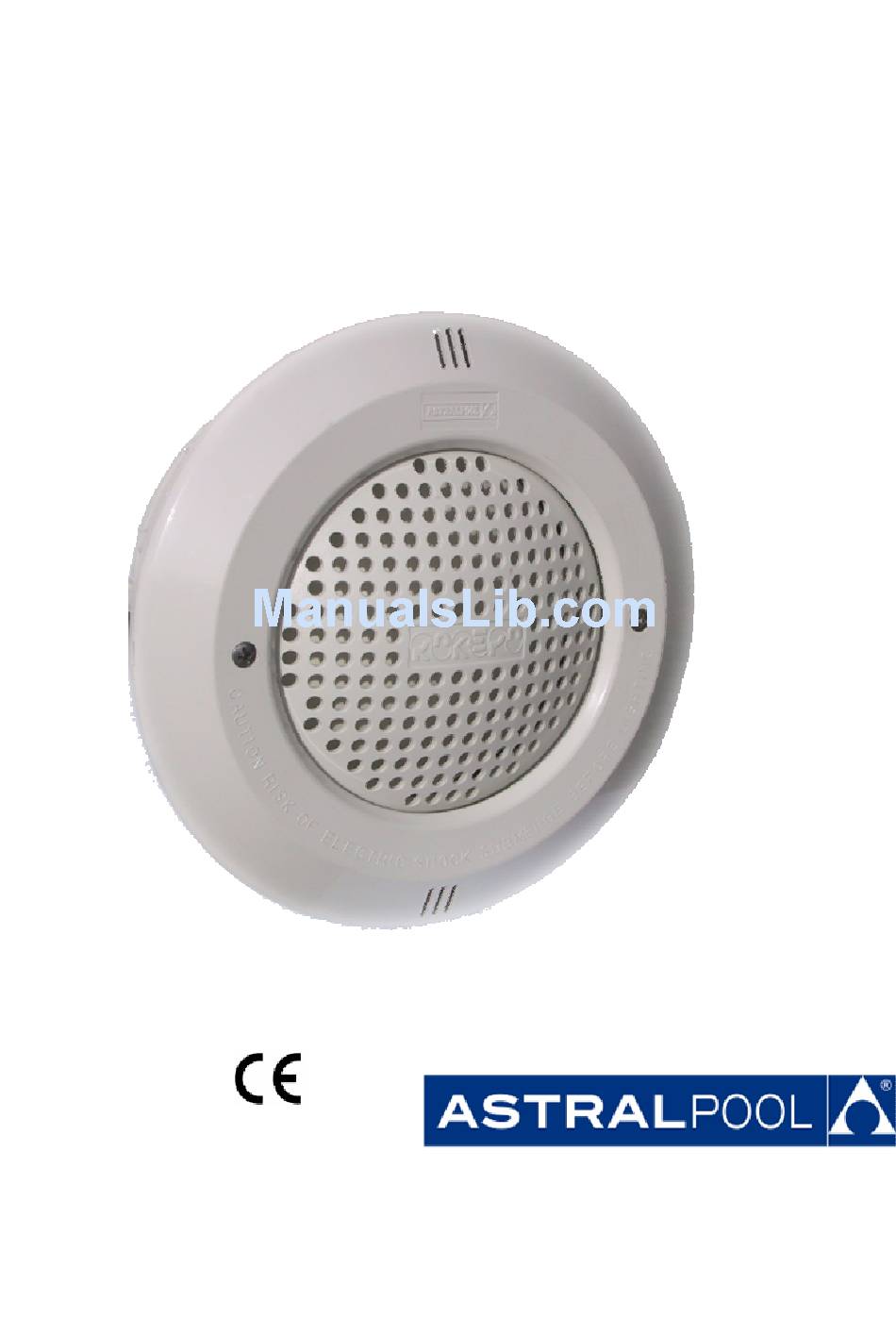

- Page 1 AQUARMONY UNDERWATER LOUDSPEAKER AQUARMONY ALTOPARLANTE SUBACQUEO Installation manual Manuale installazione...
-
Page 2: Technical Characteristics
This underwater loudspeaker allow to listen to music and voice clearly. Aquarmony helps every sports session to get more interesting and motivating, encourages and supports the game, the animation as well as the relaxation in your swimming-pool. -
Page 3: Installation
INSTALLATION About its installation, it is very simple to install Aquarmony as it is available in two versions: for the swimming pools that are already operating and for the swimming pools under construction. About the first version, it does not require any intervention as the underwater loudspeaker is plunged into water by a cable and connected to the amplifier system. - Page 4 Screw the cable gland inside the niche by using the provided gasket, screw the cable gland of the junction box too. Insert Aquarmony in the niche and be sure that the plastic ring is perfectly adhered to the wall. Finally, screw tighter the plastic ring to the wall so that the loudspeaker is perfectly fixed in the niche.
-
Page 5: System Connection
V cc power supply on the pool surface. Aquarmony loudspeakers must be connected to the amplifier system by the isolating transformers (see the picture) : AQTR1004 for the audio systems with fixed voltage , AQTR44 for 4 ohm audio systems. - Page 6 It’s very important that the amplifier system has an equalizer and a limiter or compressor in order to protect the loudspeaker form excessive power. In particular, all frequencies under 300Hz must be attenuated by at least 12 dB to reduce distortion and to prevent the voice coil from overheating, and frequencies above 2000 Hz should be amplified by at least 10 dB.
-
Page 7: Specifiche Tecniche
Con le orecchie immerse nell’acqua permette di ascoltare la musica e la voce dell’istruttore in modo chiaro e coinvolgente. Il diffusore subacqueo Aquarmony è un validissimo strumento per rendere molte attività acquatiche più stimolanti ed emozionanti. Alcuni esempi di utilizzo: nuoto sincronizzato, attività di rilassamento, nuoto prenatale, corsi di acquaticità per bimbi, giochi ed animazione in piscina. -
Page 8: Installazione
Nella versione fissa, grazie all’utilizzo delle nicchie standard per i fari subacquei, l’installazione risulta estremamente semplificata acquistando il diffusore completo di kit di fissaggio. AQUARMONY viene fornito già assemblato con l’anello di finitura della nicchia rendendo l’installazione estremamente semplice e rapida: Nella versione mobile, invece l’installazione si riduce al semplice collegamento del diffusore all’impianto di... - Page 9 Stringere adeguatamente il pressacavo all’interno della nicchia utilizzando la guarnizione in dotazione, serrare anche il pressacavo della scatola di derivazione. Inserire nella nicchia l’altoparlante AQUARMONY facendo bene aderire l’anello di finitura alla parete. Stringere infine le due viti di fissaggio e assicurarsi del perfetto bloccaggio dell’altoparlante.
- Page 10 Per una corretta progettazione del sistema è necessario prendere tutti gli accorgimenti imposti dalle normative (Isolamento SELV, Alimentazione max a bordo vasca di 12Vcc..) Il collegamento dei diffusori Aquarmony al sistema di amplificazione deve essere realizzato attraverso i trasformatori di isolamento (Vedi esempio in figura) modello AQTR1004 (Adatto per impianti audio a tensione...
- Page 11 Per ottenere il miglior rendimento del diffusore Aquarmony e proteggerlo da eccessi di potenza è molto importante che il sistema di amplificazione comprenda un equalizzatore ed un limiter o compressore. In particolare è necessario attenuare di almeno 12 dB le frequenze al di sotto dei 300Hz per minimizzare la distorsione e per evitare di surriscaldare la bobina mobile, ed incrementare almeno di 10 dB le frequenze al di sopra dei 2.000 Hz...
