Please Read These Instructions
Before Using Your Mower
Operating Instructions
for models
HP164 & SP164 Lawnmowers
with RS 100 engine
Product Codes:
297411048/SF
297412048/SF
Call our Helpline if you have any problems:-
0845 600 2912
Open from 9:00am to 5:00pm Monday to Saturday
10.00am to 4.00pm on Sunday
Advertisement
Table of Contents
Related Manuals for Mountfield HP164
Summary of Contents for Mountfield HP164
-

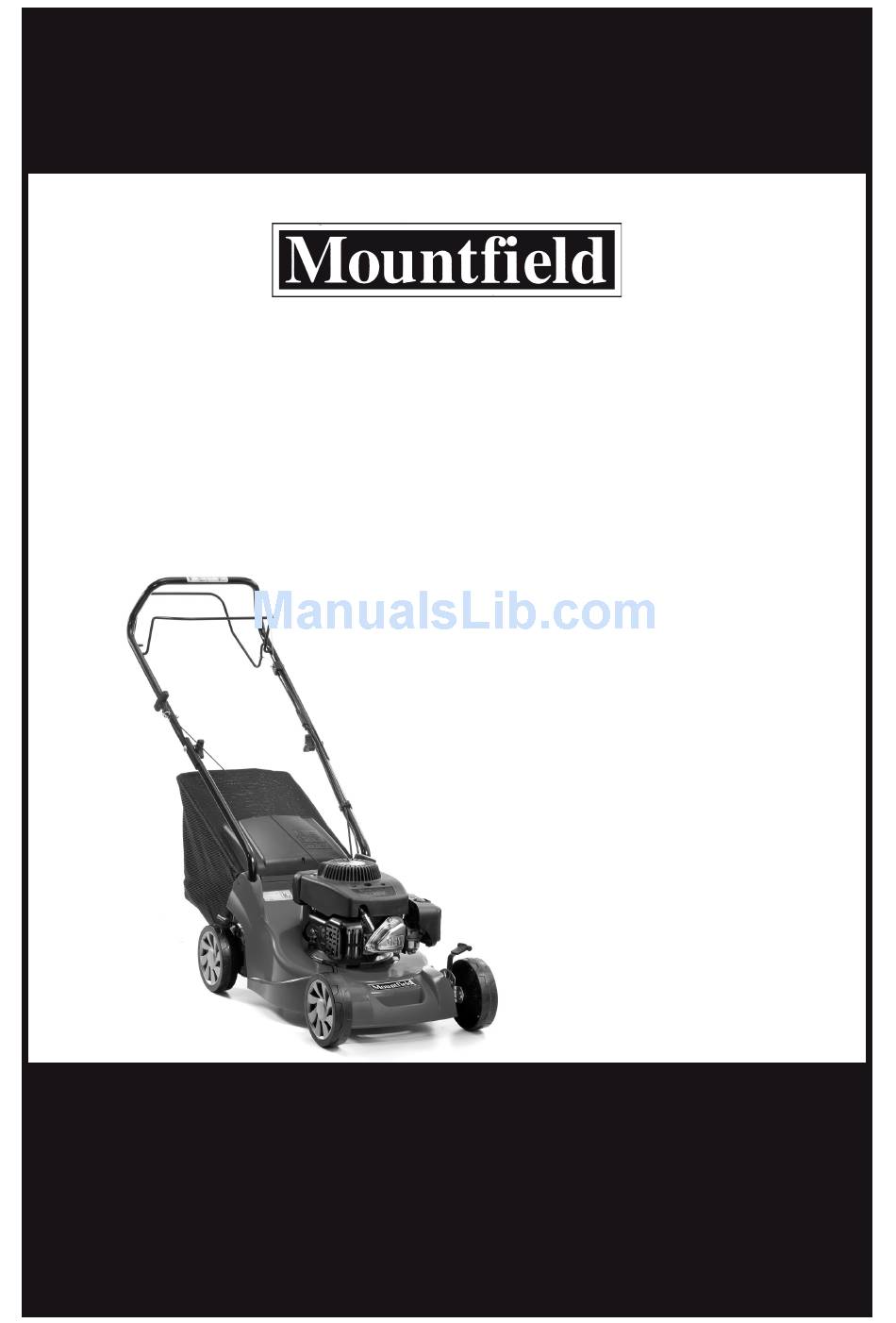

Page 1: Operating Instructions
Please Read These Instructions Before Using Your Mower Operating Instructions for models HP164 & SP164 Lawnmowers with RS 100 engine Product Codes: 297411048/SF 297412048/SF Call our Helpline if you have any problems:- 0845 600 2912 Open from 9:00am to 5:00pm Monday to Saturday... -
Page 3: Table Of Contents
ITALIANO (Istruzioni Originali) - Norme di sicurezza..................4-7 - Funzionamento....................8-10 - Risoluzione problemi...................11 ENGLISH (Translation of the original instructions - Istruzioni Originali) - Safety precautions..................12-15 - How to get mowing ..................16-18 - Fault Finding....................19 GUARANTEE....................20... -
Page 4: Norme Di Sicurezza
Grazie per aver acquistato un rasaerba Mountfield. Questa macchina garantirà molti annI di affidabile e sicuro lavoro se utilizzata secondo le seguenti istruzioni. Preghiamo di leggere e capire attentamente le istruzioni di utilizzo prima di usare il rasaerba, eventuali omissioni potrebbero causare danni a persone o alla macchina. - Page 5 ETICHETTA DI IDENTIFICAZIONE kW - / min kW - / min Livello di potenza acustica secondo la direttiva 2000/14/EC. Marchio di conformità secondo la direttiva 2006/42/EC Anno di fabbricazione Tipo di rasaerba. Numero di matricola. Nome e indirizzo del costruttore. Codice articolo.
- Page 6 Le seguenti norme di sicurezza devono essere osservate ad ogni utilizzo. Preghiamo di leggerle attentamente. ADDESTRAMENTO 1) Leggere attentamente le istruzioni. Prendere familiarità con i comandi e con un uso appropriato del rasaerba. imparare ad arrestare rapidamente il motore. 2) Utilizzate il rasaerba per lo scopo al quale è destinato, cioè per il taglio e la raccolta dell’erba. Qualsiasi altro impiego può...
- Page 7 13) Nei modelli con trazione, disinnestare l’innesto della trasmissione alle ruote, prima di avviare il motore. 14) Avviare il motore con cautela secondo le istruzioni e tenendoi piedi ben distanti dalla lama. 15) Non inclinare il rasaerba per l’avviamento. Effettuare l’avviamento su una superficie piana e priva di ostacoli o erba alta.
-
Page 8: Funzionamento
FUNZIONAMENTO Il vostro rasaerba Mountfield non contiene né benzina né olio motore, questi vanno aggiunti prima dell’accen- sione. L’utilizzo del rasaerba con un’insufficente quantità di olio può causare seri danni al motore ed inva- lidare la vostra garanzia. NON INCLINARE IL RASAERBA SUL SUO FIANCO, LA FUORIUSCITA DI OLIO POTREBBE DANNEGGIARE IL FILTRO ARIA. - Page 9 AVVIARE IL RASAERBA Leggere e capire le norme di sicurezza prima di avviare il rasaerba. • Riempire con olio SAE 10W-30, il serbaotio olio (Figura 4).Non riempire in eccesso , la capacità del serbato- io olio è di 0.45 litri. Riempire il serbatoio con benzina verde.
- Page 10 Nel caso la lama fosse danneggiata deve essere sostituita. Il kit di sostituzione della lama è disponibile c/o il vostro rivenditore Mountfield. Il codice del kit è MS1199. In caso di dubbi fare riferimento al vostro rivenditore o contattare il servizio telefonico 0845 600 2912. Le lame devono sempre essere marchiate GGP 81004360/3 MOTORE Il manuale d’istruzioni del motore è...
-
Page 11: Risoluzione Problemi
RISOLUZIONE PROBLEMI PROBLEMA SOLUZIONE Controllare che vi sia sufficiente benzina nel serbatoio. Si consiglia sempre di utilizzare benzina fresca, priva di depositi. Il motore non parte Controllare che la lama non sia impigliata in qualcosa che ne impedisca la rotazione. Controllare che la leva freno motore sia completamente rilasciata. -
Page 12: Safety Precautions
Thank you for purchasing a Mountfield lawnmower. This machine will give you many years of safe and reliable service if operated in accordance with these instructions. Please read and understand these Operating Instructions before using your mower. Failure to do so could result in personal inju- ry or damage to the equipment. - Page 13 IDENTIFICATION LABEL kW - / min kW - / min Acoustic power level according to directive 2000/14/EC Conformity mark according to directive 2006/42/EC Year of manufacture Type of lawnmower Serial number Name and address of manufacturer Article code Engine power and speed Mass in kilograms As soon as you have purchased the machine, do not forget to write the identification numbers (3-4-5-7) in the spaces on the last page of the manual.
- Page 14 The following safety precautions must be observed at all times. Please read them carefully. TRAINING 1) Read the instructions carefully. Get familiar with the controls and proper use of the equipment. Learn how to stop the engine quickly. 2) Only use the lawnmower for the purpose for which it was designed, i.e. for cutting and collecting grass.
- Page 15 13) On power-driven models, disengage the drive clutch before starting the engine. 14) Start the engine carefully, following the instructions and keeping feet well away from the blade. 15) Do not tilt the lawnmower when starting the engine. Start the engine on a flat surface that is free of obstacles and tall grass.
-
Page 16: How To Get Mowing
HOW TO GET MOWING Your Mountfield lawnmower does not contain petrol or oil and these must be added before use. Running the mower with insufficient oil can cause serious damage to the engine and will invalidate your warranty. NEVER TIP THE MOWER ONTO ITS SIDE AS THIS WILL FLOOD THE AIR FILTER WITH OIL. -
Page 17: Adjusting Height Of Cut
Read and understand the Safety Precautions before using your mower. • Put Mountfield 4-stroke, or an SAE 10W-30 oil, in the oil filler (Figure 5). Do not overfill, the oil tank capacity is 0,45 litres. Mountfield oil, part number MX855, is available from any Mountfield stockist or B&Q store. - Page 18 A slightly worn blade can be re-sharpened by your local dealer If the blade is damaged it should be replaced. Replacement blade kits are available from your Mountfield sto- ckist. The part number for the blade kit is MS1199. If in doubt refer to your dealer, or telephone 0845 600 2912.
-
Page 19: Fault Finding
FAULT FINDING PROBLEM SOLUTION Check there is ample clean, fresh fuel in the tank Engine will not start Check the cutter blade is not fouling the ground preventing free rotation. Check the Operator Presence Control (OPC) lever is fully released Remove spark plug lead to stop the engine using insulated gloves and refer Engine will not stop to dealer... -
Page 20: Guarantee
If your product fails due to a defect in materials or workmanship during the guarantee period it will be repaired or replaced at no charge to yourself provided all repairs are carried out by an authorised ser- vice dealer. Please phone 0845 600 2912 to locate your nearest Mountfield service dealer or visit www.servicelink.org.uk.
