Stardom ST7610-4S-S2 Quick Installation Manual

St7610 series
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Your Data Security Guardian
SOHOTANK Series
w w w . s t a r d o m . c o m . t w

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ST7610-4S-S2 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Stardom ST7610-4S-S2

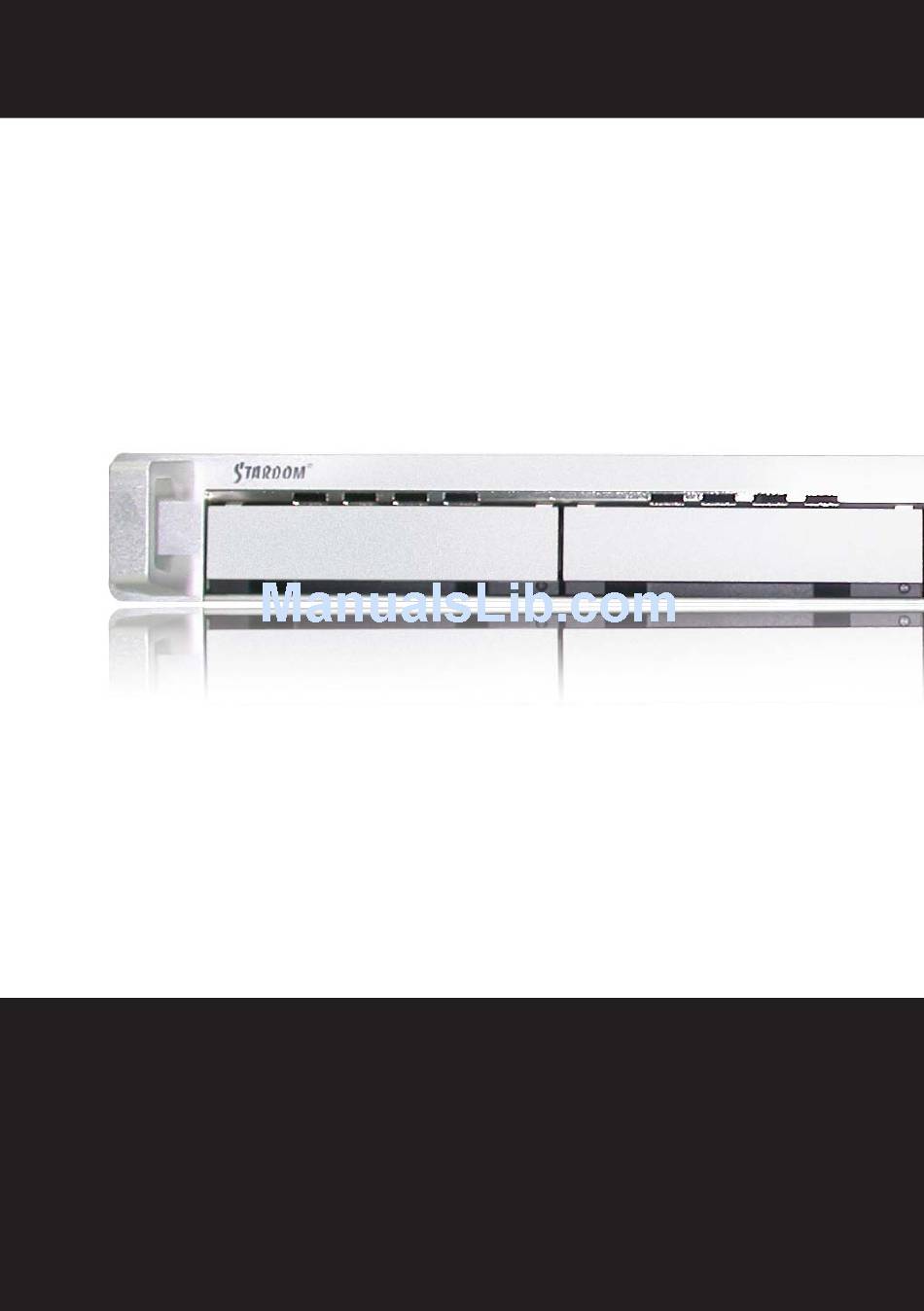

  • Page 1 Your Data Security Guardian SOHOTANK Series w w w . s t a r d o m . c o m . t w...
  • Page 2 SOHOTANK Series ST7610 Series Manual Four in One JBOD External Storage...

  • Page 3: Quick Installation Guide

    ST7610-4S-S2 Quick Installation Guide Version:1.0...

  • Page 4: St7610

    Index Check Package Contents and Accessories..........2 Hardware Introduction................... 2 Precautions prior to Installation..............3 Hardware Installation Procedure..............4 Hard Disk Drive Format Procedure............... 7 How to Use the Operating System to Set Up the RAID Type ..... 12 Product Description..................16 Frequently Asked Questions.................

  • Page 5: Check Package Contents And Accessories

    Check Package Contents and Accessories ST7610 system includes the following: Item Quantity ST7610 Removable Carrier eSATA cable Quick Installation Guide Power cable ST7610 Accessories bag (including 24 x 6#-32 screws and Key x 2) Removable Carrier Accessories bag Power cable eSATA cable Please check above parts are included prior to installation.The accessories bag contains screws and a plastic key.

  • Page 6: Precautions Prior To Installation

    Do not disassemble or modify the device without authorization. Be sure to use 100-240V, 60Hz, power supply. Any unauthorized disassembly or modification may cause damage to the electronic parts and deprive you of the benefit under the warranty. STARDOM is not liable and responsible for any damage due to unauthorized disassembly or modification, if such unauthorized disassembly or modification results in any storage device failure, data damage or loss, or causes the operating system unable to start.

  • Page 7: Hardware Installation Procedure

    Hardware Installation Procedure 1. After verifying that the package is complete, proceed to unpack the package. 2. Hardware Installation. A. Insert the supplied plastic key into the lock hole on the removable tray and carefully remove the tray. B. Remove the holder from the removable tray with a screwdriver (be careful not to damage the nuts) C.
  • Page 8 Ｄ.Carefully push the removable tray into the slot and push the handle back into place. 3.Connection Wiring Installation. A.Four Individual Hard Disk Drives Mode a. Connect the ends of the four eSATA-to-eSATA cables to the SATA II card (Note) and connect the other ends of the eSATA-to-eSATA cables to the eSATA ports on the ST7610.
  • Page 9 2. PCI-X SATA II is available on the STARDOM web site, which is an alternative solution for customers who do not have the SATA II interface on their motherboards or are in need of high-speed data transmission.

  • Page 10: Hard Disk Drive Format Procedure

    Hard Disk Drive Format Procedure 1. In the four individual Hard Disk Drives modes, the installed devices can be detected by the Device Manager of the operating system. A.Window OS 2. Customers can format the hard disk drive by using the Disk Management tool of the operating system and then using the ST7610 normally.
  • Page 11 Hard Disk Drive Format Procedure...
  • Page 12 B. Operating Instructions for Macintosh After the hardware installation for the ST7610 is completed, you can restart the system and connect the device to Macintosh. Hard Disk Drive Format (same as in the Windows format function) a. Move the cursor to the Toolbar on the Desktop, and select the Disk Utility. A disk tool window will pop up with several function tabs, such as First Aid, Erase, Partition, RAID and Reinstall.
  • Page 13 Hard Disk Drive Format Procedure...
  • Page 14 C.Partition Select the disk you wish to partition and the Partition tab. Click the volume name displayed in the structure and select a Volume Format and enter a name and size. A dialog will pop up with the following message, “Partitioning a disk will destroy all information on the volume of the disk.

  • Page 15: How To Use The Operating System To Set Up The Raid Type

    How to Use the Operating System to Set Up the RAID Type 1. Operating Instruction for Windows OS The SOHOTANK ST7610 series are purely external storage devices. In order to set up a highly efficient RAID system with the ST7610, please refer to Microsoft related web sites. Information for Microsoft Related Web Sites http://support.microsoft.com/kb/303184/zh-tw http://support.microsoft.com/kb/302969/en-us...
  • Page 16 B. Select the RAID tab. If the disk device is ready, the disk information will be displayed on the left window. Please select the Volume Format and the RAID Type you wish to create. Please decide the RAID Type that you create by the amount of external hard drive disks.
  • Page 17 C. Drag disks or volumes to the list box to create the hard disk drives according to the definition of RAID. D. Select “Create” to create RAID systems according to the information in the window, as shown in the figure. How to Use the Operating System to Set Up the RAID Type...
  • Page 18 E. When the format is completed, you will have a highly efficient RAID system featured with ST7610-4S-S2. You can then access the data through the RAID system, as shown in the figure. How to Use the Operating System to Set Up the RAID Type...

  • Page 19: Product Description

    800 interface to achieve higher efficiency, offering users a faster, safer and more reliable system. 2. For more details on related products, please go to http://www.stardom.com.tw. 1. Most of the SOHORAID series are the RAID series. Customers may set up different RAID levels without adding any other peripherals.

  • Page 20: Frequently Asked Questions

    Linux, and Macintosh, etc. which are compatible with SATA interface. Q: Is SOHOTANK ST7610 compatible with any hard disk drive? A: The product has no problem with hard disk drive compatibility. STARDOM provides the SATA II interface, which is a cost-efficient system with high performance. Please feel free to contact us for any hard disk drive compatibility problem.
  • Page 21 Q: What should I do when the Fail LED indicator lights on? A: First determine if the fan is malfunctioned or the system is over heated, when the Fail LED indicator lights on. 1. In case of malfunctioned fan, please check if the fan is jammed with dust. Should any of the situations occur, please shut down the system and clean the fan up or remove the wires that trap the fan.
  • Page 22 Memo Memo...
  • Page 23 ST7610-4S-S2 Schnell-Installationsanleitung Version:1.0...

  • Page 24: Table Of Contents

    Inhalt Überprüfen Sie den Packungsinhalt und das Zubehör........ 2 Hardware Anleitung..................2 ............3 Vorsichtsmaßnahmen vor der Installation Hardware-Installationsablauf................ 4 Festplattenlaufwerks Formatierungsablauf..........7 Verwendung des Betriebssystems zur Einrichtung des RAID Typs... 12 Produktbeschreibung..................16 Oft gestellte Fragen..................17 Inhalt...

  • Page 25: Überprüfen Sie Den Packungsinhalt Und Das Zubehör

    Das ST7610 Sytem enthält das Folgende: Artikel Menge ST7610 Herausnehmbarer Träger eSATA Kabel ST7610 Überprüfen Sie den Packungsinhalt und Zubehörteile 1 Stromkabel Zubehörbeutel (Inklusive 24 x 6#-32 screws und Schlüssel x 2) Removable Carrier Accessories bag Power cable eSATA cable Überprüfen Sie vor der Installation ob die obigen Teile enthalten sind.

  • Page 26: Vorsichtsmaßnahmen Vor Der Installation

    Modifizieren oder Auseinandernehmen kann einen Schaden an den elektrischen Teilen verursachen und schließt Sie von den Rechten der Garantieleistung aus. STARDOM ist nicht haftbar und verantwortlich für irgendwelche Schäden verursacht durch nicht genehmigtes Auseinanderbauen oder Modifizieren, falls solch ein nicht genehmigtes Auseinanderbauen oder Modifizieren zu einen Fehler im Speichergerät führt,...

  • Page 27: Hardware-Installationsablauf

    Hardware-Installationsablauf 1. Nach Überprufung, dass der Packungsinhalt vollständig ist, fahren Sie mit dem Auspacken des Paketes fort. 2. Hardwareinstallation. A. Stecken Sie den mitgelieferten Plastikschlüssel in das Schlüsselloch des herausnehmbaren Trägers und nehmen vorsichtig den Träger heraus. B. Entfernen Sie mit einem Schraubenzieher die Halter vom herausnehmbaren Träger (seien Sie vorsichtig und beschädigen Sie nicht die Nuten).
  • Page 28 Ｄ. Drücken Sie vorsichtig den herausnehmbaren Träger in den Einschubrahmen und drücken Sie den Schacht-Griff wieder in seine Position. 3.Verbindung der Leitungen A.Vier individuelle Festplattenlaufwerks-Modi a. Verbinden Sie die Enden der vier eSATA-zu-eSATA Kabel mit der SATA II Karte (Hinweis) und verbinden Sie die anderen Enden der eSATA-zu-eSATA Kabel mit den eSATA Anschlüssen auf dem ST7610.
  • Page 29 Übertragungseffizienz zu erhöhen. Bitte stellen Sie sicher, dass die externe Karte einwandfrei funktioniert bevor sich die ST7610 mit der externen Karte verbindet um eine hocheffiziente externe Speicheranlage zu bilden. 2. PCI-X SATA II ist auf der STARDOM Webseite für Kunden, die keinen SATA II Anschluss auf Ihrem Motherboard haben oder eine Hochgeschwindigkeits-Übertragung benötigen, verfügbar.

  • Page 30: Festplattenlaufwerks Formatierungsablauf

    Festplattenlaufwerks Formatierungsablauf 1. In den vier individuellen Festplattenlaufwerksmodi kann das installierte Gerät durch den Gerätemanager des Betriebssystems erkannt werden. A.Window OS 2. Kunden können das Festplattenlaufwerk durch Verwendung des Plattenmanagementwerkzeuges des Betriebsystems formatieren und dann das ST7610 normal verwenden. A.Betriebsinstruktionen für Windows OS Festplattenlaufwerks Formatierungsablauf...
  • Page 31 Festplattenlaufwerks Formatierungsablauf...
  • Page 32 B. Betriebsinstruktionen für Macintosh Nachdem die Hardwareinstallation für das ST7610 komplett ist, können Sie das System neu starten und das Gerät an den Macintosh anschließen. Festplatten-Laufwerksformat (identensch mit der Windows-Format-Funktion) a. Bewegen Sie den Curser zu der Werkzeugleiste auf dem Desktop, und wählen das Plattenzubehör.
  • Page 33 Festplattenlaufwerks Formatierungsablauf...
  • Page 34 C.Partitionierung Wählen Sie die Platte aus die Sie partionieren möchten und den Partitions-Tab. Klicken Sie auf den Datenträgernamen der in der Struktur angezeigt wird und wählen Sie ein Laufwerksformat und geben einen Namen und eine Größe ein. Ein Dialog wird sich mit der folgenden Nachricht öffnen, „Partitionierung eines Laufwerks wird alle Informationen des Laufwerks der Platte zerstören.

  • Page 35: Verwendung Des Betriebssystems Zur Einrichtung Des Raid Typs

    Verwendung des Betriebssystems zur Einrichtung des RAID Typs 1. Betriebsinstruktionen für Windows OS Die SOHOTANK ST7610 Serien sind einfache externe Speichergeräte. Um ein hocheffizientes RAID System mit dem ST7610 einzurichten, beziehen Sie sich bitte auf Microsoft bezogene Webseiten. Informationen für Microsoft bezogene Webseiten http://support.microsoft.com/kb/303184/zh-tw http://support.microsoft.com/kb/302969/en-us http://support.microsoft.com/kb/302969/zh-tw...
  • Page 36 B. Wählen Sie den RAID Tab. Wenn das Plattengerät bereit ist, wird die Platteninformation auf der linken Seite des Fensters angezeigt. Wählen Sie bitte das Laufwerksformat und den RAID Typ den Sie kreieren wollen. Bitte entscheiden Sie den RAID Typ den Sie kreieren wollen durch die Anzahl der externen Festplattenlaufwerke.
  • Page 37 C. Ziehen Sie Platten und Laufwerke zu der Listen-Box um die Festplattenlaufwerke in Übereinstimmung mit den RAID Definitionen zu kreieren. D. Wählen Sie „Kreieren“ um ein RAID System übereinstimmend mit den Informationen im Fenster, wie in der Abbildung gezeigt, zu kreieren. Verwendung des Betriebssystems zur Einrichtung des RAID Typs...
  • Page 38 E. Wenn die Formatierung komplett ist, haben Sie ein hocheffizientes RAID System ausgestattet mit ST7610-4S-S2. Sie können nun, wie in der Abbildung gezeigt, die Daten durch das RAID System erreichen. Verwendung des Betriebssystems zur Einrichtung des RAID Typs...

  • Page 39: Produktbeschreibung

    2. Die meisten der SOHOTANK Serien sind externe Geräte Serien. Kunden können ein SOHOTANK Serienprodukt als ein externes Gerät oder ein RAID System mit einer optionalen RAID KARTE verwenden. Bitte beziehen Sie sich auf die SOHORAID Serie wie z.B. ST3620, ST5610, ST6600 auf der STARDOM Webseite. Produktbeschreibung...

  • Page 40: Oft Gestellte Fragen

    Betriebssystemen laufen zu lassen? A: Nein. Anwender brauchen keine zusätzlichen Treiber um SOHOTANK in verschiedenen Betriebssystemen laufen zu lassen. STARDOM integriertes System unterstützt eine Vielzahl von Betriebssystemen inklusive Windows XP, Linux, und Macintosh, etc. Welche mit SATA Schnittstellen kompatibel sind.
  • Page 41 A: Die SOHOTANK ST7610 Serien sind einfache externe Speichergeräte. Zusätzlich zu einigen speziellen Modellen (z.B. ST7610-4S-WBC) dass RAID 0 Funktion bietet, ST7610-4S-S2 kann die externe eSATA II RAID Karte einbeziehen um ein RAID System zu erstellen, welches als ein RAID System mit hoher Effektivität und Zuverlässigkeit gilt.
  • Page 42 Memo Memo...
  • Page 43 ST7610-4S-S2 Guide de mise en route rapide Version:1.0...
  • Page 44 Index Vérification du contenu de l’emballage et des accessoires......2 Introduction au matériel du ST7610............. 2 Précautions à prendre avant l’installation............. 3 Procédure d’installation du matériel.............. 4 Procédure de formatage du lecteur de disque dur........7 Comment utiliser le système d’exploitation pour définir le type RAID..12 Description du produit..................

  • Page 45: Vérification Du Contenu De L'emballage Et Des Accessoires

    Vérification du contenu de l’emballage et des accessoires Le système ST7610 comprend les éléments suivants: Item Quantity ST7610 Boîtier amovible Câble eSata Guide de Mise en route rapide ST7610 Cordon d’alimentation Sac d’accessoires (comprend 24 x 6#-32 vis et Clé x 2) Boîtier amovible Sac d’accessoires Cordon d’alimentation...

  • Page 46: Précautions À Prendre Avant L'installation

    éléments électroniques et vous retirer le bénéfice de la garantie. STARDOM ne pourra être tenu responsable pour tout dommage causé par un désassemblage ou une modification non autorisés, ni dans le cas où un tel désassemblage ou modification non autorisés entraînaient une panne du périphérique de...
  • Page 47 Procédure d’installation du matériel 1. Après avoir vérifié que le contenu de l’emballage est bien complet, vous pouvez sortir le contenu de l’emballage. 2. Installation du matériel. A. Insérez la clé plastique fournie dans la serrure du tiroir amovible et retirez le tiroir avec soin.
  • Page 48 Ｄ.Poussez le tiroir amovible dans les rails avec soin et replacez la poignée dans sa position d’origine. 3.Connexion des câbles. A.Mode Quatre Lecteurs de disque dur individuels a. Connectez les extrémités des quatre câbles eSATA-vers-eSATA à la carte SATA II (Remarque) puis connectez les autres extrémités des câbles eSATA-vers-eSATA aux ports eSATA du ST7610.
  • Page 49 ST7610 avec la carte externe et obtenir un système de stockage externe de haute performance. 2. PCI-X SATA II est disponible sur le site Web de STARDOM, et offre une alternative pour répondre aux besoins de transmission de données à grande vitesse des utilisateurs qui ne possèdent pas une interface SATA II sur leur carte mère.
  • Page 50 Procédure de formatage du lecteur de disque dur 1. En mode Quatre Lecteurs de Disque Dur Individuels, les périphériques installés peuvent être détectés par le Gestionnaire de périphériques du système d’exploitation. A.Système d’exploitation Windows 2. Vous pouvez formater le lecteur de disque dur avec l’outils Gestion des disques du système d’exploitation puis utiliser normalement le ST7610.
  • Page 51 Procédure de formatage du lecteur de disque dur...
  • Page 52 B. Instructions d’opération pour Macintosh Une fois l’installation du matériel du ST7610 terminée, vous pouvez redémarrer le système et connecter le périphérique au Macintosh. Formater le lecteur de disque dur (similaire à la fonction formatage de Windows) a. Déplacez le curseur vers la barre d’outils sur le Bureau, puis choisissez Utilitaire de disque.
  • Page 53 Procédure de formatage du lecteur de disque dur...
  • Page 54 C.Partition Sélectionnez le disque à partitionner et l’onglet Partition. Cliquez sur le nom de Volume affiché dans la structure et sélectionnez un Format de Volume, puis entrez un nom et une taille. Une boîte de dialogue s’affichera avec le message suivant : « En partitionnant un disque vous détruirez toutes les informations du volume du disque.
  • Page 55 Comment utiliser le système d’exploitation pour définir le type RAID 1. Instructions d’opération pour le système d’exploitation Windows Les séries SOHOTANK ST7610 sont essentiellement des périphériques de stockage externe. Afin de configurer un système RAID de haute efficacité avec le ST7610, veuillez vous reporter aux sites Web Microsoft connexes.
  • Page 56 B. Sélectionnez l’onglet RAID. Si le périphérique de disque est prêt, les informations du disque seront affichées dans la fenêtre de gauche. Veuillez sélectionner le Format du Volume et le type RAID que vous souhaitez créer. Choisissez un type RAID selon le nombre de lecteurs de disque dur externes.
  • Page 57 C. Faites glisser les disques ou les volumes vers la liste afin de créer les lecteurs de disque dur selon le type RAID défini. D. Sélectionnez « Créer » pour créer les systèmes RAID selon les informations de la fenêtre, comme dans l’illustration. Comment utiliser le système d’exploitation pour définir le type RAID...
  • Page 58 E. Une fois le formatage terminé, vous aurez un système RAID très efficace avec le ST7610-4S-S2. Vous pourrez accéder aux données par le système RAID comme il est indiqué dans l’illustration. Comment utiliser le système d’exploitation pour définir le type RAID...

  • Page 59: Description Du Produit

    800 pour une plus grande efficacité, et offrir aux utilisateurs un système plus rapide, plus sûr et plus sécurisé. 2. Pour plus de détails sur ces produits, veuillez vous rendre à http://www.stardom.com.tw. 1. La plupart des séries SOHORAID sont des séries RAID. Vous pouvez configurer différents niveaux RAID sans autre périphérique supplémentaire.
  • Page 60 A: Ce produit n’a pas de problème de compatibilité avec les lecteurs de disque dur. STARDOM offre l’interface SATA II, qui est un système économique et de hautes performances. Veuillez nous contacter pour tous problèmes de compatibilité de lecteur de disque dur.
  • Page 61 A: Les séries SOHOTANK ST7610 sont uniquement des périphériques de stockage externes. En plus de certains modèles (comme le ST7610-4S-WBC) qui possèdent la fonction RAID 0, le ST7610-4S-S2 peut incorporer une carte externe eSATA II RAID pour configurer un système RAID. Un système RAID de grande efficacité et très sûr. Pour toutes questions liées aux produits, veuillez vous reporter à...
  • Page 62 Memo Memo...
  • Page 63 ST7610-4S-S2 クイックインストールガイド Version:1.0...
  • Page 64 目録 パッケージの内容物及び付属品をご確認下さい......... 2 ST7610 ハードウェアの紹介..............2 設定前の注意事項..................3 ハードウェアの装着手順................4 ハードディスクドライブのフォーマット手順..........7 OSを使用してRAIDタイプを設定する方法 ..........12 製品の説明..................... 16 よくある質問....................17 目録...

  • Page 65: St7610 ハードウェアの紹介

    パッケージの内容物及び付属品をご確認ください ST7610システムには以下のものが含まれています。 品目 　個数 ST7610 リムーバブルキャリア eSATA ケーブル クィックインストールガイド 電源コード ST7610 付属品バッグ (24 x 6#-32 ネジとキーx 2 を含む) リムーバブル 付属品バッグ キャリア eSATA 電源コード ケーブル インストール前に、上記の部品が含まれることをご確認下さい。 付属品バッグにはスクリュー及びプラスチック鍵が含まれます。 ST7610 ハードウェアの紹介 FAIL Power トレイハンドル ロック穴 eSATA eSATA eSATA 電源ソケット 電源スイッチ 4cmファン eSATA LEDの状態： HDDアクセスLED：ハードディスクドライブのデータアクセス時に黄色に点滅します。...

  • Page 66: 設定前の注意事項

    設定前の注意事項 1. 設定する前に、内容物及び付属品を参照し、欠品がないことをご確認ください。欠品や部 品に損傷がある場合、元の販売業者にご連絡ください。 2. パッケージに付属する電源コードを使用して電源に接続して下さい。許可なしに本機器の 分解や改造はしないでください。100-240V, 60Hzの電源を使用して下さい。無許可での分 解や改造は電子部品に損害を与える恐れがあり、メーカーの保証対象外となります。不当 な分解や改造に より何らかのストレージ機器の不具合、データの破壊や紛失、或いはオ ペレーティングシステムの起動不能が生じた場合でも、STARDOMは不当な分解や改造に よる損害に対して一切の責任を負わないものとします。 3. クィックスタートガイドを注意深く読んで下さい。また、不注意によるデータの紛失を避 けるため、インストールする前にはハードドライブ上のデータをバックアップするか、ま たは新購入のハードドライブを使用して下さい。不注意によるデータの破壊、紛失または OSの起動不能が生じた場合でも、STARDOMはデータの破壊に対して一切の責任を負わ ないものとします。 4. ハードウェア要件 少なくとも4ポート対応の外部eSATA IIカードまたはRAIDカードを使用して、互換性と伝 送効率を強化してください。 5. OSソフトウェアの要件 本製品はSATAカード対応のどのOSシステムにも適用可能です。 設定前の注意事項...

  • Page 67: ハードウェアの装着手順

    ハードウェアの装着手順 1. パッケージの内容物に問題がないと確認した後、パッケージを開梱します。 2. ハードウェアの取り付け。 A. 付属のプラスチック鍵をリムーバルトレイのロック穴に挿入し、トレイを注意深く取り 外します。 B. スクリュードライバでホルダーをリムーバルトレイから取り外します(ネジ山が損傷し ないように注意します)。 C. ハードドライブを装着し、ネジを締めます。 ハードウェアの装着手順...
  • Page 68 D.リムーバルトレイをスロットに注意深く押し込み、ハンドルを元の位置に戻します。 3.ケーブルの接続。 A. ４台の独立ハードディスクドライブモード a. 4本のeSATA-to-eSATAケーブルの一端をSATA IIカード(注)に接続し、eSATA - to - eSATAケーブルのもう一端をST7610上のeSATAポートに接続します。ブラケットの ネジが締められ、eSATAコネクタが固定されたことを確認します。 eSATA eSATA eSATA ケーブル ST7610 eSATAポート SATA Card PCI Slot コンピュータケース b. デバイスが正しく取り付けられたことを確認した後、まずST7610の電源を投入し、 ST7610が正しく動作する場合、PCを起動します。 ハードウェアの装着手順...
  • Page 69 ケーブル ST7610 eSATAポート RAID Card PCI Slot コンピュータケース b. デバイスが正しく取り付けられたことを確認した後、まずST7610の電源を投入し、 ST7610が正しく動作する場合、PCを起動します。ユーザーはオプションのRAID CARDを使用してRAIDレベルを構成することもできます(RAID CARDのユーザマニ ュアルを参照してください)。 1. 外部SATA II(3.0 GHz)を購入して、互換性と伝送効率を向上させることをお勧めします。高効率な外部エンクロージ ャ ストレージシステムとして、ST7610を外部カードと組み合わせる前提として、外部カードが正しく動作する必要 があります。 2. マザーボードにSATAインタフェースがないか、または高速データ転送の需要のある顧客に対する代替選択肢として、 PCI-X SATA II をSTARDOMのウェブサイトから入手することができます。 3. 外部RAIDカードを使用する際は、製造業者より提供されたRAIDシステムのインストール用マニュアルに従ってくださ い。RAIDカードが正しく動作してはじめて、ST7610とカードの組み合わせにより高効率なRAIDシステムを構築できま す。 4. 高効率なRAIDシステム向けに、Areca、3ware、High PointおよびPromise RAIDカードなどのRAID製造業者が提供する 市場で入手可能なRAIDカードを使用することができます。 ハードウェアの装着手順...

  • Page 70: ハードディスクドライブのフォーマット手順

    ハードディスクドライブのフォーマット手順 1. 4台の独立ハードディスクドライブ モードでは、取り付けたデバイスはOSのデバイス マ ネージャにより検出できます。 A.Windows OS 2. ユーザーはOSのディスクの管理(Disk Management)ツールを使用して、ハードディスクド ライブをフォーマットし、ST7610を正しく使用することができます。 A. Windows OS向けの操作手順 ハードディスクドライブのフォーマット手順...
  • Page 71 ハードディスクドライブのフォーマット手順...
  • Page 72 B. Macintosh向けの操作手順 ST7610のハードウェア取り付けが完了した後、システムを再起動して、デバイスを Macintoshに接続できます。 ハードディスクドライブのフォーマット(Windowsのフォーマット機能と同様) a. カーソルをデスクトップのツールバーに移動し、ディスクユーティリティ(Disk Utility)を選択します。First Aid、消去(Erase)、パーティション(Partition)、RAIDおよ び復元(Reinstall)などの複数の機能タブを持つディスクツールのウィンドウが表示さ れます。 b. 消去タブを選択します。ディスク機器の準備が出来ている場合、ディスク情報が左 のウィンドウに表示されます。 c. ディスクのすべてのデータおよびボリュームを消去するには、ディスクドライブの アイコンとボリュームフォーマットを選択し、名前を入力してから、「消去(Erase) 」をクリックします。次のメッセージのダイアログがポップアップされます：「デ ィスクを消去すると、ディスクのボリュームにある情報がすべて失われます。ディ スク “XXX” を消去してもよろしいですか？キャンセルまたは消去(Erasing a disk will destroy all information on the volume of the disk. Are you sure you wish to erase the disk 'XXX'? Cancel or Erase)」。消去する場合は、「消去(Erase)」をクリックしま...
  • Page 73 ハードディスクドライブのフォーマット手順...
  • Page 74 C.パーティション パーティション作成を行いたいディスクとパーティション(Partition)タブを選択します 。順列表示からボリューム名をクリックし、ボリュームフォーマットを選択し、名前と サイズを入力します。次のメッセージのダイアログがポップアップされます：「ディス クにパーティションを作成すると、ディスクのボリュームにある情報がすべて失われま す。ディスク“XXXXXXX”にパーティションを作成してもよろしいですか？キャンセル またはパーティション(Partitioning a disk will destroy all information on the volume of the disk. Are you sure you wish to partition the disk 'XXXXXXX'? Cancel or Erase)」。 「パーティション(Partition)」をクリックしてください。ディスクのパーティション作 成が成功した後、ST7610を正常に使用できます。 ハードディスクドライブのフォーマット手順...

  • Page 75: Osを使用してRaidタイプを設定する方法

    OSを使用してRAIDタイプを設定する方法 1. Windows OS向けの操作手順 SOHOTANK ST7610シリーズは純粋な外部ストレージ機器です。ST7610で高効率の RAIDシステムを設定するためには、Microsoftの関連ウェブサイトを参照してください。 Microsoftの関連ウェブサイトの情報 http://support.microsoft.com/kb/303184/zh-tw http://support.microsoft.com/kb/302969/en-us http://support.microsoft.com/kb/302969/zh-tw http://support.microsoft.com/kb/302969/en-us http://support.microsoft.com/kb/303237/zh-tw 2. Macintosh向けの操作手順 Mac OS 10.4.6で提供されるディスクユーティリティを使用して、RAIDシステムを作成で きます。以下は操作方法の簡単な説明です。RAID設定に関するより詳細な情報は、Apple コンピュータの関連ウェブサイトを参照してください。 A. カーソルをデスクトップのツールバーに移動し、ディスクユーティリティ(Disk Utility) を選択します。First Aid、消去(Erase)、パーティション(Partition)、RAIDおよび復元 (Reinstall)などの複数の機能タブを持つディスクツールのウィンドウが表示されます。 OSを使用してRAIDタイプを設定する方法...
  • Page 76 B. RAIDタブを選択します。ディスクデバイスの準備が出来ている場合、ディスク情報が 左側のウィンドウに表示されます。ボリュームフォーマットと作成したいRAIDのタイ プを選択してください。外部ハードドライブディスクの容量により作成するRAIDタイ プを決めてください。 OSを使用してRAIDタイプを設定する方法...
  • Page 77 C. RAIDの定義に従って、ディスクまたはボリュームをリストボックスにドラッグし、ハ ードディスクドライブを作成します。 D. 「作成(Create)」を選択して、下図に示すように、ウィンドウの情報に従ってRAIDシス テムを作成します。 OSを使用してRAIDタイプを設定する方法...
  • Page 78 E. フォーマットが終了すると、ST7610-4S-S2を装備した高効率のRAIDシステムが手に 入ります。図に示すように、RAIDシステムを通してデータにアクセスできます。 OSを使用してRAIDタイプを設定する方法...

  • Page 79: 製品の説明

    4. アルミ製のコンパクトなケースと放熱用の2基の内部静音ファンにより、ハードディスク ドライブを理想的な環境で運用可能です。 5. 最大4台のハードディスクドライブを装着可能です。外部データシステムにより2TBを超 えるデータストレージ容量を実現します。 6. 4台のeSATAハードディスクドライブをeSATAホストに接続します。4台の個別ハードディ スクドライブが異なるタスクを同時処理することにより、動作性能が向上します。 7. 機器の過熱やファンの故障時に、故障LEDが点灯します。 8. Power Mac G5や他の64ビットコンピュータでは、4ポートSATA II PCI-XまたはPCI-Eを追 加するだけで、64ビットの効率を最大化し、高速の読み書きアクセスを提供します。 関連製品： ST7610シリーズの関連製品向けに、ST7610-4S-WBCを含む、複数のインタフェースを提供 します。 1. ST7610-4S-WBCはRAID 0モードとJBODモードを提供し、Firewire 800インタフェースと の組み合わせにより、より高い効率を発揮し、ユーザーに対してより早く安全で信頼 性の高いシステムを提供します。 2. 関連製品のより詳細な情報については、http://www.stardom.com.tw を訪問してくだ さい。 1. SOHORAIDシリーズの大部分はRAID製品群です。ユーザーは他の周辺装置を増設なしに、異なるRAIDレベルを設定で きます。STARDOMウェブサイトにてSR3610、SR6500、SR6600などのSOHORAIDシリーズをご参考下さい。 2. SOHOTANKシリーズの大部分は外部ケースの製品群です。ユーザーはSOHOTANKシリーズの製品を外部ケースまたはオプ ションRAID CARDと共にRAIDシステムとして利用することができます。STARDOMウェブサイトにてST3620、ST5610、 ST6600などのSOHORAIDシリーズをご参考下さい。 製品の説明...

  • Page 80: よくある質問

    よくある質問 Q: 異なるOSでSOHOTANK ST7610を運用する場合、ドライバを追加する必要があるでしょ うか？ A: いいえ。異なるOSでSOHOTANKを運用する場合でも、追加のドライバは一切必要ありま せん。STARDOMシステムは、SATAインタフェースと互換性を持つWindows XP、Linuxお よびMacintoshなど、各種のOSをサポートします。 Q: SOHOTANK ST7610は他のハードディスクドライバと互換性があるでしょうか？ A: 本製品は、ハードディスクドライバとの互換性に問題はありません。STARDOMは高性能 で、コスト効率の高いSATA IIのインターフェースを提供します。他のハードディスクド ライバとの間に、互換性についての問題がある場合、遠慮なく私どもへご連絡下さい。 Q: コンピューターを起動しても、システムBIOSがハードディスクドライブを検出できない 場合、どうすればよいでしょうか？ A: 1. 通常は、接続の間違えが原因で、SOHOTANK ST7610がハードディスクドライブを検 出できなくなります。問題を解決するために、次の手順を試すことが出来ます： (1) システムの電源を落とします。 (2) PCの電源を切ります。 (3) ケーブルが正しく接続されていることを確認します。 (4) SOHOTANK ST7610を再起動します。 (5) ステップ(1)からステップ(4)を3回繰り返します。 各試行の間は少なくとも5分の間隔を置いてください。システムBIOSが依然としてハ ードディスクドライブの検出に失敗する場合、取り付けおよび接続の手順がマニュア ルに記されている規則に従っていることを確認してください。...
  • Page 81 Q: SOHOTANK ST7610-4S-S2はRAIDとして機能しますか? A: SOHOTANK ST7610は、純粋な外部ストレージ機器です。RAID 0機能を搭載する特定の モデル(例、ST7610-4S-WBC)を除き、ST7610-4S-S2は外部eSATA RAIDカードと組み合わ せて、高い効率と信頼性を誇るRAIDシステムを構築できます。製品に関する質問につい ては、http://www.stardom.com.tw を参照してください。 Q: 故障LED指示灯が点灯した場合、どうすればよいでしょうか。 A: 故障LED指示灯が点灯した場合、まず、ファンは故障しているか、或いはシステムは異常 高温になっているかを確認して下さい。 1. ファンが故障していた場合、ファンにほこりが詰まってないか確認してください。何 らかの状況が存在する場合、システムをシャットダウンして、ファンをクリーニング するか、またはファンに引っかかったワイヤを取り除いてください。問題が依然とし て存在したり、または問題を自分で解決できない場合、修理のために送り返してくだ さい。 2. 内部温度が60度を超えた場合、システムをシャットダウンして下さい。温度が下がっ てから、再起動して下さい。問題が依然として発生する場合、修理を依頼してくださ い。 よくある質問...
  • Page 82 Memo Memo...
  • Page 83 ST7610-4S-S2 使 用 手 冊 Version:1.0...
  • Page 84 目錄 檢查包裝內的物品與配件................2 硬體介紹......................2 安裝前應注意事項..................3 硬體安裝步驟....................4 硬碟格式化步驟..................... 7 如何利用作業系統規劃磁碟陣列模式 ............12 產品敘述......................15 常見問題......................16 目錄...

  • Page 85: 檢查包裝內的物品與配件

    檢查包裝內的物品與配件 ST7610 系統零配件一覽表: 項目 數量 ST7610本體 硬碟托盤 eSATA 線材 快速安裝手冊 ST7610 電源線 零件包 (內含 24 x 6#-32 螺絲，塑膠鑰匙 x 2) 硬碟托盤 零件包 eSATA 線材 電源線 安裝前請先檢查是否已有以上全部產品。零件包內的螺絲與塑膠鑰匙。 硬體介紹 FAIL Power 硬碟托盤把手 鑰匙孔 eSATA eSATA eSATA 電源插座 電源開關 風扇 eSATA 燈號狀態顯示意義: HDD Access LED硬碟如有資料存取時會有藍燈閃爍。 Power LED當電源開啟時燈號為藍燈。...

  • Page 86: 安裝前應注意事項

    安裝前應注意事項 1.安裝前請先確認設備是否齊全(參考檢查包裝內的物品與配件)，如有任何破損或缺少配件， 請向原購買廠商更換。 2.請使用所附之電源連接線連接電源供應器，勿私自變更或拆解設備，所連接之電源應符合所 提供之電壓(100-240V，60Hz)，任何非正常之拆解或變更設計可能造成電子零件損壞，並 使你失去保固權利，假使因而導致您的儲存設備故障或資料損壞、資料遺失或作業系統無法 開機之損壞，STARDOM將不負任何損壞賠償的責任。 3.安裝前請先仔細閱讀簡易安裝手冊，並於安裝系統前先行備份你的資料硬碟或先用新購買的 硬碟安裝，以免儲存資料因意外操作造成資料損壞、資料遺失或作業系統無法開機損壞， STARDOM不負任何資料損壞賠償的責任。 4.硬體需求 請購買至少可以支援4 ports之eSATA II外接介面卡或磁碟陣列卡，用以提高相容性與傳輸效 率。 5. OS軟體需求 本產品適用於可以提供SATA界面之各種作業系統 安裝前應注意事項...

  • Page 87: 硬體安裝步驟

    硬體安裝步驟 1.確認相關配件齊全後，即可進行外部包裝卸除。 2.硬碟安裝 A.使用所附之塑膠鑰匙，插進Tray之匙孔，並小心抽出Tray。 B.將Tray的磁架小心用螺絲起子拆下(注意不要使螺帽損壞而無法安裝)。 C.將硬碟裝上並將螺絲鎖緊固定。 硬體安裝步驟...
  • Page 88 Ｄ.將Tray小心推入插槽中，並將tray固定把手推入固定位置。 3.連接配線安裝 A.外接盒模式 a.將4條 eSATA to eSATA cable 的一端連接到SATA II卡(註)，再將外接的eSATA cable to eSATA 連接到ST7610的eSATA PORT，並確認bracket的螺絲已鎖緊與eSATA接頭線 頭已固定牢固即可。 eSATA eSATA SATA 卡 ST7610 eSATA Ports eSATA cable PCI 插槽 電腦機箱 b.確認裝置安裝正確後，先將ST7610 的電源開啟，待ST7610運作正常後，再開啟PC。 硬體安裝步驟...
  • Page 89 到RAID CARD上SATA介面，再將外接的eSATA cable to eSATA連接到ST7610的 eSATA PORT，並確認bracket的螺絲已鎖緊與eSATA接頭線頭已固定牢固即可。 eSATA eSATA RAID 卡 ST7610 eSATA Ports eSATA cable PCI 插槽 電腦機箱 b.確認裝置安裝正確後，先將ST7610的電源開啟，待ST7610運作正常後，再開啟PC， 此時客戶可依自行購買的RAID卡規劃磁碟陣列模式(請參考所購買的RAID CARD手冊)。 1. 我們強烈建議買具有SATA II (3.0 GHz)之外接卡以提高相容性與傳輸效率。並請注意需該外接卡正常運作之後， ST7610才可與該外接卡互相搭配成為高效能的外接盒儲存系統。 2. STARDOM網頁中有提供PCI-X SATA II外接卡，可提供客戶主機板沒有SATA II介面或需要高速傳輸資料的一種選擇。 3. 購買外接式磁碟陣列卡，請依照所購買之磁碟陣列卡廠商所提供之手冊安裝磁碟陣系統，並請注意需該磁碟陣列卡正 常運作之後，ST7610才可與該磁碟陣列卡互相搭配成為高效能的磁碟陣列系統。 4. 可搭配市面上的磁碟陣列廠商Areca、3ware、High Point、Promise所提供之磁碟陣列卡，成為高效能的磁碟陣列系統。 硬體安裝步驟...

  • Page 90: 硬碟格式化步驟

    硬碟格式化步驟 1. 於四個獨立硬碟模式下，即可由作業系統的裝置管理員中偵測到已安裝的設備。 A.Window作業系統 2. 客戶可由作業系統中所提供之磁碟檔案管理工具格式化該磁碟設備，即可正常使用ST7610。 A.Window作業系統平台下操作說明 硬碟格式化步驟...
  • Page 91 硬碟格式化步驟...
  • Page 92 B. Macintosh(麥金塔) 作業系統平台下操作說明 若ST7610硬體安裝設置作業就續完成，您可重新開啟電源並將此裝置至連接至Macintosh (麥金塔)。 格式化(如同Window格式化功能) a.將游標至桌面的工具列，並選擇磁碟工具程式，會出現磁碟工具視窗含有數個分頁檔功 能選項（如︰修理工具／清除／Partition／RAID／重新安裝）。 b.選擇Erase分頁選項，若磁區裝置一切就續，會於左邊視窗出現磁區訊息。 c.若要清除磁碟和各式卷宗，請選擇該磁碟機代號圖樣，指定一個格式和名稱，然後按 ”清除”一下，則視窗會出現如下述訊息為 ”清除磁碟將會銷毀此卷宗裏的有資料，您確定 要清除磁碟 “XXX”嗎?清除或取消”?若要“清除”則選擇 “清除 ”按鍵，點選其一下即可， 待格式化後即可正常使用ST7610。如附圖說明。 硬碟格式化步驟...
  • Page 93 硬碟格式化步驟...
  • Page 94 C.分割 選擇想要分割的磁碟，並選擇分頁檔功能選項Partition架構，按一下架構裡所顯示名稱卷 宗，並指定卷宗的名稱格式和大小，則視窗會出現訊息為”分割磁碟將會銷毀此卷宗裏的 有資料，您確定要分割磁碟 “XXXXXXX”嗎？清除或取消”，然後按 “分割”按鍵，點選其一 下。待分割完成後後即可正常使用ST7610。 硬碟格式化步驟...

  • Page 95: 如何利用作業系統規劃磁碟陣列模式

    如何利用作業系統規劃磁碟陣列模式 1. Windows作業系統平台下操作說明 SOHOTANK ST7610系列為單純外接式儲存設備，你必須參考微軟相關網站資訊，與 ST7610共同規劃成為高效能的磁碟陣列系統。 微軟相關網站資訊 http://support.microsoft.com/kb/303184/zh-tw http://support.microsoft.com/kb/302969/en-us http://support.microsoft.com/kb/302969/zh-tw http://support.microsoft.com/kb/302969/en-us http://support.microsoft.com/kb/303237/zh-tw 2. Macintosh(麥金塔)作業系統平台下操作說明 你可利用Mac OS 10.4.6所提供之磁碟工具程式製作磁碟陣列系統，以下提供簡易操作方法 ，詳細磁碟陣列規劃可參考APPLE電腦之相關網站資訊。 A. 將游標至桌面的工具列，並選擇磁碟工具程式，會出現磁碟工具視窗含有數個分頁檔功 能選項（如︰修理工具／清除／Partition／RAID／重新安裝）。 如何利用作業系統規劃磁碟陣列模式...
  • Page 96 B. 選擇RAID 分頁選項後，若磁區裝置一切就續，會於左邊視窗出現磁區訊息，於右邊視窗 請選擇你要磁碟陣列格式(Volume Format)以及你要製作之磁碟陣列模式(RAID Type)。 請依據外接硬碟的數量決定可製作之磁碟陣列模式。 如何利用作業系統規劃磁碟陣列模式...
  • Page 97 C. 依照磁碟陣列之規範選擇你要製作之硬碟，並將之移置工作視窗內。 D. 點選Create選項即可依照視窗訊息製作磁碟陣列系統，如附圖說明。 如何利用作業系統規劃磁碟陣列模式...
  • Page 98 E. 當格式化完成後將得到一個搭配ST7610-4S-S2之高效能磁碟陣列系統。你即可運用此磁 碟陣列系統進行資料儲存，如附圖說明。 如何利用作業系統規劃磁碟陣列模式...

  • Page 99: 產品敘述

    2. 標準規格SATA介面，無須其他驅動程式。 3. 內建200瓦電源供應，無須額外的電源轉接器。 4. 精巧的鋁製外殼，內建2個無聲風扇散熱，讓硬碟能在理想狀況下正常運轉。 5. 可安裝高達4顆的硬碟。在外接儲存系統模式下，儲存總容量可高達2TB以上。 6. 連接4顆eSATA硬碟至eSATA主機，系統將能擁有4顆個別的硬碟，這四顆硬碟能同時處理 不同的磁碟槽，並提昇操作性能。 7. 在機器過熱情形下，或是風扇發生故障時，Fail LED指示燈將會顯示為紅色。 8. 如果是Power Mac G5或其他的64bit電腦，只需加裝一片4 PORT SATA II PCI-X or PCI-E卡 即可輕鬆享受高傳輸的讀取速度，達到64bit的最大效能。 相關產品： 我們提供ST7610系列其他相關產品的多種介面，包括ST7610-4S-WBC。 1.ST7610-4S-WBC提供RAID 0模式與JBOD模式，搭配Firewire 800介面能達到更高效能， 提供使用者更快，更安全可靠的系統。 2.有關產品詳細內容，請上http：//www.stardom.com.tw 1. SOHORAID系列多為磁碟陣列系列，客戶可直接規劃各種不同的磁碟陣列，不需外加其他週邊設備。你可參考 STARDOM網頁中有關 SR3610、SR6500、SR6600等系列產品。 2. SOHOTANK系列多為外接盒系列，可直接當成外接盒使用或另外購買磁碟陣列卡，相互搭配成為磁碟陣列系統。你可 參考STARDOM網頁中有關 ST3620、ST5610、ST6600等系列產品。 產品敘述...

  • Page 100: 常見問題

    5分鐘。如果系統仍然偵測不到硬碟，且確認安裝與連接方法均符合操作手冊相關規範。 2.加裝SATA II (3.0 GHz) PCI interface以提高相容性。 3.以上如仍無法偵測到硬碟請來電或透過RMA系統與我們的技術單位連絡。 Q: 開機時系統BIOS已偵測到硬碟，為何在作業系統中無法使用該儲存設備？ A: 1.請參考快速安裝指南中 硬體安裝步驟與硬碟格式化步驟，確認該系統之儲存設備是 否正常安裝完成。 2.新的硬碟必須進行磁碟分割與格式化後才能在系統中顯示。 Q: SOHOTANK ST7610-4S-S2是否具備有磁碟陣列的功能？ A: SOHOTANK ST7610系列為單純外接式儲存設備，除特定型號(ST7610-4S-WBC)具備 RAID 0功能之外，ST7610-4S-S2可以搭配外接式eSATA II RAID卡，規劃成為RAID系統， 同樣可以具備高效能與高可靠度之磁碟陣列系統。如有任何產品問題請參考網址 http://www.stardom.com.tw。 Q: Fail LED燈號亮起應當如何處理？ A: Fail LED燈號亮起應判斷是否風扇故障不轉動或內部溫度過高。 1. 如風扇已停止不運轉，請關機後再開機試一試，或是風扇葉片有灰塵，請清除後再開 機試一試(如您無法自行清除或排除障礙建議送修處理)，如仍有此問題請送修處理。 2. 內部溫度過高請注意是否裝機環境超過攝氏60度，請先關機待機器冷卻後再開機試 一試，如仍有此問題請送修處理。 常見問題...
