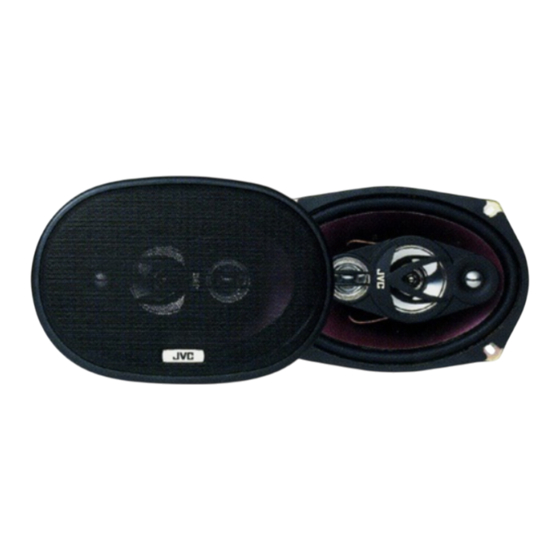

JVC CS-V6942 Instructions

Specifications
Type : 15 cm x 23 cm (6" x 9") 4-Way Coaxial Speaker,
Rear mounting
Power Handling Capacity : 330 watts (MAX. MUSIC POWER)
Impedance : 4 ohms
Magnet Mass : 570 g (20 oz)
Mass : 2.1 kg (4.7 lbs)
(Design and specifications are subject to change without notice.)
If a kit is necessary for your car, consult your Falls für lhren Wagen ein Einbausatz erfor-
telephone directory for the nearest car audio derlich ist, wenden Sie sich bitte an lhren
speciality shop ("IN-CAR ENTERTAINMENT" nächsten Auto-Stereo-Fachhändler.
dealer).
Als extra gereedschap nodig is voor inbouwen Si fuera necesario un juego de instalación
in uw auto, raadpleeg dan de telefoongids voor para su automóvil, consulte la guía telefónica
de dichtstbijzijnde in auto audio gespeciali- para ubicar la tienda especialista en audio para
seerde winkel. automóviles más cercana.
EN, GE, FR, NL, SP, SW
2003 VICTOR COMPANY OF JAPAN,LIMITED
Thank you for purchasing the JVC Car Stereo Vielen Dank für den Kauf der JVC Stereo-Auto-
Speakers. These speakers can be mounted in Iautsprecher. Diese Lautsprecher sind für die
the rear tray, rear pillar or rear seat side panel Installation in der Heckfenster-Ablage, den hinter-
of your vehicle. For the secure installation and en Dachstreben bzw. der hinteren lnnenraumver-
perfect operation of your speakers, please read kleidung lhres Wagens vorgesehen. Um korrekten
the following carefully. Einbau und einwandfreie Funktion der Laut-
sprecher zu gewährleisten, ist es empfehlenswert,
die folgenden Anleitungen sorgfältig durchzulesen.
For Proper Installation and Use Hinweise für die korrekte
Inbetriebnahme und Gebrauch
1. Be sure to install the speakers according to the
directions so as to prevent them from slipping
1. Die Lautsprecher vorschriftsgemäß anbringen,
accidentally out of position due to the tossing
damit diese nicht durch, Vibrationen und sonsti-
and bumping of the vehicle.
ge Erschütterungen aus ihren Halterungen gel-
2. Set the wiring firmly on the floor of the vehicle,
öst werden.
taking the utmost care not to break wires while
2. Die Kabel rutschfest am Wagenboden verlegen
installing.
und unbedingt darauf achten, hierbei kein Kabel
3. Before connecting the speakers to the ampli-
zu knicken oder zu beschädigen.
fier, confirm that the power has been turned off.
3. Wenn die Lautsprecher am Verstärker ange-
The click noise generated by the connection if
schlossen werden, muß dieser ausgeschaltet
the power is on may damage the speakers.
sein! lst der Verstärker eingeschaltet, kann der
4. The amplifier and speakers should be connected
beim Anschluß auftretende Ton die Laut-
between corresponding terminals, i.e. "left" to
sprecher beschädigen.
"left", and "right" to "right", as well as "+" to "+",
4. Bei Anbringung der Kabel sollte die Kennzeich-
and "–" to "–". Connection with reversed polarity
nung der Kabelschuhe und -stecker von Ver-
will degrade the quality of stereo reproduction.
stärker und Lautsprechern übereinstimmen, d.h.
5. Do not subject the speakers to excessive input. The
"Links" an "Links" und "Rechts" an "Rechts"
power handling capacity of the CS-V6942 is 330
bzw. "+" an "+" und "–" an "–" gelegt werden.
watts (MAX. MUSIC POWER). Any excessive input
Ein umgekehrter (über Kreuz) Anschluß ver-
may damage the speakers.
mindert die Qualität der Stereowiedergabe.
6. The CS-V6942 has an impedance of 4 ohms.
5. Die Lautsprecher nicht an einen Verstärker mit zu
Make sure that the output impedance of the
hoher Ausgangsleistung anschließen! Die CS-
amplifier's speaker terminal is rated at 4 ohms.
V6942 ist für 330 Watt (MAX. MUSIKLEISTUNG)
7. When cleaning the speakers, use a soft cloth and
ausgelegt. Jede diese Werte überschreitende Ver-
wipe the surface gently. Do not apply thinner or
stärker-leistung beschädigt die Lautsprecher.
solvent.
6. Die CS-V6942 besizen eine lmpedanz von 4 Ohm.
Dementsprechend muß die Ausgangsimpedanz
des Vestärkers gleichfalls 4 Ohm betragen.
7. Zum Reinigen der Lautsprecher ein weiches
Tuch verwenden und dabei vorsichtig über die
Oberfläche wischen. Kein Reinigungsmittel
(Verdünner oder Lösemittel) verwenden!
How to Complete the wiring Kabelanschluß
Consult the diagram below. Be sure to connect Das unten gezeigte Diagramm beachten! Anschlüsse
corresponding terminals, i.e. "left" to "left", "–" to gleicher Art miteinander verbinden: "Links" an "Links",
"–", etc. (Fig. 7) "–" an "–" etc.! (Abb. 7)
CAUTION
ACHTUNG
Connect the provided speaker cord to the speaker Den unteren Teil der Lautsprecher-Anschlußklem-
terminal while holding the lower portion of the me festhalten und das mitgelieferte Lautsprecher-
speaker terminal. (Fig. 8) kabel an die Klemme anschließen. (Abb. 8)
Right
Rechts
Droite
Rechts
Derecho
Höger
Amplifier
Verstärker
Amplificateur
Versterker
Amplificador
Förstärkare
Left
Links
Gauche
Links
Izquierdo
Vänster
Accessories
Grille ----------------------------------------------------------------------------------------- x 2
M et al N et --------------------------------------------------------------------------------- x 2
N et Fixer (6 c m ) ---------------------------------------------------------------------- x 2
S c rew (M 4 x 7 5 m m ) --------------------------------------------------------------- x 8
S c rew ( 4 x 2 5 m m ) --------------------------------------------------------------- x 8
N ut (M 4 ) ------------------------------------------------------------------------------------ x 8
S peed N ut --------------------------------------------------------------------------------- x 8
S peaker Cord (5 m ) ------------------------------------------------------------------ x 2
