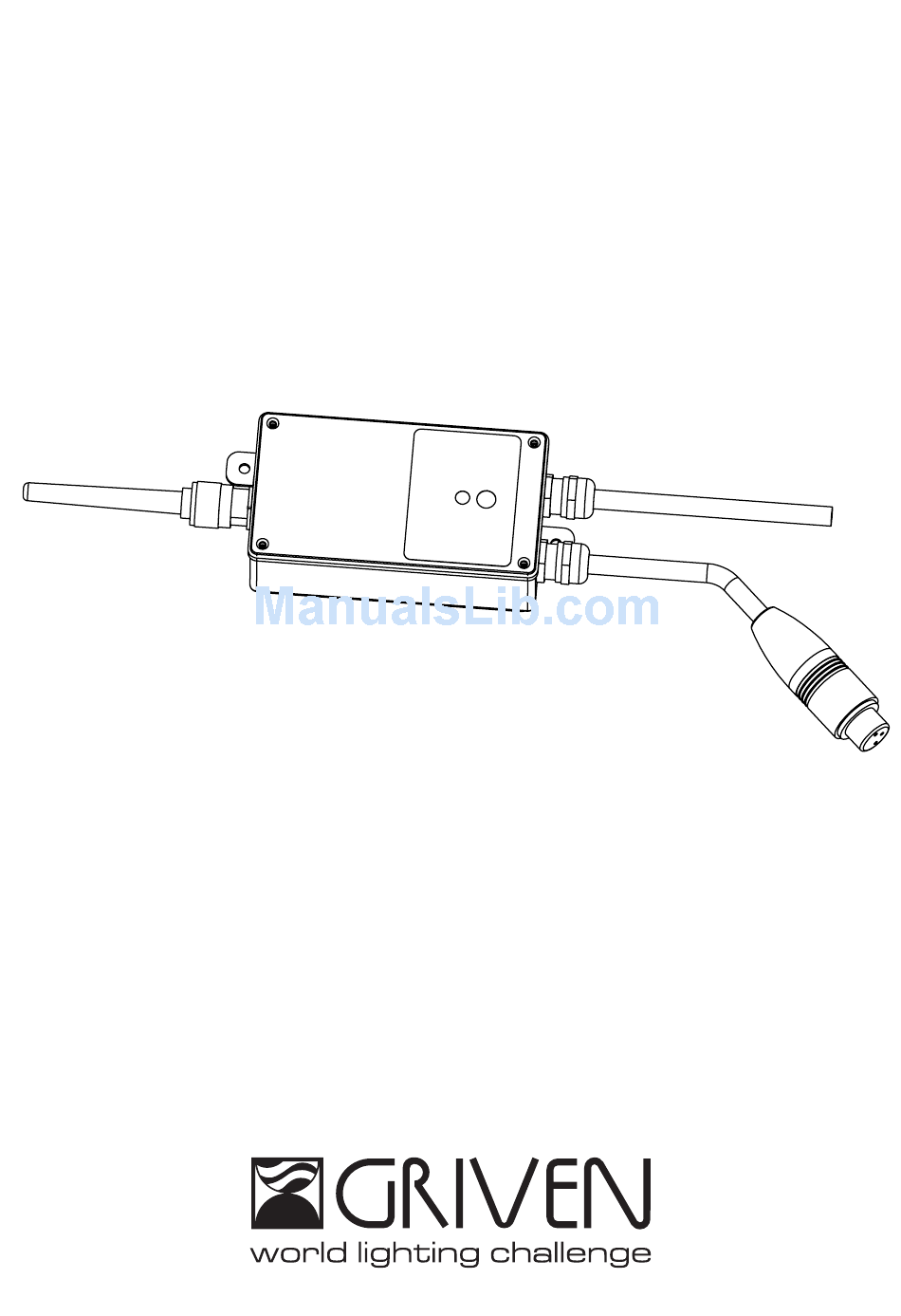

- Page 1 Wireless DMX Receiver AL3360 Manuale di istruzioni Instructions manual...
-
Page 2: Table Of Contents
INDICE 1.0 Introduzione...........................4 1.1 Informazioni di sicurezza............................4 1.1.1 Protezione da scariche elettriche ........................4 1.1.2 Installazione ..............................4 1.1.3 Protezione dagli incendi ..........................4 1.1.4 Protezione da solidi e liquidi...........................4 1.2 Condizioni di garanzia ............................4 1.3 Normative .................................4 2.0 Dimensioni .............................5 3.0 Avviamento rapido........................5 4.0 Imballo e trasporto ........................6 4.1 Imballo..................................6 4.2 Trasporto ...................................6... - Page 3 INDEX 1.0 Introduction ..........................12 1.1 Safety information..............................12 1.1.1 Protecting against electric shock ........................12 1.1.2 Installation ..............................12 1.1.3 Protection against burns and fire .........................12 1.1.4 Weather protection............................12 1.2 Warranty conditions...............................12 1.3 Compliance ................................12 2.0 Size ...............................13 3.0 Quick turn on..........................13 4.0 Packaging and transport ......................14 4.1 Packaging ................................14 4.2 Transport .................................14 5.0 Installation ...........................15...
-
Page 4: Introduzione
• GRIVEN Srl garantisce la buona qualità e realizzazione dei propri prodotti e si impegna a riparare o sostituire a propria discrezione, nel più breve tempo possibile, qualsiasi parte che – durante il periodo di garanzia – mostri difetti di costruzione, assemblaggio o materiale. -
Page 5: Dimensioni
2.0 Dimensioni 122mm 67mm 4,80in 2,64in 239mm 9,41in 3.0 Avviamento rapido In questo capitolo troverete elencate brevemente le operazioni necessarie per utilizzare immediatamente il di- spositivo. Queste istruzioni sono indispensabili per la connessione e l’alimentazione dell’apparecchio, ma non de- scrivono in modo completo le sue funzionalità. Vi invitiamo quindi a leggere anche gli altri capitoli di questo manuale, in modo da apprendere tutte le informazioni relative al dispositivo. -
Page 6: Imballo E Trasporto
1 kit di connessione Attenzione! • La responsabilità di Griven S.r.l. cessa all’atto della consegna del materiale al vettore: reclami per eventuali danni dovuti al trasporto dovranno essere indirizzati direttamente al corriere. • Si accettano reclami entro e non oltre i 7 giorni dal ricevimento merce. -
Page 7: Installazione
5.0 Installazione 5.1 Fissaggio Il dispositivo può essere utilizzata sia appoggiato a terra che fissato ad una struttura e può funzionare in qualsiasi posizione. Utilizzare i due fori Ø4.5 (0.18”) sulla scatola per fissare l’appa- recchiatura. 24mm 0,94in Attenzione! Verificate che la struttura possa sostenere almeno 10 volte il peso dell’apparecchiatura. 5.2 Collegamento della tensione di alimentazione Il dispositivo può... - Page 8 Collegate il cavo di alimentazione posteriore secondo lo schema riportato nella figura seguente. Tensione di alimentazione Marrone Fase Giallo Verde Terra Neutro Wireless DMX Receiver è fornito di giunti e guaina termoretraibile che permettono di ottenere connessioni con grado IP67. Per effettuare la connessione seguite le istruzioni riportate qui di seguito.
-
Page 9: Collegamento Del Segnale Dmx
D. Scaldate la guaina utilizzando un riscaldatore per termore- traibili “7” fino al completo restringimento. La connessione così ottenuta ha in grado di protezione IP67. 5.3 Collegamento del segnale DMX Il dispositivo è dotato di connettore XLR3 IP67 output DMX. Il segnale DMX deve essere collegato utilizzando un cavo schermato progettato per congegni RS-485, con sezione Terminale... -
Page 10: Utilizzo Del Dispositivo
6.0 Utilizzo del dispositivo 6.1 Interfaccia utente L’interfaccia utente consiste in un pulsante e un indicatore LED per verificare lo stato operativo del dispositivo. 6.1.2 Funzionalità Le funzionalità del pulsante sono descritte nella tabella di seguito. Funzione del Wireless DMX receiver Pressione Inattivo / Normale funzionamento Disconnetti dispositivo dal trasmettitore... -
Page 11: Parti Di Ricambio
8.0 Parti di ricambio Tutti i componenti dell’apparecchiatura sono disponibili come parti di ricambio presso i rivenditori Griven. Le viste esplose, lo schema elettrico, il diagramma elettronico e la brochure promozionale sono disponibili su richiesta. Per facilitare il lavoro del centro di assistenza ricordate di specificare il numero di serie ed il modello di transfor- mer box di cui avete richiesto i ricambi. -
Page 12: Introduction
• The guarantee excludes all consumables. • The customer will take care of the return of the faulty parts to GRIVEN srl of Italy, at his own charge and risk. • The parts which have been repaired or replaced are sent by GRIVEN srl of Italy ex-factory. -
Page 13: Quick Turn On
2.0 Size 122mm 67mm 4,80in 2,64in 239mm 9,41in 3.0 Quick turn on In this chapter brief essential instructions for an immediate use of the unit are listed. These instructions are neces- sary to connect and power up the unit, but they will not describe in complete details the functions of the unit it- self. -
Page 14: Packaging And Transport
• Griven S.r.l. will accept claims for broken or missing goods only within seven days of receipt of the goods. • Returns of equipment will not be accepted without prior authorization granted by Griven S.r.l. and if not duly ac- companied by relevant shipping documents. -
Page 15: Fixing
5.0 Installation 5.1 Fixing The unit can be used both rested on floor and fixed onto a structure. The unit can operate in any position. Use the four Ø4.5 holes (0.18”) on the box in order to fix the device 24mm 0,94in Warning! - Page 16 Size and connection scheme of the main cable are shown in the following picture. Main supply Brown Live Yellow Green Ground Blue Neutral Wireless DMX Receiver is fitted with butt connectors and heat shrink tube which allow to perform IP67 connections. To make the connection follow these instructions.
-
Page 17: Connection To Dmx Signal
D. Warm up the tube by using a heater for heat shrink tubes “7” till the complete shrinkage. The connection so obtained features an IP67 protection rate. 5.3 Connection to DMX signal The unit is fitted with a socket XLR3 IP67 for DMX output. The DMX signal is to be connected by using a shielded cable designed for devices RS-485. -
Page 18: User Interface
6.0 Use of the unit 6.1 User Interface The user interface consists of a selector for user input and an LED Indicator for operational status indication. 6.1.1 Function switch The functionality provided by the “Function Switch” input and its timing parameters are described in the following table. -
Page 19: Disposal
8.0 Spare parts All the components of the unit are available as spare parts at Griven's dealers. The exploded views, the wiring di- agram, the electronic layout and the advertising brochure are available on request. To make aftersale assistance easier, remember to specify the serial number and the model of the fixture which the spare parts are requested for. - Page 20 Via Bulgaria, 16 - 46042 CASTEL GOFFREDO (MN) - Italy Telefono 0376/779483 - Fax 0376/779682 - 0376/779552 http://www.griven.com/ e-mail griven@griven.com User’s manual release 1.00...
