Renegade REN 550 S Mk3 User Manual

2-channel amplifier
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 8

Quick Links

2-CHANNEL AMPLIFIER
BEDIENUNGSANLEITUNG
USER'S MANUAL
MODE D'EMPLOI
MANUALE D'USO
MANUAL DE USO

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the REN 550 S Mk3 and is the answer not in the manual?

Questions and answers

Related Manuals for Renegade REN 550 S Mk3

Summary of Contents for Renegade REN 550 S Mk3

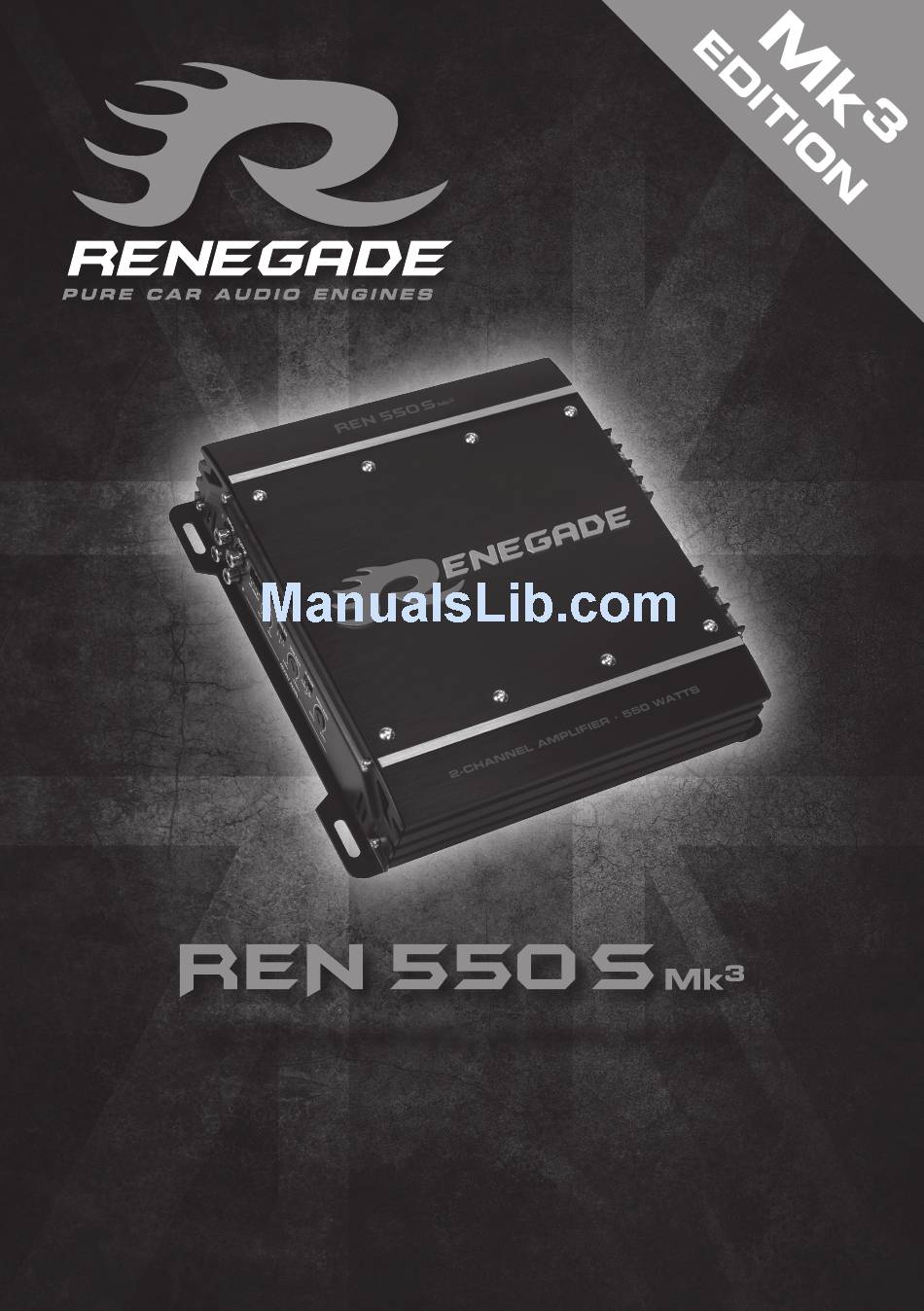

  • Page 1 2-CHANNEL AMPLIFIER BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO...
  • Page 2 INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES...

  • Page 3: Technische Daten

    Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal- lation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN REN550S Mk3 Ausgangsleistung RMS 2 x 75 W @ 4 Ohm 2 x 135 W @ 2 Ohm Ausgangsleistung Max.
  • Page 4 HINWEISE VOR DER INSTALLATION - Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. Der Verstärker darf nicht in zu kleine oder unbelüftete Räume (z.
  • Page 5 AUDIOSIGNALKABEL Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch- Eingang des Verstärkers ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um ein Übersprechen von Störungen auf das Audiosignal zu verringern.
  • Page 6 REGELBARER TIEFPASSFILTER Sollte der Verstärker zum Betreiben eines Subwoofers benutzt werden, stellen Sie den Schalter XOVER (Abb.1,7) auf LP. Stellen Sie dann am Regler LOW PASS (Abb.1,6) die gewünschte Trennfrequenz ein. Somit werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leistungsfähiger.

  • Page 7: Fehlerbehebung

    1-KANAL-BETRIEB MONO (ABB. 4) Sollte der Verstärker von einem Autoradio mit 2 Ausgangskanälen angesteuert werden und damit ein Subwoo- fer betrieben werden, sind die Anschlüsse folgendermaßen vorzunehmen: (1) Zum Steuergerät, Audiosignal-Ausgang links oder Subwooferausgang (2) Zum Steuergerät, Audiosignal-Ausgang rechts oder Subwooferausgang (3) Subwoofer WICHTIG! Beachten Sie stets die korrekte Polung aller Anschlüsse!

  • Page 8: Specifications

    Please read the user‘s manual carefully before the installation and the first operation of the amplifier. SPECIFICATIONS REN550S Mk3 Output Power RMS 2 x 75 W @ 4 Ohms 2 x 135 W @ 2 Ohms Output Power Max. 2 x 150 W @ 4 Ohms 2 x 275 W @ 2 Ohms Loudspeaker impedance (stereo) 2 –...

  • Page 9: Loudspeaker Connections

    IMPORTANT NOTES PRIOR TO INSTALLATION - This device is only suited for a 12 volt system with negative ground. - The radiated heat while operation requires sufficient air circulation at the place of installation. It is very important that the heatsink fins do not have contact with any metal parts or any surfaces which could impair air circulation. The amplifier may not be installed in small closed location or spaces without air circulation (e.g. spare wheel recess or below the vehicle carpeting). We recommend the installation in the vehicle’s trunk. Ensure sufficient protection against vibrations, dust and dirt. - Ensure that the input and output cables are sufficiently separated from the power supply cables. Otherwise interferences may occur.

  • Page 10: Operating Elements

    AUDIO SIGNAL CABLES When installing the audio cables between the RCA outputs of the headunit and the RCA inputs of the amplifier, the audio and power supply cables should, if possible, not be routed along the same side of the vehicle. We recommend a separated installation, e.g. routing the power cable through the cable channel on the left side and the audio cables through the cable channel of the vehicle on the right side or vice versa.

  • Page 11: Protection Circuit

    VARIABLE LOWPASS FILTER If the amplifier is used to drive a subwoofer, set the switch (Fig. 1,7) to „LP“. Set the desired cross-over frequen- cy by using the controller (Fig. 1,6). Thus to that only the frequencies below the chosen cross-over frequency will be amplified and the subwoofer plays more precised and efficient. SWITCHABLE BASS EQ By using the BASS EQ switch (Fig.1,5) you are able to increase the bass level by 6 or 12 dB at 45 Hz. Attention: Use the BASS EQ wisely! PROTECTION CIRCUIT The POWER-LED (Fig. 2,8) lits up, if the amplifier is in operation.

  • Page 12: Troubleshooting

    1-CHANNEL OPERATION MONO (FIG. 4) If you want to run the amplifier with the 2 line output channels from the headunit to drive a subwoofer, connect the following setup: (1) To the headunit, line output rear left or subwoofer output (2) To the headunit, line output rear right or subwoofer output (3) Subwoofer IMPORTANT! Always observe the correct polarity of all connections! TROUBLESHOOTING If you are having problems after installation follow the Troubleshooting procedures below.
  • Page 13 Veuillez s’il vous plait lire attentivement toutes les instructions d’installation avant que vous installiez l’amplificateur et le fassiez fonctionner. CARACTERISTIQUES REN550S Mk3 Puissance de sortie RMS 2 x 75 W @ 4 Ohm 2 x 135 W @ 2 Ohm Puissance de sortie Max.
  • Page 14 RECOMMANDATIONS AVANT L’INSTALLATION - Cet appareil convient exclusivement au branchement à un système de 12 volt à masse négative. - La chaleur provenant de l’utilisation nécessite un espace de montage avec une circulation de l’air suffisante. Il est important que les canaux de refroidissement de l’appareil de refroidissement ne soient pas en contact avec une tôle ou une surface, qui pourraient causer une réduction de la circulation de l’air. L’amplificateur ne peut pas être installé dans un petit espace non aéré (par exemple la place utilisée pour la roue de secours ou sous le tapis de sol de la voiture).
  • Page 15 CABLES AUDIO Lors de l‘installation du câble audio entre la sortie RCA de votre autoradio et l‘entrée cinch de l‘amplificateur à l‘intérieur de votre voiture, aussi souvent que cela est possible, les câbles audio et alimentation ne doivent pas cheminer sur le même côté du véhicule. Nous recommandons une installation isolée, par exemple le cheminement du câble d‘alimentation dans le passage de câbles du côté gauche et celui du câble audio dans le passage de câbles du côté droit ou vice versa. Ceci réduit la diaphonie introduite dans les câbles audio. COMMENT CONNECTER DES AMPLIFICATEURS SUPPLÉMEN- TAIRES A UNE SORTIE D´AMPLIFICATEUR Le signal d´entrée sur la partie INPUT jacks (Fig.

  • Page 16: Circuit De Protection

    FILTRE PASSE-BAS RÉGABLE Si l´amplificateur est exclusivement utilisé en tant qu´amplificateur de subwoofer, positionnez le commutateur X-OVER (Fig. 1,7) sur LP. Ajustez la fréquence de recouvrement souhaitée sur le régulateur HIGH PASS (Fig. 1,6). De cette manière, le filtre est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtre permet une diminution précise des zones de fréquences médiums et aiguës. BASS EQ CONNECTABLE En vous aidant de la fonction BASS EQ (Fig. 1,5), vous pouvez obtenir une élévation du niveau de basses á partir 6 ou 12dB à...

  • Page 17: Dépannage

    FONCTIONNEMENT 1 CANAL MONO (FIG. 4) Si l’amplificateur est commandé par un autoradio à sortie stéréo et connecté à un subwoofer, alors, les bran- chements et réglages sont à faire comme décrit sur la figure 4. (1) Vers l’autoradio, sortie gauche ou sortie Subwoofer (2) Vers l’autoradio, sortie droite ou sortie Subwoofer (3) Subwoofer IMPORTANT! Respectez toujours la polarité de toutes les connexions! DÉPANNAGE Si vous éprouvez des difficultés après l’installation,appliquez les procédures de dépannage ci-dessous. Procédure 1: Vérifiez que les connexions de l’ampli sont bien mises. Vérifiez que le POWER LED est allumé. Si c‘est le cas, passez à l‘étape 3, sinon poursuivez. 1. Vérifiez le fusible en ligne du câble positif de batterie.Effectuez un remplacement au besoin.

  • Page 18: Dati Tecnici

    Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l’amplificatore e di metterlo in funzione. DATI TECNICI REN550S Mk3 Potenza di uscita RMS 2 x 75 W @ 4 Ohm 2 x 135 W @ 2 Ohm Potenza di uscita Max.
  • Page 19 INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO - Questo apparecchio é adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con massa negativa. - Il calore irradiato durante l’erogazione di potenza richiede un posizionamento con una sufficiente circolazione d’aria. É molto importante che le alette di raffreddamento del dissipatore non siano adiacenti ad una paratia che possa limitare la circolazione d´aria. L’amplificatore non deve essere montato in spazi piccoli o non ventilati (per es.

  • Page 20: Elementi Di Comando

    CAVI AUDIO Consigliamo di effettuare un‘installazione isolata, facendo passare il cavo di alimentazione attraverso il sotto- porta che si trova lungo il lato sinistro e il cavo audio attraverso il sotto-porta che si trova sul lato destro, o viceversa. Così facendo, si riducono le interferenze determinate dalla componente diafonica di disturbo dei canali audio. USCITA PER IL COLLEGAMENTO DI AMPLIFICATORI AGGIUNTIVI Il segnale di ingresso sui connettori INPUT (Fig.

  • Page 21: Circuiti Di Protezione

    FILTRO PASSA BASSO REGOLABILE Se l´amplificatore è impiegato per pilotare un subwoofer, posizionare lo switch X-OVER (Fig. 1,2) in posizione LP. Impostare la frequenza di crossover desiderata impiegando il controllo LOW PASS apposito (Fig. 1,3). In questo modo solo le frequenze inferiori a quella impostata saranna amplifcate ed il subwooffer suonerà in modo più preciso ed efficente. BASS EQ COMMUTABILE Impiegando lo switch del BASS EQ (Fig.1,7) si possono aumentare i livelli dei bassi di 6 o 12dB a 45Hz.

  • Page 22: Risoluzione Dei Problemi

    FUNZIONAMENTO A 1 CANALE MONO (FIG. 4) Se l’amplificatore è impiegato con un´autoradio con 2 canali d´uscita e un subwoofer, impiegare lo schema di collegamento e le regolazioni di figura 4: (1) Dall´autoradio, uscita sinistra (2) Dall’autoradio, uscita destra (3) Subwoofer IMPORTANTE! Rispettare sempre la corretta polarità di tutte le connessioni! RISOLUZIONE DEI PROBLEMI Se incontraste dei problemi dopo l’installazione,seguite le procedure per la localizzazione e la riparazione dei guasti elencate di sotto. Procedura 1: Controllate che l’amplificatore abbia i collegamenti adeguati.

  • Page 23: Datos Técnicos

    Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento. DATOS TÉCNICOS REN550S Mk3 Potencia de salida RMS 2 x 75 W @ 4 ohmios 2 x 135 W @ 2 ohmios Potencia de salida Max. 2 x 150 W @ 4 ohmios 2 x 275 W @ 2 ohmios Impedancia de altavoces (estéreo)

  • Page 24: Conexión De Altavoces

    INDICACIONES IMPORTANTES PREVIAS AL MONTAJE - Este equipo es adecuado sólo para la conexión a un sistema de 12 voltios con tierra negativa. - El calor irradiado hace que sea importante que instale el aparato en un lugar con suficiente circulación de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeración no estén situadas al lado de una chapa o superficie que pudiera limitar la circulación de aire. El amplificador no debe ser instalado en lugares pequeños o sin ventilación (p. ej. en el departamento para la rueda de repuesto o bajo la esterilla del vehículo). Recomendamos que lo instale en el maletero. - Instale el amplificador de forma que quede protegido de sacudidas, así como del polvo y la suciedad. - Asegúrese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrían producirse irradiaciones de ruido. - El fusible y los elementos de mando deberán ser accesibles tras haber realizado el montaje. - La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por ello, le recomendamos que el aparato sea montado por un experto, sobre todo cuando se trate de una instalación con diversos altavoces o con un completo sistema multicanal.

  • Page 25: Elementos De Mando

    CABLE AUDIO En la instalación del audiocable entre la salida RCA de la radio del coche y la entrada RCA del ampli-ficador en el coche debe prestarse atención a que el audiocable y el cable de alimentación eléctrica no sean tendidos en el mismo lado del vehículo. Conviene practicar una instalación separada, es decir la instalación del cable de alimentación en el conducto izquierdo del cable y del audiocable en el con-ducto derecho o bien vice versa. Ello reduce la diafonía de interferencias frente a la audio-señal. COMO CONECTAR AMPLIFICADORES ADICIONALES A UNA SALIDA DEL AMPLIFI- CADOR La señal de entrada de los INPUT jacks (Fig. 1,1) sera enrutada en stereo para los jacks de salida OUTPUT (Fig. 1,2). De esta forma, el jack de salida permite la conexión de un amplificador adicional. ENTRADA DE ALTA La entrada de alta es adecuada (HI INPUT, fig. 1,3) para conectar la entrada de amplificador con cable de altavoz si su unidad radio-CD no esta dotada de salidas de previo. Amplíe los cables de salida de la unidad radio-CD hasta la ubicaciòn del amplificador con cable de altavoz adecuado que puede proporcionarle su instalador autorizado.
  • Page 26 FILTRO DE PASO BAJO REGULABLE Si el amplificador se usará para un Subwoofer colocar el selector X-OVER (Fig. 1,7 REAR) en posición LP. Seleccionar el corte de frecuencia deseado en el selector LOW PASS (Fig. 1,6 REAR). De esta forma, solo las frecuencias por debajo del corte serán amplificadas y el Subwoofer funcionará más preciso y eficientemente. BASS EQ CAMBIABLE Mediante el selector BASS EQ (Fig.1,5) se puede dorar de voulumen extra en 6 o 12 dB a 45 Hz. CIRCUITO DE PROTECTÌON El LED POWER (Fig. 2,8) encendido significa que el Amplificador funciona normalmente.

  • Page 27: Solución De Problemas

    FUNCIONAMIENTO DE 1 CANALES MONO (FIG. 4) Si el amplificador de la radio del coche funciona con 2 canales y está conectado a 1 subwoofer, deberá realizar las conexiones y los ajustes como se indica en la figura 4: (1) A la radio del coche, salida de subwoofer (2) A la radio del coche, salida de subwoofer (3) Subwoofer IMPORTANTE! Tenga siempre en cuenta la polaridad correcta de las conexiones! SOLUCIÓN DE PROBLEMAS Si tiene problemas después de la instalación,siga los procedimientos de solución de problemas descritos a continuación.
  • Page 28 1 2 3 –...
  • Page 29 FULL 12dB 2 - 8 Ω 2 - 8 Ω...
  • Page 30 12dB 4 - 8 Ω...
  • Page 32 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.audiodesign.de ©2013 All Rights Reserved...
