Summary of Contents for EMPHASER ECP26NEO-XT3
- Page 1 TWO WAY COMPONENT SYSTEM INSTALLATION & OPERATING MANUAL EINBAU- & BEDIENUNGSANLEITUNG...
-
Page 2: Table Of Contents
Warranty Card / Garantiekarte ..........15 Herzlichen Glückwunsch! Zum Kauf dieses EMPHASER ECP26NEO-XT3 2-Weg Komponenten-Systems. Falls Sie beabsichtigen das System selbst einzubauen bitten wir Sie, sich eingehend mit den nach- folgend im Detail beschriebenen Montage- und Einstellmöglichkeiten vertraut zu machen. -
Page 3: Technische Merkmale

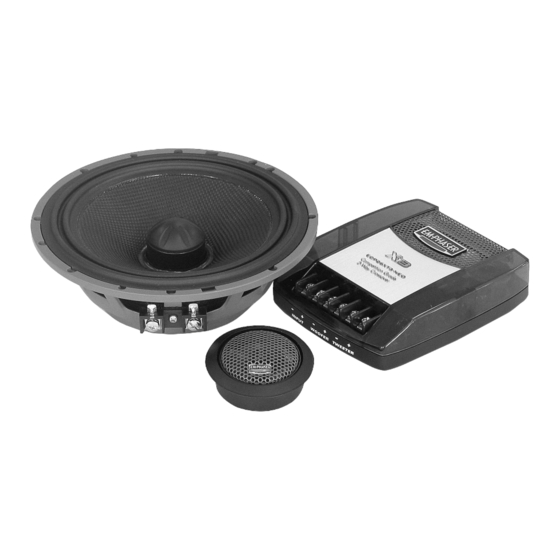

■ OSRAM HPCCR BIRNE ALS HOCHTON ÜBERLAST-SCHUTZ LIEFERUMFANG Kontrollieren Sie, ob sich alle unten gelisteten Teile in der Verpackung befinden. Das System be- steht aus folgenden Einzel-Komponenten: (2) Tiefmitteltöner ECP26NEO-XT3 (2) Lautsprecherabdeckungen (2) Hochtöner mit Montageadaptern (2) Frequenzweichen ECP26NEO-XT3 (1) Kabelsatz für Hochtöner (1) Set Tweeter Installationszubehör... -
Page 4: Montage Der Tiefmitteltöner
MONTAGE DER TIEFMITTELTÖNER Der erste Schritt einer erfolgreichen Installation ist, die akustisch optimalen Einbauplätze aus- zuwählen. Berücksichtigen Sie für die Tiefmitteltöner die vom Hersteller des Autos vorgesehenen Einbauplätze, oder besorgen Sie sich stabile fahrzeugspezifische Doorboards aus MDF, um die Tiefmitteltöner möglichst stabil montieren zu können. Entfernen Sie die Originalabdeckungen aus Kunststoff (Türe oder Fussraum) und entfernen Sie die Originallautsprecher. -
Page 5: Montage Der Hochtöner
MONTAGE DER HOCHTÖNER Die Plazierung der Hochtöner entscheidet zu einem gewissen Grad über die klanglichen Eigen- schaften des Gesamtsystems. Unterschiedliche Montagehöhen und Orte ergeben unterschiedli- che Pegel im Hochtonbereich. Dieser Pegel kann später auf der Weiche per Jumper angepasst werden. Allerdings kompensiert dies nur die Lautstärkeunterschiede und nicht Wegstreckendif- ferenzen. -
Page 6: Anschluss & Montage Der Frequenzweichen
ANSCHLUSS UND MONTAGE DER FREQUENZWEICHEN Die Frequenzweichen können in einem vorhandenen Hohlraum in der Türe, in der Türverklei- dung selber, oder auch in den Seitenteilen des Fussraums (z.B. unter dem Teppich) untergebracht oder verstaut werden. Vermeiden Sie Orte mit starker Tropfwasser-Einwirkung. Schliessen Sie die Lautsprecher Zuleitungskabel von den Tiefmitteltönern, den Hochtönern und vom Verstärker an die Frequenzweiche an. -
Page 7: Erster Probelauf
Sie alle Anschlüsse an der Frequenzweiche (und ev. an der Endstufe) erneut. Lässt sich das Pro- blem nicht finden und beheben, suchen Sie unbedingt Ihren EMPHASER Händler auf! Bei falsch angeschlossenen Lautsprechern (z.B. Höchtöner am Mid/Woofer Ausgang der Weiche ange- schlossen) kann das System schon bei sehr kleinen Eingangs-Leistungen schaden nehmen. -
Page 8: Technical Design Features
Congratulations! on your purchase of this sophisticated EMPHASER ECP26NEO-XT3 2-way component system. If you plan on installing this component system by yourself, please read the following instructions carefully, before attempting the installation. For any further information please contact your EM- PHASER dealer. -
Page 9: Set Content
If you can not mount the mid/woofers to an existing factory cutout, a good alternative is to buy a set of car specific doorboards made of MDF, so the mid/woofers can be mounted to a solid surface. Otherwise you should consult your EMPHASER dealer and ask for further assistance. -
Page 10: Tweeter Mounting
TWEETER MOUNTING The tweeter mounting location has a strong influence on the staging capabilities of your com- ponent system. Depending in which spot you fix your tweeters, you will also notice different vo- lume levels in the treble region. The tweeter level can be adjusted by a jumper on the pcb bord, to compensate for different places of tweeter mounting. -
Page 11: Tweeter Attenuation Settings
TWEETER ATTENUATION SETTINGS The crossover can be mounted in any location inside the vehicle. Recommended places are: In- side the door, under the carpet in front of the door angles, under the dash board etc. Just do not install the crossover unit, where it may be exposed to excessive moisture or water. Now connect the tweeter wires, the wires from the mid / woofers and the wires from the ampli- fier to the crossover units. -
Page 12: Testing The Installed System
Keep in mind: Tweeters are easily burned, if they are accidentally connec- ted to the mid/woofer terminal, etc. If you can not find the cause for the bad sound, make sure to see your EMPHASER dealer immediately. – 12 –... -
Page 13: Technical Specifications /Technische Daten
TECHNICAL SPECIFICATIONS ECP26NEO-XT3 Nominal Size 6¹⁄₂“ (16.5 cm) Configuration / System 2-Way Peak Power Handling 200 W Continuous Power Handling 150 W Crossover Slopes (MW/TW) 6/12 dB/oct. Crossover Frequency 3000 Hz Nominal Impedance 4 Ohms Sensitivity 92 dB Frequency Response (- 3dB) 55 Hz –... -
Page 14: Warranty Conditions / Garantiebestimmungen
Should your EMPHASER ECP26NEO-XT3 component system – or parts of it – require warranty ser- vice, please return it to the retailer from whom it was purchased. Please do not send any product to EMPHASER Inc., Wyoming, Michigan USA. -
Page 15: Garantiebedingungen
WARRANTY CARD / GARANTIEKARTE Model name: COMPONENT SYSTEM ECP26NEO-XT3 Serial Number: Date of purchase: Your name: Your address: City: State: ZIP or Postal Code: Country: Your phone number: Dealer’s address & stamp Installation Approval ❏ ❏ Installed by Self-installed authorized dealer... - Page 16 Emphaser Inc., Wyoming, Michigan, U.S.A.
