pro.point 10.8V Li-ion User Manual

10.8v li-ion cordless mini drill driver
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

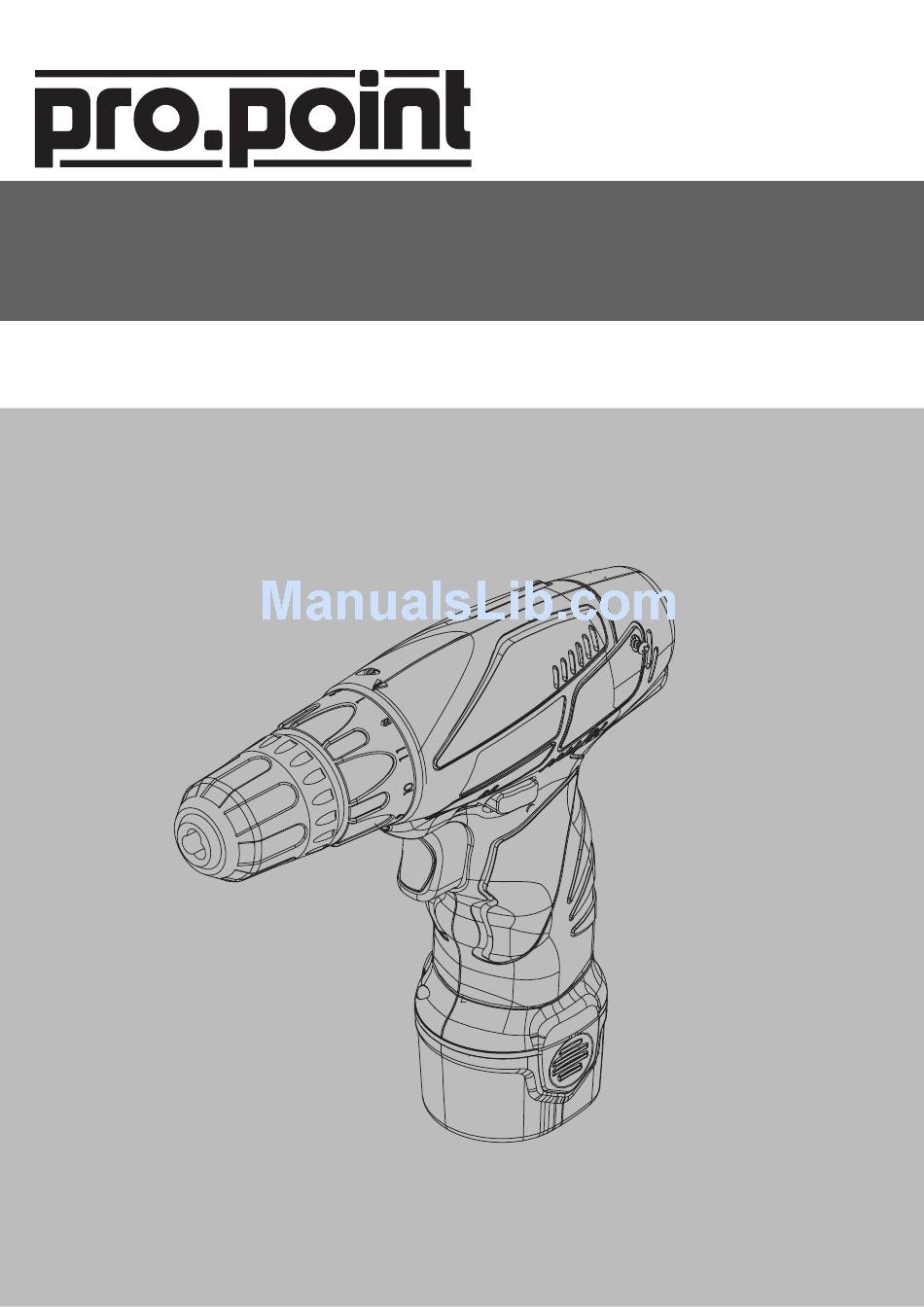

V 2.0
8380271
10.8V Li-ion
Cordless Mini Drill Driver
User Manual
Please read this manual before use.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 10.8V Li-ion and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for pro.point 10.8V Li-ion

  • Page 1 V 2.0 8380271 10.8V Li-ion Cordless Mini Drill Driver User Manual Please read this manual before use.

  • Page 3: Specifications

    V 2.0 8380271 10.8V Li-ion Cordless Mini Drill Driver SPECIFICATIONS Voltage 10.8V Variable speed 0 to 800 RPM Max. Torque 5.9 ft-lb Chuck 1/4" keyless Charging Time 1 hr charger INTRODUCTION This Cordless Mini Drill/Driver is powered by Li-ion batteries, which last longer, weigh less and are better for the environment than Ni-Cd batteries.

  • Page 4: Personal Safety

    8380271 10.8V Li-ion Cordless Mini Drill Driver V 2.0 PERSONAL SAFETY 1. Dress properly, wear protective equipment. Use breathing, ear, eye, face, foot, hand and head protection. Always wear ANSI approved impact safety goggles, which must provide both frontal and side protection.
  • Page 5 V 2.0 10.8V Li-ion Cordless Mini Drill Driver 8380271 SPECIFIC SAFETY PRECAUTIONS FOR CHARGER AND BATTERY PACK WARNING! 1. Caution! To reduce risk of injury, charge only specific type rechargeable battery packs. Other types of battery packs may burst causing personal injury and damage.
  • Page 6 8380271 10.8V Li-ion Cordless Mini Drill Driver V 2.0 TOOL USE AND CARE 1. Use the right tool for the job. Do not attempt to force a small tool or attachment to do the work of a larger industrial tool. The tool will perform better and more safely at the task for which it was intended. Do not modify this tool or use for a purpose for which it was not designed.

  • Page 7: Operation

    V 2.0 10.8V Li-ion Cordless Mini Drill Driver 8380271 OPERATION PARTS IDENTIFICATION ACCESSORY Fig. 2 Charger INSTALLING OR REMOVING BATTERY PACK Fig. 3 1. Always switch off the machine before insertion or removal of the battery pack. 2. To remove the battery pack, pull out the set plate on the machine and grasp both sides of the battery pack while withdrawing it from the machine.
  • Page 8 8380271 10.8V Li-ion Cordless Mini Drill Driver V 2.0 THE LED LIGHT ON THE CHARGER Fig. 6 Power On Battery Low Battery charged 80% (Green light flashes slowly) (Red light stays illuminated) (Green light flashes rapidly) Battery charged 100% Battery Pack temperature...

  • Page 9: Tool Operation

    V 2.0 10.8V Li-ion Cordless Mini Drill Driver 8380271 TOOL OPERATION ATTACHING THE BITS (Bits Excluded) INSERT IMAGE 8380271_attaching bit.jpg 1. Insert the bit into the hole of the driver shaft. 2. To remove the bit, pull it out from the bit holder.

  • Page 10: Maintenance

    8380271 10.8V Li-ion Cordless Mini Drill Driver V 2.0 MAINTENANCE Before making any adjustments or changing any accessory, turn off the tool and unplug it from its power source. 1. Check for damaged parts. Before using any tool, any part that appears to be damaged should be carefully checked to determine that it will operate properly and perform its intended functions.

  • Page 11: Parts Breakdown

    V 2.0 10.8V Li-ion Cordless Mini Drill Driver 8380271 PARTS BREAKDOWN Description Qty. Description Qty. Chuck Screw Side Panel Screw 1/4" Keyless Chuck Housing Screw Gear Box Housing Fixture Motor Assy' Housing Label-L Housing L&R Housing Label-R Forward/Reverse Rod Battery Label PCB &...
  • Page 12 8380271 10.8V Li-ion Cordless Mini Drill Driver V 2.0 For technical questions call: 1-800-665-8685...
  • Page 13 V 2.0 8380271 Mini perceuse-tournevis sans fil au lithium-ion de 10,8 V Manuel d'utilisateur Veuillez lire ce manuel avant d'utiliser cet outil.

  • Page 15: Fiche Technique

    8380271 V 2.0 Mini perceuse-tournevis sans fil au lithium-ion de 10,8 V FICHE TECHNIQUE Tension 10,8 V Vitesse variable 0 à 800 TPM Couple maximum 5,9 lb·pi Mandrin 1/4 po, sans clé Temps de charge 1 heure INTRODUCTION Cette mini perceuse-tournevis sans fil est alimentée par des piles au Li-ion qui durent plus longtemps, sont plus légères et plus écologiques que celles au Ni-Cad.

  • Page 16: Sécurité Personnelle

    V 2.0 Mini perceuse-tournevis sans fil au lithium-ion de 10,8 V 8380271 SÉCURITÉ PERSONNELLE 1. Portez des vêtements appropriés et de l’équipement de protection. Utilisez des protections pour les voies respiratoires, les oreilles, les yeux, le visage, les pieds, les mains et la tête. Portez toujours des lunettes de sécurité...
  • Page 17 8380271 Mini perceuse-tournevis sans fil au lithium-ion de 10,8 V V 2.0 CONSIGNES DE SÉCURITÉ SPÉCIFIQUES POUR LE CHARGEUR ET LE BLOC-PILE AVERTISSEMENT ! 1. Attention : Pour réduire le risque de blessure, ne chargez que les bloc-piles spécifiquement de type rechargeable.

  • Page 18: Utilisation Et Entretien De L'outil

    V 2.0 Mini perceuse-tournevis sans fil au lithium-ion de 10,8 V 8380271 13. Ne laissez pas les piles sans les utiliser pendant une période prolongée. Rechargez la pile tous les 3 à 6 mois et chargez la pile Li-ion à 40 à 80 % de sa charge avant de l’entreposer. 14.

  • Page 19: Identification Des Pièces

    8380271 Mini perceuse-tournevis sans fil au lithium-ion de 10,8 V V 2.0 UTILISATION IDENTIFICATION DES PIÈCES ACCESSOIRE Fig. 2 Plaque de réglage Panneau latéral Mandrin DÉL Interrupteur Tige de marche avant/arrière Chargeur Bouton de bloc-pile Bloc-pile MISE EN PLACE ET RETRAIT DU BLOC-PILE Fig.
  • Page 20 V 2.0 Mini perceuse-tournevis sans fil au lithium-ion de 10,8 V 8380271 7. Si le voyant de charge s’éteint dans un délai d’une minute même après avoir répété cette procédure deux fois, le bloc-pile est inutilisable. Remplacez-le par un nouveau bloc-pile. Lorsque le voyant de charge s’éteint au bout d’une heure environ, vous pouvez enlever le bloc-pile complètement chargé.

  • Page 21: Utilisation De L'outil

    8380271 Mini perceuse-tournevis sans fil au lithium-ion de 10,8 V V 2.0 UTILISATION DE L’OUTIL FIXATION DES EMBOUTS (embouts non fournis) 1. Insérez l’embout dans l’orifice de la tige d’entraînement. 2. Pour retirer l’embout, sortez-le du porte-embout. 9,5mm(3/8 po) à 11,5mm(7/16 po) 6,35mm(1/4 po) UTILISATION DE L’OUTIL 1.

  • Page 22: Entretien

    V 2.0 Mini perceuse-tournevis sans fil au lithium-ion de 10,8 V 8380271 ENTRETIEN Avant de faire n’importe quel ajustement ou de changer un accessoire, éteignez l’outil et débranchez-le de sa source d’alimentation. 1. Vérifiez s’il y a des pièces endommagées. Avant d’utiliser un outil, toute pièce qui semble endommagée doit être vérifiée attentivement pour déterminer si elle est en bon état de fonctionnement et permet d’exécuter les tâches prévues.
  • Page 23 8380271 Mini perceuse-tournevis sans fil au lithium-ion de 10,8 V V 2.0 En cas de questions techniques, appellez le: 1-800-665-8685...
  • Page 24 V 2.0 Mini perceuse-tournevis sans fil au lithium-ion de 10,8 V 8380271 RÉPARTITION DES PIÈCES Description Qté Description Qté Bloc-pile Mandrin sans clé de 1/4 po Vis de panneau latéral Boîte de vitesses Vis de boîtier Ensemble moteur Appareil de boîtier Boîtier –...
