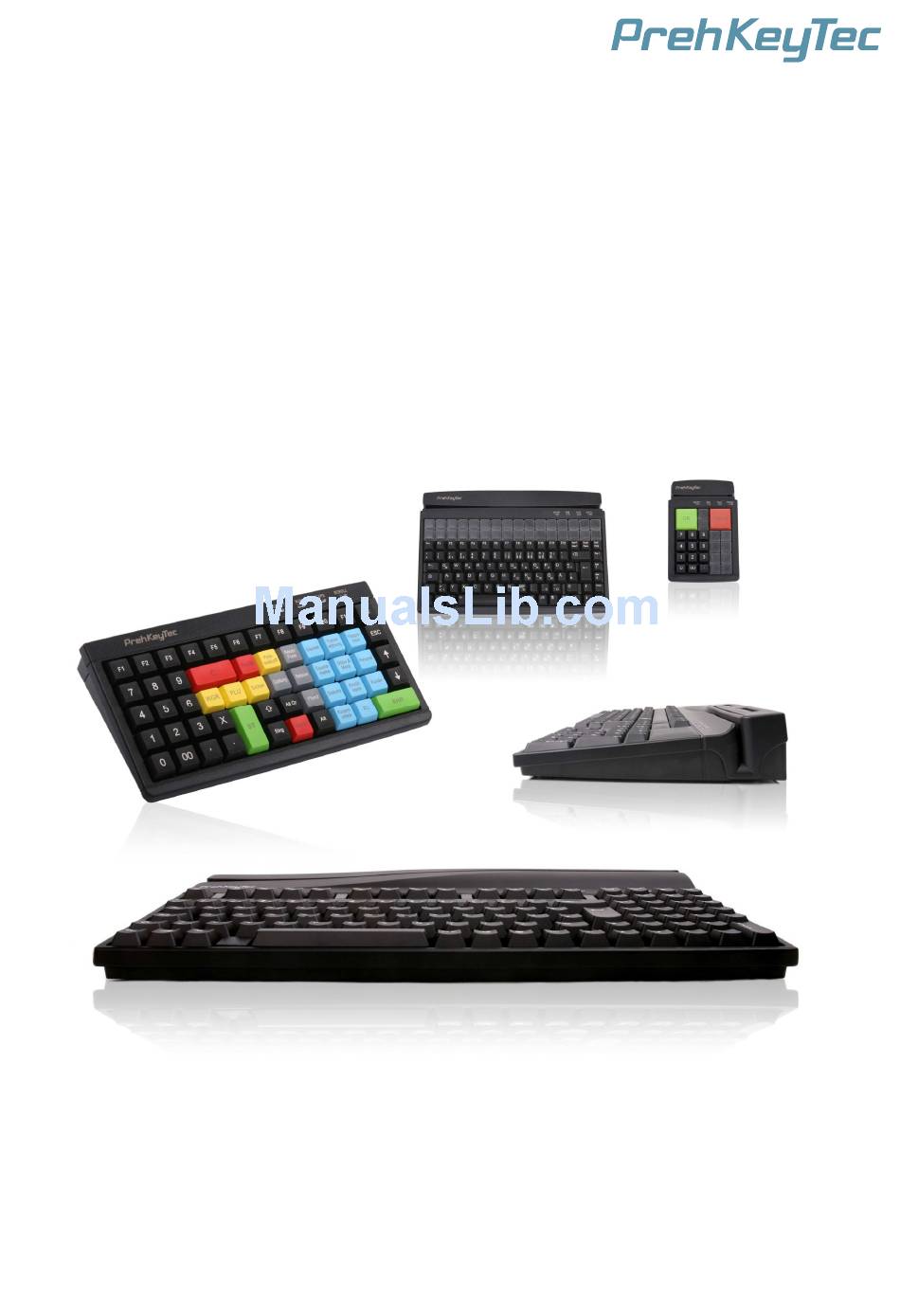

- Page 1 MCI Family Operating Instructions and Technical Data Bedienungsanleitung und technische Daten Manuel d’utilisation et données techniques MCI_Manual_V14.doc 03555-120...
-
Page 2: Table Of Contents
Table of Contents / Inhaltsverzeichnis / Sommaire General Notes for the User Characteristics of the MCI Family Installation Modules Additional Help Appendix Declaration of Conformity Allgemeine Hinweise Merkmale der MCI Familie Installation Module Zusätzliche Hilfe Anhang Konformitätserklärung Notes à l’utilisateur Caractéristiques de la gamme MCI... -
Page 3: General Notes For The User
• smart card read/write device (SCR). Depending on the keypad model, keyboards of the MCI family have up to 128 (MCI 3100: 145) programmable key positions. In the alphanumeric keypad design, the keys of the alphabetic section are preassigned according to the functions of a standard MF2 keyboard. -
Page 4: Installation Of The Keyboard
Fig. 1 Contents of package 3.2 Installation of the keyboard 3.2.1 System requirements The MCI family keyboard has been developed for use with IBM-AT-compatible PS/2 and USB systems. The keyboard can be used with all popular operating systems. 3.2.2 USB cable installation... -
Page 5: Modules
Now restart your system. The SCR module is now automatically Fig. 5 SCR serial cable detected. You can find further details regarding driver installation under http://www.prehkeytec.com. 3.2.6 Cable routing When it is delivered, the connection cable is routed on the right side (seen from above). - Page 6 Swipe direction The parameters of the MSR can be set and/or modified using the corresponding PrehKeyTec programming software. You can find further information, as well as the associated software, in the Internet under Fig. 7 Magnetic stripe reader http://www.prehkeytec.com. Important notice: Please hold the magnetic card near the upper edge during a swipe.
-
Page 7: Additional Help
Right mouse button other non-conducting objects. Fig. 11 Glidepad 5 Additional Help You can reach our Technical Support under: Email: support@prehkeytec.de Fax: +49 9776 / 7046-299 MCI_Manual_V14.doc Page: 7 of 20 03555-120... -
Page 8: Merkmale Der Mci Familie
Ihren Einsatzfall vor. Dies gilt insbesondere auch für unfachmännische Reparatur- und Wartungsarbeiten. Etwaige Schadensersatzansprüche gegen die PrehKeyTec GmbH - gleich aus welchem Rechtsgrund - sind ausgeschlossen, soweit uns nicht Vorsatz oder grobe Fahrlässigkeit trifft. Obige Beschränkung gilt nicht für Schadensersatzansprüche aus dem Produkthaftungsgesetz. - Page 9 Diese Kurzanleitung MCI Tastatur Bild 1 Verpackungsinhalt 3.2 Installation der Tastatur 3.2.1 Systemvoraussetzungen Die MCI Familie wurde für den Einsatz an IBM-AT kompatiblen PS/2- bzw. USB-Systemen entwickelt. Die Tastatur kann unter allen gängigen Betriebssystemen betrieben werden. 3.2.2 Kabelinstallation USB Um einen fehlerfreien Betrieb der Tastatur unter USB zu gewährleisten, muss sichergestellt sein, dass die USB-Schnittstelle vom Betriebssystem unterstützt wird.
-
Page 10: Module
Bild 5 SCR-Kabel seriell (COM 1 bis COM4). Starten Sie nun ihr System neu. Das SCR-Modul wird nun automatisch erkannt. Weitere Details zur Treiberinstallation finden Sie unter http://www.prehkeytec.de. 3.2.6 Kabelführung Im Auslieferungszustand ist das Anschlusskabel auf der rechten Seite ausgeführt (von oben betrachtet). Sollte es erforderlich sein, den Kabelauslaß... - Page 11 Standardmäßig wird bei Drehung des Schlüssels der Code für die Bild 8 Schlüsselschalter neue Schalterstellung an den Computer übertragen. Die Parameter des Schlüsselschalters können durch entsprechende PrehKeyTec Programmiersoftware eingestellt und/oder verändert werden. Weitere Informationen, sowie die dazugehörige Software finden Sie im Internet unter http://www.prehkeytec.de.
-
Page 12: Zusätzliche Hilfe
Ein leichter Klick signalisiert das Erreichen des Anschlags. Die Lese- bzw. Schreibposition ist erreicht. Weitere Informationen, sowie die dazugehörige Treibersoftware finden Sie im Internet unter http://www.prehkeytec.de. 4.4 Zeigergeräte Mit der Option Microjoystick bzw. Glidepad verfügt Ihre MCI Tastatur zusätzlich über die Funktionalität einer Maus. -
Page 13: Notes À L'utilisateur
A l’exception des lois obligatoires applicables, aucun versement de dommages et interêts ne peut être réclamé à la société PrehKeyTec si sa responsabilité pour négligence n’est pas engagée. Ces consignes d'utilisation s’appliquent exclusivement aux claviers PrehKeyTec de la gamme MCI. -
Page 14: Installation
3 Installation 3.1 Contenu du colis Avant la mise en marche de votre clavier MCI merci de bien vouloir vérifier que le colis contient bien les éléments suivants, en parfait état et non-endommagés : Manuel d’utilisation et données techniques Clavier gamme MCI Photo 1 Contenu du colis 3.2 Installation du clavier 3.2.1 Systèmes requis... -
Page 15: Modules
Redémarrez votre PC. Le module SCR est automatiquement détecté. Photo 5 Câble SCR série Pour tout renseignement complémentaires sur le Driver d’installation, rendez vous sur notre site http://www.prehkeytec.com. 3.2.6 Logement et sortie de câble A la livraison le câble sort par défaut à droite du clavier (vue de dessus). - Page 16 à l'ordinateur au moment où la clef est tournée. Photo 8 Commutateur à clé Les paramètres du commutateur à clé peuvent être installés et/ou modifiés à l’aide du logiciel PrehKeyTec correspondant. Vous pouvez consulter le site http://www.prehkeytec.com pour obtenir de plus amples informations ainsi que les logiciels correspondants.
-
Page 17: Aide
Bouton „Droit“ Photo 11 Souris tactile 5 Aide Vous pouvez contacter notre département claviers au (anglais ou allemand): Email: support@prehkeytec.de Fax: +49 9776 / 7046-299 MCI_Manual_V14.doc Page: 17 of 20 03555-120... -
Page 18: Appendix
6 Appendix / Anhang / Annexe 6.1 Technical data / Technische Daten / Données techniques 6.1.1 Electronics / Elektronik / Electronique ±5% Power supply: Power consumption: max. 60 mA (without optional modules) Keyboard LEDs: ACCEPT, NUM LOCK, CAPS LOCK, SCROLL LOCK Interface: USB 1.1 or IBM PC-AT, PS/2 and compatible systems 6.1.2 ESD and EMC behavior / ESD- und EMV-Verhalten / Conformité... - Page 19 6.1.4 Climatic parameters / Klimatische Parameter / Environnement Temperature ranges Storage/transport -40° C to +60° C ± 0° C to +50° C Operation Relative humidity 5% to 93% Air pressure 700hPa to 1060 hPa Climatic test category 0/050/21 according to DIN-IEC 68, part 1, appendix A 6.1.5 Mechanical system / Mechanik / Mécanique Keys Actuating force...
-
Page 20: Declaration Of Conformity
© Copyright PrehKeyTec GmbH 2009 Published by PrehKeyTec GmbH. PrehKeyTec GmbH reserves the right to update/modify the products described in this manual, as well as the manual itself, at any time without prior notice. These operating instructions may not be copied, edited, transformed into electronic form or translated into other languages without prior written consent by PrehKeyTec GmbH.
