INSTALACION DE LA LAMPARA
1. Destornille los tornillos situados en la tapa trasera (fig. B1) y extraiga el zócalo (fig. B2).
2. Afloje el tornillo de fijación de la cubierta superior y ábrala (fig. B3)
3. Inserte una nueva lámpara (CSR 1200/2) en el zócalo (fig. B4), fije firmemente la lámpara al zócalo (fig. B5).
4. Coloque la tapa trasera, inserte la lámpara en el medio del reflector. Atornille la tapa trasera ( Fig. B6).
Fig. B1
INSTALACION DEL SOPORTE (incluido)

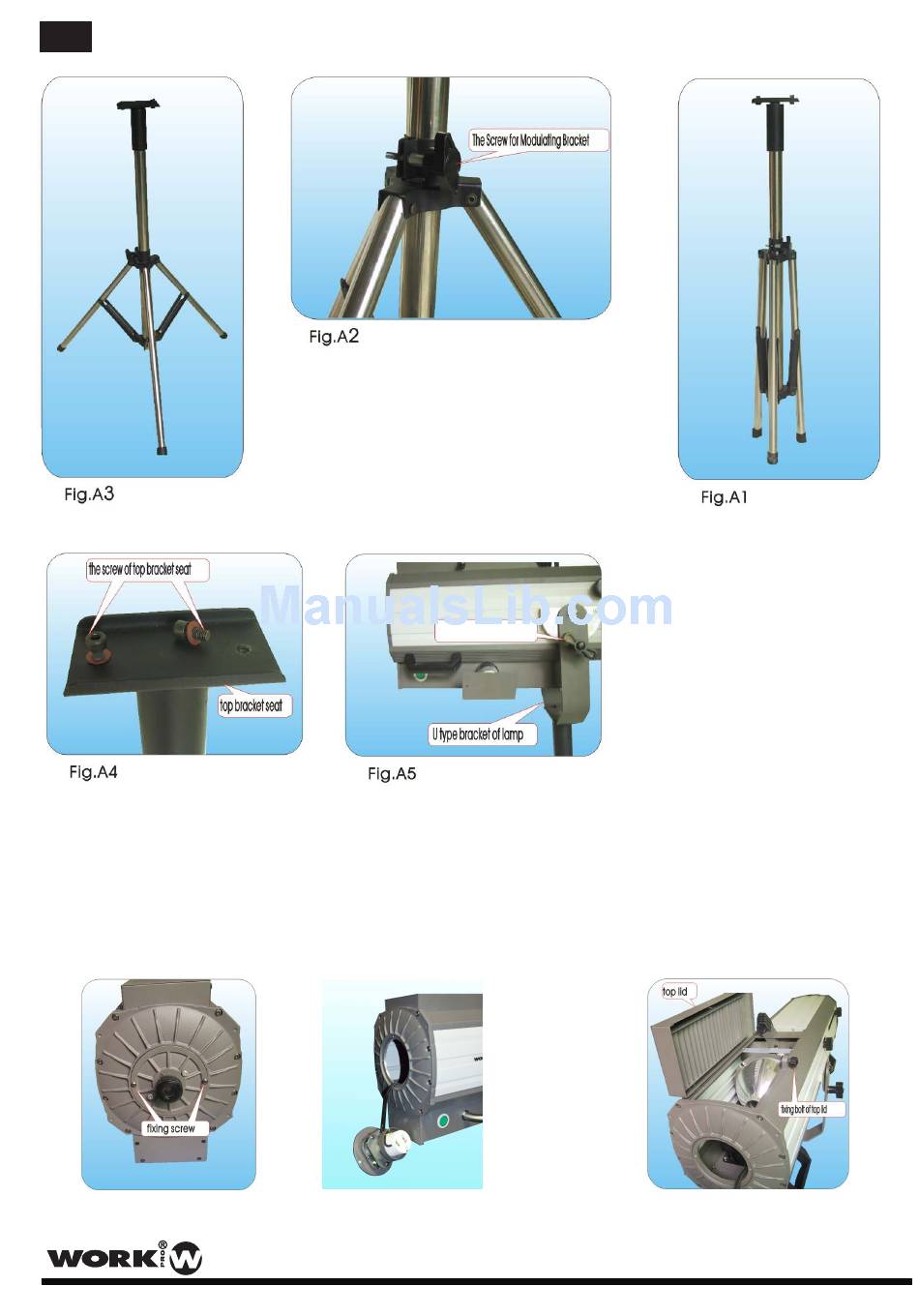

1. Extraiga el soporte del embalaje ( fig. A1)
2. Despliega las patas y gire el tornillo central (fig A2),
ajustando la altura del soporte a la posición
deseada, apretando firmemente el tornillo (fig A3)
Fig. B2
Yoke (bracket)
PAG. 7
User Manual/Manual de Instrucciones
INSTALACION DEL ASA
1. Atornille los 2 tornillos situados en la
parte superior del soporte (fig A4).
2. alinee los agujeros del tornillo del
asa con los agujeros del soporte
y apriételos. (fig A5).
3. Afloje la palomilla del soporte para
ajustar el cañón en la posición
deseada, apretando la palomilla
de nuevo.
