Summary of Contents for X4-TECH Vision TV card

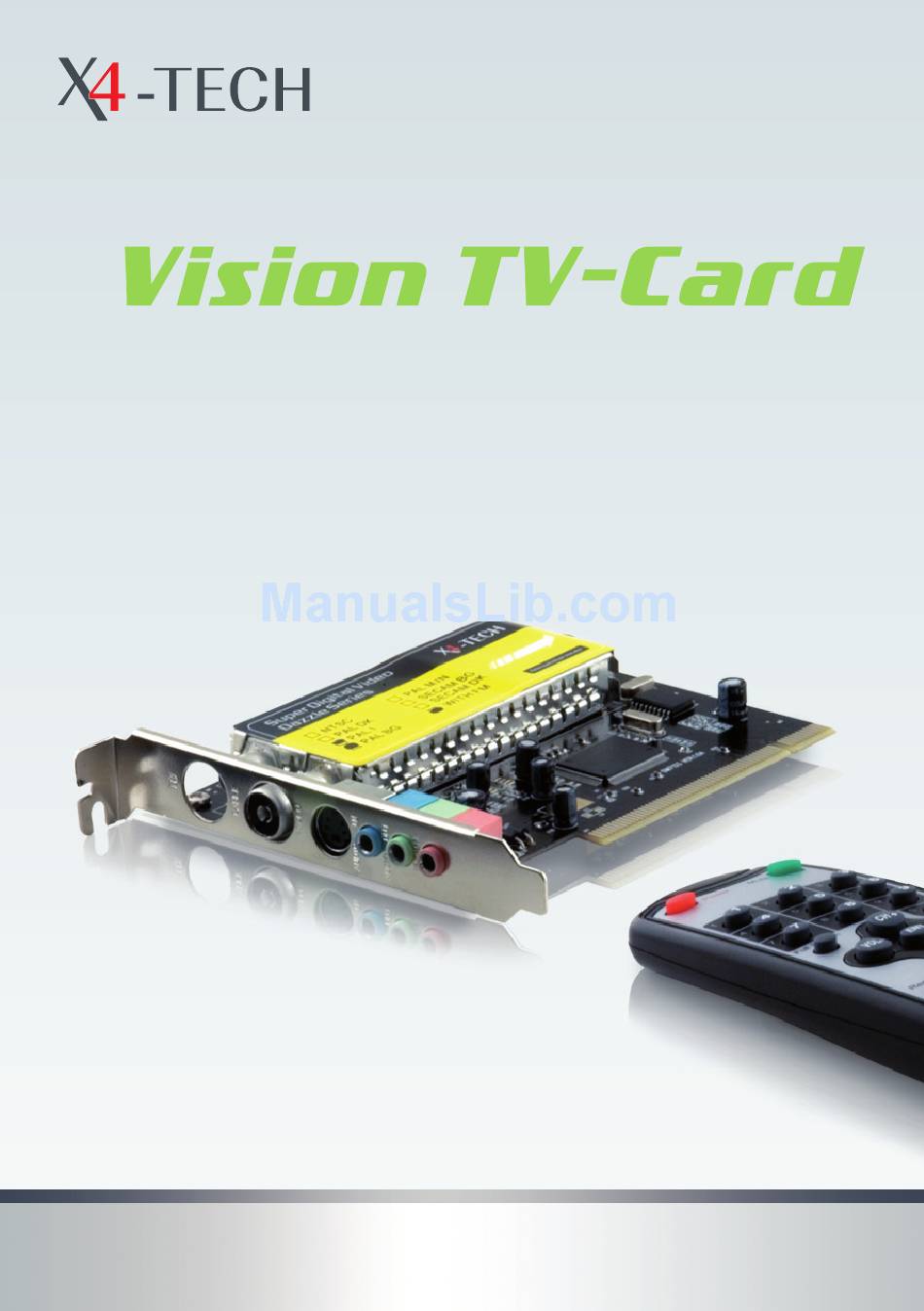

- Page 1 Analog stereo TV tuner card for your PC Instruction manual...
-
Page 2: Table Of Contents
Table of contents 4 Chapter 1 Preface 41 Chapter 9 Radio operation 5 Features 6 System requirements Chapter 10 External sources 7 Chapter 2 Input/output connections Chapter 11 Service 7 Vision TV card connections 8 Remote control 4 4 Service and support 10 Chapter 3 Installation and software installation 45 Chapter 12 Delivery contents 10 Installation 11 Software installation for Windows 2000/XP 17 Installing DirectX version 9.0 18... -
Page 3: Chapter 1 Preface
Preface Dear customer, thank you for purchasing the Vision TV Card from X4-TECH. This card enables analog television reception via antenna or cable television connection and even allows the recording of television programs. Recordings can be either watched directly on televi- sion or recorded on digital media (CD, DVD) for viewing on television later on. Simply install the card into your computers PCI slot. Please read and follow all instructions found in the instructions manual carefully! Retain this instruction manual for future reference. -
Page 4: System Requirements
Input/output connections System requirements Vision TV card connections Your computer should have the following minimum requirements, in order for your TV card to operate properly: › Mainboard with a free PCI slot (v.2.1) › Pentium® III 500 MHz or better › MPEG 1 real-time recording: PIII® 800MHz or AMD Athlon® 800 or better › MPEG 2 real-time recording: P4® 1.6GHz or AMD Athlon® 1.6 or better › DVD real-time recording: P4® 2GHz or AMD Athlon® 2GHz or better › 128 MB RAM (minimum), 256 MB RAM recommended › Graphic card supported with DirectX 8.1 › Windows® 98 SE, Windows® ME, Windows® 2000, Windows® XP › CD-ROM or DVD drive › 20 MB free disk space for installation › Extra free disk space on the hard drive for recording and video file editing › Compatible Windows display; 24 or 32 bit True Color is recommended › Sound card › External loudspeaker or stereo system for sound 1. Remote input: Infrared modul for the remote control 2. Audio output: Connection for the sound card with the included cable 3. Audio input: For connecting an external audio device 4. S-Video output: Connection for an external device, such as a video camera or DVD player 5. TV antenna connection („CABLE“) 6. Radio antenna connection („FM“) Chapter 1 Preface Chapter 2 Input/output connections... -
Page 5: Remote Control
Remote control 1. Power: Starts/ends TVR software 2. Mute: To deactivate sound 3. Numeric pad: Input programs directly 4. Full Screen: Activates/deactivates a full screen mode 5. CH + und CH –: For channel selection 6. VOL + und VOL –: For volume regulation 7. ENT: Enter 8. Record: Recording mode 9. Stop: To stop recording/video playback 10. Time Shift: Time shifted television for viewing flexibility 11. Recall: Change to the last program 12. AV source: Source selection (TV, cable, external source or radio) Chapter 2 Input/output connections Chapter 2 Input/output connections... -
Page 6: Chapter 3 Installation And Software Installation
Installation and • “X4-TECH Vision TV-Card” (PCI) • Audio-Kabel für die Soundkarte software installation • Fernbedienung • Infrarot-Empfänger • Bedienungsanleitung in Deutsch und Englisch • Installations- und Treiber-CD Installation adapter (included in delivery). • FM-Radio-Antenne 5. Use the included 3.5 mm adapter cable to attach your TV card, as well as the sound Please follow the steps below, when installing the TV card: card to the „... - Page 7 Wählen Sie “INSTALL SOFTWARE” um das Programm zum Betreiben der TV- After software has been installed the pop-up window will disappear. Insert the instal- zu installieren. lation CD into your CD-Rom drive. The CD will start automatically and an installations menu will appear on screen. Wählen Sie “INSTALL SOFTWARE” um das Programm zum Betreiben der TV-Kart zu installieren. Bestätigen Sie folgende Frage mit “Yes”. Confirm TV card driver installation by clicking on „ YES”. Bestätigen Sie folgende Frage mit “Yes”. e “INSTALL SOFTWARE”...
- Page 8 nstallieren. stätigen Sie folgende Frage mit “Yes”. After a few minutes your system will confirm that the TV card driver installation has Choose a preferred language and click on „ Next” to continue. been completed. Confirm by clicking on „ OK”. Wählen Ihre Sprache (zum Beispiel „Deutsch“) aus und klicken Sie auf “ Next ”. en später bestätigt Ihnen das System die vollständige Installation der stätigen Sie mit „OK“. Wählen Ihre Sprache (zum Beispiel „Deutsch“) aus und klicken Sie auf “...
-
Page 9: Installing Directx Version .0
Now you can select a folder where the software is to be installed. Click on „Browse” to When this pop-up window appears on screen, click on „Finish” to complete installa- select a folder where the software is to be installed. After a folder has been selected, tion. click on „ Next” to continue the installation. nnen Sie den Ordner wählen, in dem die Software installiert werden soll. Wenn dieses Fenster auf Ihrem Bildschirm erscheint, dann wählen Sie “F auf „Browse“, um den Ordner auszuwählen, in dem Sie die Software die Installation abzuschließen. -
Page 10: Driver Installation For Windows Vista
Wählen Sie “Yes, I want Setup to restart Windows now.” (=“Ja, ich will meinen Computer neu starten”) und klicken Sie auf “OK”. 3.4. Installation des Treibers unter Windows Vista s an die Installation wählen Sie “I accept the agreement” („Ich akzeptiere Nachdem der Rechner neu hochgefahren wurde, wird Ihre TV-Karte unter dem Betriebssystem Windows Vista als neue Hardware erkannt. - Page 11 gestartet und auf Ihrem Bildschirm wird das Installationsmenü angezeigt! Wählen Sie “INSTALL SOFTWARE”, um die Installation zu beginnen. Click on „ YES” to start the TV card driver installation. After a few minutes your system will Click on „ Next” to proceed. Wählen Sie “Yes”, die Installation beginnt. confirm that the driver installation has been completed. Click on „ OK” to confirm. Nach einigen Minuten meldet Ihnen das System, dass die Treiberinstallation vollständig abgeschlossen worden ist.
-
Page 12: Chapter 4 Television Software Tvr
Television software TVR Um die Komplettinstallation zu starten, wählen Sie “Complete” und klicken Sie auf “Next”. Starting the TVR software After the above steps have been completed, click on „ Install” to begin installation. Use the start menu to help start the television software „ honestech TVR”. 4.1 Die Software TVR starten Klicken Sie nach diesem Schritt auf die Schaltfläche “Install”. Select: Start › Program › honestech TVR › honsetech TVR 1. -
Page 13: Source Selection
Beispieldesktop (Alle eingetragenen Warenzeichen und Produktnamen sind FM-Radio – Für den Empfang von UKW -Radio Eigentum der jeweiligen Inhaber) 2. Es erscheint folgende Oberfläche auf dem Desktop, mit der Sie alle Funktionen der TV Software steuern können. Die Software ist sehr bedienerfreundlich und ermöglicht Ihnen die zahlreichen Funktionen zu Wählen Sie eine der Quellen durch einen Mausklick aus. -
Page 14: Selecting Preset Channels
Anwählen voreingesteller Kanäle Anwählen voreingesteller Kanäle Klicken Sie direkt auf einer der Zahlen im Zahlenblock um die voreingestellten Kanäle auszuwählen. Alternativ können Sie auch über den Nummernblock auf Ihrer Klicken Sie direkt auf einer der Zahlen im Zahlenblock um die voreingestellten Tastatur die voreingestellten Programme anwählen. - Page 15 Videorekorder nutzen. Im Bildschirm erscheint das folgende Fenster: Wählen Sie die Eingangsquelle, Kanal, Aufnahmehäufigkeit (Jede Woche, Täglich u.s.w.), Anfangszeit und Dauer aus. Um eine Programmierung hinzuzufügen drücken Sie auf die Schaltfläche „Zufügen“. 1. Programming recordings at the preset time or select the option „Rec” to record the selected program at the set With a mouse click on the button option you will open the dialog box for pro- preset time. A) Nach einem Mausklick auf die Schaltfläche betreten Sie das Fenster zur Wenn Sie unter dem Modus „Wiedergabe“...
- Page 16 3. Länderwahl : Damit wird der TV-Standard ausgewählt. In einigen Fällen ist es notwendig den TV-Standard manuell einzustellen. In den meisten Fällen können Sie die Einstellung „Auto Detect“ wählen. 4. Automatischer Suchlauf Klicken Sie auf die Schaltfläche „Auto Scan“, um einen automatischen Suchlauf Note: An automatic scan will also be carried out when the software is started for the durchzuführen.
- Page 17 Fine setting: For brightness, contrast, color and saturation settings (for regulation, Profile: Setting the recording format move the respective controller either to the left or right). MPEG 1: Compresses audio and video files Video measuring device: Please choose your TV card here. MPEG : Compresses high quality audio and video files Video source: For further source settings. AVI: Uncompressed Mixer device: Depending on the installed sound card (sound adjustments). MPEG : A further developed MPEG 2 format Fein – Einstellung: Einstellung von Helligkeit, Kontrast, Farbton und Sättigung (Zur Under the Record Settings tab you will be able to make recording setting adjust- Einstellung die jeweiligen Regler nach rechts, bzw.
-
Page 18: Time Shift Function
Mausklick auf die Schaltfläche verändert die Software ihr Mausklick auf die Schaltfläche verändert die Software ihr Mausklick auf die Schaltfläche verändert die Software ihr Mausklick auf die Schaltfläche verändert die Software ihr arbe wechselt von blau in grün). arbe wechselt von blau in grün). arbe wechselt von blau in grün). -
Page 19: Chapter 5 Recording
Zeitregler, die aktuelle Position der Aufnahme, die im Recording Radio reception This TV card features a radio function which enable radio station reception. Click on the button option„Record” to start recording the current TV program. Click on this button option once again to stop recording. The recorded file format can be found in the gallery, which has been selected un- haltfläche startet die Aufnahme des laufenden TV- der Settings prior to recording. weiteren Klick wird die Aufnahme gestoppt. Die en Sie in der Galerie in dem Format wieder, dass Sie zuvor... -
Page 20: Chapter 7 Hotkeys
Hotkeys Refer to the following table for fast and easy keyboard or remote control function com- Full ccreen Full Screen ON/OFF mands. Alt+/ or –– Info window Strg+Alt+F4 Power Open/close program Keys Remote control Description –– Add channel Num 0 – 9 Num 0 – 9 Channel numbers – –– Delete channel Page up CH + Next channel Page down CH – Previous channel Increase volume/video settings (brightness, Arrow up VOL + color, contrast, saturation) or sound adjustments (balance, bass, treble) Decrease volume/ video settings (brightness, Arrow down VOL – color, contrast, saturation) or sound adjustments (balance, bass, treble) Space bar Enter Snap shot Recall... -
Page 21: Chapter 8 The Gallery
Kanal löschen Datei per E-Mail zu versenden. Full Screen Vollbild ein/aus Alt+/ or Info Fenster - Mit Klick auf die Schaltfläche wechseln Sie zwischen Miniaturansicht, The gallery Radio operation Liste und Detailansicht. Strg+Alt+F4 Power Programm schließen / öffnen Kanal hinzufügen - Mit Klick auf die Schaltfläche öffnen Sie Microsoft Paint zur Bearbeitung der Bilder. -
Page 22: Chapter 10 External Sources
Note: The sound from an external source has to be established separately with a sound card; S-Video only transmits the picture signal. Please refer to your sound cards user manual under the section „Audio Input”. How can I achieve a better picture quality while watching television? 1. Try using an amplified indoor antenna (e.g. X4-TECH Active-T). 2. Change to a stronger outdoor antenna. 3. The distance between the junction box and your computer could be to long for the cable connection. Ask your local dealer about appropriate amplifiers. -
Page 23: Service And Support
Delivery contents Service and support After purchase, please check that contents are complete and not damaged. › „ X4-TECH Vision TV card” (PCI) Please contact the following service hotline should any questions arise: › Audio cable for the sound card Hotline: +49 (0) 53 02/8 06-450 › Remote control › Infrared receiver Service address: x-services.eu gmbh Service department X4-TECH › Instruction manual in german and english Brackestraße 3 › Installation CD and driver CD 38159 Vechelde › FM radio antenna Germany Chapter 11 Service Chapter 12 Delivery contents... - Page 24 Version 1.0 – 2/2008 www.x4-tech.de...
