Summary of Contents for Matrix Brax

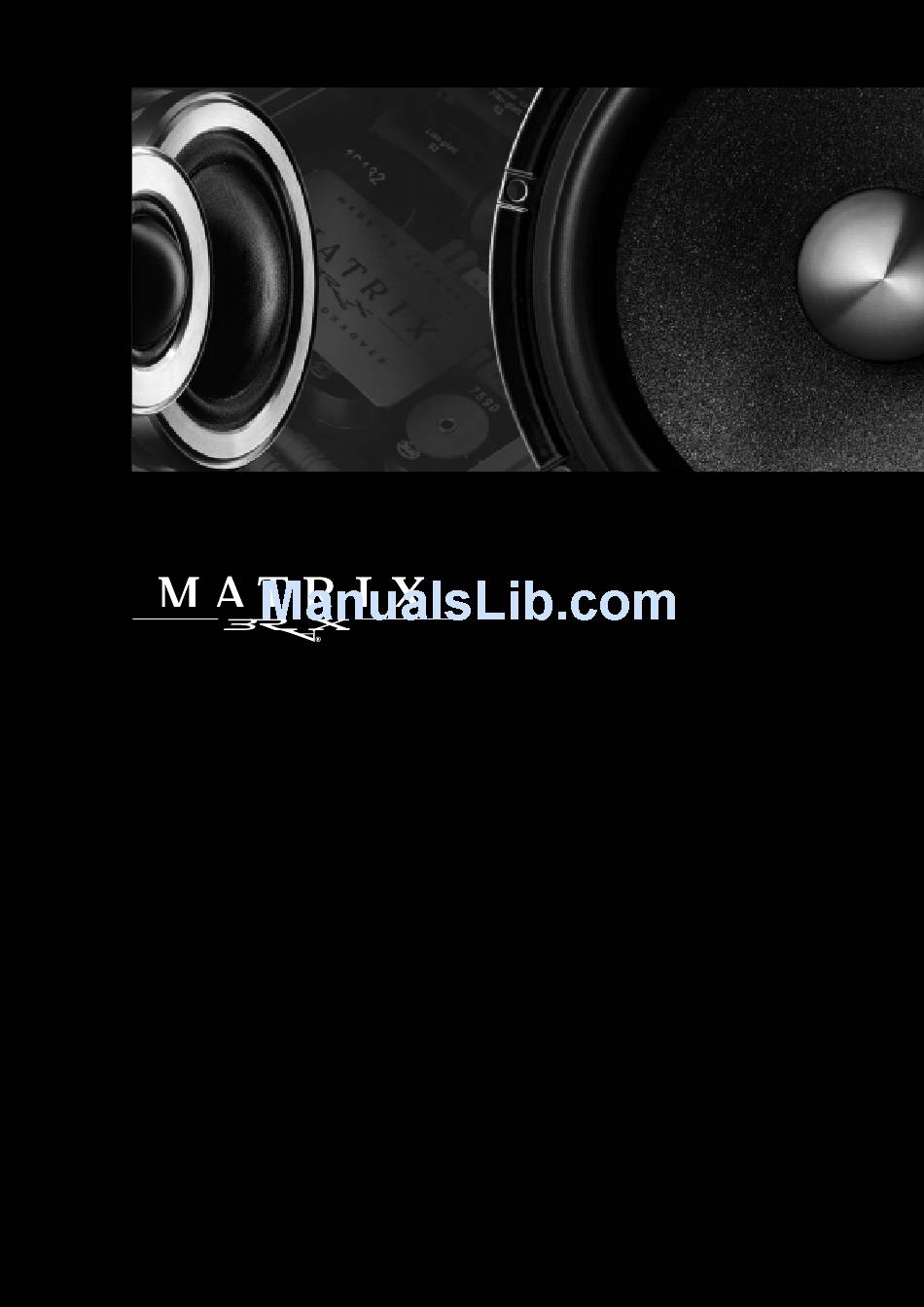

- Page 1 3 - A N D 2 - W A Y M O B I L E H I G H E N D L O U D S P E A K E R S Y S T E M B E D I E N U N G S A N L E I T U N G I N S T R U C T I O N M A N U A L...
-
Page 2: General Installation Instructions

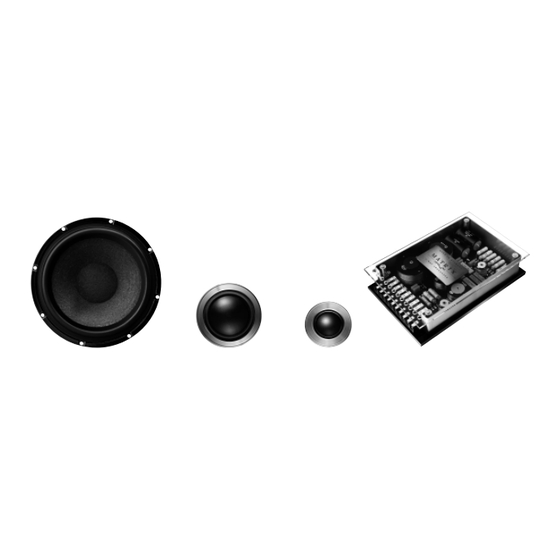

Der Matrix 1.1 sollte auf Höhe des Armaturenbretts montiert werden um eine hohe und breite Bühnenabbildung zu realisieren. Die Ausrichtung der Chassis ist The tweeter Matrix 1.1 should be mounted on dashboard level to achieve a wide sehr wichtig und sollte vor der endgültigen Montage durch intensives front staging. - Page 3 Ihr BRAX Matrix 3-Wege Set: / Your BRAX Matrix 3-way set: 2 x Mittel-Tieftöner 6.1 2 x Mitteltöner 2.1 2 x Hochtöner 1.1 2 x 3-Wege Frequenzweiche 2 x mid/bass speaker 6.1 2 x mid speaker 2.1 2 x tweeter 1.1 2 x 3-way crossover ø...
- Page 4 Tieftöner verwenden, jeweils einen pro Fahrzeugseite. When using two additional BRAX Matrix mid/bass speakers as a double bass Lediglich in den Fällen, wo Sie zwei zusätzliche BRAX Matrix Tief/Mitteltöner system on each side, e.g. in custom made door panels, the jumpers J1 must be verwenden, also pro Seite ein Doppelbass-System, z.B.
- Page 5 Einstellung der 2-Wege Frequenzweiche / Adjustment of the 2-way crossover Durch Umstecken der Jumper J1 und J2 lassen sich die Lautsprecher des The speakers of the system can be adjusted to your individual listening habits Systems optimal auf Ihr Fahrzeug und Ihre individuellen Hörgewohnheiten by repositioning the jumpers J1 and J2.
- Page 6 Bi-Amping Die Funktion der Jumper J4: Bi-Amping Function der Jumpers J4: Bi-Amping Mit Hilfe der Jumper J4 wird die Weiche für den Bi-Amping Betrieb eingestellt. Jumper J4 is used to adjust the crossover for the Bi-Amping mode. In the Bei Bi-Amping wird jeder Lautsprecher an einen eigenen Verstärker bzw. Bi-Amping mode each speaker is connected to its own amplifier or amplifier Verstärkerkanal angeschlossen.
-
Page 7: Technische Daten
Technische Daten Matrix 6.1 PP Tief-Mitteltöner Matrix 6.1 Tief-Mitteltöner Nennbelastbarkeit: 120 W Nennbelastbarkeit: 120 W Musikbelastbarkeit: 170 W Musikbelastbarkeit: 170 W Impedanz: 4 Ohm Impedanz: 4 Ohm Gleichstromwiderstand: 3,4 Ohm Gleichstromwiderstand: 3,4 Ohm Äquivalentvolumen: 12,59 Liter Äquivalentvolumen: 13,49 Liter Gesamtgüte Qts: 0,59 Gesamtgüte Qts:... - Page 8 AUDIOTEC FISCHER GmbH Hünegräben 26 D- 57392 Schmallenberg Tel.: + 49 29 72 97 88 0 Fax: + 49 29 72 97 88 88 brax@audiotec-fischer.com www.audiotec-fischer.com...
