Summary of Contents for TecLime TWM-1400/7

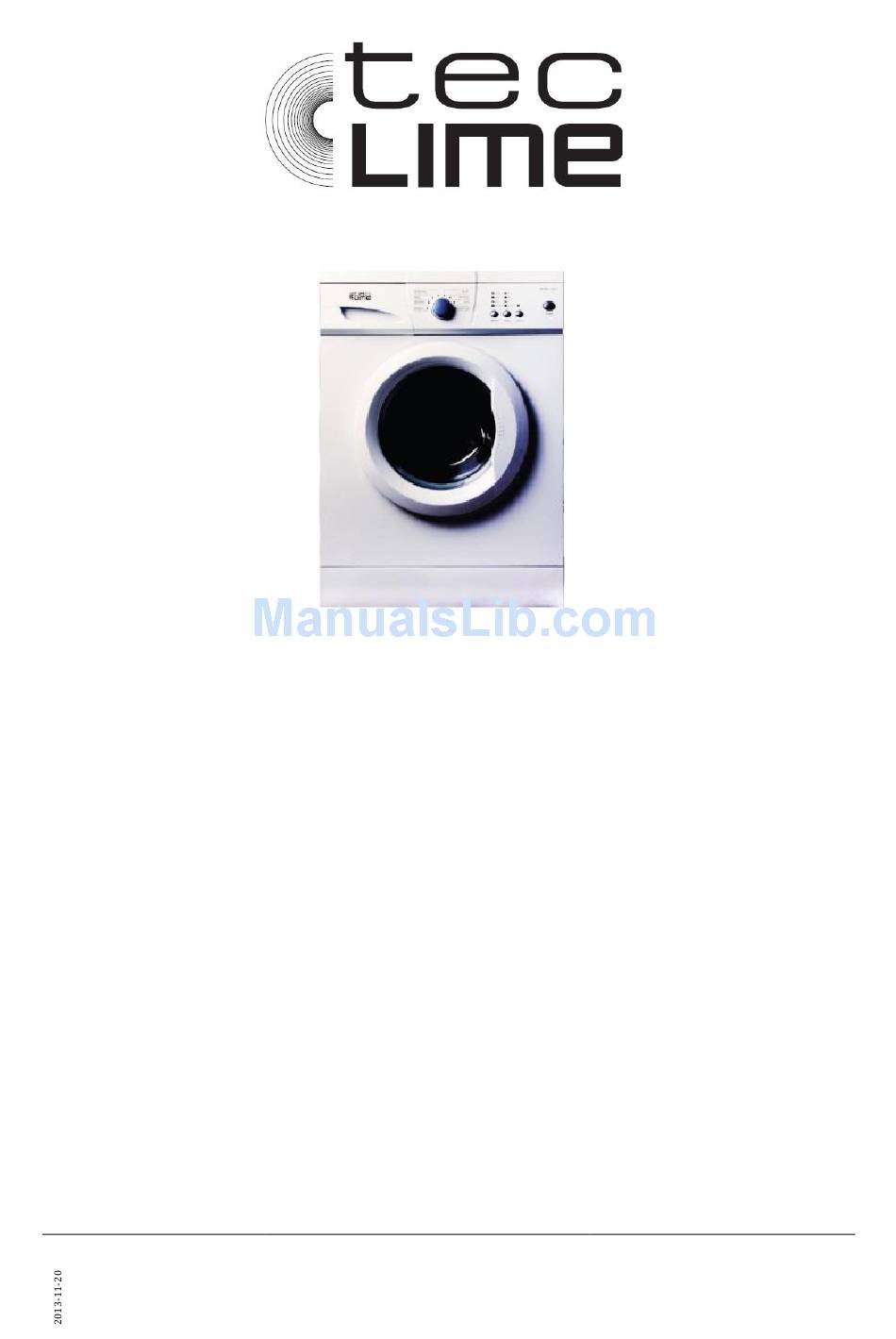

- Page 1 Manual TWM-1400/7 Tvättmaskin Washing machine ANVÄNDARHANDBOK USER MANUAL TecLime Aps Sundsholmen 14 DK 9400 Nørresundby, Denmark...
-
Page 2: Table Of Contents
Bruksanvisning (SE)..................................3 1. Specifikation ....................................3 2. Konstruktion ..................................... 4 Kontrollpanelen ................................. 5 3. Installation ....................................5 Elektrisk Inkoppling ................................7 4. Användning ....................................8 Snabbstart ..................................10 Tvättprogram ................................... 13 5. Säkerhetsanvisning ................................13 6. Rengöring och underhåll ..............................13 7. -
Page 3: Bruksanvisning (Se)
Bruksanvisning (SE) Läs denna bruksanvisning noggrant innan du använder produkten. Spara bruksanvisningen för framtida behov. 1. Specifikation TWM-1400/7 Modell nr. Tvättmaskin Beskrivning 230V~/50Hz Spänning / Frekvens 1950 W Effekt 10 A Ström 7,0 kg Tvättkapacitet 61 kg Vikt 0,05 MPa – 1 MPa Vattentryck Innan du använder maskinen... -
Page 4: Konstruktion
-Använd inte eluttag med mindre ström än vad maskinen kräver. Dra aldrig ut kontakten med våta händer. -För din egen säkerhet så ska strömsladden vara inkopplad i ett jordat uttag. Se till så uttaget är korrekt och tillförlitligt jordat. -Den här maskinen ska endast repareras av ett auktoriserat service center och endast autentiska tillbehör kan användas. -
Page 5: Kontrollpanelen
Kontrollpanelen Vridknappens funktioner Det finns 9 typer av tvättvalsfunktioner i displayen. Till exempel: Cotton/Bomull: motsvarar temperaturvalen: 20, 30, 40, 60, 90 C, Kall Quick wash/Snabbtvätt: 20, 30, 40°C, Kall Synthetic/Syntet: 20, 40, 60°C, Kall Eco wash: 20, 30, 40°C, Kall Delicate/Varsam: 20, 30°C, Kall Mix wash/Blandad tvätt: 20, 30, 40, 60, 90°C, Wool/Ylle: 20, 30, 40°C, Kall... - Page 6 Ta bort transportsbultar Innan du använder tvättmaskinen måste transportsbultarna på baksidan av maskinen tas bort. Ta bort dom enligt följande steg: 1. Skruva av dom med skiftnyckel och ta bort bultarna. 2. Täck hålen med transporthåls pluggar. 3. Förvara transportsbultarna för framtida bruk. Välja rätt plats Innan du installerar tvättmaskinen så...
-
Page 7: Elektrisk Inkoppling
Placera avloppsslang Man kan placera avloppsslangen på två sätt: 1.Häng avloppsslangen över vasken. 2. Anslut avloppsslangen till avloppet Var noga med att placera utloppsslangen så att inte golvet skadas av vattenläckage Elektrisk Inkoppling - Då enhetens maximala ström är 10A när du använder värmefunktionen, se till att strömförsörjningen (ström, spänning och kablar) i ditt hem klarar denna belastning - Koppla in strömmen i ett uttag som är korrekt jordat och installerat. -
Page 8: Användning
4. Användning Manövrera tvättmaskinen Checklista och Förberedelser innan du tvättar kläder Läs den här manualen noga för att undvika problem med tvättmaskinen och så kläderna inte tar skada. Kontrollera om dina kläder färgar av sig. Efter att en handduk med lite tvättmedel används för att tvätta hörnen på... - Page 9 Checklista och förberedelser innan kläder tvättas Töm fickorna på innehåll. Se över fickorna för tvättning, töm dom på styva föremål så som dekorationer och mynt, annars tvättmaskinen skadas eller utsättas för onormala problem. För kläderna som ska tvättas så är de kategoriserade enligt följande kriterier: Symboltyperna på...
-
Page 10: Snabbstart
Håll kolla på detta innan du tvättar: Tvättmaskinen är inte till för att tvätta vattentätt material (skidkläder, gardiner) När det kommer till tyger som vatten inte biter så lätt på, saker som vattentäta kuddar och kläder, så är det bäst att inte tvätta dom. För då finns det en risk att vatten rinner ut eller att det bildas vibrationer som orsakar skada under sköljningen eller vattentömningen så... - Page 11 Starta tvättmaskinen Koppla in strömmen. Kolla att vattenrören är ordentligt inkopplade. Öppna kranen helt. Stoppa in kläderna som ska tvättas och fyll på med tvättmedel och sköljmedel. Tryck på knappen ”Power”. Ställ in rätt program och funktioner och tryck på “Start/Pause”. Välja program Korrekt tvättprogram väljs baserat på...
- Page 12 Program med en extra sköljning, kan det göra barnets plagg renare och extra sköljning bidrar till att skydda barnet hud. - Spin Separat centrifugering. Tvål-vatten och sköljvatten ska tömmas innan centrifugering. - Rinse&Spin Separat Skölj- och centrifugeringsprogram. - My cycle Programmerbar funktion.
-
Page 13: Tvättprogram
Optionsval "˄" och "˅" knapparna används för att val inom respektive funktion . Funktionens ikon i displayen blinkar ( 0,5 sek . på och 0,5 sek . av ). Skumavkänning För mycket tvättmedel kan leda till ett överflöd av lödder, vilket påverkar tvätt och sköljeffekten. Den här proceduren aktiveras automatiskt och vattenmängden ökas om ett överflöd av lödder detekteras. - Page 14 Rengöring av tvättmaskinen Korrekt underhåll av tvättmaskinen kan förlänga dess livslängd. Ytan kan tvättas med utspädda icke-hala neutrala rengöringsmedel. Om vattnet rinner över, torka genast upp det med en trasa. Slå inte på maskinen med vassa föremål. Notera: använd dig inte av myrsyra eller dess utspädda motsvarigheter Rengöra tvätt-trumman Rost som lämnas kvar av metal-artiklar inuti trumman ska tas bort med hjälp utav klorin-fritt...
- Page 15 Rengöra tvättmedelsfacket och spår 1.Tryck ner pilen i sköljmedellocket på insidan av facket. 2.Lyft upp fästet och ta ut mjukgörningsmedelslocket och tvätta ur alla spår med vatten. 3.Sätt tillbaka fästet och tryck in facket igen. Rengöra inloppsfiltret Om det inte kommer något vatten när man slår på kranen måste inloppsfiltret rengöras.
-
Page 16: Felsökning
tömningen så kan det vara på grund av att föremål såsom säkerhetsnålar, mynt etc. blockerar pumpen. Gör följande: 1. Koppla ur apparaten; 2. Om nödvändigt, vänta tills vattnet kallnat. 3. Öppna servicepanelen. Sätt en behållare under för att samla in eventuellt spill. 4. -
Page 17: Garantivillkor
Felkoder Display Orsak Lösning Vattenpåfyllning tar mer än 7 min. Öppna kranen eller vänta tills vattnet rinner normalt Undersök filtret i inloppsventilen Räta ut slangen Kontrollera andra kranar Tömning tar mer än 3 min. Gör rent och räta ut slangen Gör rent filtret på... -
Page 18: Directions For Use (Gb)
Directions for Use (GB) Please read the instructions carefully before using the product and keep it for future reference. 1. Specification TWM-1400/7 Modell nr. Washing machine Description 230V~/50Hz Voltage / Frequency 1950 W Rated power 10 A Rated current 7,0 kg... -
Page 19: Design
- Take care that power voltage and frequency shall be identical to those of washing machine. - Do not use any socket with rated current less than that of washing machine. Never pull out power plug with wet hand. - To ensure your safety, power cord plug must be inserted into an earthed three-pole socket. Check carefully and make sure that your socket is properly and reliably earthed. -
Page 20: Control Panel
Control Panel Rotary Switch Function There are 9 types of washing selection functions in display. For example: Cotton: With the corresponding temperature selections: 20 , 30, 40, 60, 90 °C, Cold Quick wash: 20, 30, 40°C, Cold Synthetic: 20, 40, 60°C, Cold Eco wash: 20, 30, 40°C, Cold Delicate: 20, 30°C, Cold Mix wash: 20, 30, 40, 60, 90°C,... - Page 21 Remove transport bolts Before using this washing machine, transport bolts must be removed from the backside of this machine. Please take the following steps to remove the bolts: 1.Loosen all bolts with spanner and then remove them. 2.Stop the holes with transport hole plugs. 3.Keep the transport bolts properly for future use.
-
Page 22: Electrical Connection
Place outlet hose There are two ways to place the end of outlet hose: 1.Put it beside the water trough. 2.Connect it to the branch drain pipe of the trough. Electrical Connection - As the maximum current through the unit is 10A when you are using its heating function, please make sure the power supply system (current, power voltage and wire) at your home can meet the normal loading requirements of the electrical appliances. -
Page 23: Operation
- Power plug must match the socket and cabinet must be properly and effectively earthed. - Do not use multi-purpose plug or socket as extension cord. - Do not connect and pull out plug with wet hand. - When connecting and pulling out the plug, hold the plug tightly and then pull it out. Do not pull power cord forcibly. - Page 24 Powder detergents can easily leave the residues in the clothes to generate the bad smell, so they shall be sufficiently rinsed. Detergent cannot easily get dissolved completely if there is too much detergent or water temperature is rather low. It can remain in clothes, pipes and washing machines to pollute the clothes.
- Page 25 To protect baby skin Baby articles (baby clothes and towels) including napkins shall be washed separately. If they are washed together with the adults' clothes, they may be infected. Rinsing times shall be increased to ensure the thorough rinsing and cleaning without the detergent residues. It is suggested that the parts that are easily stained such as white sockets, collars and sleeves etc.
-
Page 26: Quick Start
2. Put a little detergent into the box and close it. 3. Press the button “ON/OFF”. 4. Press the button “Start/Pause”. The drawer is separated as follows: I Pre-detergent or washing powder. II main detergent, softener, pre-dip, bleaching or decontaminating products. - Page 27 Select the procedure The proper washing procedures shall be selected according to the types, quantities, and dirtiness of the clothes to be washed in combination with the following washing temperature table. 90°C Seriously besmirched, pure white cotton, or flax (for example: coffee table cloth, canteen table cloth, towels, bed sheets) 60°C...
- Page 28 - Mixed wash You can select this procedure wash the tough clothes, that need much more time and strength .It is used for the daily clothes of cotton, such as sheets, chained, pillowcases bathrobe and underwear. - Baby care Baby care procedure with an extra rinse, it can make the baby's wear cleaner and make the rinse performance better to protect the baby skin.
- Page 29 3. Press Start/Pause to commence the Delay operation. Cancel the Delay function: Press the Delay button until the light will be off (0-Led products ) and press the Delay button until the display will to be 0h ( Lcd and Led products) . Notes: If there is any break in the power supply while the machine is operating, a special memory stores the selected program and when the power is restored, it continues where it left off.
-
Page 30: Table Of Washing Procedures
Table of washing procedures ● Means must The energy class is A+ Energy test program: Cotton intensive ○ Means optional 60℃/40℃; Half load for 7.0Kg machine: 3.5Kg. Means not necessary “Cotton is the “standard washing programs to which the information in the label and the fiche relates, and these programs are suitable to clean normally soiled cotton laundry and that they are the most efficient program. - Page 31 Cleaning and Maintenance of Washing Machine Cabinet Proper maintenance on the washing machine can extend its working life. The surface can be cleaned with diluted non-abrasive neutral detergents when necessary. If there is any water overflow, use the wet cloth to wipe it off immediately. No sharp items are allowed to strike the cabinet.
- Page 32 Clean detergent drawer and grooves 1.Press down the arrow location on softener cover inside the drawer. 2.Lift the clip up and take out softener cover and wash all grooves with water. 3.Restore the softener cover and push the drawer into position. Clean inlet filter Inlet filter shall must be cleaned if there is not any or insufficient water in when the tap is opened.
-
Page 33: Troubleshooting
The pump should be inspected if the machine does not empty and/or spin; the machine makes an unusual noise during draining due to objects such as safety pins, coins etc. blocking the pump. Proceed as follows: 1. Disconnect the appliance; 2. -
Page 34: Error Codes
Use liquid detergents or the detergents special for drum Washing effects are The clothes are too dirty. Select a proper procedure. not good Insufficient detergent quantity. Add the proper detergent quantity according to the instructions in detergent package Abnormal noise Check if the fixing (bolts) has been Great vibration removed. -
Page 35: Warranty Provisions
8. Warranty Provisions This product comes with a 12-month warranty starting on the date of purchase. Within this period any defects in material or workmanship will be repaired without any charge. The following provisions shall apply regarding this warranty: 1. We expressly dismiss all other claims for damage, including consequential damages; 2.
