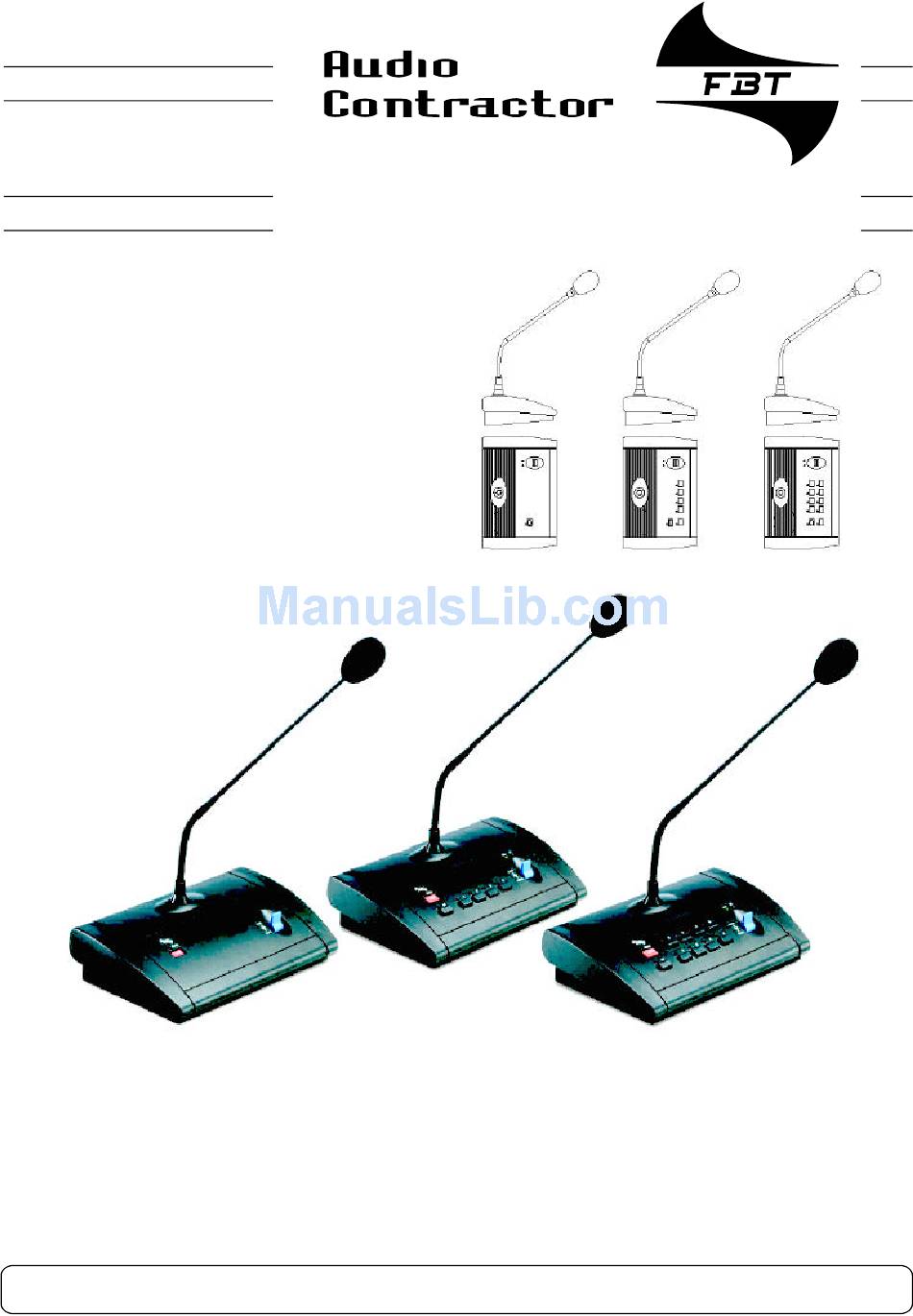

- Page 1 MB-T 8004 MB-T 8001 MB-T 8008 MANUALE DI ISTRUZIONI OPERATING MANUAL FBT ELETTRONICA S.p.A. - ZONA IND.LE SQUARTABUE - 62019 RECANATI (MC) - ITALY TEL. 071750591 r.a. - FAX 0717505920 - P.O. BOX 104 - E-mail : info@fbt.it - www.fbt.it...
- Page 2 Le informazioni contenute in questo manuale sono state scrupolosamente controllate; tuttavia non si assume nessuna responsabilità per eventuali inesattezze. La FBT Elettronica S.p.A si riserva il diritto di modificare le caratteristiche tecniche ed estetiche dei prodotti in qualsiasimomento e senza preavviso.
-
Page 3: Table Of Contents
EMERGENCY INTRODUZIONE INTRODUCTION FBT Audio Contractor propone diversi modelli FBT Audio Contractor proposes a range of desk di basi microfoniche, corredate di flessibile e microphones, with flexible goose-necks and interruttore, con o senza pulsanti di selezione switch, with or without area selection or zone o attivazione emergenza. - Page 4 Read the instructions contained in this manual questomanuale. carefully before connecting and using the appliance. L’errata installazione dell’apparecchiatura esime la FBT da ogni responsabilità. FBT declines all responsibility for incorrect installation of the appliance. APERTURA BASE STAND OPENING...
- Page 5 CONTROLLI E FUNZIONI CONTROLS AND FUNCTIONS MB-T 8008 MB-T 8004 MB-T 8001 Emg. Emg. Emg. Lock Lock Lock LOCK/OFF/MOM - Interruttore a tre LOCK/OFF/MOM Three-position switch; set posizioni; nella posizione centrale (off) la base to the central position (OFF) to turn the è...
- Page 6 CONTROLLI E FUNZIONI CONTROLS AND FUNCTIONS VISTA INTERNA / INTERNAL VIEW MB-T 8008 MB-T 8004 GROUND 1 2 3 SOUND GAIN CONFIGURAZIONE SEGNALI DI PREAVVISO PRE AND POST ANNOUNCEMENT CHIME ATTENZIONE: PER IL COLLEGAMENTO DEL CAVO CHIME RIVOLGERSI A PERSONALE QUALIFICATO. START STOP IMPORTANT: FOR LINE CONNECTIONS SEEK THE...
- Page 7 CONTROLLI E FUNZIONI CONTROLS AND FUNCTIONS MB-T 8001 VISTA INTERNA / INTERNAL VIEW CAVO MICROFONICO CON XLR-M + 2 CONDUTTORI DI CONTATTO LOGICO MICROPHONA CABLE WITH XLR-M + 2 LOGIC CONDUCTORS 1 2 3 ATTENZIONE: PER IL COLLEGAMENTO DEL CAVO RIVOLGERSI A PERSONALE QUALIFICATO.
-
Page 8: Esempi Di Collegamento
ESEMPI DI COLLEGAMENTO CONNECTION EXAMPLES MZU2008 IN/OUT COLD SHIELD PRIORITY CODE 12701 MZU 2008 PWR COLL CALL REMOTE ZONE CONTROLS SIGNAL MADE IN ITALY EMERGENCY POWER I max 100mA PRIORITY +15V -15V SIG. OUT COLD MUSIC OFF ZONE1 ZONE2 ZONE3 ZONE4 ZONE5 ZONE6... - Page 9 ESEMPI DI COLLEGAMENTO CONNECTION EXAMPLES CODE 11825 MCA 4240 PWR OUT 4 PWR OUT 3 RISK OF ELECTRIC SHOCK CHANNEL REMOTE VOLUME DO NOT OPEN TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER (OR BACK) NO USER SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED EMERGENCY EMERGENCY...
- Page 10 ESEMPI DI COLLEGAMENTO CONNECTION EXAMPLES MIXER 1 MMZ8004S MIXER 2 MMZ8004S CHANNEL DIRECT OUT CHANNEL DIRECT OUT LINE 0dBu PWR INP1-INP2 I max 150mA LINE 0dBu PWR INP1-INP2 I max 150mA COLD SHIELD COLD SHIELD INPUT 1 INPUT 1 GAIN GAIN 60 mic 60 mic...
- Page 11 ESEMPI DI COLLEGAMENTO CONNECTION EXAMPLES CHANNEL DIRECT OUT LINE 0dBu PWR INP1-INP2 I max150mA MMZ 8004S COLD SHIELD INPUT 1 GAIN MUSIC OFF MBT 8008 LATO COMPONENTI COMPONENTS SIDE...
-
Page 12: Connection Examples
ESEMPI DI COLLEGAMENTO CONNECTION EXAMPLES FUNZIONE DIN DON DIN DON FUNCTION MUTE G MA5240 MBT 8008... -
Page 13: Esempi Di Impiego
ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Scuole, Ospedali, Fabbriche Schools, Hospitals, Factories MBT 8008 MZU 2008 MZU 2008 link CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL ZONE 1 ZONE 2 ZONE 3 ZONE 4 ZONE 5 ZONE 6... - Page 14 ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Scuole, Centri commerciali, Centri sportivi, Palestre, Alberghi Schools, Shopping centre, Sports centres, Gymnasiums, Hotels MBT 8008 MZU 2008 MZU 2008 link CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL...
- Page 15 ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Centro commerciale con punti di chiamata locali. Aule giudiziarie Shopping centre with local call points. Courtrooms MBT 8004 MBT 8004 MMZ 8004S SA series DUAL CHANNEL AMPLIFIER - SA 2200 Ch 1 Ch 2 Clip Clip Active Protect...
- Page 16 ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Centro Ospedaliero, Centro commerciale, Fabbriche Hospitals, Shopping centre, Factories MBT 8004 MBT 8004 MCA 2240A or MCA 4240A zona 1 MULTICHANNEL POWER AMPLIFIER - MCA4200 CH 1 C H 2 CH 3 CH 4 SIGNAL CLIP FAILURE SIGNAL...
-
Page 17: Esempi Di Impiego
ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Sistema cerca persone Paging system ZONE 1 Local Paging System Locale SPKR LINE A INPUT B SPKR LINE B INPUT A SPKR MBT 8004 LINE C SPKR Centrale LINE D Central Paging System ZONE 2 Local Paging System Locale SPKR... -
Page 18: Employment Examples
ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Ospedali, Fabbriche, Centri sociali, Scuole Hospitals, Factories, Schools MBT 8004 MBT 8004 MMZ 8004S MCA 2240A MCA 4240A MULTICHANNELPOWERAMPLIFIER-MCA4200 zona 1 C H 1 CH 2 CH 3 C H 4 SIGNAL CLIP FAILURE SIGNAL CLIP FAILURE SIGNAL... -
Page 19: Schema A Blocchi
SCHEMA A BLOCCHI BLOCK DIAGRAM... -
Page 20: Specifiche Tecniche
SPECIFICHE TECNICHE TECHNICAL SPECIFICATIONS MBT 8001 MBT 8004 MBT 8008 interruttore, tasto emergenza, interruttore, tasto emergenza, Caratteristiche interruttore, tasto emergenza selezione 4 zone selezione 8 zone Microfono electrete electrete electrete Curva polare cardioide cardioide cardioide Risposta in frequenza 70Hz - 18kHz 70Hz - 18kHz 70Hz - 18kHz Sensibilità... -
Page 21: Impianti
IMPIANTI SYSTEMS CENTRI SPORTIVI SPORT CENTRES SERVICES SERVICES LINE 1 LINE 2 ROOF TRAVELLERS WAITING ROOM OFFICE BOOKING OFFICE LEFT-LUGGAGE OFFICE INFORMATION STAZIONI STATIONS LINE 1 LINE 2 LINE 3... - Page 22 IMPIANTI SYSTEMS SCUOLE SCHOOLS TOILET SECRETARY PRESIDENCY CLASSROOMS LABORATORY MAIN HALL ZONE 3 ZONE 1 ZONE 2 DRESSING DRESSING DRESSING ROOMS ROOMS ROOMS STALLS OFFICES OFFICES TICKET OFFICE FOUYERS ZONE 1 ZONE 2...
- Page 23 IMPIANTI SYSTEMS INDUSTRIE FACTORIES WOODWORK PAINTING PRODUCTION REFECTORY WAREHOUSE OFFICES RECEPTION ZONE 1 ZONE 2 ZONE 3 HALL 2 HALL 1 RISTORANTI RESTAURANTS ZONE 1 ZONE 2 ZONE 3...
-
Page 24: Systems
IMPIANTI SYSTEMS CENTRI SOCIALI YOUTH CENTRES TERRACE PLAY ROOM READING ROOM RESTAURANT TV ROOM MANAGER TOILET SERVICES MEETING ROOM GUARDAROBA ANNOUNCEMENTS ANNOUNCEMENTS + MUSIC WAREHOUSE SECTIONS SECRETARIAT MANAGER CASH DESK EXTERNAL SUPERMARKETS LINE 1 LINE 2... -
Page 25: Sistemi Public Address
SISTEMI PUBLIC ADDRESS SISTEMI PUBLIC ADDRESS ILMICROFONO L’obiettivo di un sistema Public Address è Il microfono è un dispositivo che trasforma le principalmente la diffusione di messaggi vocali. variazioni di pressione acustica in corrispondente L’eventuale trasmissione di un programma musicale energia elettrica, permettendo così... -
Page 26: Public Address Systems
PUBLIC ADDRESS SYSTEMS The aim of a public address system is the THEMICROPHONE communication of spoken announcements. The The microphone is a device that transforms the broadcasting of music for entertainment purposes is, variations in acoustic pressure into electric energy, when required, done at a low volume. -
Page 27: Emergenza
EMERGENZA EMERGENCY... - Page 28 --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- ---------------------------------------------------...
