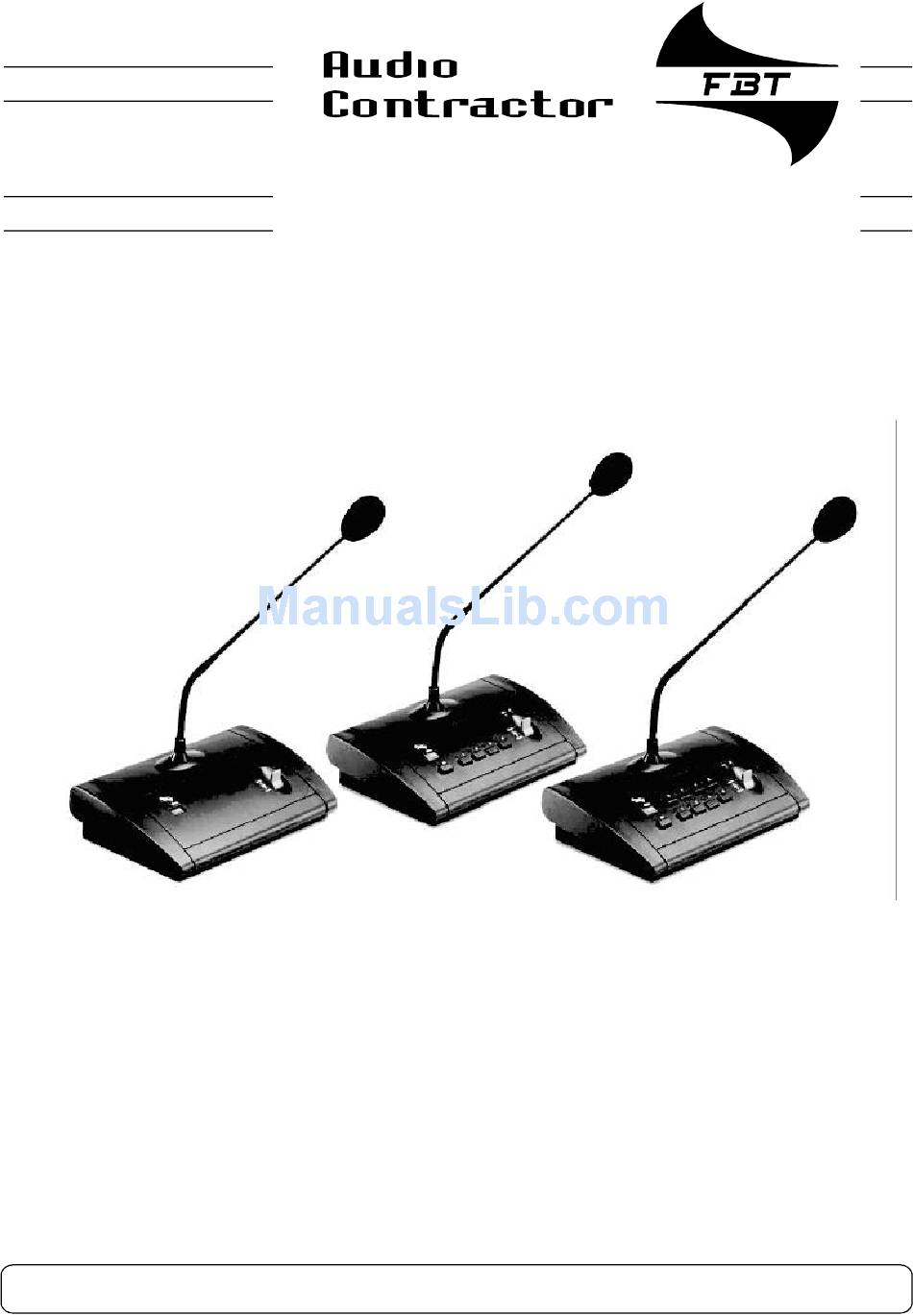

BASE MICROFONICA / MICROPHONE STAND
MB-T 8004
MB-T 8001
MB-T 8008
MANUALE DI ISTRUZIONI
OPERATING MANUAL
FBT ELETTRONICA S.p.A. - ZONA IND.LE SQUARTABUE - 62019 RECANATI (MC) - ITALY
TEL. 071750591 r.a. - FAX 0717505920 - P.O. BOX 104 - E-mail : info@fbt.it - www.fbt.it

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MB-T 8001 and is the answer not in the manual?

Questions and answers

Summary of Contents for Audio Contractor MB-T 8001

  • Page 1 BASE MICROFONICA / MICROPHONE STAND MB-T 8004 MB-T 8001 MB-T 8008 MANUALE DI ISTRUZIONI OPERATING MANUAL FBT ELETTRONICA S.p.A. - ZONA IND.LE SQUARTABUE - 62019 RECANATI (MC) - ITALY TEL. 071750591 r.a. - FAX 0717505920 - P.O. BOX 104 - E-mail : info@fbt.it - www.fbt.it...

  • Page 2: Table Of Contents

    EMERGENCY INTRODUZIONE INTRODUCTION FBT Audio Contractor propone diversi modelli FBT Audio Contractor proposes a range of desk di basi microfoniche, corredate di flessibile e microphones, with flexible goose-necks and interruttore, con o senza pulsanti di selezione switch, with or without area selection or zone o attivazione emergenza.
  • Page 3 AVVERTENZE WARNING ° To prevent annoying sound distortion, ° Per prevenire fastidiosi disturbi evitate di posizionare la base in prossimità di position the microphone well clear of power trasformatori di alimentazione, apparecchi TV, transformers, television sets, electric motors, motori elettrici, apparecchiature per il controllo lighting intensity controls and connecting lines.
  • Page 4 CONTROLLI E FUNZIONI CONTROLS AND FUNCTIONS MB-T 8008 MB-T 8004 MB-T 8001 Emg. Emg. Emg. Lock Lock Lock LOCK/OFF/MOM - Interruttore a tre LOCK/OFF/MOM Three-position switch; set posizioni; nella posizione centrale (off) la base to the central position (OFF) to turn the è...
  • Page 5 CONTROLLI E FUNZIONI CONTROLS AND FUNCTIONS VISTA INTERNA / INTERNAL VIEW MB-T 8008 MB-T 8004 GROUND 1 2 3 SOUND GAIN CONFIGURAZIONE SEGNALI DI PREAVVISO PRE AND POST ANNOUNCEMENT CHIME ATTENZIONE: PER IL COLLEGAMENTO DEL CAVO CHIME RIVOLGERSI A PERSONALE QUALIFICATO. START STOP IMPORTANT: FOR LINE CONNECTIONS SEEK THE...
  • Page 6 CONTROLLI E FUNZIONI CONTROLS AND FUNCTIONS MB-T 8001 VISTA INTERNA / INTERNAL VIEW CAVO MICROFONICO CON XLR-M + 2 CONDUTTORI DI CONTATTO LOGICO MICROPHONA CABLE WITH XLR-M + 2 LOGIC CONDUCTORS 1=GND 2=HOT 3=COLD COLD 1 2 3 ATTENZIONE: PER IL COLLEGAMENTO DEL CAVO RIVOLGERSI A PERSONALE QUALIFICATO.

  • Page 7: Esempi Di Collegamento

    ESEMPI DI COLLEGAMENTO CONNECTION EXAMPLES MZU2008 IN/OUT COLD SHIELD PRIORITY CODE 12701 MZU 2008 PWR COLL CALL REMOTE ZONE CONTROLS SIGNAL MADE IN ITALY EMERGENCY POWER Imax100mA PRIORITY +15V -15V SIG. OUT COLD MUSIC OFF ZONE1 ZONE2 ZONE3 ZONE4 ZONE5 ZONE6 ZONE7 ZONE8...
  • Page 8 ESEMPI DI COLLEGAMENTO CONNECTION EXAMPLES CODE 11825 MCA 4240 PWR OUT 4 PWR OUT 3 RISKOFELECTRICSHOCK CHANNEL REMOTE VOLUME DONOTOPEN TO REDUCE THE RISKOFELECTRIC SHOCK DO NOT REMOVECOVER (OR BACK) NO USER SERVICEABLE PARTSINSIDEREFERSERVICING TO QUALIFIED EMERGENCY LINE EMERGENCY LINE SERVICEPERSONNEL PRIORITY INPUTB...
  • Page 9 ESEMPI DI COLLEGAMENTO CONNECTION EXAMPLES MIXER 1 MMZ8004S MIXER 2 MMZ8004S CHANNEL DIRECT OUT CHANNEL DIRECT OUT LINE0dBu LINE 0dBu PWRINP1-INP2 I max150mA PWRINP1-INP2 Imax150mA COLD SHIELD COLD SHIELD INPUT 1 INPUT 1 GAIN GAIN 60 mic 60 mic 30 line 30 line MUSIC OFF MUSIC OFF...
  • Page 10 ESEMPI DI COLLEGAMENTO CONNECTION EXAMPLES CHANNEL DIRECT OUT LINE0dBu PWRINP1-INP2 Imax150mA MMZ 8004S COLD SHIELD INPUT 1 GAIN MUSICOFF MBT 8008 LATO COMPONENTI COMPONENTS SIDE...

  • Page 11: Connection Examples

    ESEMPI DI COLLEGAMENTO CONNECTION EXAMPLES FUNZIONE DIN DON DIN DON FUNCTION MUTE G MA 5240 MBT 8008...

  • Page 12: Esempi Di Impiego

    ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Scuole, Ospedali, Fabbriche Schools, Hospitals, Factories MBT 8008 MZU 2008 MZU 2008 link CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL ZONE 1 ZONE 2 ZONE 3 Z O N E 4 Z O N E 5 ZONE 6...
  • Page 13 ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Scuole, Centri commerciali, Centri sportivi, Palestre, Alberghi Schools, Shopping centre, Sports centres, Gymnasiums, Hotels MBT 8008 MZU 2008 MZU 2008 link CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL MUSIC CALL...
  • Page 14 ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Centro commerciale con punti di chiamata locali. Aule giudiziarie Shopping centre with local call points. Courtrooms MBT 8004 MBT 8004 MMZ 8004S SA series DUALCHANNEL AMPLIFIER-SA2200 Ch 1 Ch 2 Clip Clip Active Protect SA series DUALCHANNEL AMPLIFIER-SA2200 Ch 1 Ch 2...
  • Page 15 ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Centro Ospedaliero, Centro commerciale, Fabbriche Hospitals, Shopping centre, Factories MBT 8004 MBT 8004 MCA 2240A or MCA 4240A zona 1 MULTICHANNELPOWERAMPLIFIER-MCA4200 C H 1 C H 2 C H 3 C H 4 SIGNAL CLIP FAILURE SIGNAL CLIP...

  • Page 16: Esempi Di Impiego

    ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Sistema cerca persone Paging system ZONE 1 Local Paging System Locale SPKR LINE A INPUT B SPKR LINE B INPUT A SPKR MBT 8004 LINE C SPKR Centrale LINE D Central Paging System ZONE 2 Local Paging System Locale SPKR...

  • Page 17: Employment Examples

    ESEMPI DI IMPIEGO EMPLOYMENT EXAMPLES Ospedali, Fabbriche, Centri sociali, Scuole Hospitals, Factories, Schools MBT 8004 MBT 8004 MMZ 8004S MCA 2240A MCA 4240A MULTICHANNELPOWERAMPLIFIER-MCA4200 zona 1 C H 1 C H 2 C H 3 C H 4 SIGNAL CLIP P R T FAILURE SIGNAL...

  • Page 18: Schema A Blocchi

    SCHEMA A BLOCCHI BLOCK DIAGRAM...

  • Page 19: Specifiche Tecniche

    SPECIFICHE TECNICHE TECHNICAL SPECIFICATIONS MBT 8001 MBT 8004 MBT 8008 interruttore, tasto emergenza, interruttore, tasto emergenza, Caratteristiche interruttore, tasto emergenza selezione 4 zone selezione 8 zone Microfono electrete electrete electrete Curva polare cardioide cardioide cardioide Risposta in frequenza 70Hz - 18kHz 70Hz - 18kHz 70Hz - 18kHz Sensibilità...

  • Page 20: Impianti

    IMPIANTI SYSTEMS CENTRI SPORTIVI SPORT CENTRES SERVICES SERVICES LINE 1 LINE 2 ROOF TRAVELLERS WAITING ROOM OFFICE BOOKING OFFICE LEFT-LUGGAGE OFFICE INFORMATION STAZIONI STATIONS LINE 1 LINE 2 LINE 3...
  • Page 21 IMPIANTI SYSTEMS SCUOLE SCHOOLS TOILET SECRETARY PRESIDENCY CLASSROOMS LABORATORY MAIN HALL ZONE 1 ZONE 2 ZONE 3 DRESSING DRESSING DRESSING ROOMS ROOMS ROOMS STALLS OFFICES OFFICES TICKET OFFICE FOUYERS ZONE 1 ZONE 2...
  • Page 22 IMPIANTI SYSTEMS INDUSTRIE FACTORIES PAINTING WOODWORK PRODUCTION REFECTORY WAREHOUSE OFFICES RECEPTION ZONE 1 ZONE 2 ZONE 3 HALL 2 HALL 1 RISTORANTI RESTAURANTS ZONE 1 ZONE 2 ZONE 3...

  • Page 23: Systems

    IMPIANTI SYSTEMS CENTRI SOCIALI TERRACE YOUTH CENTRES PLAY ROOM READING ROOM RESTAURANT TV ROOM MANAGER TOILET SERVICES MEETING ROOM GUARDAROBA ANNOUNCEMENTS ANNOUNCEMENTS + MUSIC WAREHOUSE SECTIONS SECRETARIAT MANAGER CASH DESK EXTERNAL SUPERMARKETS LINE 1 LINE 2...

  • Page 24: Sistemi Public Address

    SISTEMI PUBLIC ADDRESS SISTEMI PUBLIC ADDRESS ILMICROFONO L’obiettivo di un sistema Public Address è Il microfono è un dispositivo che trasforma le principalmente la diffusione di messaggi vocali. variazioni di pressione acustica in corrispondente L’eventuale trasmissione di un programma musicale energia elettrica, permettendo così...

  • Page 25: Public Address Systems

    PUBLIC ADDRESS SYSTEMS The aim of a public address system is the THE MICROPHONE communication of spoken announcements. The The microphone is a device that transforms the broadcasting of music for entertainment purposes is, variations in acoustic pressure into electric energy, when required, done at a low volume.

  • Page 26: Emergenza

    EMERGENZA EMERGENCY...
  • Page 27 --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- --------------------------------------------------- ---------------------------------------------------...
  • Page 28 code 16113 Le informazioni contenute in questo manuale sono state scrupolosamente controllate; tuttavia non si assume nessuna responsabilità per eventuali inesattezze. La FBT Elettronica S.p.A si riserva il diritto di modificare le caratteristiche tecniche ed estetiche dei prodotti in qualsiasi momento e senza preavviso. All information included in this operating manual have been scrupulously controlled;...
