Summary of Contents for EVOGEN MSTP 175

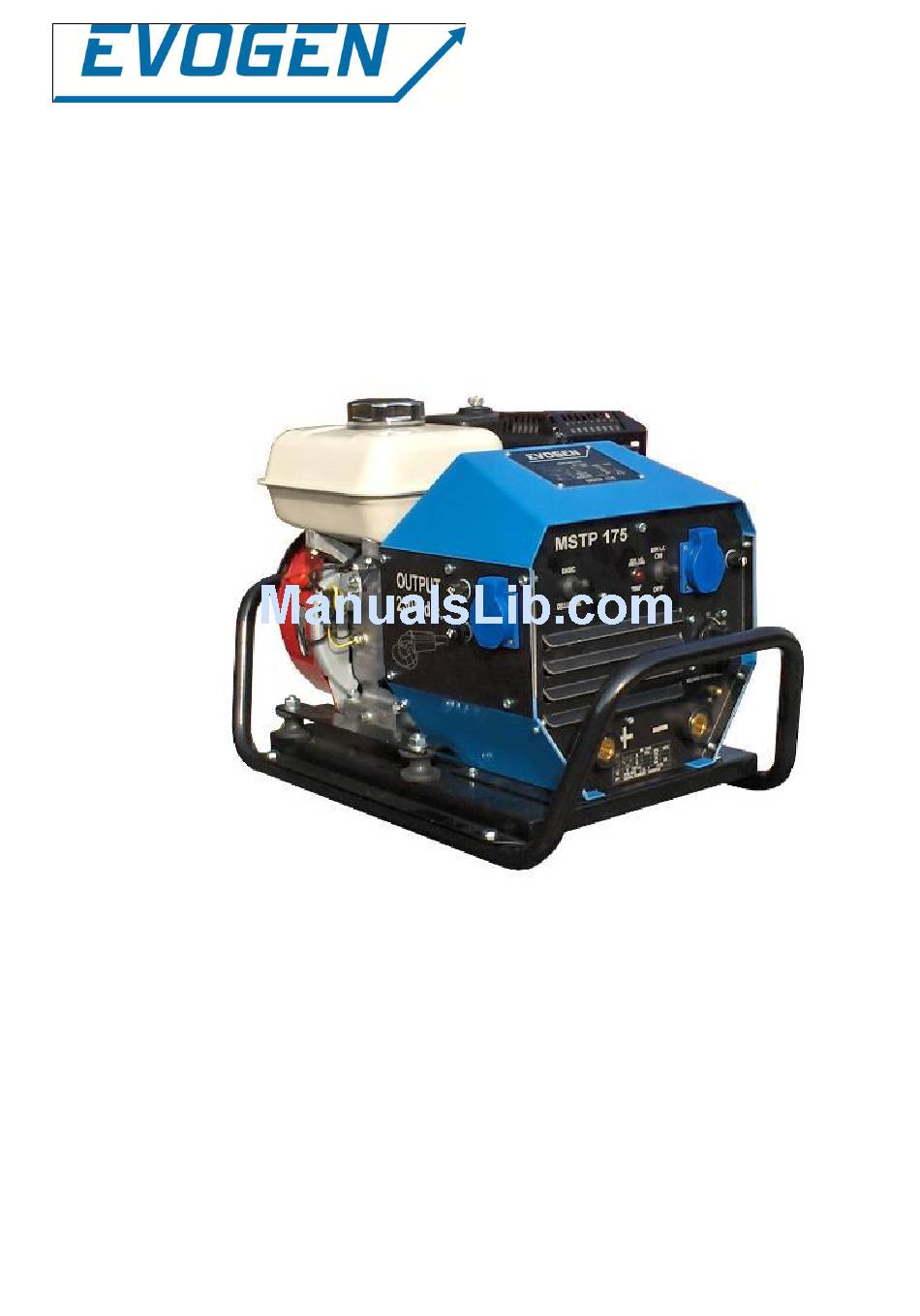

- Page 1 MOTORSVETS ENGINE DRIVEN WELDER MSTP 175 KAN SVETSA CELLULOSA ELECTRODER DRIFTSMANUAL OWNER’S MANUAL 2010-10-18/CL...
-
Page 2: Table Of Contents
INNEHÅLL / TABLE OF CONTENTS 1-TEKNISKA DATA / TECHNICAL SPECIFICATIONS 1.1 DC Svetsning. / D.C. welding 1.2 Inverter 1.3 Motor / Engine 1.4 Allmänna egenskaper / General Features 2-VIKTIGT / IMPORTANT 3-RESERVDELAR/ SPARE PARTS 4-BESKRIVNING AV INGÅENDE DELAR / PARTS DESCRIPTION 5-ANVÄNDANDE / USE OF MACHINE 5.1 Start av motor / Starting the engine 5.2 Stopp av motor / Stopping the engine... -
Page 3: Inverter
1.TEKNISKA DATA / TECHNICAL SPECIFICATIONS 1.1 MOTORSVETS / WELDER Tändspänning / Striking voltage basic Tändspänning / Striking voltage cellulosic Uteffekt / Rated output at 60% duty cycle 165A - 24V Max svetsström / Welding output current max 175A Strömområde / Range of control 40 - 175A Elektroddiameter max / Electrodes diameter 1.2 MOTOR / ENGINE... -
Page 4: 2-Viktigt / Important
2-VIKTIGT / IMPORTANT Före drifttagning av denna motorsvets, läs Before install the machine and however noggrant igenom denna manual och följ alla before every operation, read carefully instruktioner. following manual of instruction and use. Manualen beskriver hur man skall handha och present manual instruction... -
Page 5: 3-Reservdelar/ Spare Parts
3-RESERVDELAR / SPARE PARTS... - Page 6 Art. Nr. BESKRIVNING DESCRIPTION C001-012 Svetsuttag plus Welding clamp C001-012 Svetsuttag minus Welding clamp C001-230 Omkopplare Selector C001-114 Omkopplare 1 way switch C003-286 Lysdiodslampa C001-115 3-vägs omkopplare 3 way switch C003-054 Uttag 230V 230V socket C003-049 Säkringshållare Fuse housing 089-251 Frontpanel Front 002-071-2...
- Page 7 Art. Nr. BESKRIVNING DESCRIPTION 089-340 Aluminiumplåt Aluuminium platen C003-049 Säkringshållare Fuse housing C003-054 Schuko uttag AC Schuko socket...
- Page 8 4-BESKRIVNING / PARTS DESCRIPTION Figur.8 / Pct.8 BESKRIVNING DESCRIPTION Omkopplare Basik/Cellulosa Basic/Cellulosic switch Överhettningsskydd inverter Inverter termal shutdown Omkopplare inverter 230V AC 230V switch Uttag 230V AC 1Ph 1000 W 230V AC 1Ph socket Säkring Fuse Svetsuttag plus Welding socket positive pole Svetsuttag minus Welding socket negative pole Omkopplare svetsström...
- Page 9 5-ANVÄNDNING AV MOTORSVETSEN / USE OF MACHINE 5.1 START / STARTING Efter påfyllning av smörjolja gör enligt After filling up with oil and fuel, proceed as följande. follow: Turn the fuel valve to the ON position (fig. 1). Vrid bränslekran till läge ON (figur.
-
Page 10: Stopp Av Motor / Stopping The Engine
5.2 STOPP AV MOTOR / STOPPING THE ENGINE Vid stopp av motorn vid en nödsituation vrid To stop the engine in an emergency situation driftreglaget enligt figur 6 till läge OFF. turn the engine switch to the OFF position. Under normal condition, use the following Vid normal kontrollerad stopp utförs detta procedure : enligt följande:... -
Page 11: Användning Som Motorsvets / Use Of Machine As Welder
5.4 ANVÄNDNING SOM MOTORSVETS / USE OF MACHINE AS WELDER Anslut svetskablarna till uttagen. Connect the welding cables to the suitable Ställ omkopplare Pos 1 i figur 8 i det läge sockets. Bring the selector n°1 pct. 8 on the som motsvarar den typ av elektrod som skall användas.CELLULOSIC för cellulosa position according with the electrode you... - Page 12 5.5 ANVÄNDNING AV MOTORSVETSEN SOM DC GENERATOR / USE OF MACHINE AS D.C. GENERATOR Uttaget Pos 10 enligt figur 8 skall användas för 230Vdc 2kW output, is available by schuko att mata sliprondeller och borrmaskiner upp till socket n°10 pct.8, for supplying collector 2 kW eller belysning typ glödljus upp till 2 kW.
-
Page 13: 7-Elschema Inverter 50Hz / 50Hz Inverter Wiring Diagram
7-ELSCHEMA INVERTER 50Hz / 50Hz INVERTER WIRING DIAGRAM 7.1 KONVERTER DC-DC / DC-DC CONVERTER... -
Page 14: 50Hz Inverter
7.2 50Hz INVERTER... - Page 15 7.3 KOMPONENTPLACERING INVERTER / COMPONENTS VIEW INVERTER...
