DÉMARREUR
®
À DISTANCE
M A N U E L D E L ' U S A G E R
MODÈLE RS-614XR
ET RS-624
Conçu pour tout véhicule
automobile hybride, à
essence ou diésel.
(ENGLISH ON REVERSE)
V
EUILLEZ CONSULTER LES RÈGLES DE SÉCURITÉ
'
.
AVANT L
UTILISATION DE CE PRODUIT
C
ERTAINES FONCTIONS PEUVENT NÉCESSITER DU
.
MATÉRIEL SUPPLÉMENTAIRE NON INCLUS
NOS DE BREVETS
CAN 1.130.426
É.-U. 4.345.554 - 5.614.883
- 5.617.819 - 5.673.017
ET AUTRES BREVETS EN INSTANCE
Tous droits réservés © Directed 2012
Août 2012
UBRS614XR/624
Advertisement
Table of Contents
Related Manuals for AstroStart RS-614XR
Summary of Contents for AstroStart RS-614XR
- Page 1 DÉMARREUR ® À DISTANCE M A N U E L D E L ’ U S A G E R MODÈLE RS-614XR ET RS-624 Conçu pour tout véhicule automobile hybride, à essence ou diésel. (ENGLISH ON REVERSE) EUILLEZ CONSULTER LES RÈGLES DE SÉCURITÉ...
- Page 2 à un circuit différent du circuit auquel est branché le récepteur; ƒ consulter le concessionnaire ou un technicien qualifié en matière de radiotélévision. Avertissement: Tout changement ou toute modification qui ne font pas l'objet d'une autorisation expresse de Directed peuvent annuler le droit de l'usager d'utiliser l'appareil. www.astrostart.com...
-
Page 3: Table Of Contents
USAGER POUR COMMANDE À DISTANCE Le RS-614XR et RS-624 sont des commandes de démarrage à distance qui vous offrent des fonctions de télé- déverrouillage vous permettant de commander les verrous de portière ainsi que l'accès au coffre arrière. Ces fonctions sont optionnelles et peuvent nécessiter du matériel et des raccordements lors de l'installation. - Page 4 ) ......................13 VERROUILLAGE DU CLAVIER TÉLÉCOMMANDE À BOUTONS SEULEMENT ) ........................... 13 ANIQUE TÉLÉCOMMANDE À BOUTONS SEULEMENT ..................................13 ODES DE NON DÉMARRAGE PROGRAMMATION DE TÉLÉCOMMANDES ADDITIONNELLES ..................14 VÉRIFICATIONS DE SÉCURITÉ .............................. 14 ....................................14 NTERRUPTEUR DE CAPOT ......................
-
Page 5: Règles De Sécurité
Ne laissez jamais une personne ou un animal sans surveillance à bord du véhicule lorsque ce dernier est maintenu en marche par le démarreur à distance (mode continu). ƒ Rapportez immédiatement tout problème de fonctionnement au dépositaire AstroStart qui a procédé à l’installation. ƒ Le produit ou son usage ne doivent, en aucun cas, être modifiés. -
Page 6: Séquence De Sécurité Pour Véhicules À Boîte De Vitesses Manuelle
SÉQUENCE DE SÉCURITÉ POUR VÉHICULES À BOÎTE DE VITESSES MANUELLE Votre démarreur à distance a été conçu de manière à vous contraindre à effectuer une série d'actions qui ont pour but d'assurer que le levier de vitesses soit placé au point mort (neutre) au moment où vous quittez votre véhicule. Cette série d'actions, appelée «séquence de sécurité», vise à... -

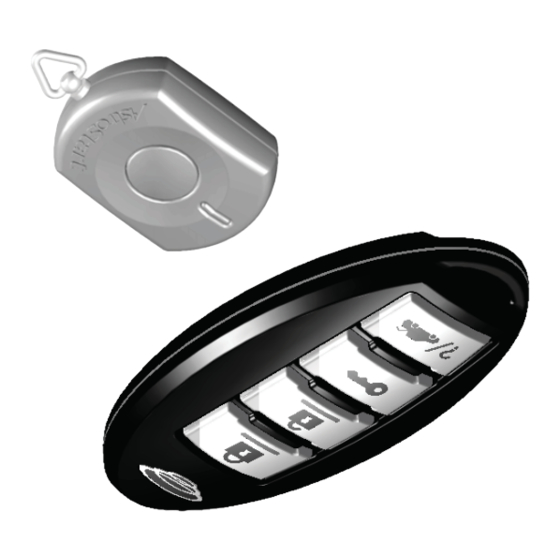

Page 7: Les Télécommandes
Les télécommandes illustrées peuvent différer de celle incluse dans les kits. TÉLÉCOMMANDES À 4 BOUTONS Votre télécommande peut émettre sur deux canaux différents, vous permettant ainsi de RS-624 RS-614XR commander à distance deux véhicules séparément. (2 voies) (1 voie) Seule la commande «Panique» est transmise sur les deux canaux lors de l’émission d’une simple commande (en alternant les canaux de transmission). -
Page 8: Tableau Des Commandes Pour Télécommandes À 4 Boutons
TABLEAU DES COMMANDES POUR TÉLÉCOMMANDES À 4 BOUTONS ONFIRMATIONS OUTONS OMMANDES LAXON ROUPE ROUPE ANIQUE 30 / 60 (> 4 (> 4 ÉMARRAGE ONTINU RRÊT (> 4 ERROUILLAGE < 2 A PORTÉE EST RÉDUITE SI ÉVERROUILLAGE < 2 A PORTÉE EST RÉDUITE SI 1 / 3 OFFRE (>4 sec.) -
Page 9: Confirmation De La Télécommande 2 Voies À 4 Boutons
CONFIRMATION DE LA TÉLÉCOMMANDE 2 VOIES À 4 BOUTONS Confirmation de la télécommande La télécommande affiche deux types de confirmations, celles qui suivent la transmission d’une commande, appelées instantanées, puis celles qui sont émises lors du changement d’état d’une fonction supervisée par le système, appelées confirmations d’état. -
Page 10: Les Commandes De Démarrage
LES COMMANDES DE DÉMARRAGE DÉMARRAGE DU MOTEUR Appuyer sur la touche de démarrage pendant 2 secondes. Le système règle automatiquement la durée du contact d'allumage aux besoins de votre véhicule; les feux de position clignotent une fois (durée : quatre secondes) puis restent allumés pendant toute la durée de fonctionnement du moteur. Si plus d'une commande est émise, chaque commande de démarrage successive fait reprendre la durée de fonctionnement au début du cycle, les feux de position clignotent une fois pour confirmer la réception de la commande et le klaxon se fait entendre un coup (programmable lors de l’installation) pour vous aviser que le moteur tourne déjà. -
Page 11: Mode Continu
URÉE DE FONCTIONNEMENT DU MOTEUR Le moteur de votre véhicule s'arrêtera automatiquement au terme d'une durée de fonctionnement prédéterminé (voir «Réglage de la durée de fonctionnement» à la page 10). Les feux de position demeureront allumés tant que le moteur sera en marche. MODE CONTINU La fonction «Mode Continu»... -
Page 12: Interrupteur Principal
INTERRUPTEUR PRINCIPAL L'interrupteur principal est habituellement monté sous le tableau de bord. Il comprend un bouton à deux positions (I = ON et O = OFF). L'interrupteur permet d'annuler les fonctions de démarrage. Il n'interrompt cependant pas les autres commandes qui demeurent actives (commande des verrous, etc.). ARRÊT Consultez le tableau des commandes à... -
Page 13: Commandes De Dé/Verrouillage
COMMANDES DE DÉ/VERROUILLAGE Si votre véhicule est équipé d'un dispositif de verrouillage et de déverrouillage (électrique) des portières, plusieurs fonctions peuvent être télécommandées. Ces applications sont optionnelles et peuvent nécessiter l'achat de matériel additionnel. Consultez votre détaillant; il saura vous conseiller. Les systèmes suivants peuvent être commandés : ƒ... -
Page 14: Autres Commandes
AUTRES COMMANDES ANTIVOL (COUPE-CIRCUIT) Programmable Actif ou Inactif lors de l’installation. Votre démarreur à distance est muni d’un système antivol. Cette fonction, lorsque activée, coupera tout circuit nécessaire au fonctionnement du véhicule (raccordement optionnel). Deux types d’antivols sont offerts. ANTIVOL DE TYPE «ARMEMENT PASSIF» Ce type d'antivol s’active automatiquement après que la clé... -
Page 15: Verrouillage Du Clavier (Télécommande À 4 Boutons Seulement)
VERROUILLAGE DU CLAVIER (TÉLÉCOMMANDE À 4 BOUTONS SEULEMENT) Vous pouvez verrouiller le clavier de votre télécommande afin d'éviter toute émission de commande accidentelle. Notez que ce mode s’active et se désactive de la même façon. Appuyer sur les boutons simultanément pendant 2 secondes. PANIQUE (TÉLÉCOMMANDE À... -
Page 16: Programmation De Télécommandes Additionnelles
PROGRAMMATION DE TÉLÉCOMMANDES ADDITIONNELLES Au total, quatre télécommandes peuvent être programmées et utilisées en même temps. L'ajout d'une cinquième télécommande élimine la première. Remarque : Les codes de toutes les télécommandes sont supprimés aussitôt que la première commande d'apprentissage est émise. Il faudra donc reprogrammer toutes les autres télécommandes. Pour ajouter des télécommandes, il suffit de : ƒ... -
Page 17: Vérifications Relatives Aux Véhicules À Boite De Vitesses Manuelle
Si, sans appuyer sur la pédale de frein, le moteur du véhicule ne s'arrête pas immédiatement (ce qui n’est pas sécuritaire), placez l’interrupteur principal à la position «OFF» jusqu'à ce que la situation soit corrigée. Consultez votre centre de service. VÉRIFICATIONS RELATIVES AUX VÉHICULES À...
