Summary of Contents for Holmes QCM870P-36BDW

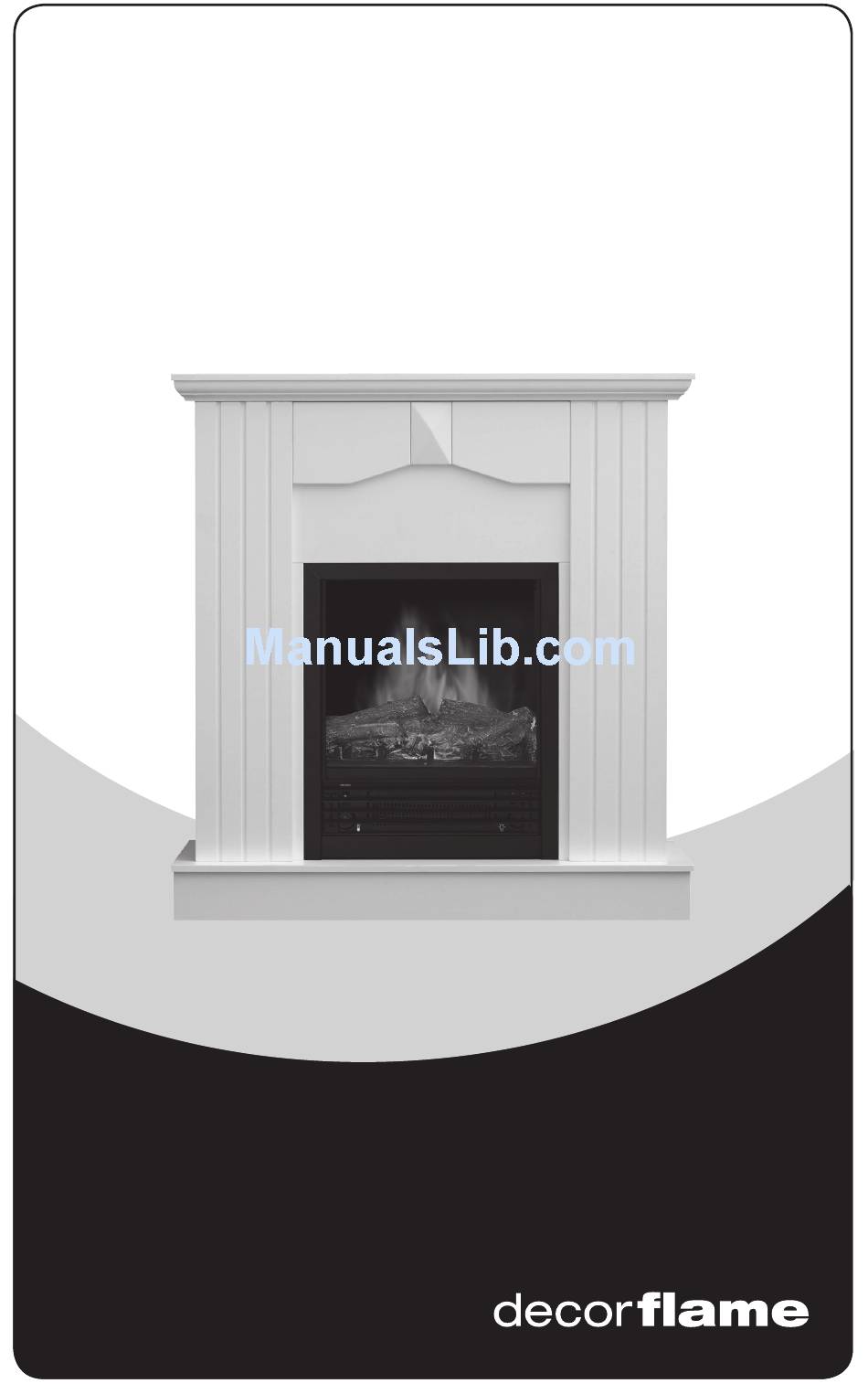

- Page 1 ELECTRIC FIREPLACE HEATER I N S T R U C T I O N M A N U A L QCM870P-36BDW / QCM870P-36BWH CTC # 64-3527 / 64-3528 HOLMES ATTENTION: 1. Find a location for the fireplace heater that is protected from direct sunlight.
-
Page 2: Important Safety Instructions
S A F E T Y I N S T R U C T I O N S IMPORTANT SAFETY INSTRUCTIONS WHEN USING ELECTRICAL APPLIANCES, BASIC PRECAUTIONS SHOULD ALWAYS BE FOLLOWED TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, AND INJURY TO PERSONS, INCLUDI NG THE FOLLOWING: 1) Read all instructions before using this 8) Do not run cord under carpeting. - Page 3 S A F E T Y I N S T R U C T I O N S 15) Avoid the use of an extension cord because the extension cord may overheat and cause a risk of fire. However, if you have to use an extension cord, the cord shall be No.16AWG minimum size and rated not less than 1875 watts.
- Page 4 S A F E T Y I N S T R U C T I O N S WARNING: IMPORTANT Procedures and techniques if not care- Please note when you open the carton fully followed - will result in damage to the carefully check the unit and make sure equipment.
-
Page 5: Parts List
A S S E M B LY I N S T R U C T I O N S PARTS LIST: Fireplace insert A) Top panel B) Base panel C) Front panel D) Left front panel E) Right front panel F) Left small panel G) Right small panel H) Left side panel... - Page 6 A S S E M B LY I N S T R U C T I O N S NOTE: If the KD SCREW(S) do not fit during (G) to the RIGHT FRONT PANEL (E) with 2 assembly, loosen the 2 screws to adjust the KD SCREWS.
- Page 7 A S S E M B LY I N S T R U C T I O N S Step 8: Tighten all KD SCREWS. Step 9: Carefully move the assembled unit to the desired location. The Fireplace Mantel should not be positioned in an area exposed to direct sunlight.
-
Page 8: Operation By The Control Panel
O P E R A T I O N fig. I 4. Use the SCREW FOR WALL to attach the other end of SAFETY CABLE to the wall. 5. Make sure all screws are tight. After reading complete instructions, confirm all controls on fireplace are in the OFF posi- tion. -
Page 9: Replacing The Light Bulbs
C L E ANING / WARRANT Y MA IN T ENA NCE / RISK OF FIRE: temperature control dial to the right (clock- Do not exceed the wise) to increase the desired temperature recommended bulb and to the left for lower temperature. This wattage. -
Page 10: Warranty
W A R R A N T Y CLEANING To clean unit first turn off controls on unit and unplug the unit from power source. To clean glass display panel; remove dust with clean dry cloth or to remove finger prints and other marks clean glass with clean damp cloth. -
Page 11: Foyer Électrique
FOYER ÉLECTRIQUE M A N U E L D ’ I N S T R U C T I O N S QCM870P-36BDW / QCM870P-36BWH CTC # 64-3527 / 64-3528 HOLMES ATTENTION : 1. Choisissez pour votre poêle-foyer électrique un emplacement protégé... -
Page 12: Directives De Sécurité Importantes
D I R E C T I V E S D E S É C U R I T É DIRECTIVES DE SÉCURITÉ IMPORTANTES POUR UTILISER UN APPAREIL ÉLECTRIQUE, IL FAUT TOUJOURS OBSERVER DES PRÉCAUTIONS DE BASE, AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, DE DÉCHARGES ÉLECTRIQUES ET DE BLESSURES CORPORELLES, DONT LES SUIVANTES : 1) Lisez toutes les directives avant d’utiliser... - Page 13 D I R E C T I V E S D E S É C U R I T É 12) Pour éviter les risques d’incendie, ne vibration excessive, pour éviter de les endommager. bloquez en aucune façon les prises d’air de l’appareil ou ses sorties d’évacuation.
- Page 14 D I R E C T I V E S D E S É C U R I T É AVERTISSEMENT: IMPORTANT Veuillez noter : Lorsque vous ouvrez le carton Si vous ne respectez pas bien procédures d’expédition du produit, vérifiez attentivement et techniques d’utilisation, l’appareil sera l’appareil pour vous assurer qu’il n’est pas endommagé, et l’utilisateur s’expose à...
-
Page 15: Directives D'assemblage
DIRECTIVES D’ASSEMBLAGE LISTE DES PIÈCES Foyer encastrable A) Panneau supérieur B) Panneau de base C) Panneau de façade D) Panneau avant gauche E) Panneau avant droit F) Panneau de petite dimension gauche G) Panneau de petite dimension droit H) Panneau latéral gauche J) Panneau latéral droit M) Vis KD N) Bride de fixation... - Page 16 DIRECTIVES D’ASSEMBLAGE NOTA : Si les VIS KD ne s’ajustent pas Étape 4 : Fixez le panneau de petite dimen- pendant le montage, desserrez les deux vis sion gauche (F) au panneau de façade pour régler le RACCORD EN PLASTIQUE gauche (D) avec 2 vis de type KD.
- Page 17 DIRECTIVES D’ASSEMBLAGE fig. G fig. F Étape 7 : Placez l’encastrement du foyer Étape 8 : Serrez toutes les VIS KD. avec précaution dans l’ouverture de l’unité. La façade de l’encastrement du foyer doit Étape 9 : Déplacez soigneusement l’unité être à...
-
Page 18: Opération
O P É R A T I O N OPÉRATION À PARTIR DU 2. Placer le bord arrière du parement près TABLEAU DE COMMANDES du mur. Les commandes de l’appareil sont derrière la 3. Attacher la CÂBLE DE SÉCURITÉ au pare- grille, sous le panneau de verre avant;... -
Page 19: Entretien
E N T R E T I E N AVERTISSEMENT: 1500 W: pour le fonctionnement à haute température, appuyez sur cet interrupteur pendant que l’interrupteur MARCHE/ARRÊT Avant de tenter toute intervention et l’interrupteur de 750 watts sont en position d’entretien ou de nettoyage de cet appareil, ON pour la température élevée. -
Page 20: Garantie
N E T T O Y A G E / G A R A N T I E GARANTIE Chaque poêle-foyer électrique est testé en usine et est garanti pour une période de un an. S’il arrivait que l’appareil ne fonctionne pas correctement au cours de cette période de un an à...
