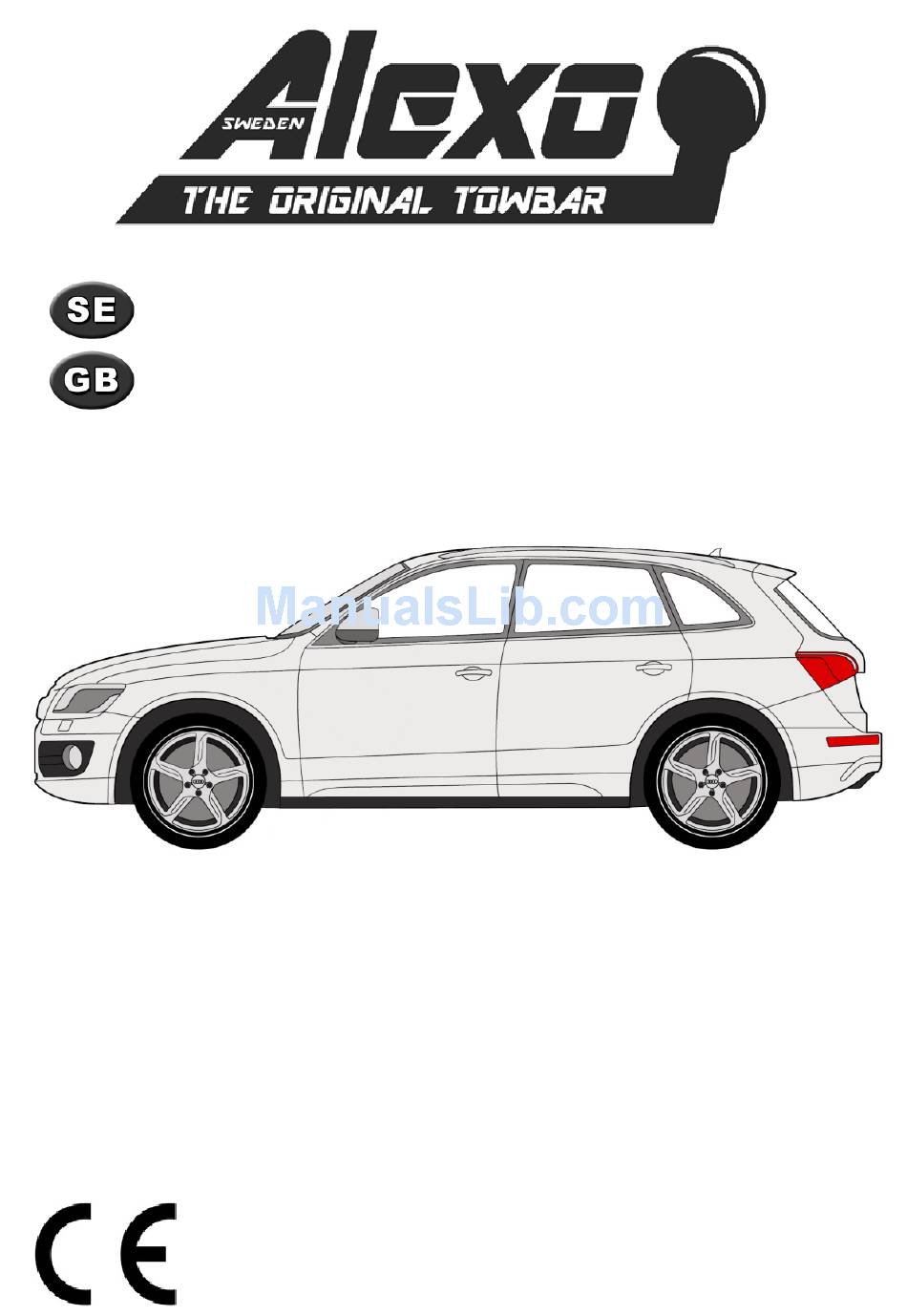

- Page 1 Information, Monterings- och bruksanvisning Information, Installation and Operating Instructions Audi Q5 2008» (passar även S-line) (Also fits S-line) ATS: 610-016 Alexo Sweden - The Original Towbar e20*94/20...
- Page 2 Generella riktlinjer Dragkroken skall monteras i enlighet med monteringsanvisningarna. Montering bör endast ske av behörig mekaniker. Monteringen sker på egen risk och skador som uppkommer på grund av monterad dragkrok kan ej belastas tillverkaren. Nationella direktiv beträffande monteringen ska beaktas. Det är förbjudet att göra ändringar eller ombyggnader på...
- Page 3 Material 2 x (M12x70 - 8,8) 6 x (M10x100 - 8,8) Viktigt! Se till att samtliga delar finns med innan installationen påbörjas. 2 x (M12) 2 x (M10) Important! Make sure that all parts are 2 x (M12) available prior to starting 6 x (M10) the fitting procedure.
-
Page 5: Installation Instructions
Monteringsanvisningar OBS - beskrivande bilder finns på nästkommande sidor. • Demontera bakspoilern. • Demontera crash-balken, denna kasseras. • Skjut in dragkroksbalken i bilens chassie och skruva åt med bultar M10x100 8.8 (point 2). • Momentdrag samtliga skruvar enligt moment-tabellen. • Montera bakspoilern. - Page 10 Anteckningar...
- Page 11 When connection of the GDS-X7 system the diagram below specifies which signal cables should be used. Colours may vary, when uncertain use a voltmeter. Audi Q5 2008» Finns cigg-uttag baktill skall ström tas därifrån. Notering Mätning måste ske med bakluckan stängd! Multiplexa kablar = endast röd kabel...
- Page 12 (T) kg g = 9,81 m/s T= 2400 kg S= 100 kg D= 12 kN Alexo Towbars Sweden Official distributor Sweden: BilX Nordic AB www.alexo.se info@alexo.se Industrivägen 23, SE-302 41 Halmstad, SWEDEN Made by IHP tel: +46 (0) 35 221575 www.bilx.se...
