- Page 1 Bedienungshinweise 1.1...

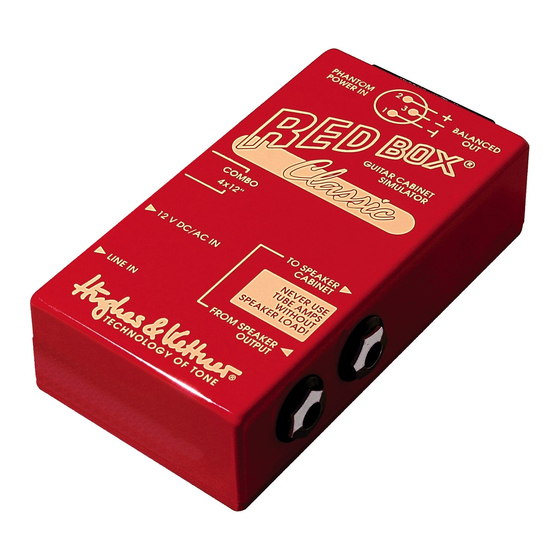

- Page 3 Die Hughes & Kettner Red Box Classic verwandelt Line-Out- und Speaker-Out-Signale von Gitarren- verstärkern in symmetrierte, frequenzkorrigierte Signale, und ermöglicht so den direkten An- schluss an ein Mischpult. Dabei kann eine 4 x 12" Cabinet- oder 2 x 12" Combo-Charakteristik ge- wählt werden.
- Page 4 Betrieb an Röhrenverstärkern, Transistorverstärkern & Vorstufen Röhrenendstufen sind entscheidend am Sound- verhalten eines Gitarrenverstärkers beteiligt. Bei Einsatz eines Röhrenverstärkers empfiehlt es sich daher, das Lautsprechersignal (Speaker) zur Soundabnahme zu verwenden. Bei Transis- torverstärkern ist wegen des besseren Rauschab- standes und des besseren Dynamikverhaltens das Vorstufensignal (Line Out) vorzuziehen.
-
Page 5: Troubleshooting
Trouble Shooting Die Red Box ist verkabelt, aber es liegt kein Signal am Balanced Out an: • Spannungsversorgung für die Red Box ist nicht vorhanden. Stellen Sie die Spannungsver- sorgung durch das Einsetzen einer 9 V Block batterie oder Verwendung eines entsprechen- den Netzteiles oder Einschalten der Phantom Power am Mischpult her. - Page 6 Das Balanced Out Signal brummt: • Die Versorgungsspannung für die Red Box ist zu klein. Bitte überprüfen Sie die Batterie bzw. das verwendete Netzteil. • Über die Erdung des angeschlossenen Misch- pults/Tapes besteht eine Betätigen Sie den Ground Lift Schalter auf der Unterseite der Redbox, verwenden Sie hierzu einen kleinen Schraubendreher.
- Page 7 Technische Daten Balanced Out elektronisch symmetriert 1= GND/2 = +/3= -600 Ω XLR-Buchse: 600 Ω Impedanz: Dämpfung: Line In/DI-Out: 24 dB Speaker In/DI-Out: 54 dB Speaker In 6,3 mm Klinkenbuchse: unsymmetrisch Impedanz: 500 kΩ max.Pegel mit 9 V Batterie/Netzteil: + 40 dBV mit 48 V Phantom: + 54 dBV Line In...
- Page 8 Operating Instructions 1.1...
- Page 10 The Hughes & Kettner Red Box Classic converts Line Out and Speaker Out signals into balan- ced, frequency-compensated signals, enabling a direct feed to a mixer. The Red Box Classic fea- tures two voicing options, a 4 x12" cabinet and a 2 x12"...
- Page 11 Operating the Red Box with tube amps, solid state amps & preamps: The power amp stage in an all-tube amp is instru- mental in shaping your guitar amp‘s tone, which is why we recommend you tap the power amp speaker signal (Speaker) when utilizing a tube amp.
- Page 12 Troubleshooting The Red Box is connected, but no signal is routed to the Balanced Out jack: • The Red Box is not receiving power. Insert a 9V block battery, plug in the proper adapter, or switch the mixer desk‘s phantom power on. •...
- Page 13 • Activate your amp‘s or the mixer/recorder’s ground lift switch, or use a transformer to galvani- cally separate the line circuit. • The connecting cable is poorly positioned and is picking up interference from a nearby source (perhaps a mains cord, transformer, etc.). Replace it with a high-quality cable and move this cord away from the noise source.
-
Page 14: Technical Specifications
Technical Specifications Balanced Out: electronically balanced XLR jack 1=GND/2 = +/3 = - 600 ohms Impedance: 600 ohms Damping: Line In/ DI Out: 24 db Speaker In/ DI Out: 54 db Speaker In: 1/4" jack: unbalanced Impedance: 500 K-ohms Max. level with 9 V battery/adaptor: +40 dbV 48 V phantom power: +54 dbV,...
