8level IPG-200 User Manual

Voip ata w/router function
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

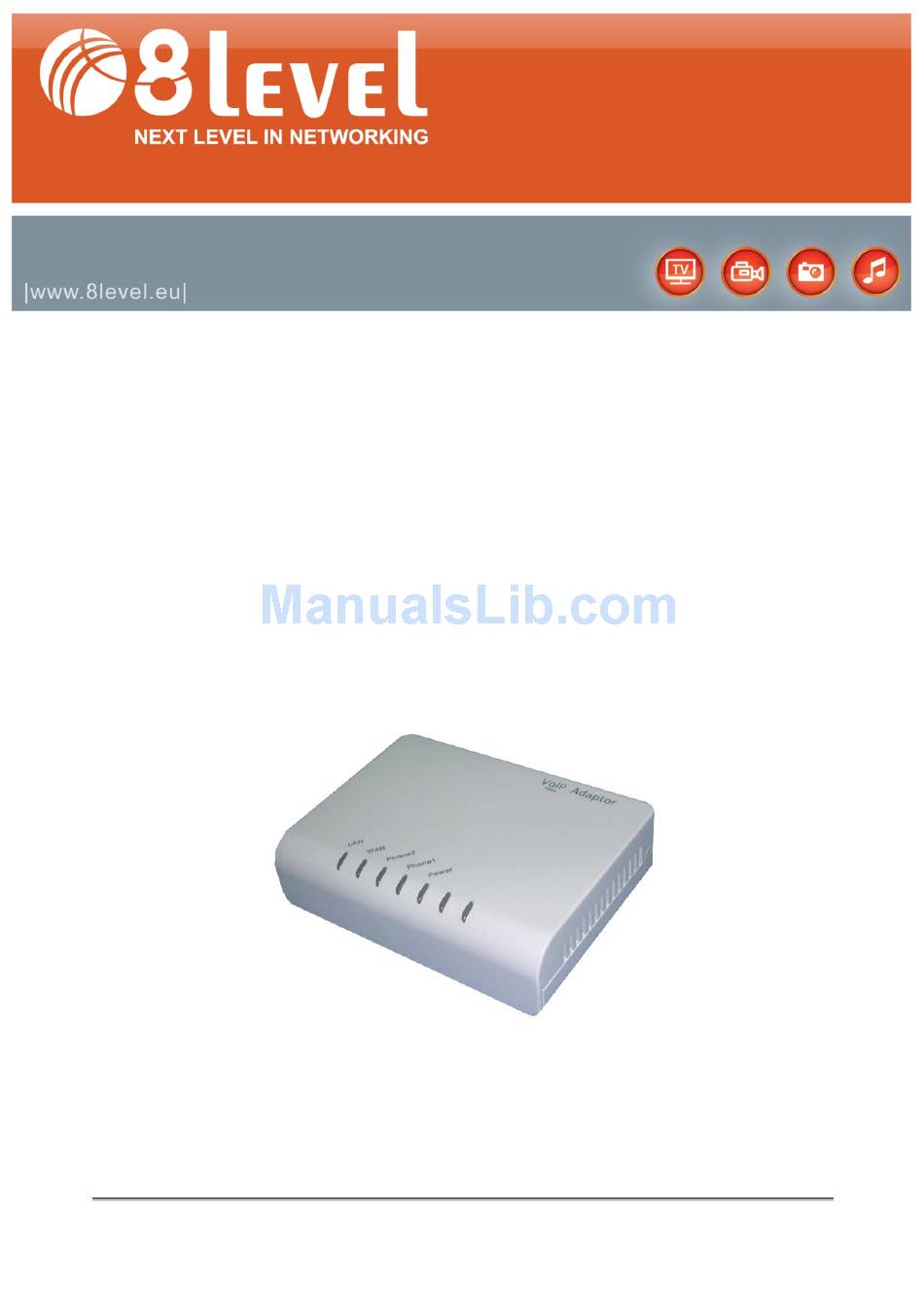

USER MANUAL

IPG-200/IPG-110
VoIP ATA w/router function


V1.0_20120227

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IPG-200 and is the answer not in the manual?

Questions and answers

Related Manuals for 8level IPG-200

Summary of Contents for 8level IPG-200

  • Page 1: User Manual

    USER MANUAL IPG-200/IPG-110 VoIP ATA w/router function     V1.0_20120227...

  • Page 2: Table Of Contents

    VoIP  ATA  with  router  function  User  Manual  Table of Contents  TABLE OF CONTENTS ........................ 1    5    VERVIEW   5    UDIENCE   5    CRONYMS  ABLE   5    NTRODUCTION &   6    RONT  ANEL    NDICATORS    EAR  ANELS IPG‐200/IPG‐110   7   ...
  • Page 3 VoIP  ATA  with  router  function  User  Manual    38  AC  ILTERING   39  ORT  ILTERING   40  ONTENT  ILTERING MAINTENANCE ........................ 41    41    YSTEM   41  ENERAL   42  IME  ETTING   42  UTO  ROVISION DDNS  42    43    OOLS  ...
  • Page 4 VoIP  ATA  with  router  function  User  Manual  COPYRIGHT & TRADEMARKS    We  reserve  the  right  to  change  the  product  specification  without  notification.        is  a  registered  trademark  of  8level.  No  part  of  the  manual  may  be  reproduced, translated or processed in any other form without permission from 8level  NEXT LEVEL IN NETWORKING. All rights reserved. Copyright © 2011 8level.     ...
  • Page 5 VoIP  ATA  with  router  function  User  Manual     ...

  • Page 6: Overview

    VoIP  ATA  with  router  function  User  Manual  Introduce    IPG‐200/IPG‐110  series  are  the  low  cost  VoIP  Solutions.  This  document  describes  the  usage  of  IPG‐200/IPG‐110 (Analogue Telephone Adapter)      1.1 Overview    An Analogue Telephone Adapter, or IPG‐200/IPG‐110, is a device that allows one to connect a normal  PSTN telephone to the Internet in order to make or place telephone calls.    IPG‐200/IPG‐110 provides a direct analog interface for PSTN, PBX, fax machines, analog telephones,  and other devices that require an analog port.    1.2 Audience    This  document  is  intended  for  system  vendor  who  are  using  IPG‐200/IPG‐110  to  build  an  Internet  telephony gateway or server application. It is assumed that the reader has the general knowledge of VoIP ...

  • Page 7: Front Panel Led Indicators & Rear Panels

    VoIP  ATA  with  router  function  User  Manual    FXO Port(PSTN)  FXS Port  WAN Port  LAN Port  RJ‐11 port  SIP  Model    IPG‐200  0  2  1  1  2      The  IPG‐110    Analogue  Telephone  Adapter  (IPG‐110)  support  SIP  VoIP  Protocol.  The  IPG‐110    Analogue  Telephone  Adapter  (IPG‐110)  allows  1~2  lines  analog  voice  and  fax  communication  over  a  traditional data communications/data networking digital Internet. ...

  • Page 8: Ipg-200/Ipg-110 Specification

    VoIP  ATA  with  router  function  User  Manual  IPG‐110          ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐  LED                State    Description  ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐  1. POWER            On      IPG‐110 is power ON    Off      IPG‐110 is power Off  ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ ...
  • Page 9 VoIP  ATA  with  router  function  User  Manual  DTMF Relay : PCM/SIP INFO / Out‐of‐band DTMF Relay (RFC2833)  DND  Hot‐Line  Jitter Buffer Control  DNS Server    FAX T.38  Session Timer  MWI (Message Waiting Indicator)    IP Specification:  SIP (RFC 3261) , SDP (RFC 2327), Symmetric RTP,    STUN  (RFC3489),  ENUM  (RFC  2916),  RTP  Payload  for  DTMF  Digits  (RFC2833),  Outbound  Proxy  Support,                                                          WAN: PPPoE client, DHCP client, Fix IP Address, PPTP/L2TP with WAN (Static、DHCP、PPPoE) ...
  • Page 10 VoIP  ATA  with  router  function  User  Manual  Humidity: up to 90% non‐condensing    Emission: FCC Part 15 Class B, CE Mark    RoHS Compliant  Dimension : 115 x 85 x 29 mm  Weight: 165 g     ...

  • Page 11: Installation And Setup

    VoIP  ATA  with  router  function  User  Manual  Installation and Setup    2.1 Package Content    Please  check  enclosed  product  and  its  accessories  before  installation.  (Refer  to  the  item  number).  These  contents  are  from  pre‐released  product.  The  contents  for  the  final  product  might  change  a  little  bit. ...

  • Page 12: H Ardware Installation

    VoIP  ATA  with  router  function  User  Manual  2.2Hardware Installation    Port Description: DEMO Model IPG‐200          Port Description: DEMO Model IPG‐110          Item  Port  Description 1  FXS(Foreign Exchange Station) FXS  port can be connected to analog  telephone sets or  Trunk Line of PBX.  2  PSTN(FXO)  Connect to PBX or CO line with RJ‐11(Gray) analog line.  FXO port was connected to the extension port of a PBX  or directly connected to a PSTN line of carrier.  3  WAN(Wide Area Network)  Connect  to  the  network  with  an  Ethernet  cable.  This  port ...
  • Page 13 VoIP  ATA  with  router  function  User  Manual  Installation:  1 Connect the 12V DC IN to the power outlet with power adaptor.    2 Connect FXO to PSTN.    3 Connect FXS to a telephone jack with the RJ‐11 analog cable.    Connecting to a PC:    1 Connect the Ethernet cable (with RJ‐45 connector) to any LAN port.    2 Connect the other end of the Ethernet cable to your PC’s installed network interface card (NIC).    Connecting to an External Ethernet Hub or Switch:    1 Connect the Ethernet cable (with RJ‐45 connector) to WAN port.    2.  Connect  the  other  end  of  the  Ethernet  cable  to  DSL/Cable  modem  or  the  external  Ethernet  hub  or  switch. ...

  • Page 14: Wizard Setup

    VoIP  ATA  with  router  function  User  Manual        How to use VoIP?    1.    Configure SIP user account to register your SIP proxy, use web configuration:    “SIP Settings” ‐> “Account Setting”    a. Port Phone Number      b. Port Authentication User Name      c. Port Authentication Password    d. Confirmed Password    .    Configure SIP registrar server and proxy server, use web configuration:    “SIP Settings” ‐> “Server Setting”    a. Registrar Server Address  b. Outbound Proxy Address    3.    Make sure IPG‐200/IPG‐110 has already registered to your proxy, and then you can make a call     ...
  • Page 15 VoIP  ATA  with  router  function  User  Manual  Step 1. Connection wizard          Step 2. Welcome to the VOIP ATA Connection Wizard         Step 3. Time Zone Setup      Time Zone Select : Choose your time zone  NTP Server : Select NTP server.         ...
  • Page 16 VoIP  ATA  with  router  function  User  Manual  Step 4. WAN Port Type Setup:    For  most  users,  Internet  access  is  the  primary  application.  The  IPG‐110/IPG‐200  support  the  WAN  interface for Internet access and remote access. The following sections will explain more details of WAN  Port Internet access and broadband access setup. When you click “WAN Port Type Setup” from within the  Wizard Setup, the following setup page will be show.    Three methods are available for Internet Access:    Fixed IP User: If you are a leased line user with a fixed IP address, fill out the following items with  the information provided by your ISP.          WAN IP Address: check with your ISP provider    Subnet mask: check with your ISP provider    Default Gateway: check with your ISP provider     ...
  • Page 17 VoIP  ATA  with  router  function  User  Manual  you are connected to the Internet through a DSL line, check with your ISP to see if they use PPPoE. If they  do, you need to select this item.          PPPoE User Name: Enter User Name provided by your ISP    PPPoE Password: Enter Password provided by your ISP.    Confirmation Password: Enter Password to confirm again.        Step 6.Voip Setup       ...
  • Page 18 VoIP  ATA  with  router  function  User  Manual      □SIP Number: you need to input the User Name get from your ISP.  □SIP Server add: you need to input the Proxy add get from your ISP.  □SIP Server Domain: you need to input the SIP Domain get from your ISP.    □User Name: you need to input the Register User Name get from your ISP.  □Password: you need to input the Register Password get from your ISP.      Step 7. Finishing the Wizard Setup                   ...

  • Page 19: Network Setting

    VoIP  ATA  with  router  function  User  Manual  Network Setting  WAN Interface  LAN Interface          3.1 WAN Interface    WAN (Wide Area Network) is a network connection connecting one or more LANs together over some  distance.  For  example,  the  means  of  connecting  two  office  buildings  separated  by  several  kilometers  would be referred to as a WAN connection. The size of a WAN and the number of distinct LANs connected  to a WAN is not limited by any definition. Therefore, the Internet may be called a WAN.      WAN  Settings  are  settings  that  are used  to connect to  your  ISP  (Internet  Service  Provider).  The  WAN  settings are provided to you by your ISP and often times referred to as "public settings". Please select the ...

  • Page 20: Dhcp Client

    VoIP  ATA  with  router  function  User  Manual        DHCP client  Dynamic  Host  Configuration  Protocol  (DHCP),  Dynamic  IP  (Get  WAN  IP  Address automatically).  If  you  are connected to the Internet through a Cable modem line, then a dynamic IP will be assigned.    Note: WAN port gets the IP Address, Subnet Mask and default gateway IP address automatically, if DHCP  client is successful. ...

  • Page 21: Pppoe

    VoIP  ATA  with  router  function  User  Manual        PPPoE  Point‐to‐Point Protocol over Ethernet (PPPoE). Some ISPs provide DSL‐based services and use PPPoE to  establish  communication  link  with  end‐users.  If  you  are  connected  to  the  Internet  through  a  DSL  line,  check with your ISP to see if they use PPPoE. If they do, you need to make sure the following items, PPPoE  User name: Enter username provided by your ISP. PPPoE Password: Enter password provided by your ISP.     ...

  • Page 22: Pptp With Wan (Static 、Dhcp、Ppp O E)

    VoIP  ATA  with  router  function  User  Manual  PPTP with WAN (Static、DHCP、PPPoE)  Some ISPs provide DSL‐based service and use PPTP with Static, DHCP or PPPoE to establish communication  link with end‐users.      ■PPTP Server IP Address: check with your VPN /PPTP Server provider  ■PPTP User Name: PPTP Dial‐in account    ■PPTP Password: PPTP Dial‐in Password  ■PPTP MTU Size  ■Request MPPE Encryption  ■Remote LAN setting: select SIP Call by LAN IP Address or not      L2TP with WAN (Static、DHCP、PPPoE) – only IPG‐110  Some ISPs provide DSL‐based service and use L2TP with Static, DHCP or PPPoE to establish communication  link with end‐users.        ■L2TP Server IP Address: check with your VPN /PPTP Server provider  ■L2TP User Name: L2TP Dial‐in account    ■L2TP Password: L2TP Dial‐in Password  ■L2TP MTU Size  ■Request MPPE Encryption  ■Remote LAN setting: select SIP Call by LAN IP Address or not   ...

  • Page 23: Lan Interface

    VoIP  ATA  with  router  function  User  Manual  3.2 LAN Interface    These are the IP settings of the LAN (Local Area Network) interface for the device. These settings may  be referred to as "private settings". You may change the LAN IP address if needed. The LAN IP address is  private to your internal network and cannot be seen on the Internet. The default IP address is 192.168.1.1  with a subnet mask of 255.255.255.0.    LAN  is  a  network  of  computers  or  other  devices  that  are  in  relatively  close  range  of  each  other.  For  example, devices in a home or office building would be considered part of a local area network.               ...

  • Page 24: Nat

    VoIP  ATA  with  router  function  User  Manual  □Assigned  DHCP  IP  Address:  Enter  the  starting  IP  address  for  the  DHCP  server’s  IP  assignment  and  the  ending IP address for the DHCP server’s IP assignment.    □DHCP IP Lease Time ‐ Assign the length of time for the IP lease, default setting is 86400 seconds.      DHCP Table            3.3 NAT      A  Demilitarized  Zone  is  used  to  provide  Internet  services  without  sacrificing  unauthorized  access  to  its  local private network. Typically, the DMZ host contains devices accessible to Internet traffic, such as Web ...

  • Page 25: Port Forwarding

    VoIP  ATA  with  router  function  User  Manual  can allow the computer to have unrestricted Internet access. Enter the IP address of that computer as a  DMZ host with unrestricted Internet access. Adding a client to the DMZ may expose that computer to a  variety of security risks; so only use this option as a last resort.        Port Forwarding  Entries in this table allow you to automatically redirect common network services to a specific machine  behind the NAT firewall. These settings are only necessary if you wish to host some sort of server like a  web server or mail server on the private local network behind your Gateway's NAT firewall.                                                 ...

  • Page 26: Voip Setting (Ipg-200/Ipg-110)

    VoIP  ATA  with  router  function  User  Manual  VOIP Setting (IPG‐200/IPG‐110)  SIP  is  a  request‐response  protocol,  dealing  with  requests  from  clients  and  responses  from  servers.  Participants  are  identified  by  SIP  URLs.  Requests  can  be  sent  through  any  transport  protocol.  SIP  determines the end system to be used for the session, the communication media and media parameters,  and the called party's desire to engage in the communication. Once these are assured, SIP establishes call  parameters at either end of the communication, and handles call transfer and termination.   ...
  • Page 27 VoIP  ATA  with  router  function  User  Manual  IPG‐110          4.1 SIP Setting    Sip setting  In  SIP  Settings  you  can  setup  the  Service  Domain,  Port  Settings,  Codec  Settings,  Codec  ID  Settings,  RTP  Setting,  RPort  Setting  and  Other  Settings.  If  the  VoIP  service  is  provided  by  ISP,  you  need  to  setup  the  related information correctly then you can register to the SIP Proxy Server correctly. ...
  • Page 28 VoIP  ATA  with  router  function  User  Manual        □Account Name: you can input the name you want to display.  □Number: you need to input the User Name get from your ISP.  □SIP Display Name: you can input the name you want to display.  □SIP Server Addr: Enable / Disable Register Proxy server and input the Proxy Addr get from your ISP.  □SIP Server Port: you need to input the Proxy Port get from your ISP.  □SIP Server Domain: you need to input the SIP Domain get from your ISP.    □Reg Expire (sec): SIP registration expired time.  □Outbound Proxy Server: you need to input the Outbound Proxy get from your ISP. If your ISP does not  provide the information, then you can skip this item.  □Outbound  Proxy  Address:  Enable  /  Disable  Register  Outbound  Proxy  server  and  input  the  Outbound  Proxy Address get from your ISP.  You can see the Register Status in the Status item. If the item shows “Registered”, then your VoIP Phone is  registered to the ISP, you can make a phone call directly.  If you have more than one SIP account, you can following the steps to register to the other ISP.    When you finished the setting, please click the Apply button.   ...
  • Page 29 VoIP  ATA  with  router  function  User  Manual  STUN  enables  a  device  to  find  out  its  public  IP  address  and  the  type  of  NAT  service  its  sitting  behind.      When you enable the STUN function, you must input the STUN server address.            SIP Advance          □SIP Port Number ‐ Assign the SIP port number of IPG‐110/IPG‐200., default setting is 5060. ...
  • Page 30 VoIP  ATA  with  router  function  User  Manual      Forwarding Mode  You can setup the phone number you want to forward in this page. There are three type of Forward mode.  You can setup Immediate Forward, Busy Forward, and No Answer Forward by click the icon.    Immediate  Forward: All incoming call will forward  to the  number you entered. You can input the phone  number. If you select this function, then all the incoming call will direct forward to the speed dial number  you entered.    Busy Forward: If you are on the phone, the new incoming call will forward to the number you entered.      No  Answer  Forward:  If  no  one  picks  up  the  phone,  the  incoming  call  will  forward  to  the  number  you  entered. ...
  • Page 31 VoIP  ATA  with  router  function  User  Manual  T.38 Fax Relay: Select this if the IPG‐110/IPG‐200 should send fax messages as UDP packets through IP networks. This  provides better quality, but it may have inter‐operability problems. The peer devices must also use T.38  Session Timer  Enable: Select Enable if you want to define how long the IPG‐110/IPG‐200 waits to receive a session‐alive packet for a    voice session from the SIP server.   Minimum Expiration Time: Enter the minimum time the IPG‐110/IPG‐200 waits for a session‐alive packet (90‐65536  seconds). If a session‐alive packet is not received during this time, the voice session is terminated.    Maximum Expiration Time: Enter the maximum time the IPG‐110/IPG‐200 waits for a session‐alive packet (90‐65536    seconds). If a session‐alive packet is not received during this time, the voice session is terminated.     MWI (Message Waiting Indications)  Active: Select this if you want to hear a waiting (beeping) dial tone on your phone when you have at least one voice  message. Your SIP service provider must support this feature.    Expiration Time : Keep the default value, unless your SIP service provider tells you to change it. Enter the number of  seconds the SIP server should provide the message waiting service each time the IPG‐110/IPG‐200 subscribes to the  service. Before this time passes, the IPG‐110/IPG‐200 automatically subscribes again.          DND Setting    DND Setting: you can setup the DND setting to keep the device silence. You can choose Always or Enable  or Disable.  DND Always: All incoming call will be blocked until disable this feature.  DND Enable: Select Enable and the IPG‐200/IPG‐110 will be blocked during the time period. If the “From”  time is large than the “To” time, the Block time will from 00:00 to 23:59  When you finished the setting, please click the Submit button. ...

  • Page 32: Qos

    VoIP  ATA  with  router  function  User  Manual    Codec  A CODEC is an algorithm for taking voice or video and compressing the information. This type of codec  combines  analog‐to‐digital  conversion  and  digital‐to‐analog  conversion  functions  in  a  single  chip.  The  Codec  is  used  to  compress  the  voice  signal  into  data  packets.  Each  Codec  has  different  bandwidth  requirement.  There  are  9  kinds  of  codec,  G.711/Ulaw,  G.711/Alaw,  G.729,  G.723(5.3k  /  6.3k  bps),  G.726(16K bps), G.726(24K bps), G.726(32K bps), G.726(40K bps) ...

  • Page 33: Phone

    VoIP  ATA  with  router  function  User  Manual  VLAN Taging      VLAN Setting: You can set the VLAN setting in this page. There are two parts in this page. First one is to set  the packets related to the IPG‐110, and the second one is if you use the VLAN setting in the NAT Mode.  There are two kind of destination packets will come from the IPG‐110’s WAN port, one kind of packets will  go to the IPG‐110, the other will go through the LAN port to the PC.    VLAN  Packets:  if  you  enable  the  first  VLAN  Packets  and  set  the  VID,  User  Priority,  then  all  the  incoming  packets will be check with the IP Address and the VID.  Voice Vlan ID: You can follow your service provider to set your Voice Vlan ID.  Data Vlan ID: You can follow your service provider to set your Data Vlan ID.  User Priority: Defines user priority, giving eight (2^3) priority levels. IEEE 802.1P defines the operation for  these 3 user priority bits. Usually this will be defined by your service provider.  When you enable the first VLAN Packets and set the VID, User Priority, then all the incoming packets with  the ...
  • Page 34 VoIP  ATA  with  router  function  User  Manual  Advanced Setup:        Jitter Buffer Control  In IPG‐110/IPG‐200 VoIP device, The jitter buffer control is a shared data area where voice packets can  be  stored  ,  collected  ,  and  sent  to  the  voice  shared  Buffer  in  evenly  spaced  intervals.  modify  in  packets  arrival time, called jitter, can occur because of network congestion, timing drift, or route changes.    □Min delay (ms): Select min delay buffer time.( 40ms – 100 ms)  □Max delay (ms): Select Max delay Buffer time.( 130ms – 300ms)  □Optimization factor: Controls quickly the length of the Jitter Buffer is increased when Voice RTP on the  network. .Default is 7  □Voice Active Detector ‐ It is used in speech encoding software to determine if the voice being encoded is  human speech or background noise   ...
  • Page 35 VoIP  ATA  with  router  function  User  Manual  from ‐32 to 31,              Loop Current  Select the loop current.    Polarity Reversal  As  Callee  Answer  ‐  Check  this  box  to  generate  line  polarity  reversal  while  the  remote  user  picks  up  the  phone  call. As  Callee  On‐Hook  ‐  Check  this  box  to  generate  line  polarity  reversal  while  the  remote user  hangs off the phone call. ...

  • Page 36: Common

    VoIP  ATA  with  router  function  User  Manual  Caller ID Mode:  FSK Date & Time Sync: Send FSK Date & Time to display device.  Reverse Polarity before Caller ID: Send Reverse Polarity before Caller ID  Short Ring before Caller ID: Send short ring before caller ID.  Dual Tone before Caller ID: Send Dual Tone before Caller ID.  Caller ID prior First Ring: Send Caller ID before first ring.  Caller ID DTMF Start Digit: Set Caller ID DTMF start digit.  Caller ID DTMF END Digit: Set Caller ID DTMF start digit.      Hook‐Flash Timing    Minimum on‐hook time default =30 ms  Maximum on‐hook time default =2000 ms      Hot Line    This service allows you to make a call to a pre‐programmed number by only lifting the handset.    Common        Dialing Parameter  □Auto Dial Time‐ If no other number is being dialed within this interval, the IPG‐110 will terminate this call.  Assign the time interval from 1 to 9 seconds.    Off‐Hook Alarm  □Off‐Hook Alarm Time ‐ Set has been off‐hook, after this time, user will hear alarm. . ...

  • Page 37: Region

    VoIP  ATA  with  router  function  User  Manual  Region          Region Setting ‐ Adjust the tone frequency according to each country. Select a country from the pull‐down  menu.        4.3 Phone Book    Speed Dial    Speed Dial lets you define a button or a set of buttons to link to a specific number defined in Speed Dial    list.       □Position ‐ Select the speed dial shortcut to use from 0 to 9.  □Name–Phone number note.  □Phone Number ‐ Enter the international number to dial. ...

  • Page 38: Dial Plan With Url

    VoIP  ATA  with  router  function  User  Manual  Dial Plan With URL    The “Dialing plan with URL” need to set when the user use the method of Peer‐to‐Peer SIP VoIP call or SIP  Proxy Server Mode. The SIP Dialing Plan has two kinds of directions: Outgoing (call out).        □“Lead Number” is the leading digits of the call out dialing number.    □“Min‐Max  Digits”  has  two  text  fields  need  filled:  “Min  Length”  and  “Max  Length”  are  the  min/max allowed length you can dial.    □“Strip Digits Length” is the number of digits that will be stripped from beginning of the dialed  number.    □“Prefix Number” is the digits that will be added to the beginning of the dialed number.    □“Destination IP/ URI” is the IP address / Domain Name of the destination IPG‐200/IPG‐110 that  owns this phone number.  □“Destination SIP Port” is port of the destination IPG‐200/IPG‐110 use.(Default is 5060) ...

  • Page 39: Security

    VoIP  ATA  with  router  function  User  Manual  Security          5.1 Firewall      IP Filtering  Mac Filtering  Port Filtering  Content Filtering      IP Filtering  Entries in this table are used to restrict certain types of data packets from your local network to Internet    through the Gateway. Use of such filters can be helpful in securing or restricting your local network.     □ Enable/Disable IP Filtering ‐ The IP address filter function ,control a network IP address from your local  network to Internet through the Gateway ,default setting is disable.      Mac Filtering  Entries in this table are used to restrict certain types of data packets from your local network to Internet  through the Gateway. Use of such filters can be helpful in securing or restricting your local network. ...

  • Page 40: Port Filtering

    VoIP  ATA  with  router  function  User  Manual        □MAC  Enable/Disable  –from  your  local  network  to  Internet  through  the  Gateway  MAC  filter  function,  default setting is disable.    Port Filtering    Entries in this table are used to restrict certain types of data packets from your local network to Internet  through the Gateway. Use of such filters can be helpful in securing or restricting your local network                 ...

  • Page 41: Content Filtering

    VoIP  ATA  with  router  function  User  Manual  Content Filtering  URL  filter  is  used  to  deny  LAN  users  from  accessing  the  internet.  Block  those  URLs  which  contain  keywords listed below.  URL filter allows you to block sites based on a black list and white list. Sites matching the black list but  not matching the white list will be automatically blocked and closed.          □Enable ‐ Enable/Disable the URL filter function, default setting is Disable.    □Client IP ‐ This is the Clinet IP is LAN address.    □URL Filter String ‐ This is the filter URL.  Example: “http://www.yahoo.com/” ...

  • Page 42: Maintenance

    VoIP  ATA  with  router  function  User  Manual  Maintenance  System  Account setting  Time Zone  Auto Provision  DDNS      Tool     Configuration  Upgrade Firmware  Ping Test      Restart        Log    System Log    6.1 System    General     This page is used to set the Router or Bridge mode. And the account to access the web server of Access  Point. Empty user name and password will disable the protection.  Note: If select Bridge mode, the system will disable the firewall and NAT automatically.            If select Bridge mode, please set the Management IP Address   ...

  • Page 43: Time Setting

    VoIP  ATA  with  router  function  User  Manual  Time Setting      You can maintain the system time by synchronizing with a public time server over the Internet.        Auto Provision    Enable or disable the auto‐provisioning feature. If enabled, the phone will try to download  the two configuration files from the provisioning server via FTP/TFTP / HTTP on system startup;  Default is disabled.         DDNS  Dynamic DNS is a service, that provides you with a valid, unchanging, internet domain name (an URL) to  go with that (possibly ever changing) IP‐address.    The  DDNS  (Dynamic  DNS)  service  allows  you  to  alias  a  dynamic  IP  address  to  a  static  hostname,  allowing your computer to be more easily accessed from various locations on the Internet. ...

  • Page 44: Tools

    VoIP  ATA  with  router  function  User  Manual  Unlike  DNS that only  works  with static  IP  addresses,  DDNS  works  with dynamic IP addresses,  such  as  those  assigned  by  an  ISP  or  other  DHCP  server.  DDNS  is  popular  with  home  networkers,  who  typically  receive dynamic, frequently‐changing IP addresses from their service provider.          DDNS ...

  • Page 45: Upgrade Firmware

    VoIP  ATA  with  router  function  User  Manual          Upgrade Firmware    This page allows you upgrade the Access Point firmware to new version. Please note, do not power off the  device during the upload because it may crash the system.          Ping Test    Ping function you can Ping IP or Domain. ...
  • Page 46 VoIP  ATA  with  router  function  User  Manual      EX:  Ping 168.95.1.1 and response as follow:    PING 168.95.1.1 (168.95.1.1): 56 data bytes  64 bytes from 168.95.1.1: icmp_seq=0 ttl=247 time=80.0 ms  64 bytes from 168.95.1.1: icmp_seq=1 ttl=247 time=100.0 ms  64 bytes from 168.95.1.1: icmp_seq=2 ttl=247 time=240.0 ms  64 bytes from 168.95.1.1: icmp_seq=3 ttl=247 time=30.0 ms  ‐‐‐ 168.95.1.1 ping statistics ‐‐‐  5 packets transmitted, 4 packets received, 20% packet loss  round‐trip min/avg/max = 30.0/112.5/240.0 ms          Restart    Restart  function  you  can  restart  theIPG‐200/IPG‐110  device. If you  want to  restart  the IPG‐200/IPG‐110,  you can just click the Reboot button, than the VoIP Phone will automatically.  If  for  any  reason  the  device  is  not  responding  correctly,  you  may  want  to  restart  the  IPG‐200/IPG‐110  system ...

  • Page 47: Log

    VoIP  ATA  with  router  function  User  Manual  6.3 Log    If you want to Log the IPG‐110/IPG‐200 system log , you can enable log and enable system all ,  The system will record system log .       ...

  • Page 48: Logout

    VoIP  ATA  with  router  function  User  Manual  Logout    If  you  need  to  logout  administrator  right  for  web‐access,  please  click  the  Logout  link.  The  web  system  management interface will auto‐logout with 1800 sec default value.             ...

  • Page 49: Information

    VoIP  ATA  with  router  function  User  Manual  Information  System Information      System Status      This page shows the current status and some basic settings of the device.  Click System Information to display system status, The Device Information has WAN type, and LAN type,  Phone Status, more Status…etc.              This  page  displays  the  current  information  for  the  device.  It  will  display  the  LAN、  WAN  and  system  firmware ...

  • Page 50: Ivr Command

    VoIP  ATA  with  router  function  User  Manual  IVR Command  Can use the fxs port keypad to operator IPG‐200/IPG‐110, follow the instruction to listen IPG‐200/IPG‐110  configuration.    Category  Command  Definition  #120  Voice IP address  #121  Voice IP type  #123 Voice netmask Voice Network Settings  #124 Voice gateway #125  Voice DNS  #128  Voice firmware Version                             ...

  • Page 51: Appendix

    VoIP  ATA  with  router  function  User  Manual  Appendix  A ‐ FAQ List    1. What is the default administrator password to login to the IPG‐200/IPG‐110? How to Login?  A: By default, default username is “admin”, default password is also “admin” to login to the router. For  security, you should modify the password to protect your gateway against hacker attacks.  Default  Wan  Port  Access  type  is  DHCP  Client,  LAN  Port  IP  Address  is  “192.168.1.1”.Loging  Web  User  Interface, open the Bowser (IE/FireFox) and input IP address.      2. I forgot the administrator password. What should I do?  A:  Press  the  Reset  button  on  the  rear  panel  for  over  5  seconds  to  reset  all  settings  to  default  factory  values. Then you can use the default Username/Password to Login Web UI. ...

  • Page 52: B - Scenario Application Samples

    VoIP  ATA  with  router  function  User  Manual  B ‐ Scenario Application Samples               ...
