Page of 32
73key
88key
Owner's manual
Manuel d'utilisation
Bedienungsanleitung

Advertising

   Related Manuals for Korg 73key

   Summary of Contents for Korg 73key

  • Page 1

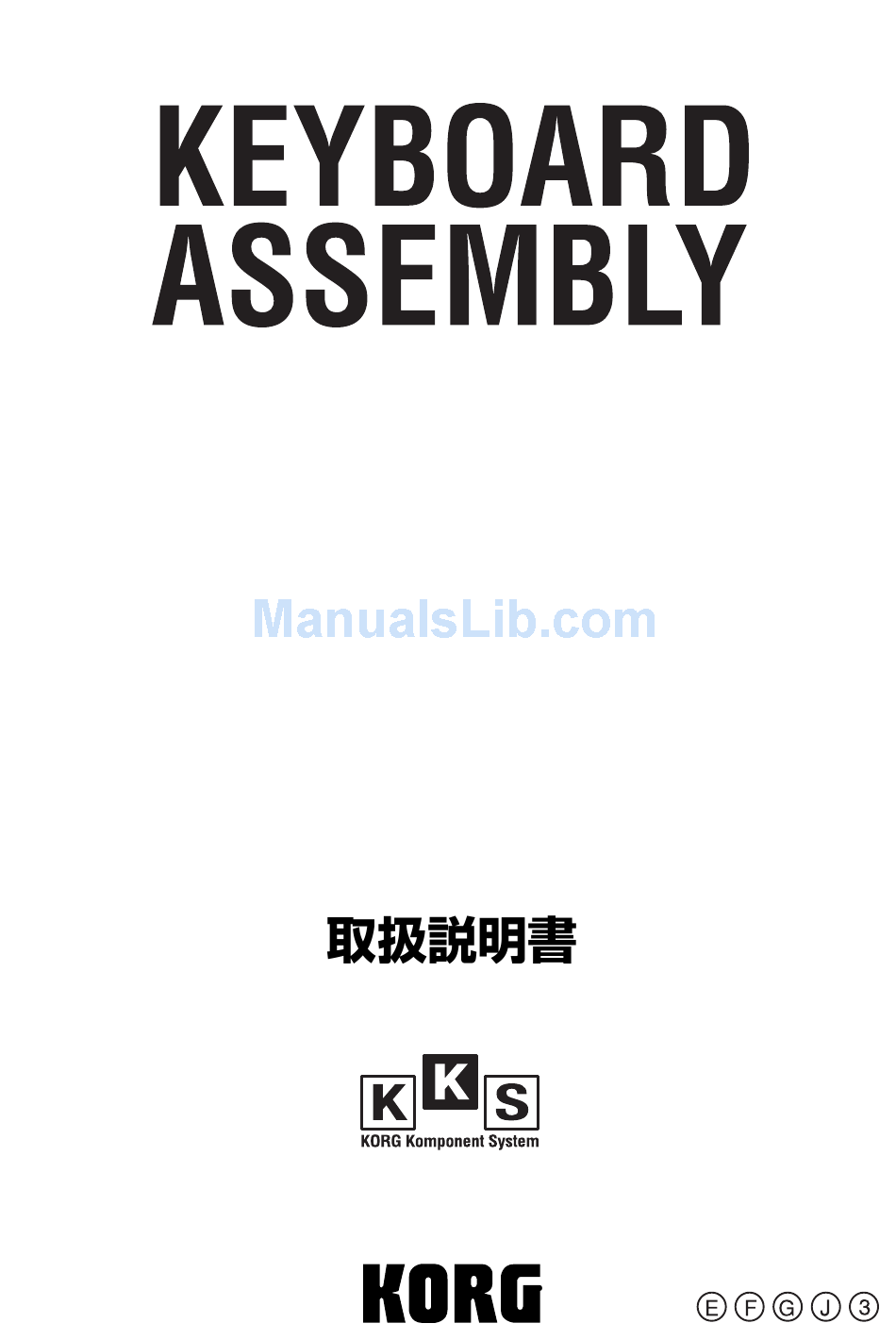

    73key 88key Owner’s manual Manuel d’utilisation Bedienungsanleitung...

  • Page 3

    Notice regarding disposal (for EU) Precautions If this “crossed-out wheeled bin” symbol is shown on the product or in the operating manual, you Location must dispose of the product in an appropriate Using the unit in the following locations can result in a way.

  • Page 4

    One end of the connecting cable (8) will plug into this jack, and the other end will plug into the module’s TO KYBD This instrument is part of the KORG Komponent System. port. When connected, you’ll be able to use the keyboard This versatile system keeps all of the sound generating cir- assembly’s keyboard, joystick, ribbon controller and...

  • Page 5

    Loosen the screw A that holds the lock plate, turn the lock Caution when adjusting the module plate 180 degrees as shown, and fit it into the slot in the bracket. Please observe the following cautions in order to ensure safe and correct assembly and disassembly.

  • Page 6

    Rotate the lock plate 180 degrees, fit it into the slot of the As shown in the illustration, rotate the latch to the verti- support arm, and tighten the screw to fasten it. cal position and slide it under the screw on the module. Then tighten both screws.

  • Page 7

    Use your Phillips (+) screwdriver to remove the four Orient the retaining bar correctly as shown in the illustra- screws that hold the retaining bar to the keyboard assem- tion, and place it on top of the module. bly. Align the screw holes in the retaining bar with the screw holes in the keyboard assembly, and finger-tighten the Be careful not to lose the screws you remove.

  • Page 8

    Locking support assembly Cover panels As shown in the illustration, the support arm, bracket and The keyboard assembly can be used with or without the these latch parts fit together around the rear rail to form the lock- decorative “filler” panels. The cover panels will need to be ing support assembly.

  • Page 9: Specifications

    If the cover panel comes open as shown below after you’ve Caution when using multiple modules attached it, apply gentle pressure to the rear side and fit the projections of the cover panel into the slot of the rear ■ When using more than one module, be sure both mod- rail.

  • Page 10

    Précautions Emplacement L’utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement. • En plein soleil • Endroits très chauds ou très humides • Endroits sales ou fort poussiéreux • Endroits soumis à de fortes vibrations •...

  • Page 11

    Une extrémité du câble de connexion (8) est branchée à cette prise et l’autre extrémité à la prise TO KYBD du module. Cet instrument fait partie du KORG Komponent System. Cette connexion vous permet d’utiliser le clavier, le joystick, Ce système extrêmement flexible loge tous les circuits de le ruban et les commutateurs pour piloter le module.

  • Page 12

    En vous servant de la poignée en face arrière, soulevez le Précautions pour le réglage du module module jusqu’à ce qu’il s’arrête et relâchez la poignée. Pour votre sécurité, veuillez prendre les précautions sui- vantes lors du montage et du démontage. Pour votre sécurité, veuillez prendre les précautions suivantes lors de l’utilisation, du montage et du dé- montage.

  • Page 13

    Desserrez la vis A du module et la vis maintenant le cro- Abaisser le module chet. Desserrez la vis A fixant le dispositif de blocage. Comme illustré, ramenez le crochet en position verticale et glissez-le sous la vis du module. Serrez ensuite les deux vis.

  • Page 14

    Comme indiqué dans l’illustration, utilisez un tournevis Installation du module en croix (+) pour retirer les deux vis B fixant le bras au module. Vérifiez que le bras de fixation est replié. Tenez le module Ne perdez pas les vis que vous retirez. des deux mains et placez-le avec précaution sur l’ensem- ble clavier.

  • Page 15

    Branchez le câble fourni. Branchez la fiche en “L” du câble à la prise TO KYBD du module et la fiche droite à la prise TO MODULE de l’en- semble clavier. Si la prise TO MODULE est déjà branchée à un autre module, servez-vous de la prise TO MODULE Rail arrière (2nd).

  • Page 16: Fiche Technique

    Module abaissé (position de rangement) Si, après son installation, le cache s’ouvre comme indiqué Précautions pour l’utilisation de plusieurs modules plus bas, appuyez doucement sur l’arrière et insérez les saillies du cache dans la rainure du rail arrière. ■ Quand vous utilisez plus d’un module, veillez à étein- dre les deux modules avant de brancher ou de débran- cher un des deux câbles branchés aux prises TO MO- DULE et TO MODULE (2nd).

  • Page 17

    Vorsichtsmaßnahmen Aufstellungsort Vermeiden Sie das Aufstellen des Geräts an Orten, an de- • es direkter Sonneneinstrahlung ausgesetzt ist; • hohe Feuchtigkeit oder Extremtemperaturen auftreten können; • Staub oder Schmutz in großen Mengen vorhanden sind; • das Gerät Erschütterungen ausgesetzt sein kann. •...

  • Page 18

    Hier muss das eine Ende des Verbindungskabels (8) ange- schlossen werden. Das andere Ende dieses Kabels muss mit Dieses Instrument ist Bestandteil des „KORG Komponent dem TO KYBD-Port des Moduls verbunden werden. Nach Systems“. Dieses flexible System beruht auf einer Einheit Herstellen der Verbindung können Sie die Tastatur, den...

  • Page 19

    6. Schrauben B Verwenden Sie den Griff auf der Rückseite zum Anhe- ben des Moduls, bis es sich nicht mehr bewegt. Geben Sie Mit diesen beiden M4 x 6-Schrauben wird der Trägerarm den Griff anschließend wieder frei. am Modul befestigt. Vorsicht beim Einstellen des Moduls Im Sinne einer sicheren und richtigen Montage oder De- montage beachten Sie bitte folgende Punkte.

  • Page 20

    Lösen Sie die Schraube A des Moduls und die Schraube, Absenken des Moduls mit der die Arretierung befestigt ist. Lösen Sie die Schraube A, mit der die Arretierung gehal- ten wird. Drehen Sie die Arretierung wie in der Abbildung gezeigt in die vertikale Position und schieben Sie sie unter die Schraube am Modul.

  • Page 21

    Zum Modul Zur Tastatur Lösen Sie die vier Schrauben, mit denen die Halterungs- Querschnitt der Tastaturblende leiste an der Tastatureinheit befestigt ist, mit Hilfe eines Kreuzschlitzschraubenziehers (+). Die Schrauben werden später wieder benötigt. Drehen Sie die Halterungsleiste wie in der Abbildung Verlegen Sie sie also nicht.

  • Page 22

    Das beiliegende Kabel eignet sich nur für die Ver- bindung der TO KYBD- mit der TO MODULE- bzw. TO MODULE (2nd)-Buchse. Schließen Sie es nie an eine andere Buchse an. Hintere Schiene Wenn Sie nur ein Modul verwenden, müssen Sie es an die TO MODULE-Buchse anschließen.

  • Page 23: Technische Daten

    Modul abgesenkt (Lagerungsposition) Wenn sich die Blende nach dem Anbringen wieder wie Vorsicht bei Verwendung mehrerer Module unten gezeigt öffnet, müssen Sie ihre Rückseite behutsam ■ Wenn Sie mehr als ein Modul verwenden, müssen Sie hinunterdrücken. Achten Sie dabei darauf, dass die Laschen in die Aussparungen der hinteren Schiene gleiten.

  • Page 25

    1. KB 5. SW1/SW2 6. TO MODULE /TO MODULE(2nd)

  • Page 32

    Garantie des Herstellers oder Importeurs hinfällig lassen werden. Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann. 4015-2 Yanokuchi, Inagi-city, Tokyo 206-0812 Japan  2007 KORG INC. 1906 DTHDH Printed in Japan...
